双柱升降机配套电机电缆密封接线盒结构

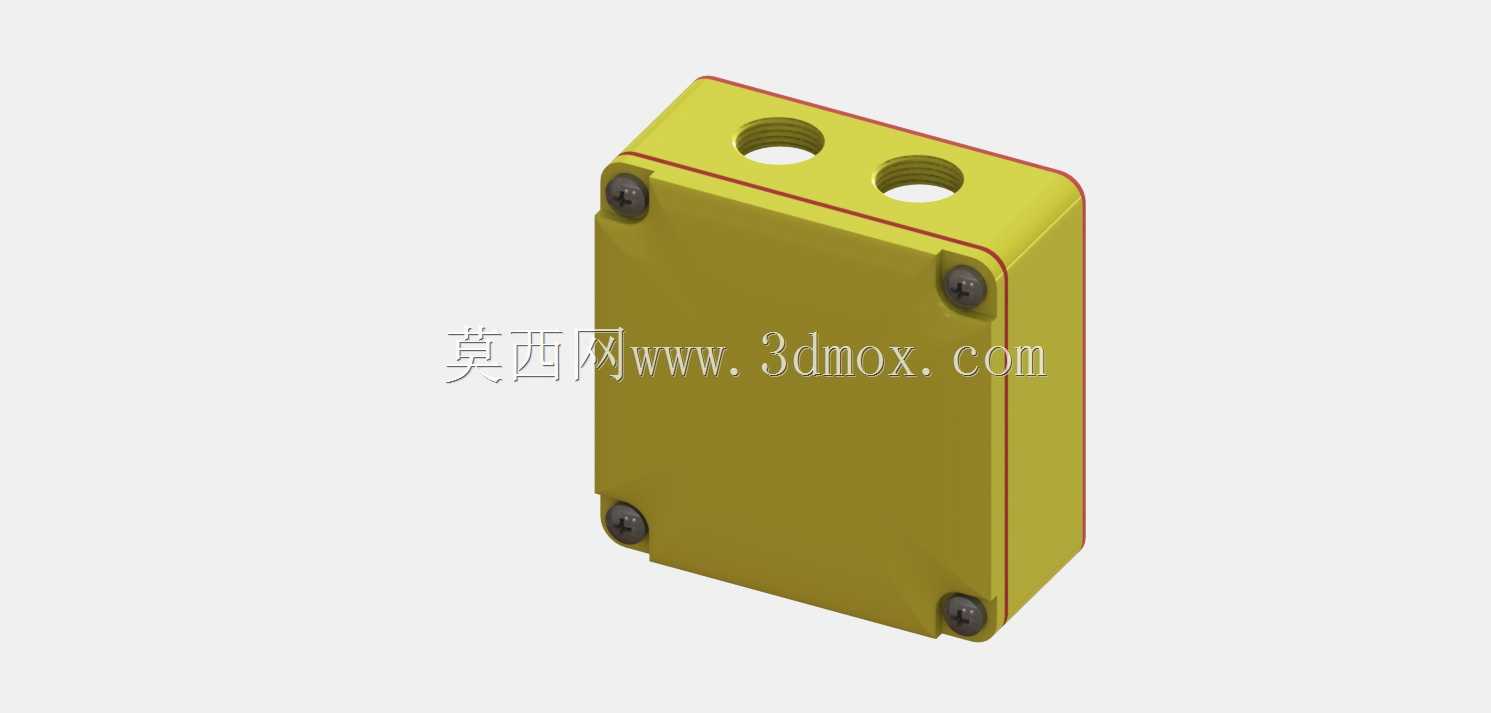

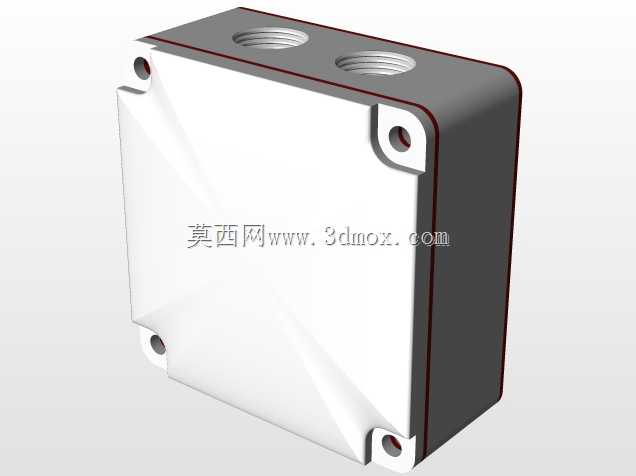

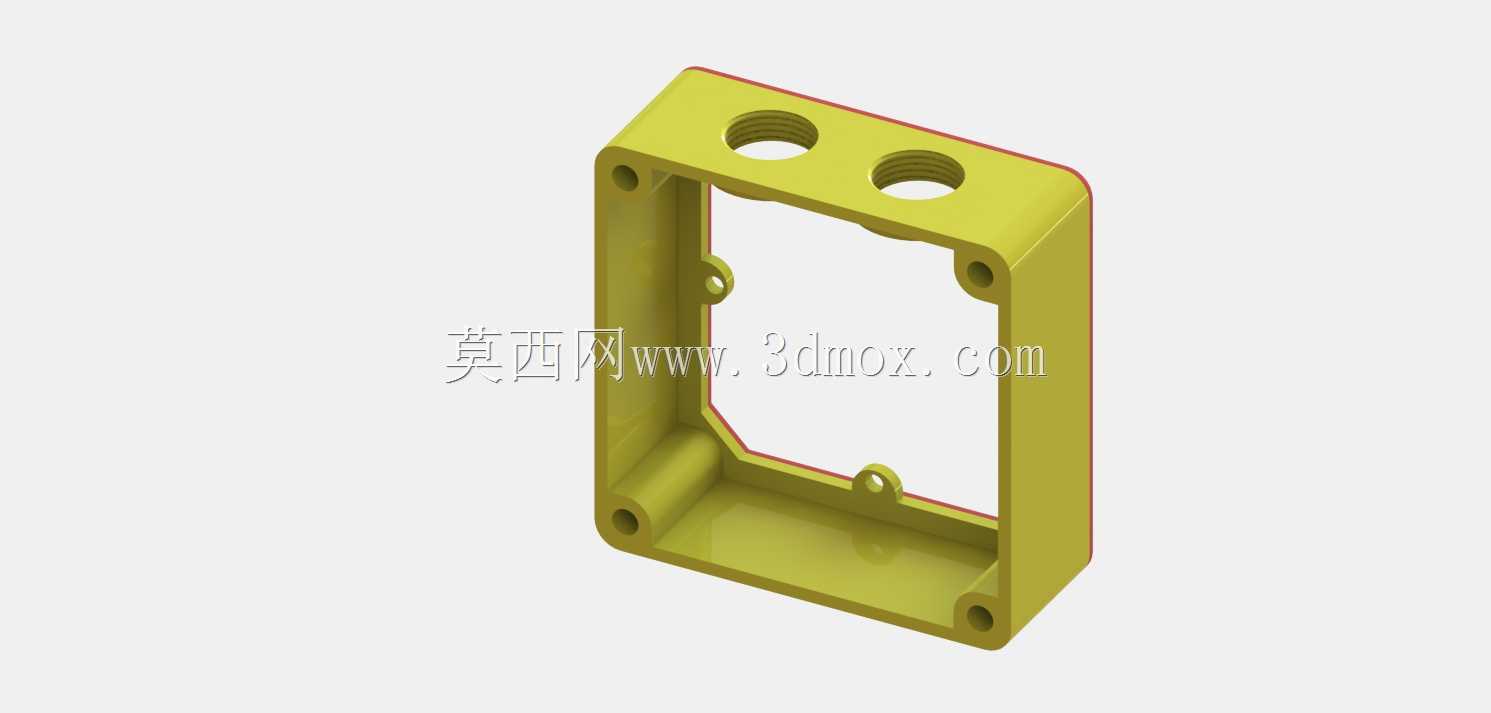

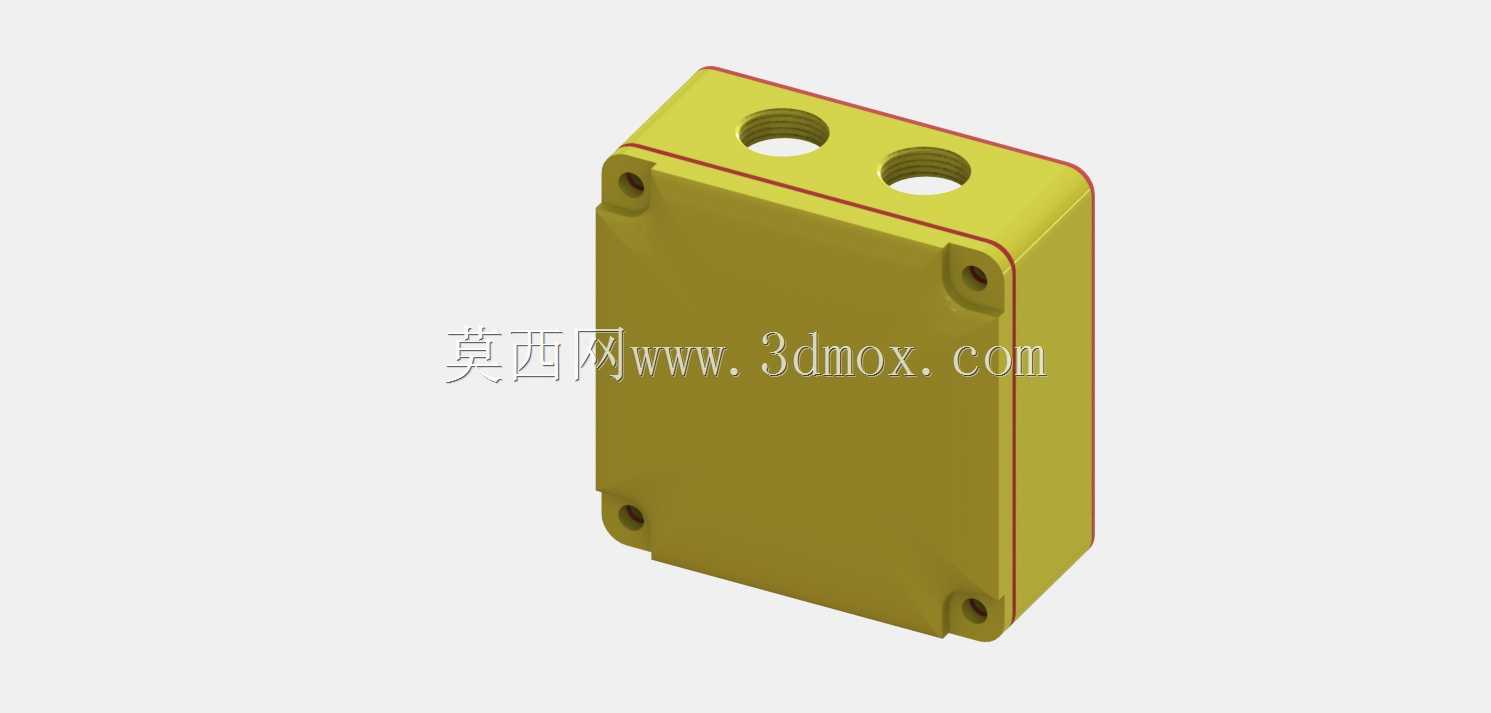

　　在汽保维修场景里，双柱举升设备的动力单元布线防护一直是容易被忽略的细节，日常作业中地面的油污、清洗用的水汽、维修时飞溅的金属碎屑，都可能顺着电缆接入位置渗入电机接线腔，轻则造成接线端子氧化接触不良，重则引发绝缘击穿导致设备停机，这款接线结构正是针对这类户外/半开放车间的使用工况做的适配设计。整个壳体采用工程塑料材质加工，优先选用ABS类具备一定抗冲击、耐油污性能的材料，既可以满足小批量机加工打样的需求，也适配3D打印快速制模的验证场景，打印制作时可根据自身设备的成型精度做缩放调整，但需要严格保证安装螺栓孔的中心距维持在80mm，否则会和电机端的预装位出现错位，无法完成装配。壳体上预留的M20x1.

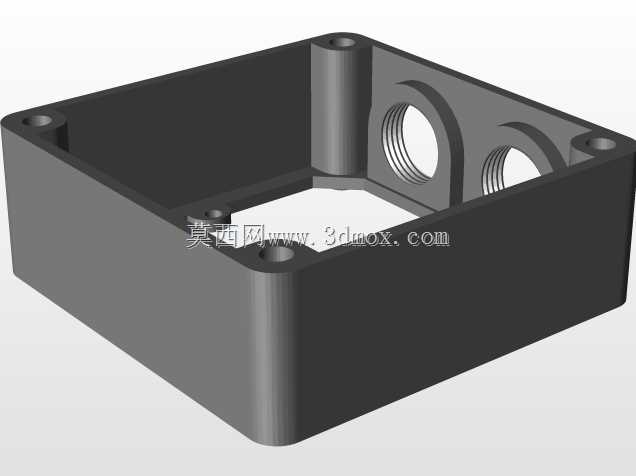

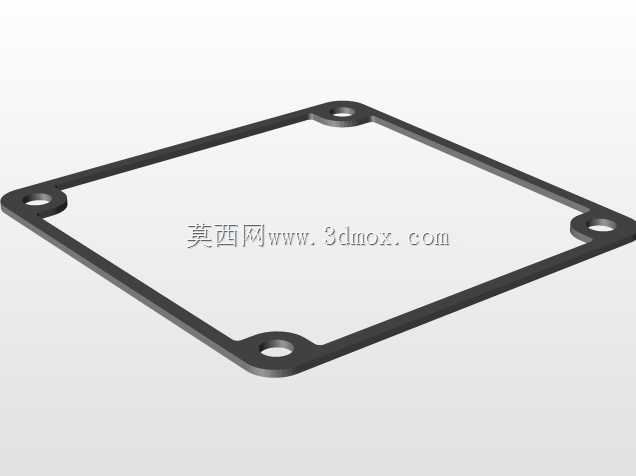

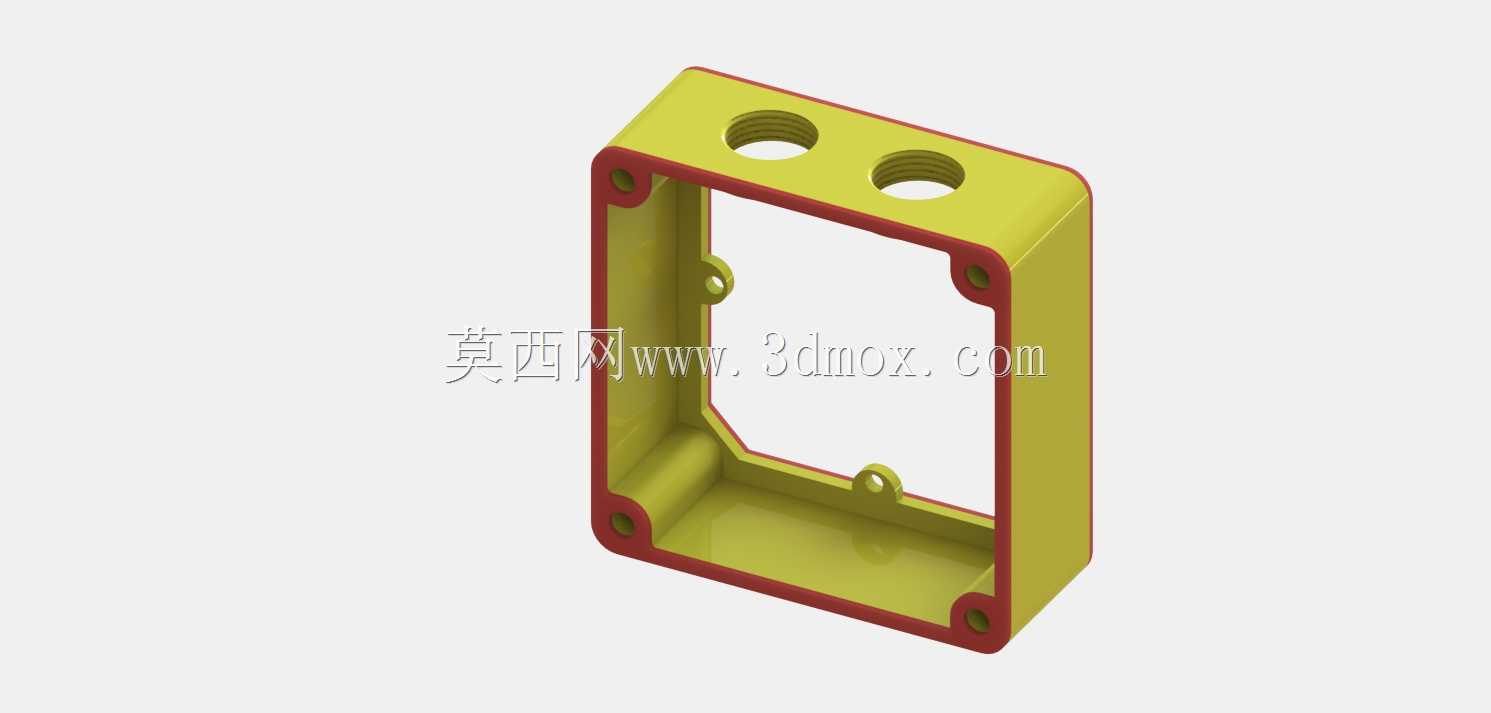

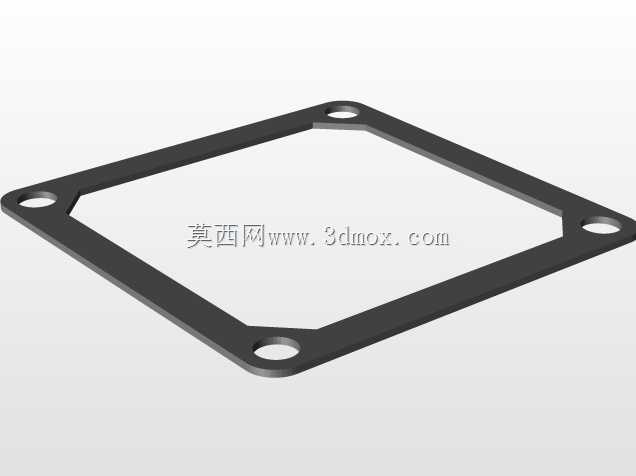

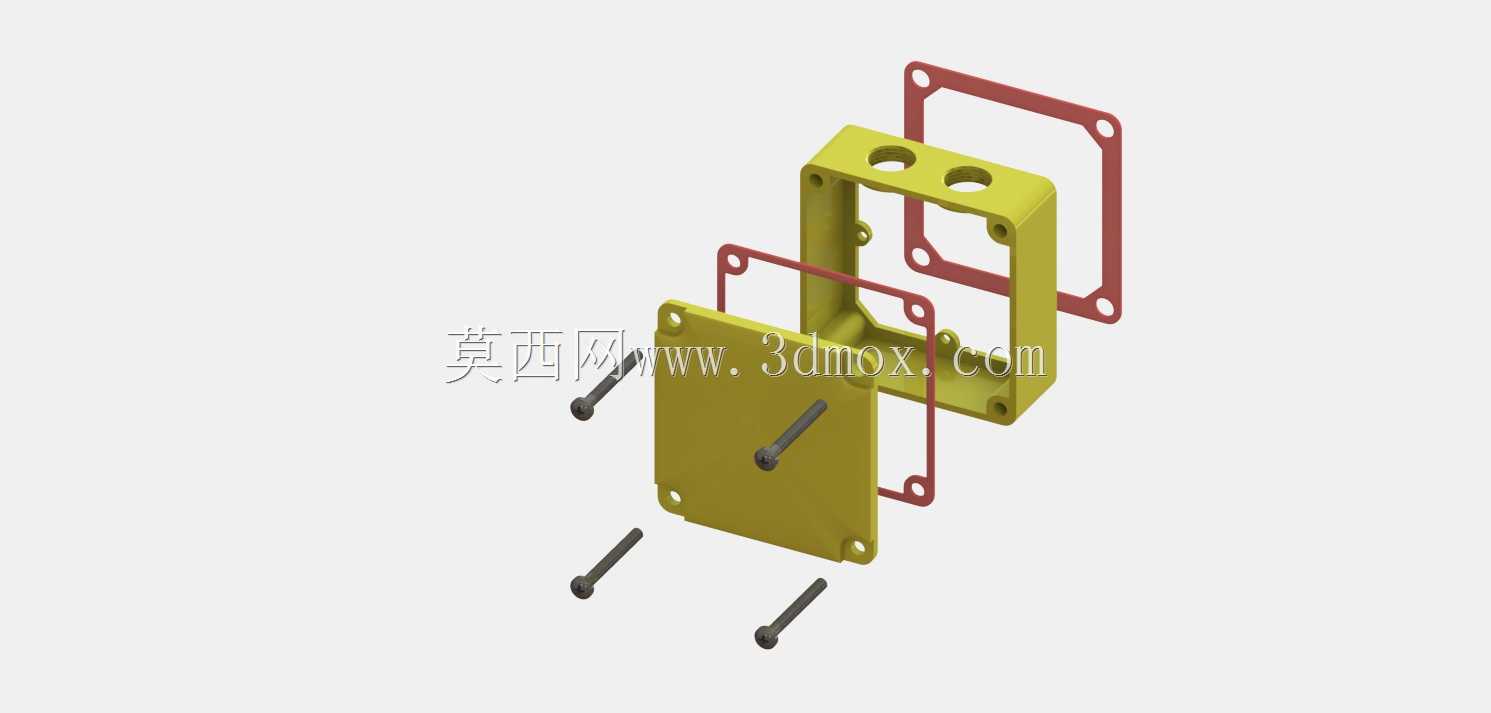

　　5规格螺纹孔是专门为电缆密封接头设计的，这个规格是工业布线领域的通用尺寸，可以匹配市面上绝大多数同规格的电缆格兰头，装配时把电缆穿过格兰头接入接线腔完成端子压接后，拧紧格兰头的压紧螺母就能抱紧电缆外皮，实现IP等级的密封防护，避免外部杂质顺着电缆缝隙进入盒体内部。除了电缆接入的密封位，盒体和安装面、盒盖和盒体之间都设计了密封件的安装槽，配套的红色密封垫片会在螺栓锁紧时被均匀压紧，填充结合面的微观缝隙，避免水汽、灰尘从拼接位置渗入。整个接线盒一共设置了2个电缆穿线孔，可以同时接入动力进线和控制信号线，满足双柱升降机动力单元的接线需求，不用额外增设分线结构，简化现场布线的复杂度。配套的安装螺钉采用沉头设计，

　　锁紧后螺钉头部完全沉入盒体的沉孔内，不会突出壳体表面，避免在设备运行过程中剐蹭周边的管线或者维修人员的衣物，同时沉孔结构也能给螺钉提供更好的定位，避免锁紧时出现滑牙偏位的问题。从安装边界来看，整个盒体的外轮廓尺寸紧凑，不会过多占用电机侧边的安装空间，哪怕是安装空间局促的低位动力单元，也能顺利完成装配，不需要对周边的机架结构做额外切割修改。设计时特意把接线腔的内部空间做了冗余预留，除了可以容纳常规的接线端子排，还能留出一定的走线弯折空间，避免电缆接入后弯折半径过小导致线芯断裂，同时也方便现场维修时的接线操作，不用在狭小的空间里费力整理线缆。密封垫片的厚度和硬度也做了适配，不会因为螺栓锁紧力过大出现过度形变被挤出密封槽，

　　也不会因为压力不足导致密封失效，实际装配时按照常规的沉头螺钉锁紧力矩操作，就能达到预期的防护效果。对于做汽保设备改造、维修替换的从业者来说，这个结构不需要开模就能通过3D打印快速制作，哪怕是现场应急维修，也能在短时间内制作出适配的替换件，快速恢复设备的防护能力，避免因为接线盒损坏导致设备停机影响维修工位的运转。
