镀锌钢支架单圆柱滚子缓冲器结构

　　在商用拖车、重载货运卡车的车体连接与限位场景中，这类带圆柱滚子的镀锌钢支架缓冲件，是解决刚性碰撞冲击、降低连接部位磨损的核心配套部件。不同于常规橡胶缓冲块仅靠材料形变吸能的结构，这款缓冲器集成了圆柱滚子结构，在承担轴向缓冲吸能作用的同时，可适配连接部位存在小幅相对位移的工况，避免缓冲件在侧向剪切力作用下出现过早撕裂、脱落的问题。从实际应用场景来看，这类部件多安装在拖车货厢与车架的连接限位处、卡车侧开式货厢门的止挡位置，或是可滑移式上装部件的行程末端，当部件运动到极限位置时，缓冲器首先接触受力，通过内部结构的形变抵消冲击动能，避免金属结构直接刚性碰撞产生异响、结构变形甚至焊缝开裂的问题。

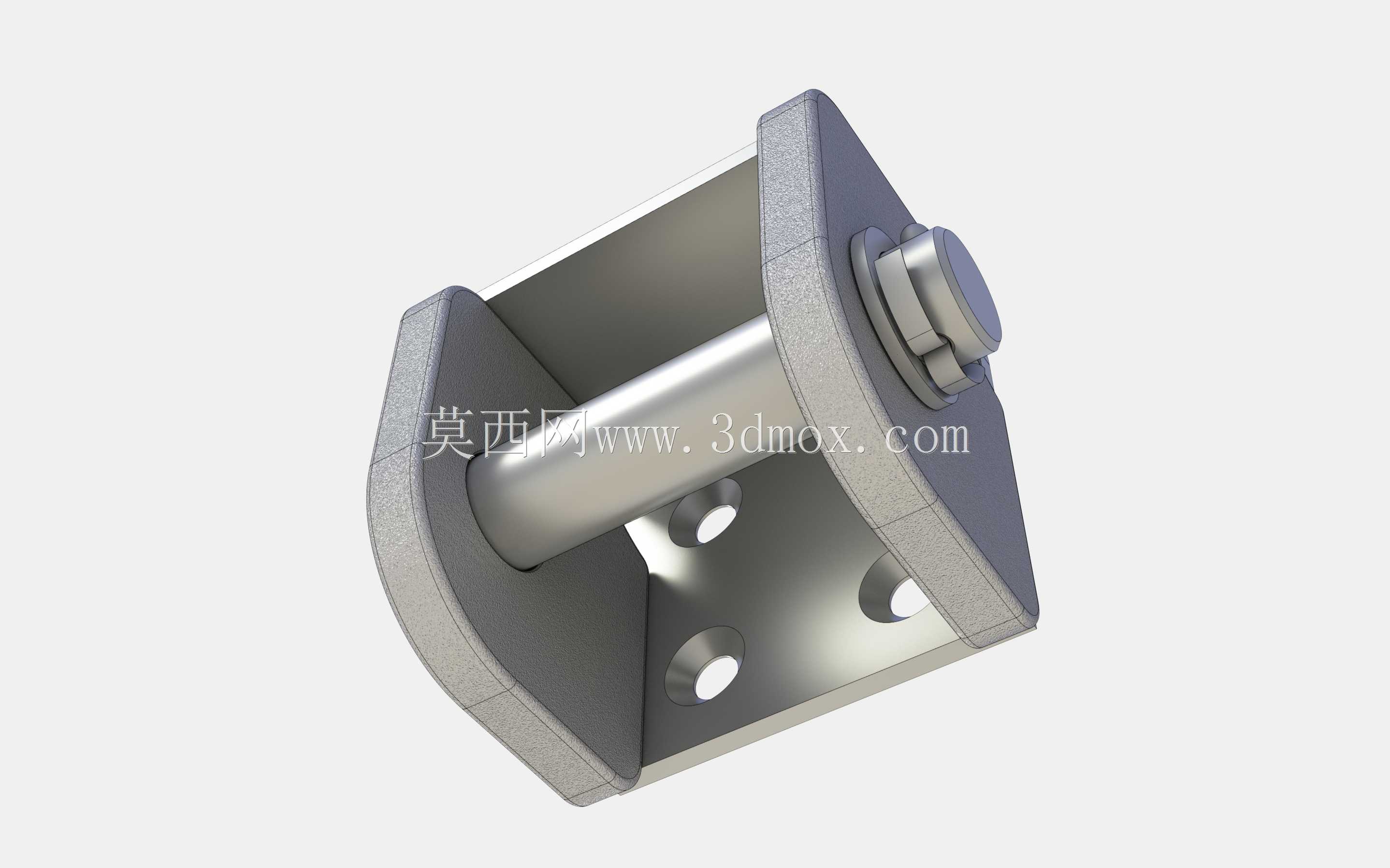

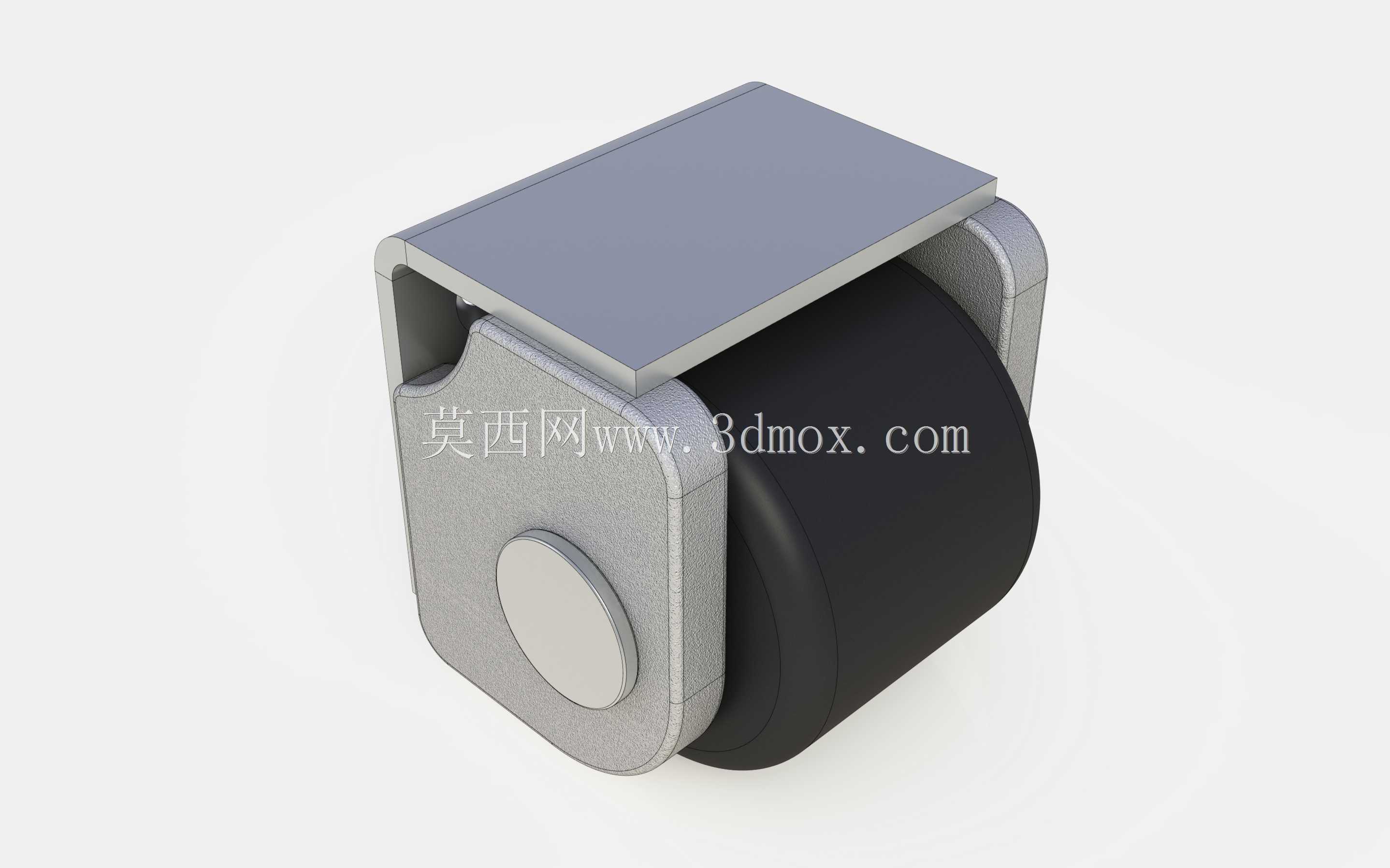

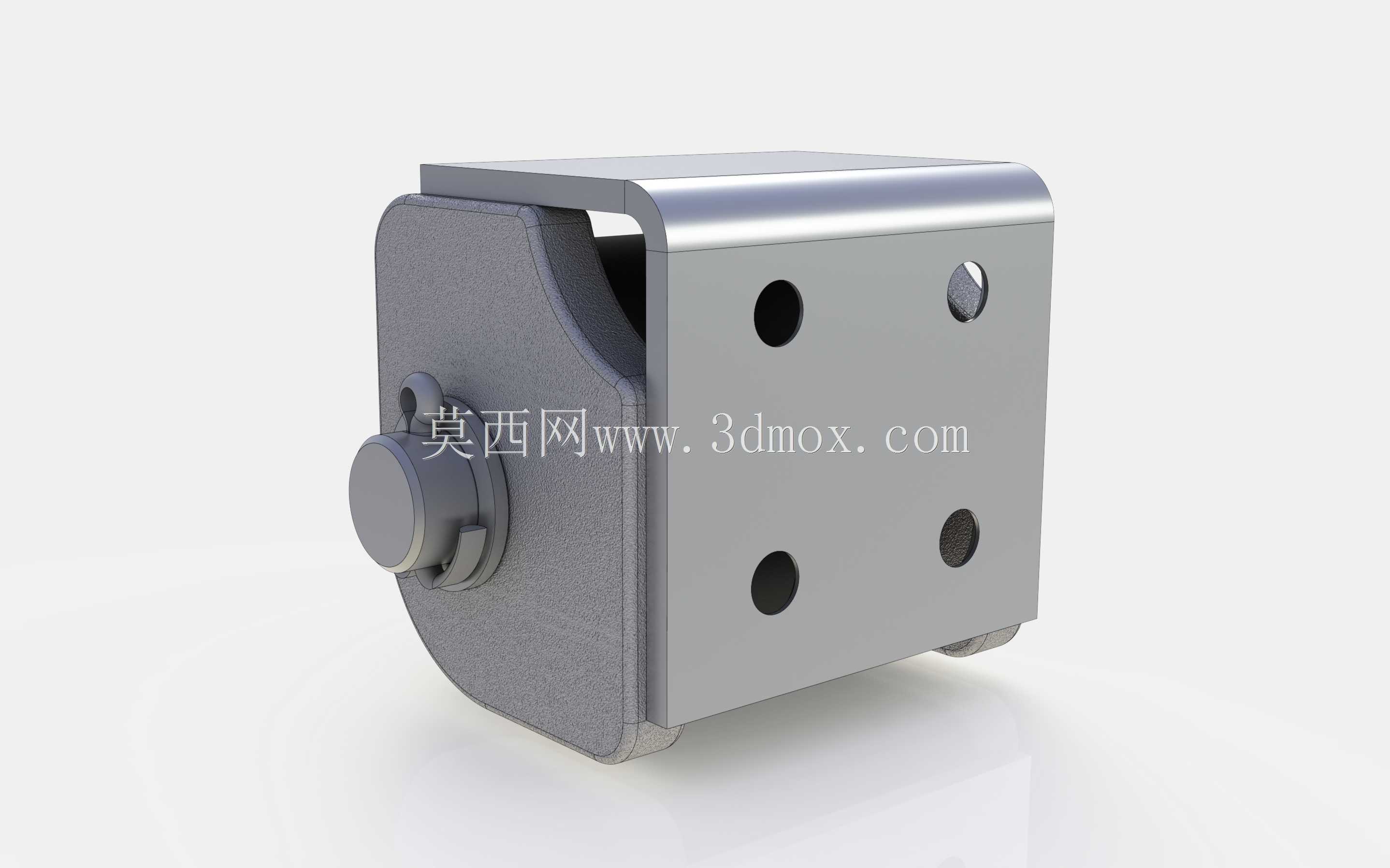

　　从结构设计思路来看，这款缓冲器采用了分体式组装结构，外部支架采用镀锌钢板冲压折弯成型，支架两侧设置同轴的安装孔位，用于穿装固定销轴，将圆柱滚子夹持在支架的U型槽内部，滚子可绕销轴自由转动，当接触的运动部件存在切向相对滑动时，滚子的转动可将滑动摩擦转化为滚动摩擦，大幅降低缓冲接触面的磨损速率，延长部件的实际使用寿命。支架顶部设置平整的安装贴合面，面上预留两个对称的安装固定孔，可通过螺栓直接将整个缓冲组件固定在车架或货厢的安装基准面上，安装时无需额外加工复杂的适配结构，只要保证安装面平面度公差在0.2mm以内，即可保证缓冲器受力均匀，不会出现偏载导致的支架变形问题。

　　从功能特性层面分析，镀锌钢支架的表面处理采用热浸镀锌工艺，镀层厚度可满足户外露天使用的防腐蚀要求，在雨雪天气、道路融雪剂溅射等恶劣工况下，支架不会出现短时间内锈蚀失效的问题，适配商用车全生命周期的使用需求。内部的圆柱滚子采用硬质耐磨橡胶与金属内芯复合结构，金属内芯与销轴配合的部位设置光滑的配合面，橡胶外层的邵氏硬度经过匹配调校，既可以保证足够的缓冲吸能行程，又不会因为硬度过低导致缓冲行程过大、起不到有效限位的作用。在实际选型匹配时，需要重点关注安装边界尺寸：支架整体的安装孔距要与车体预留孔位完全匹配，缓冲器的总厚度要预留足够的压缩余量，一般来说缓冲行程控制在总厚度的15%-20%区间即可，既可以保证缓冲效果，又不会因为过度压缩导致橡胶层出现不可逆的塑性变形。

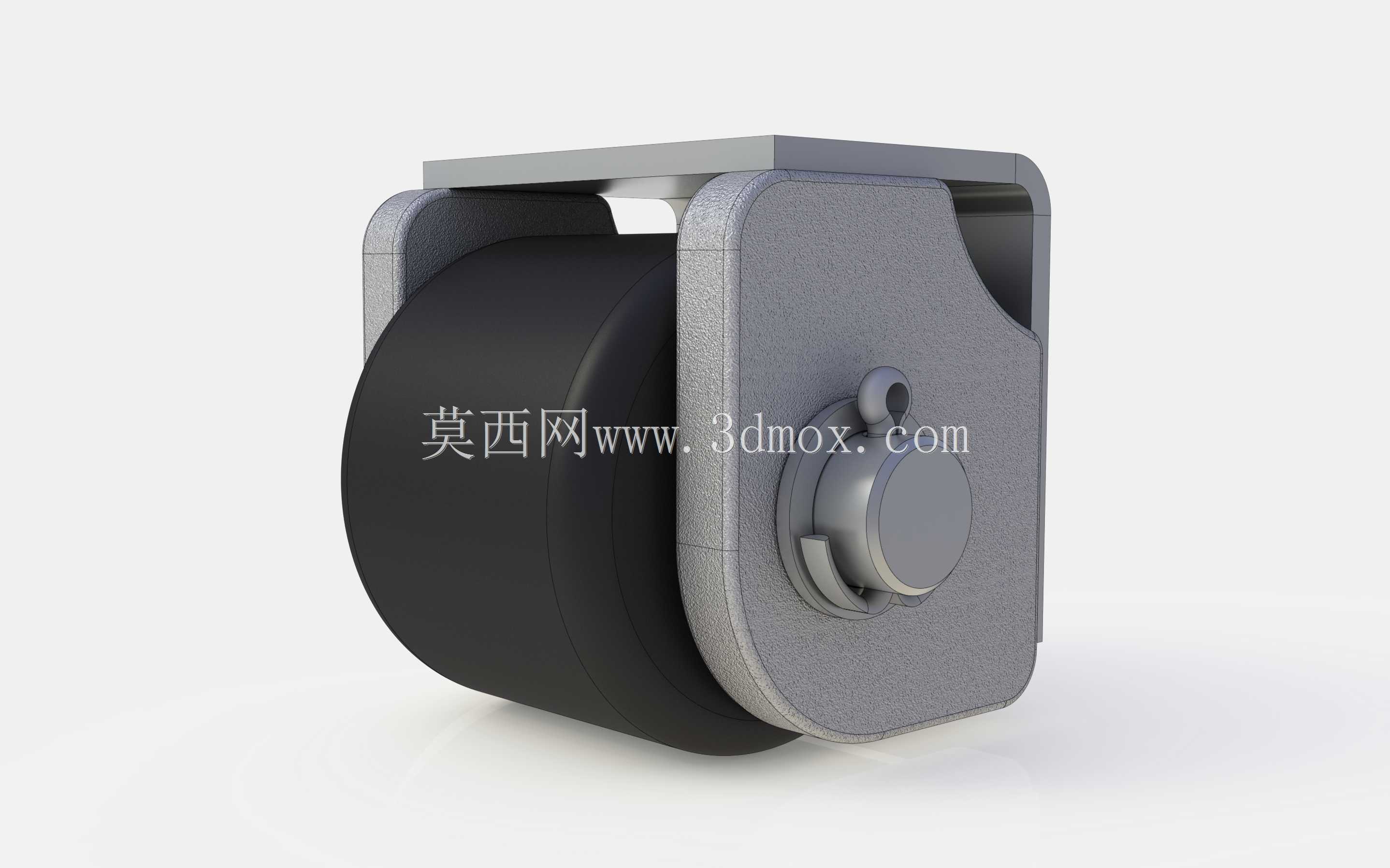

　　在三维建模过程中，这类部件需要重点还原支架折弯处的圆角过渡结构，避免直角折弯导致的应力集中问题，同时要准确模拟圆柱滚子与支架两侧内壁的间隙，间隙值控制在0.1mm-0.15mm之间，既保证滚子可以灵活转动，又不会因为间隙过大出现运行时的晃动异响。销轴与支架孔位的配合采用间隙配合，建模时需要预留合理的公差带，避免实际装配时出现销轴无法穿装的问题。对于结构设计从业者来说，这类缓冲部件的建模不能只做外观曲面的还原，更要理解每个结构细节对应的工程作用：比如支架侧边的缺口结构，是为了安装时避让周边的焊缝凸起，保证安装面可以完全贴合；滚子端部的圆形挡片，是为了限制滚子的轴向窜动，避免滚子在长期运行后从支架槽内脱出。在设备选型阶段，需要根据实际工况的冲击载荷大小匹配对应规格的缓冲器，单组缓冲器的额定缓冲载荷要大于实际工况最大冲击载荷的1.2倍，保证使用过程中的安全冗余，避免出现冲击过载导致的部件碎裂失效。
