TAKLER TK9955车用拉线密封插头结构

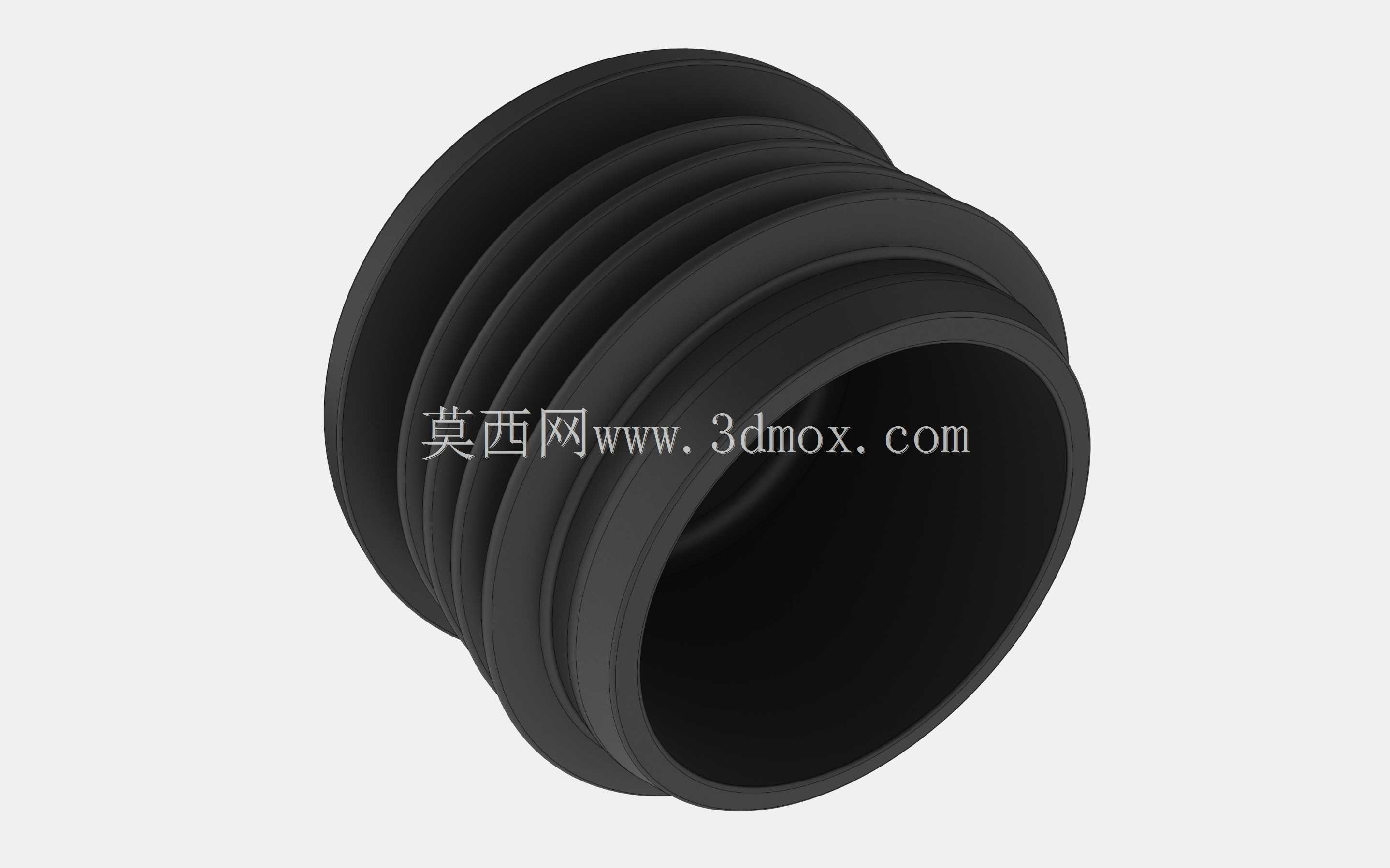

　　在商用车底盘线束布置场景中，这类拉线插头主要承担拉线端部的密封、固定与防护作用，常见于重卡、拖挂类车辆的拉线操控回路，比如驾驶室操纵机构到车架执行端的拉线连接位置，需要在车辆行驶过程中抵御泥水、砂石、盐雾的侵蚀，同时避免拉线端部因为车辆振动出现松脱、移位的问题。从结构设计来看，该插头采用多道环形密封筋的外侧结构，安装时可以嵌入对应的安装孔位，依靠橡胶材质本身的压缩变形填充安装间隙，不需要额外增加密封垫片就能实现IP67级别的防护效果，适配厚度2-4mm的车身钣金或者塑料护板安装位，安装孔直径匹配插头最大外径的公差带为H8，装配时只需要从单侧推入即可完成卡接，不需要额外使用紧固件，能有效提升整车线束装配的作业效率。

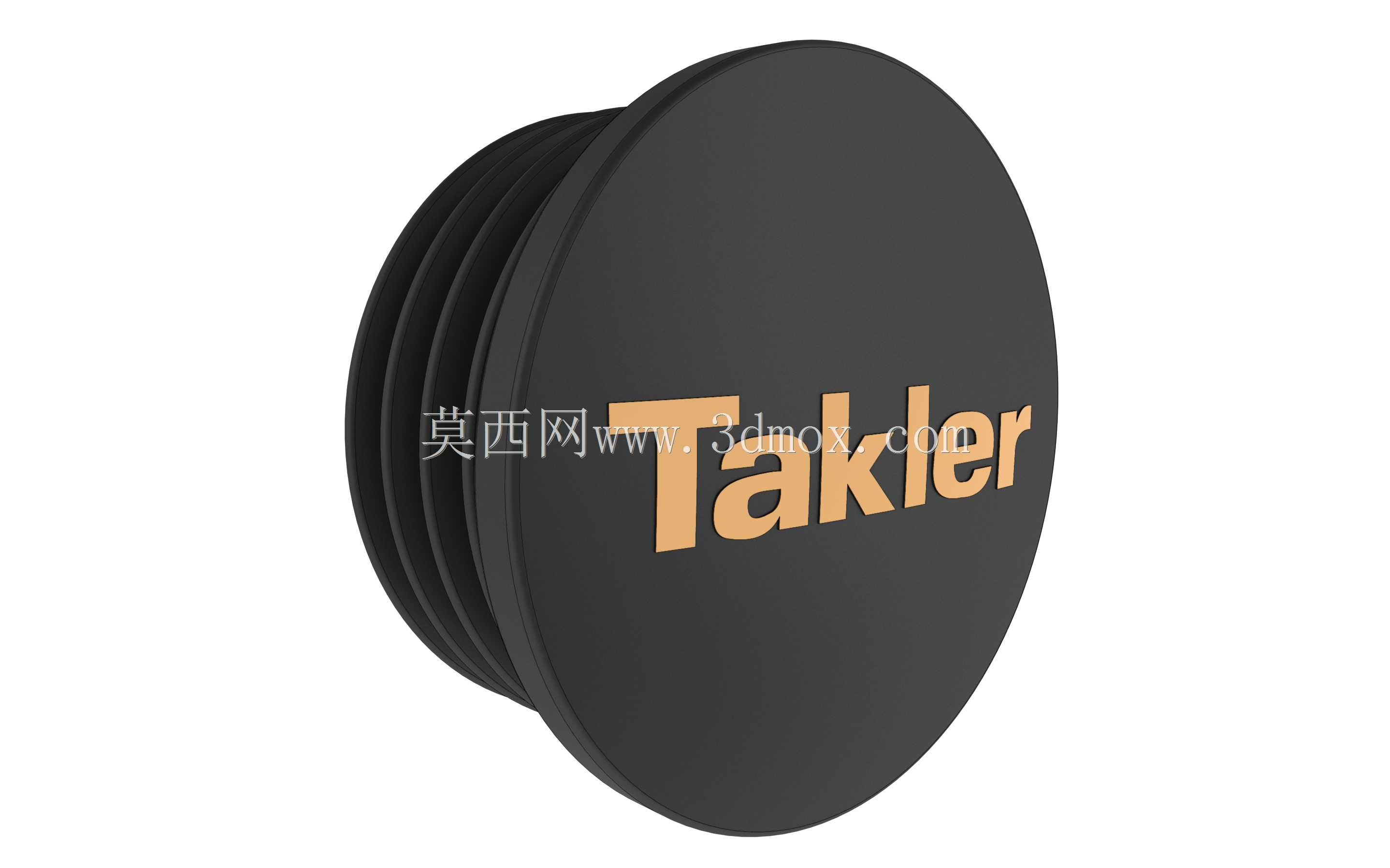

　　插头端面的品牌标识采用模内一体成型的工艺，不会因为长期户外使用出现标识磨损脱落的问题，方便后期售后维修时快速识别配件型号。内部的通孔结构根据拉线外径做了适配设计，拉线穿过插头后，内部的环形唇边会紧紧包覆在拉线外层护套上，既可以允许拉线在内部做小范围的轴向滑动，保证操控拉线的动作顺畅，不会因为插头的约束出现卡滞、回位不良的问题，又能阻挡外部的杂物顺着拉线与插头的间隙进入拉线内部，避免拉线内部的钢丝出现锈蚀、卡滞，延长拉线的整体使用寿命。在实际选型匹配时，需要注意该插头的轴向安装深度，多道密封筋的总长度决定了安装后插头突出安装面的尺寸，布置时需要预留至少15mm的轴向空间，避免和周边的车架横梁、护板、管线出现运动干涉，

　　尤其是在车辆行驶过程中车架出现扭转形变时，要保证插头周边有足够的安全间隙，不会被周边部件挤压变形导致密封失效。针对翻斗车、工程类拖车这类作业环境恶劣的车型，该插头的橡胶材质选用耐低温、耐油的三元乙丙配方，在-40℃到120℃的工作温度区间内都能保持足够的弹性，不会因为低温变硬脆裂，也不会因为接触车架上的柴油、机油出现材质溶胀失效。设计建模时，密封筋的截面采用圆弧过渡结构，避免应力集中导致长期压缩后出现永久变形，每道密封筋的凸起高度控制在1.5mm，既能保证足够的密封压缩量，又不会因为压缩量过大导致装配力过大，增加一线装配工人的作业强度。插头的端面做了加厚处理，在装配推入时可以承受一定的敲击力，不会因为装配时的冲击力导致端部开裂，

　　同时加厚的端面也能提升整个插头的结构刚度，避免长期振动下出现根部断裂的问题。在挡泥板附近的拉线布置点位，这类插头还能起到拉线的定位作用，避免拉线在车辆行驶过程中来回摆动，和轮胎、转动部件发生摩擦导致拉线护套破损，将拉线的晃动量控制在合理范围内，保证操控手感的一致性。针对不同直径的拉线规格，该系列插头可以通过更换内部不同尺寸的密封唇边来实现适配，外部安装尺寸保持统一，这样整车的安装孔位可以实现平台化通用，不需要针对不同拉线规格重新设计车身安装孔，减少整车开发的模具投入成本。建模过程中需要重点关注密封筋的尺寸公差，因为橡胶件的成型收缩率相对较大，模具设计时需要根据材质的收缩率预留合适的余量，保证成品装配时的卡接力在80-120N区间，既不会因为卡接力过小导致车辆振动时插头脱出，也不会因为卡接力过大导致装配困难，甚至装配时把插头推裂。另外插头的外表面做了哑光处理，避免长期紫外线照射导致材质老化开裂，适配车辆户外长期使用的需求，在盐雾测试环境下可以满足720小时无锈蚀、无裂纹的性能要求，满足出口车型的耐腐蚀标准。
