拖车卡车用楔形连接锁具结构设计

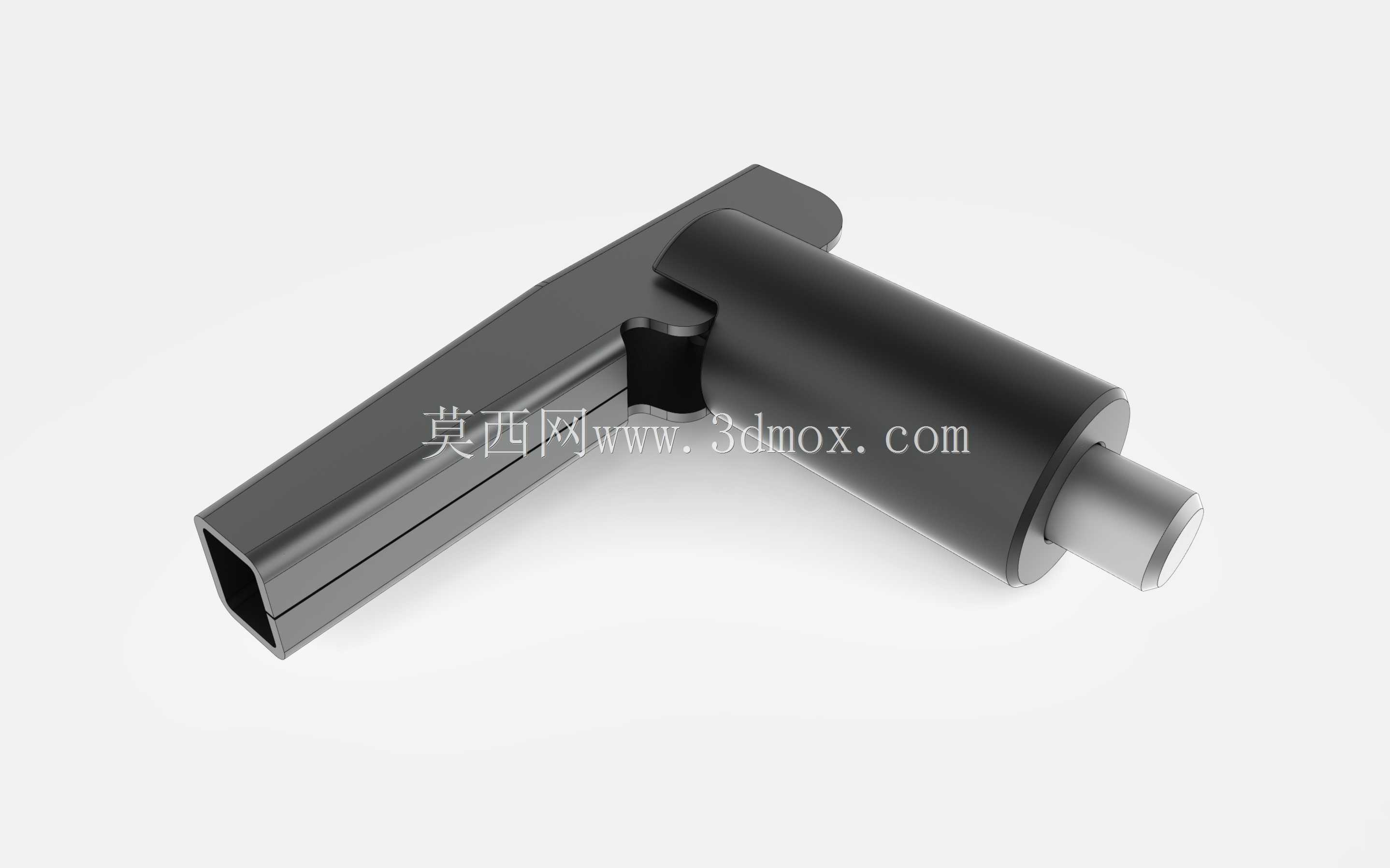

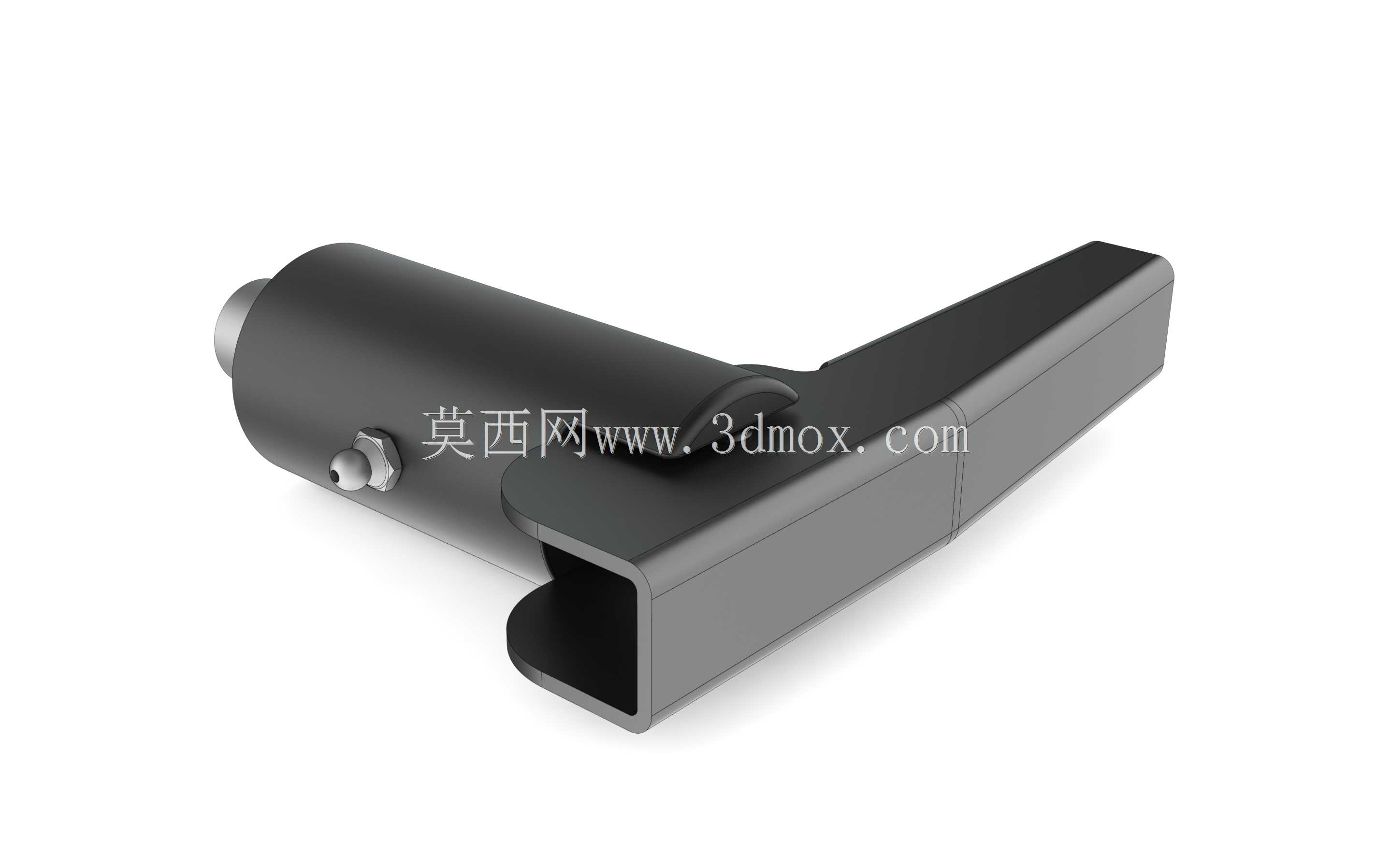

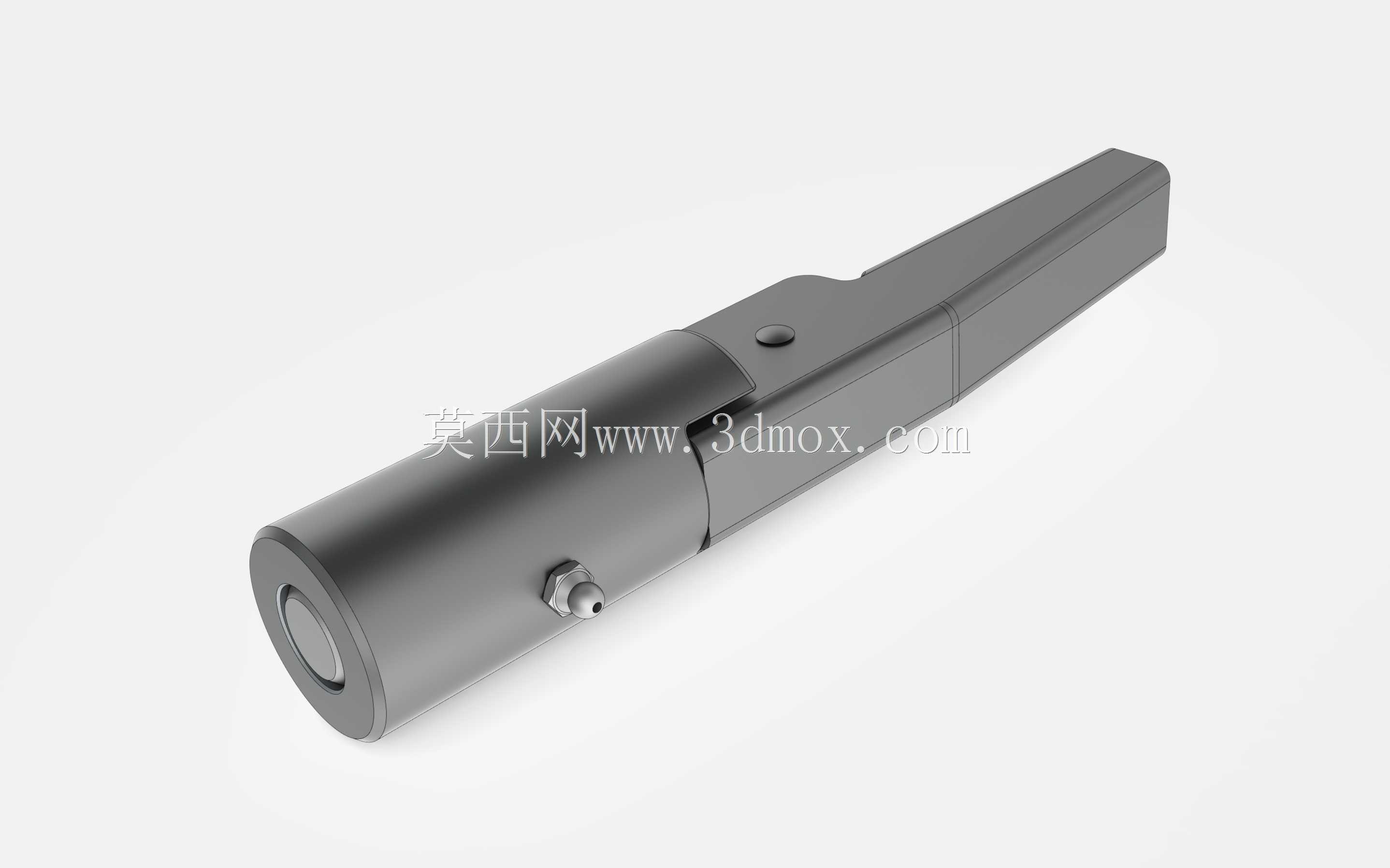

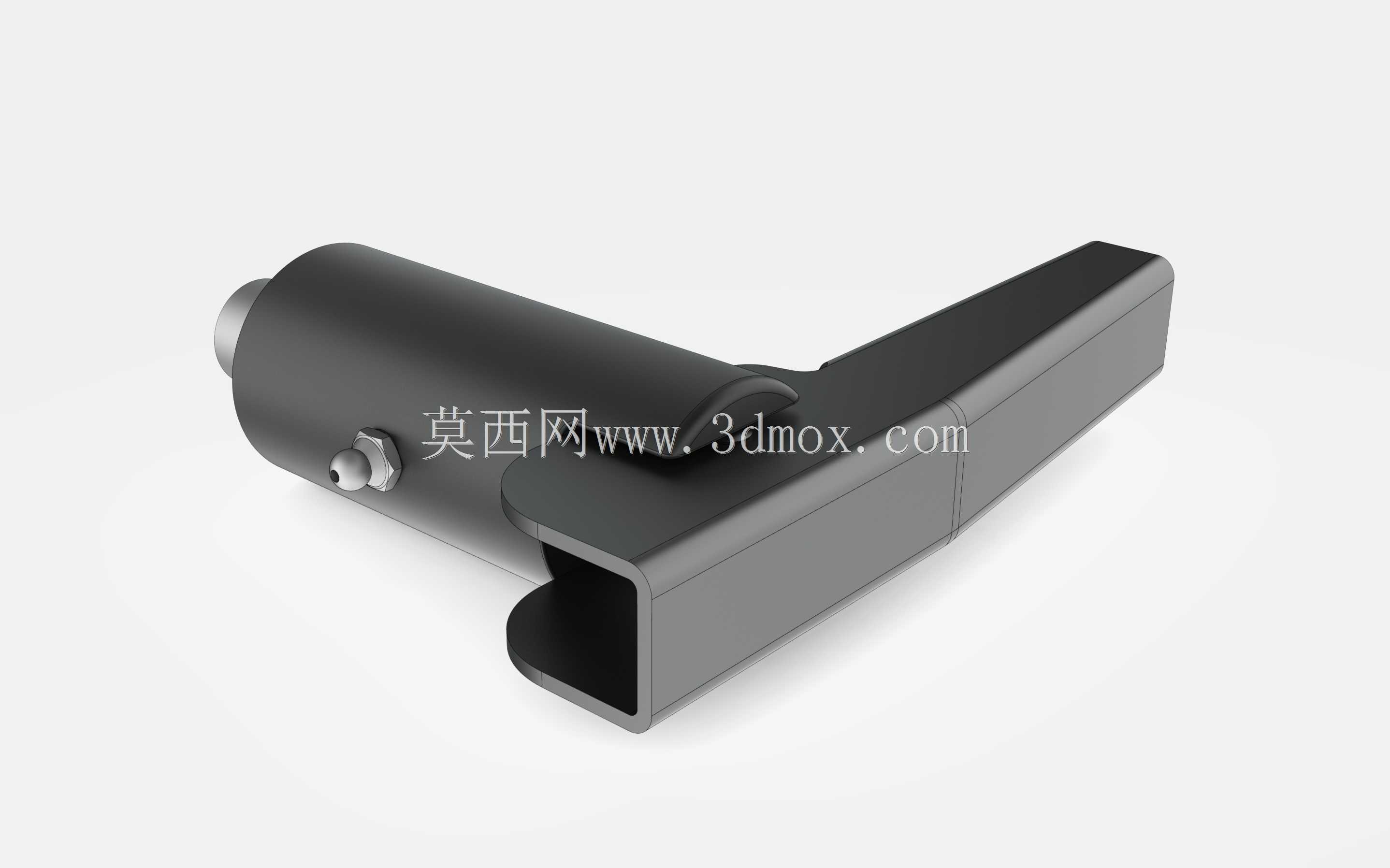

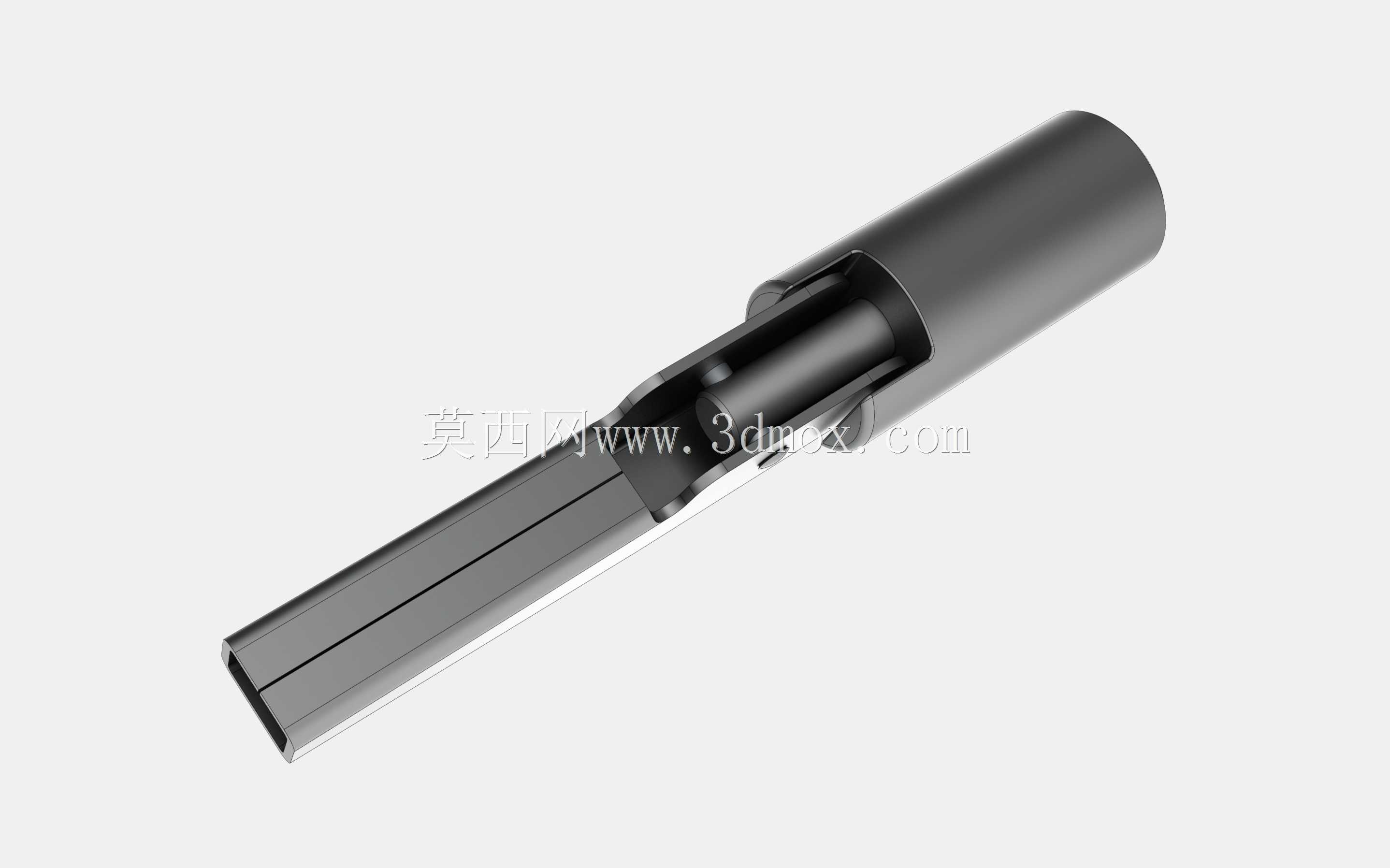

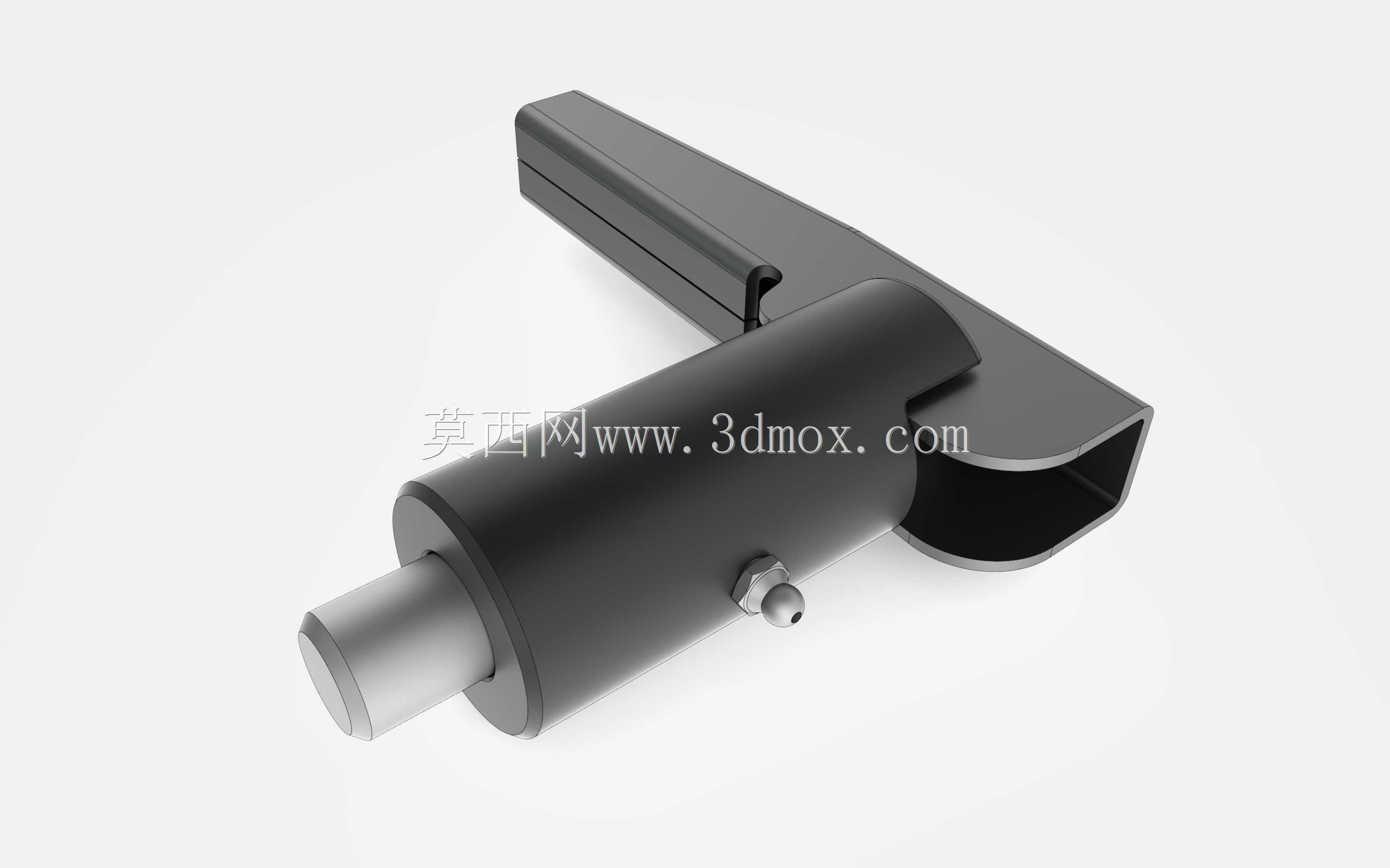

　　在商用车挂接、拖运作业场景里，这类楔形结构锁件是承担牵引连接、防脱限位的核心受力部件，日常作业中频繁承受起步冲击、颠簸交变载荷、转弯侧向力，其结构可靠性直接决定拖运作业的安全系数，一旦出现锁止失效，极容易引发挂车脱钩、设备溜脱的安全事故。从结构设计逻辑来看，这款锁件采用圆柱主体加楔形插舌的组合构型，圆柱段作为安装基体，适配拖车、卡车牵引座上的标准圆形安装孔位，安装时可直接穿入对应基座孔内，侧面预留的锁紧螺钉孔位用于完成径向定位，避免锁体在安装孔内出现周向转动或者轴向窜动，安装边界完全匹配现有商用挂车牵引座的通用安装尺寸，不需要对原有基座做额外改孔加工，替换适配性较强。楔形插舌部分采用大斜角导向设计，挂接对接时不需要完全精准对位，

　　插舌斜面会顺着对接件的卡槽自行滑入导向，降低驾驶员对接操作的对位难度，尤其在场地狭窄、视线受阻的作业场景下，这种自导向结构能大幅缩短挂接操作的耗时，减少反复对位的操作频次。锁体的受力面做了加厚处理，圆柱主体与楔形插舌的衔接位置采用大圆角过渡，避免应力集中导致的疲劳断裂，日常作业中频繁承受的交变冲击载荷会顺着圆角过渡面均匀分散到整个锁体基体上，不会在衔接位置出现应力峰值。插舌的锁止面设计为垂直于受力方向的直面结构，锁止到位后直面完全卡入对接卡槽，不会因为颠簸振动出现自行滑脱的情况，配合侧面的锁紧螺钉完成二次锁止，形成双重防脱的结构冗余，即使其中一道锁止结构出现磨损，另一道结构仍能维持锁止状态，给作业安全留出足够的冗余量。

　　从实际使用场景出发，这类锁件不仅应用在道路运输的卡车挂接场景，在厂区内部短倒拖车、工程作业拖挂设备、农用机具挂接场景中也有广泛适配，不同场景下的载荷特性存在差异，这款锁体的材质选型预留了足够的强度余量，表面做了发黑防锈处理，能适应雨天作业、泥泞场地、融雪盐腐蚀等复杂户外作业环境，不会因为短期锈蚀出现锁止卡滞、操作不畅的问题。结构设计过程中充分考虑了维护便利性，锁体没有设计复杂的内嵌易损件，日常维护只需要定期在插舌滑动面涂抹润滑脂、检查侧面锁紧螺钉的紧固力矩即可，不需要拆解复杂的内部结构，一线作业人员不需要专业维修工具就能完成日常维保操作。安装尺寸方面，圆柱主体的外径匹配行业通用的牵引座安装孔公差范围，

　　轴向长度适配不同厚度的牵引座安装板，楔形插舌的伸出长度满足通用挂接卡槽的深度要求，锁止状态下插舌与卡槽的啮合长度达到安全标准要求的数值，即使在满载急刹、陡坡起步的极端受力工况下，啮合面的接触应力也在材料许用应力范围内，不会出现剪切断裂的问题。插舌的楔形角度经过反复校核，角度过小会导致导向性差、对接困难，角度过大会导致锁止后自锁性能不足、容易受振动脱出，最终选定的角度值兼顾了对接导向便利性和锁止可靠性，在实际挂接操作中，只需要驾驶员缓慢倒车靠近牵引位，插舌就能顺着斜面顺利滑入卡槽完成初步锁止，随后操作人员只需要拧紧侧面的锁紧螺钉，就能完成全部挂接锁止流程，整个操作流程不需要额外的辅助工具，单人即可完成全部作业。锁体的外露棱角都做了倒角处理，避免操作人员在挂接操作时被锋利棱角划伤，所有加工面的粗糙度都控制在合理范围，圆柱安装面的粗糙度满足安装配合要求，不会因为表面过于粗糙导致安装卡滞，也不会因为间隙过大出现安装后晃动的问题。在长期交变载荷作用下，锁体的材料选型兼顾了强度和韧性，不会因为长期受冲击出现脆性断裂，也不会因为硬度不足出现受力变形导致锁止失效，整体结构没有冗余的设计部分，在满足强度要求的前提下尽可能控制了自身重量，不会给牵引座增加额外的负重。
