TAKLER TK6820车辆挡泥板安装固定支架

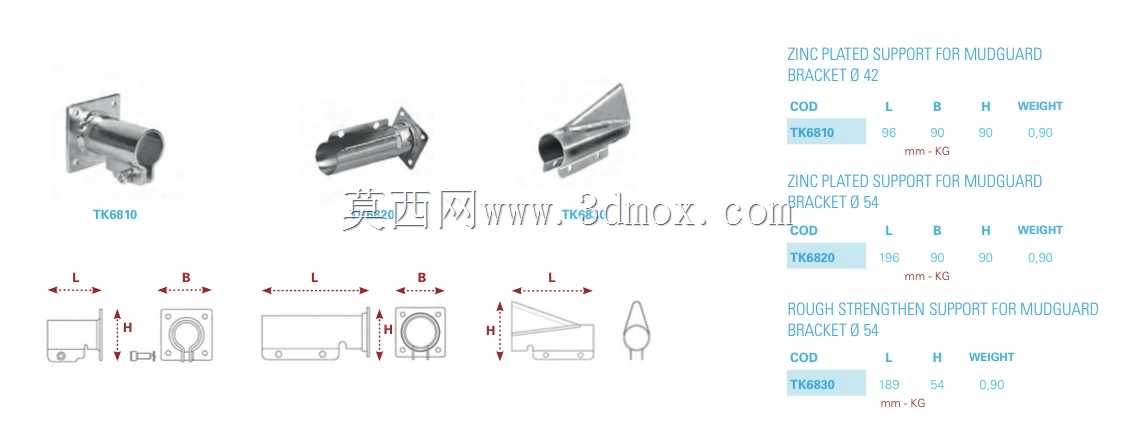

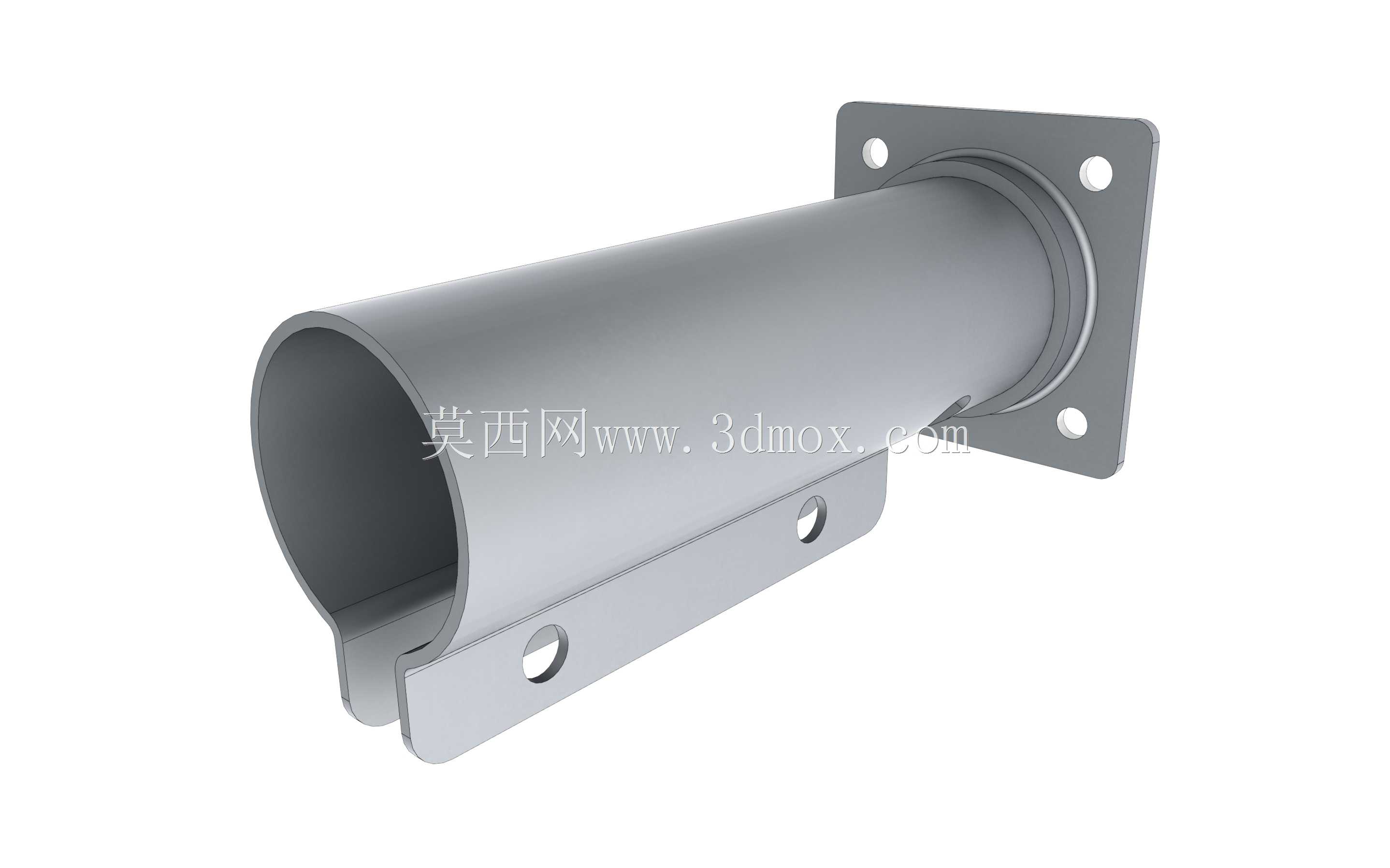

　　在商用车及工程运输车辆的底盘附属部件设计中，挡泥板支架是承担挡泥结构固定、阻隔行驶飞溅物的核心承载构件，这类部件长期暴露在车底复杂工况下，需要同时兼顾结构强度、安装适配性与抗腐蚀性能，本次涉及的挡泥板固定支架，主要适配重型卡车、拖挂车辆、翻斗作业车等多类商用运输车型的挡泥板安装需求，可在车辆行驶过程中为挡泥板提供稳定的支撑定位，避免挡泥板因车辆振动、气流冲击、路面飞溅物撞击出现移位、脱落问题。从实际应用场景来看，这类支架通常安装在车辆底盘轮组侧方的车架对应位置，一端通过法兰面与车架预设安装位刚性连接，另一端承托管状延伸段为挡泥板提供安装点位，可适配不同厚度、不同安装孔位的橡胶或复合材料挡泥板，同时在车辆经过非铺装路面、泥泞路段、

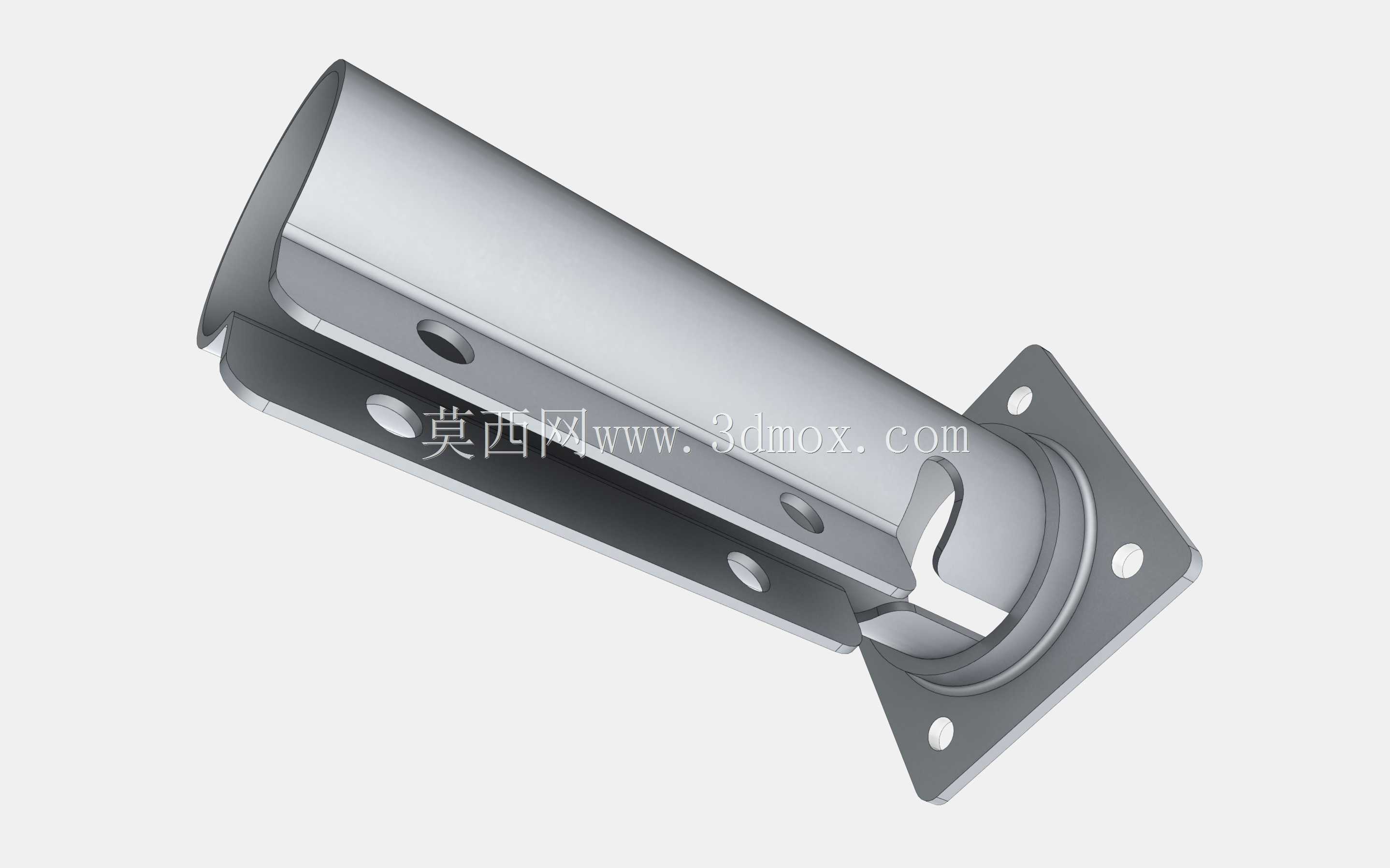

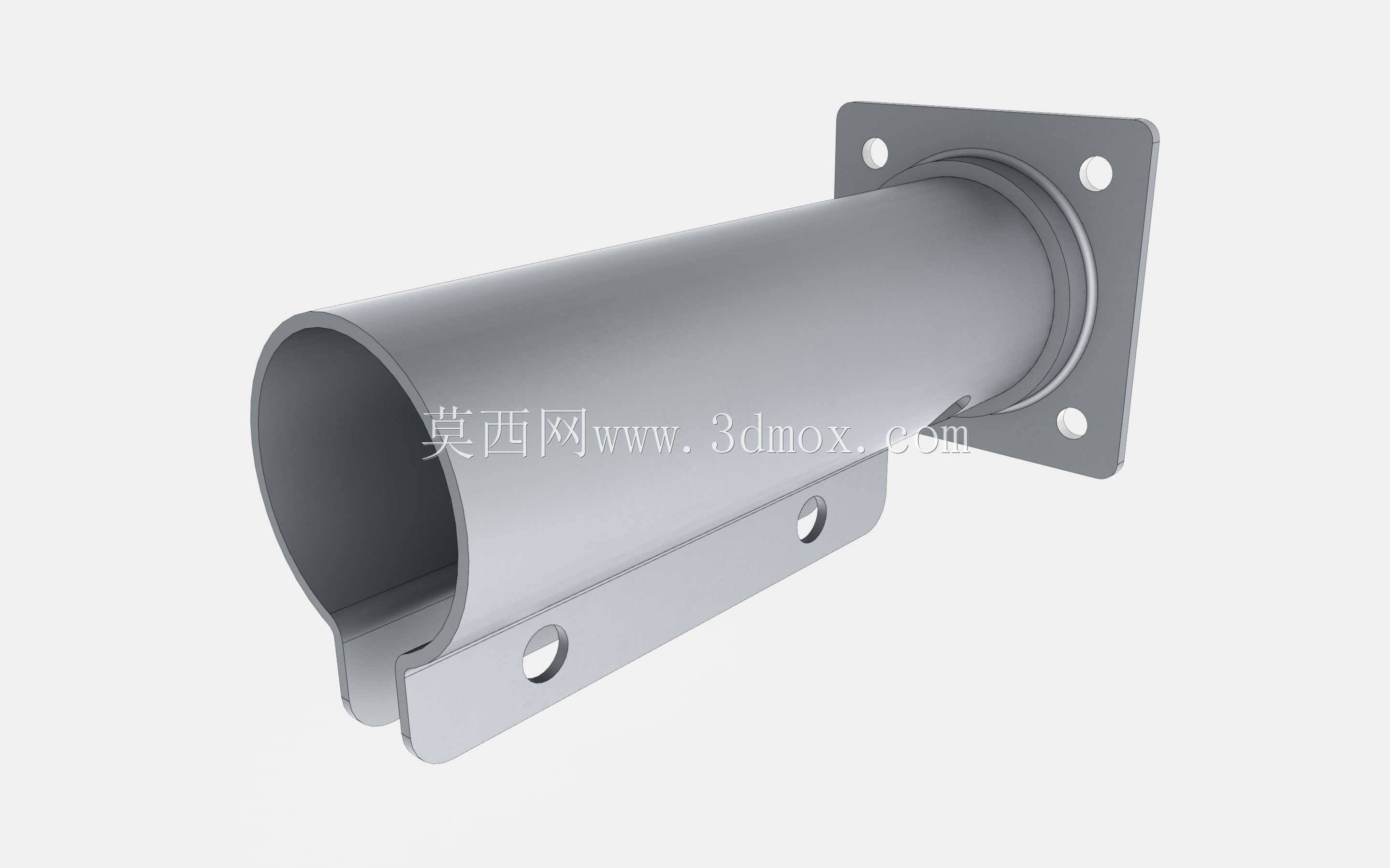

　　雨雪天气行驶时，支架自身的结构强度可抵御带泥沙水流的持续冲击，不会因长期受交变载荷出现焊缝开裂、固定点松脱的问题。从产品功能特性来看，该支架采用一体化弯折成型的管状主体搭配方形法兰安装座的结构设计，管状主体采用开口槽型结构设计，既可以降低部件自身重量，减少底盘附属件的簧下质量负担，又能在支架受侧向冲击时提供一定的形变缓冲空间，避免刚性断裂；法兰安装座上预设四个均匀分布的固定通孔，可通过标准螺栓与车架安装面实现四点刚性固定，相比两点固定结构可大幅降低连接点的应力集中系数，提升长期使用的连接可靠性；管状主体延伸段下方预设两个横向贯通的安装孔位，可直接通过螺栓穿装固定挡泥板上部，无需额外加装转接固定件，减少现场安装的工序复杂度。

　　从设计思路层面来看，该支架在建模阶段充分考虑了商用车底盘的安装边界限制，方形法兰座的安装孔位间距匹配主流重卡车架的预留安装孔标准，管状主体的延伸长度经过反复校核，既保证挡泥板安装后可完整覆盖轮胎上部的飞溅区域，又不会超出车辆底盘的侧向宽度限值，避免车辆在狭窄路段通行时支架剐蹭路侧障碍物；管状主体与法兰座的连接位置采用圆弧过渡结构，可分散车辆行驶过程中振动传递的应力，避免直角连接位置长期受交变应力出现疲劳断裂；主体下部的开口槽结构沿管身轴向延伸至端部，可在安装挡泥板时提供一定的调节余量，适配不同安装尺寸的挡泥板部件，降低部件的适配门槛。从外形尺寸与安装边界来看，该支架的方形法兰座边长匹配常规商用车车架的安装面宽度，

　　四个安装孔的孔径适配常用的底盘固定螺栓规格，管状主体的外径经过强度校核，可满足满载行驶工况下的承载需求，管身下部的两个安装孔中心距符合通用挡泥板的安装孔位标准，安装后支架整体的侧向突出量控制在法规允许的车辆外廓尺寸范围内，不会影响车辆的年检合规性；支架整体采用镀锌表面处理，可抵御车底环境下的泥水侵蚀、道路融雪剂腐蚀，提升部件的全生命周期使用寿命，减少后期运维更换的频次。在实际建模过程中，该支架的所有安装孔位、配合面都严格按照实际装配公差进行参数化绘制，法兰面与管身的连接焊缝位置做了贴合实际工艺的结构处理，管身开口槽的边缘做了圆弧倒角处理，避免安装过程中割伤操作人员，也可减少应力集中带来的结构失效风险；这类支架的三维模型可直接用于底盘装配干涉校验、安装工艺模拟、零部件强度仿真分析等场景，结构设计人员可直接基于该模型调整安装尺寸适配不同车型的安装需求，也可基于该结构优化材料壁厚实现轻量化设计，在保证结构强度的前提下进一步降低部件生产成本。
