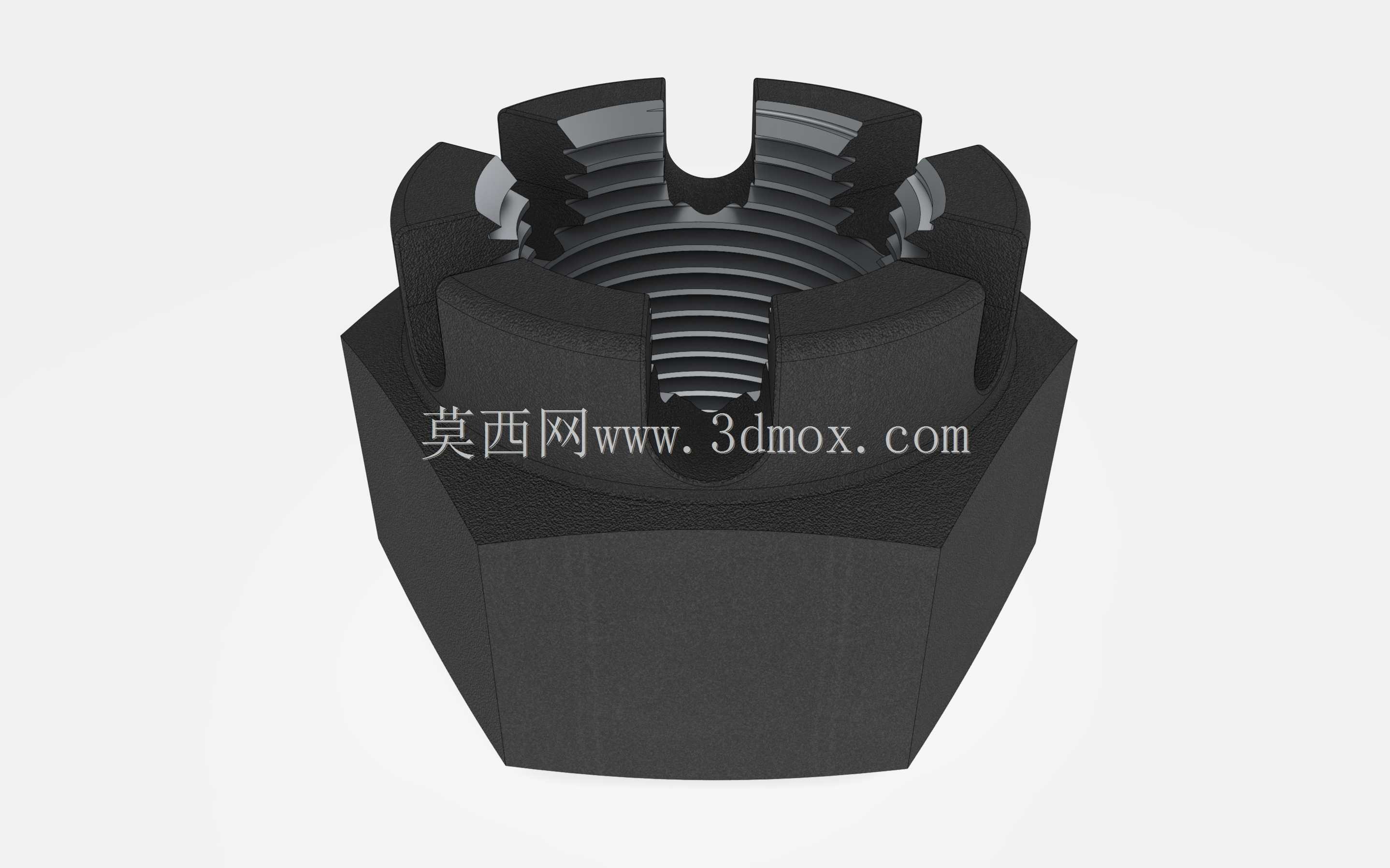

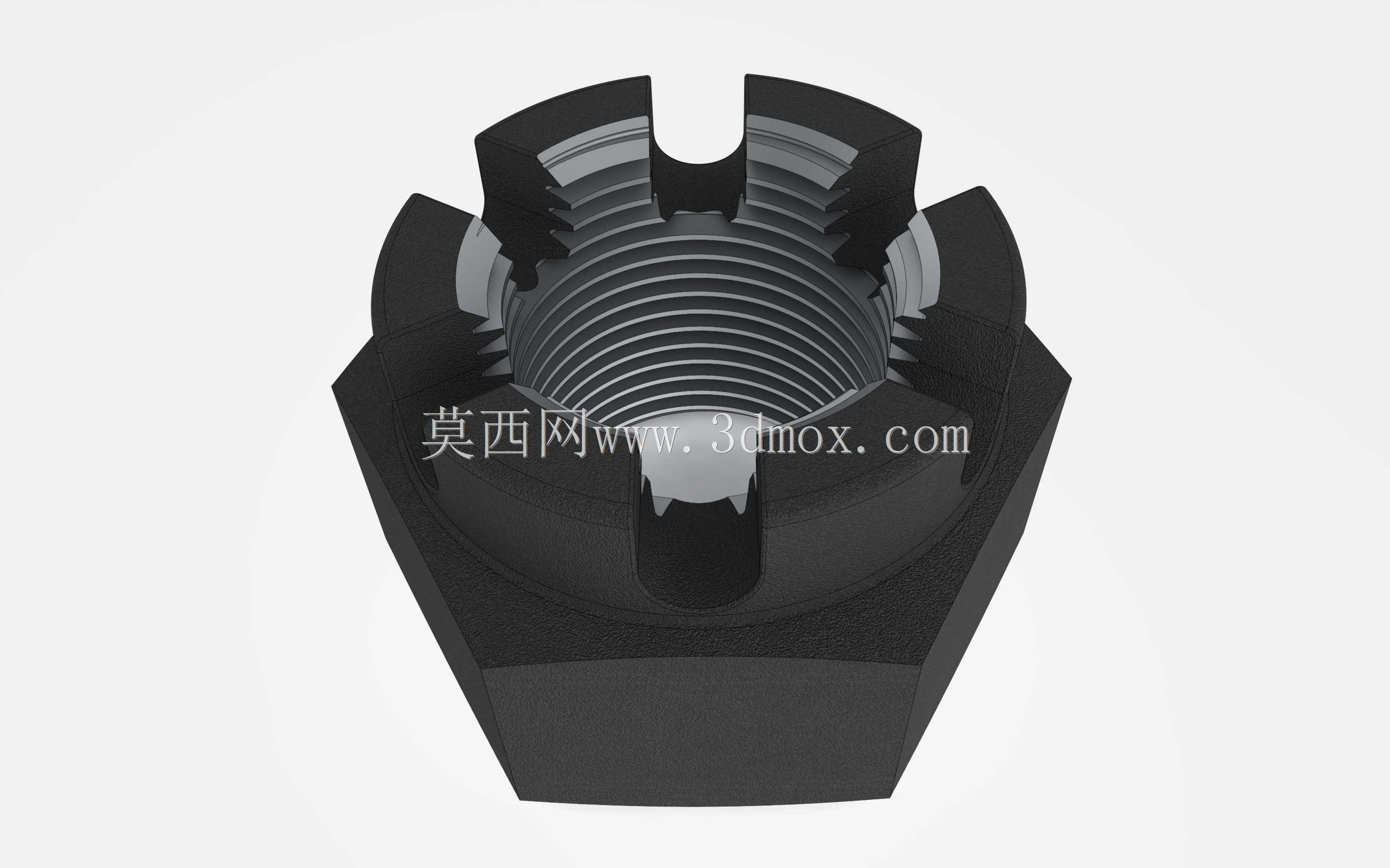

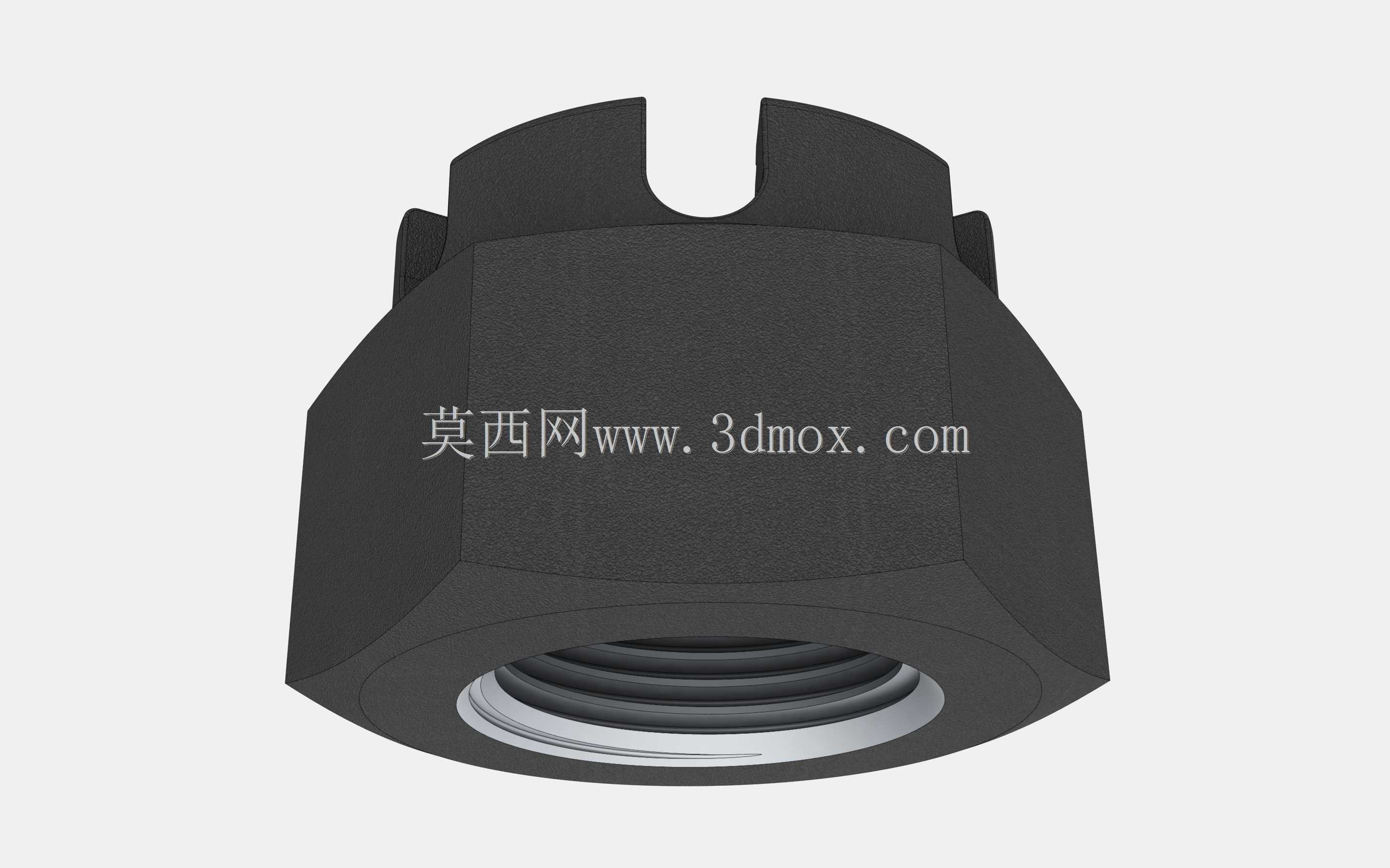

钢制米制螺纹六角开槽槽形螺母结构

　　在各类存在振动载荷的机械连接场景中，普通六角螺母极易因交变载荷、冲击振动出现螺纹副松脱，进而引发连接失效、设备故障甚至安全事故，六角开槽槽形螺母正是为解决这一工程痛点设计的专用紧固件。这类螺母的核心应用场景覆盖了行走机械的轮端连接、传动机构的销轴锁紧、振动设备的构件紧固等需要可靠防松的连接部位，比如工程机械的转向节连接、农用机械的传动轴固定、输送设备的滚轮轴锁紧等工况，都能见到这类零件的身影。从功能特性来看，这款钢制米制螺纹六角开槽螺母，依靠六角本体实现常规扳手的拧紧作业，顶部均匀分布的开槽则是为了配合开口销使用——当螺母拧紧到规定力矩后，将开槽与螺杆端部的径向销孔对齐，穿入开口销并掰开销脚，就能完全限制螺母与螺杆之间的相对转动，

　　哪怕承受持续的振动冲击，螺纹副也不会出现相对回转松脱，防松可靠性远高于普通弹垫、止动垫圈的防松方案。从设计思路层面，这款螺母的结构完全贴合工程实际安装需求：下部的六角外形尺寸遵循标准紧固件的对边、对角尺寸规范，可适配常规的开口扳手、套筒扳手作业，不需要专用工装就能完成拧紧操作，现场安装维护的通用性极强；上部的开槽采用均匀等分设计，开槽宽度与对应规格的开口销直径匹配，开槽深度既保证开口销有足够的穿入空间，又不会过度削弱螺母上部的螺纹啮合强度，避免螺纹受力时出现上部胀裂失效。螺纹部分采用标准米制普通螺纹，牙型角60度，螺纹公差带选用中等配合精度，既能保证与同规格外螺纹的顺畅旋合，又能控制螺纹副的配合间隙，避免间隙过大带来的连接晃动。

　　选材上采用钢制材质，经过相应的热处理工艺保证足够的强度与韧性，既可以承受拧紧时的轴向压紧力，又能在承受振动冲击时不会出现脆断，适配多数工业场景的载荷要求。在安装边界上，这类螺母的安装需要配合端部带径向销孔的螺栓或销轴使用，设计选型时需要注意，螺母拧紧到规定力矩后，顶部开槽位置需要能够与销孔对齐，因此选型时要核算螺栓露出螺母的螺纹长度，保证销孔位置落在开槽的轴向范围内，避免出现拧紧后销孔被螺母本体遮挡、无法穿入开口销的问题。同时六角部分的外接圆直径要小于安装位置的沉孔或避让空间尺寸，保证扳手能够顺利套入六角部分完成拧紧作业，开槽的顶部要预留足够的开口销操作空间，方便穿入销子并完成销脚的掰开锁定。不同于普通螺母仅靠螺纹摩擦力防松，

　　这种开槽配合开口销的机械锁止方式，属于刚性防松结构，不会因为温度交变、载荷循环出现防松失效，哪怕在高频振动的工况下，连接可靠性也能得到充分保障。在三维建模过程中，这类零件的建模需要重点关注几个关键尺寸的准确性：首先是六角部分的对边尺寸、对角尺寸、高度尺寸，直接影响扳手适配性与螺纹啮合的有效长度；其次是内螺纹的大径、中径、小径尺寸，以及螺纹的收尾长度，保证螺纹旋合的顺畅性；再者是顶部开槽的等分角度、槽宽、槽深，以及开槽与六角棱边的位置关系，标准开槽螺母的开槽位置通常对齐六角的棱边中心，保证拧紧后任意角度下都能较快对齐销孔；最后是螺母端部的倒角、螺纹入口处的倒角，这些细节结构既影响安装时的导入便利性，也会影响零件的实际装配表现。很多新手建模时容易忽略开槽与六角的位置对应关系，或者开槽深度设置不合理，要么导致开口销无法穿入，要么导致螺母上部强度不足，这些都是实际工程应用中需要规避的问题。在设备选型阶段，选用这类螺母时，除了匹配螺纹规格、螺母强度等级，还要确认开槽规格适配的开口销直径，保证锁止零件的匹配性，同时要根据安装空间确认螺母的六角尺寸、总高度是否符合安装边界要求，避免出现装配干涉。
