埃姆卡1039-U11型工业柜铰链结构设计

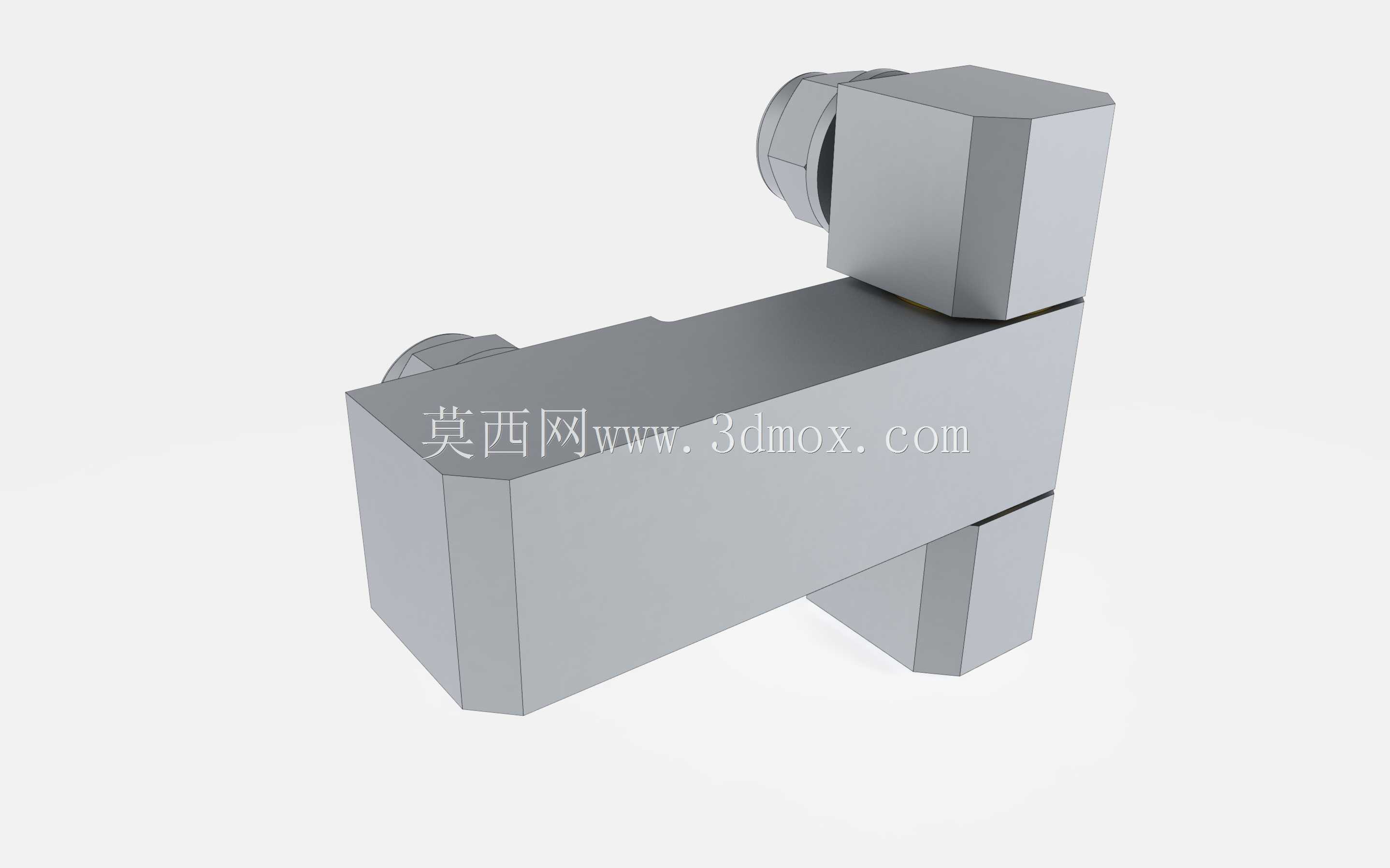

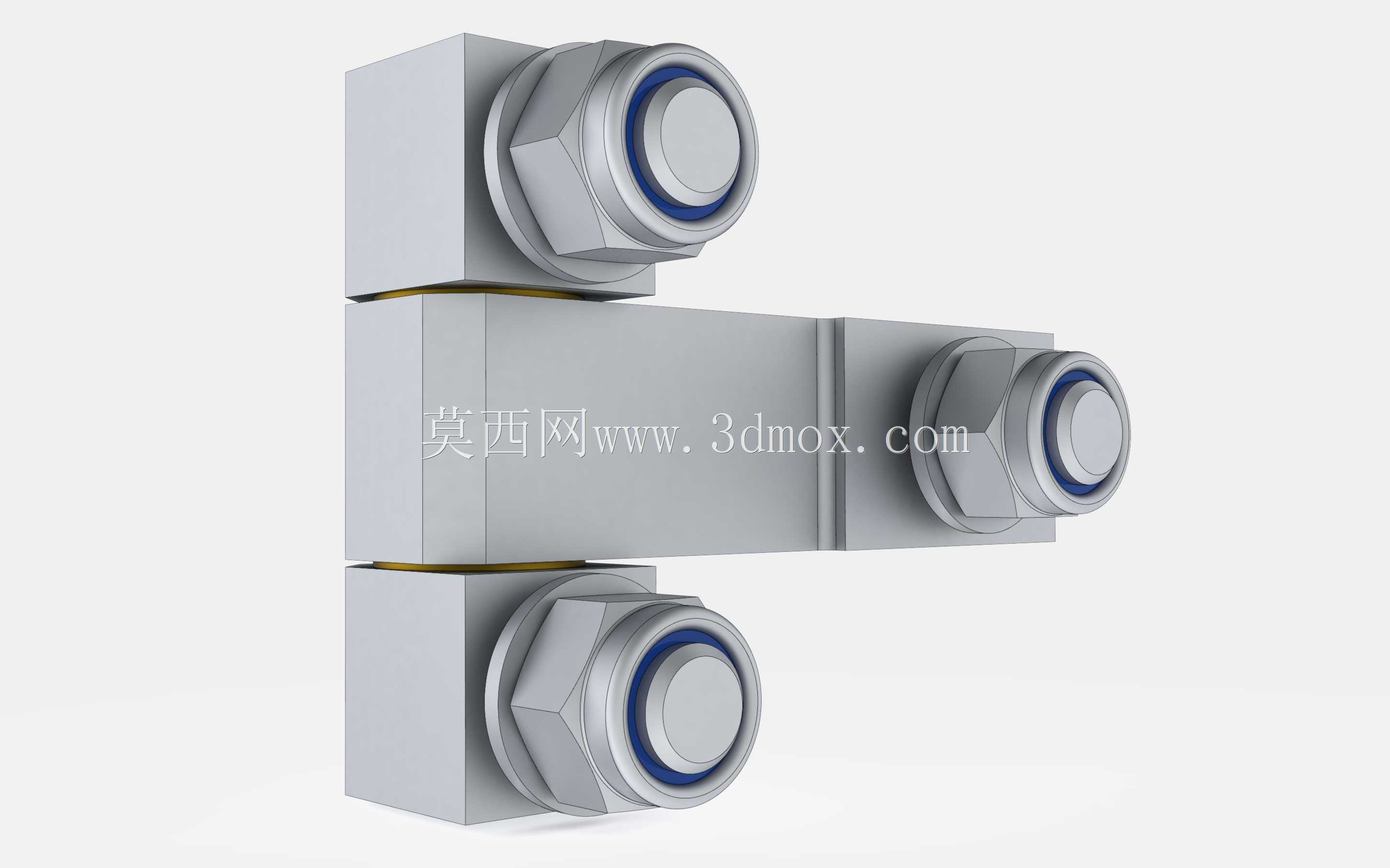

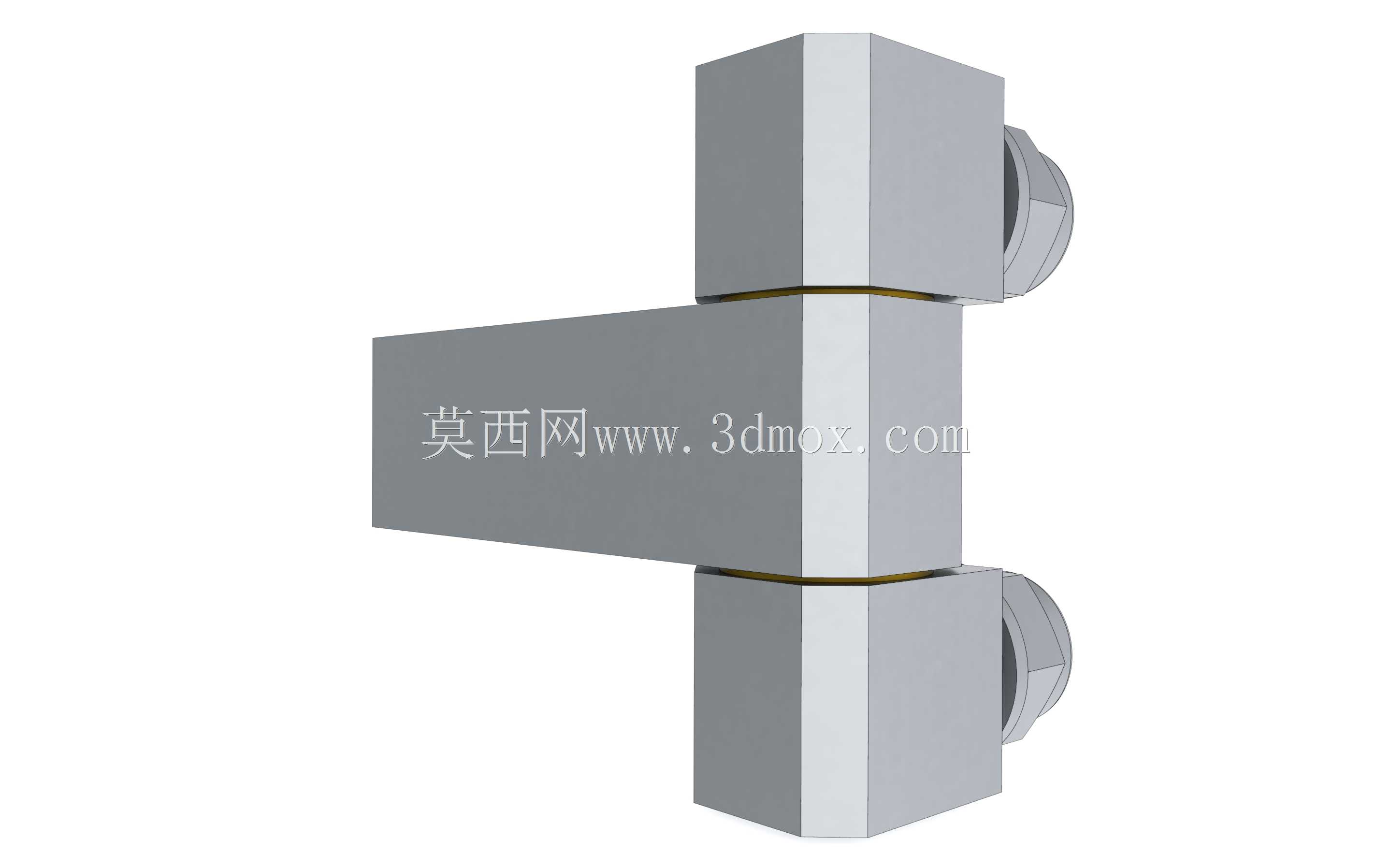

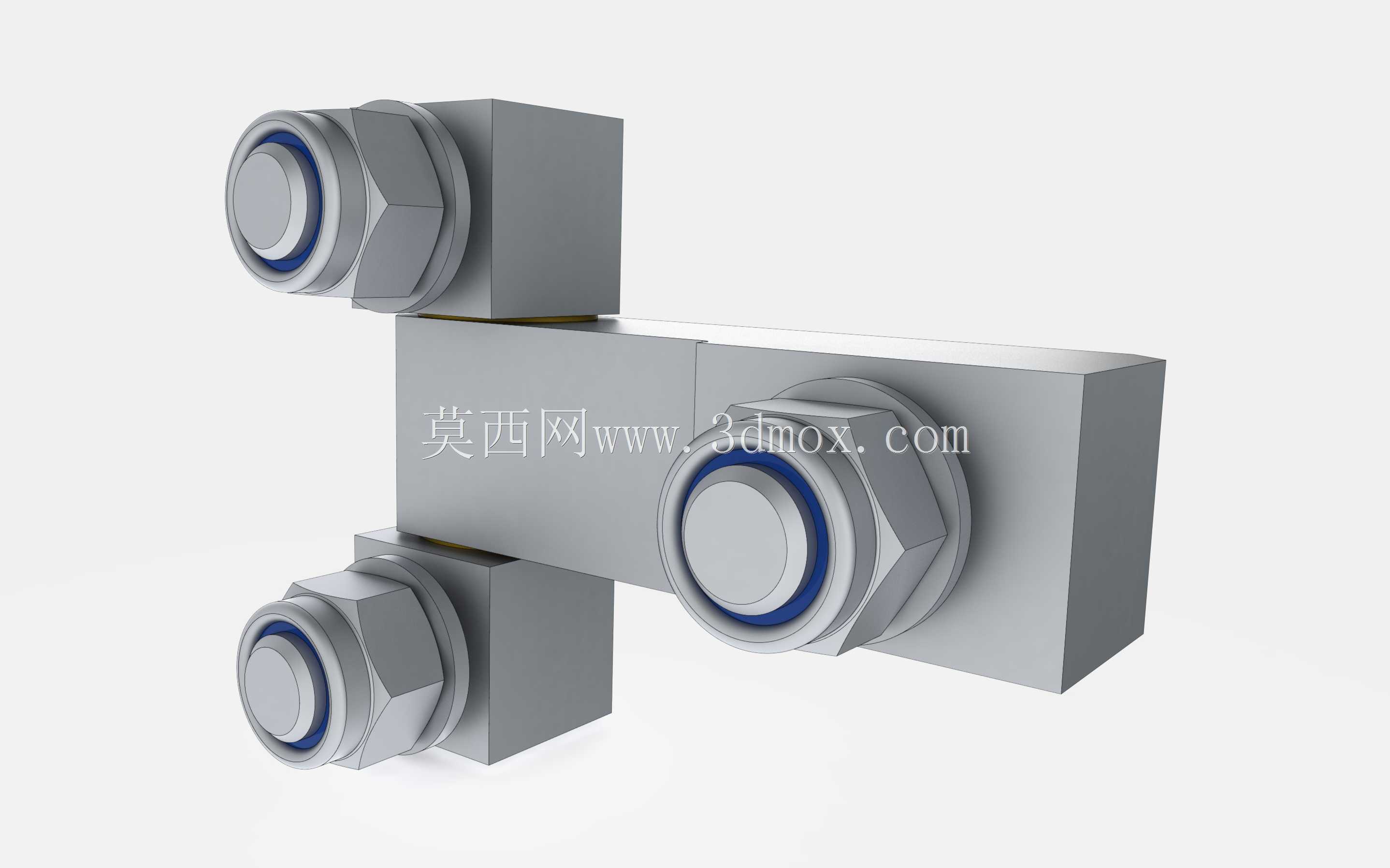

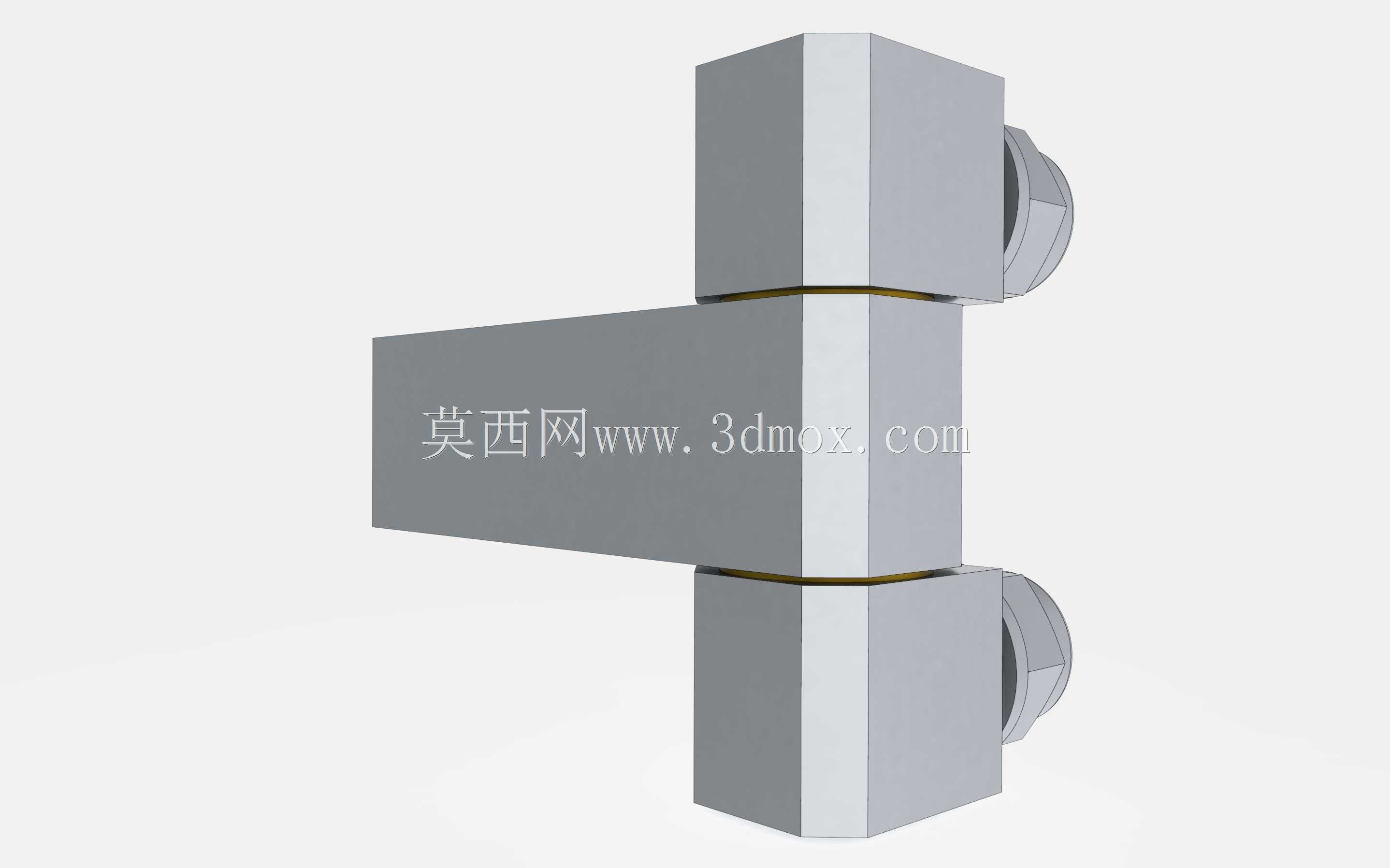

　　在工业柜体、电气控制柜、通讯机柜以及各类工业设备舱门的结构设计中，铰链作为连接门体与柜体、实现开合动作的核心连接件，其结构强度、转动顺畅度、安装适配性直接决定了整套设备的使用体验与长期可靠性。这款铰链的结构设计采用了对称式双轴座布局，主体连接臂采用梯形截面的实心结构，区别于普通薄板冲压的民用合页，整体受力路径经过优化，当门体承受侧向冲击或者长期频繁开合时，应力会沿着连接臂的梯形斜面均匀分散到上下两个安装轴座上，避免局部应力集中导致的轴座变形、连接松动问题。

　　从实际应用场景来看，这类铰链多用于需要频繁启闭、对密封性能有一定要求的工业防护柜体上，比如户外通讯基站的设备柜、车间内的电气控制柜、恒温恒湿试验箱的舱门，这类场景下门体往往带有密封胶条，关门时需要克服胶条的压缩反力，同时长期使用中不能出现铰链下垂导致的门体错位、密封失效问题。这款铰链的上下轴座采用同轴度极高的一体式定位设计，安装时两个固定端分别嵌入柜体侧的预设安装位，轴体与轴套之间预留了合理的转动间隙，既不会因为间隙过大出现门体晃动，也不会因为间隙过小在温度变化、柜体轻微变形时出现卡滞。

　　设计过程中，首先要考虑的是安装边界的适配性，这款铰链的安装端采用外六角式的固定结构，不需要在柜体门板上开大面积的沉孔，只需要加工对应直径的圆形安装孔，从外侧穿入固定件即可完成装配，相比传统的螺丝外露式铰链，这种安装方式的外观更简洁，同时固定点的受力面积更大，在门板厚度1.5mm到3mm的常见工业柜板材上都能实现可靠固定，不会因为板材偏薄出现固定点拉脱的问题。连接臂的长度经过精准核算，当门体开启到120度的常用最大角度时，连接臂不会与柜体侧边的加强筋、密封胶条安装槽发生干涉，同时门体开启后边缘与柜体侧边预留了足够的操作空间，方便人员对柜内设备进行检修维护，不会出现开门后门边磕碰柜体、夹伤操作人员手部的问题。

　　从功能特性上看，这款铰链的转动部位采用了隐藏式的轴套设计，轴套与主体结构之间设置了耐磨衬垫，长期开合过程中金属部件不会直接摩擦，既降低了转动时的异响，也大幅提升了使用寿命，即使在无额外润滑的工况下，经过上万次开合测试也不会出现明显的磨损旷量。主体结构的直角棱边都做了小尺寸的倒角处理，安装和使用过程中不会划伤操作人员的手部，也不会刮破门体上粘贴的密封胶条、线缆防护层。上下两个轴座的连接端面与连接臂之间预留了微小的轴向间隙，可以抵消柜体加工、门板焊接过程中产生的微小尺寸误差，即使安装面存在0.5mm以内的平面度偏差，铰链也能顺畅转动，不会出现装配后别劲、开关门阻力过大的问题。

　　在结构建模的过程中，需要重点关注几个关键尺寸的公差配合：首先是上下轴座的同轴度公差，必须控制在0.1mm以内，否则装配后会出现转动卡滞；其次是安装轴的直径与安装孔的配合公差，采用间隙配合的同时要保证配合间隙不超过0.2mm，避免安装后铰链出现晃动；另外连接臂的厚度尺寸要与轴座的卡槽尺寸匹配，保证装配后连接臂不会出现轴向窜动。很多新手工程师在选型这类铰链时，往往只关注外观尺寸和承重参数，忽略了安装孔位的边距要求，这款铰链的安装中心到柜体边缘的最小距离只需要20mm，适合侧边空间比较紧凑的小型柜体使用，不需要额外加宽柜体的侧边安装梁，能够帮助设计人员压缩柜体整体的外形尺寸，提升设备的空间利用率。

　　不同于外露式的普通合页，这款铰链的固定结构全部隐藏在柜体内部，从设备外侧看不到固定螺丝，既提升了设备外观的整体性，也具备一定的防拆卸性能，避免无关人员随意拆卸柜门锁具、触碰柜内的带电部件或者精密设备，在户外无人值守的设备柜体上使用时，能够有效降低人为破坏的风险。铰链的整体外形采用方正的几何造型，没有多余的装饰结构，和工业设备简洁硬朗的设计风格高度匹配，表面采用哑光的金属处理工艺，不容易残留指纹和污渍，在车间多粉尘、多油污的使用环境下，只需要简单擦拭就能保持外观整洁，不需要额外的表面维护。
