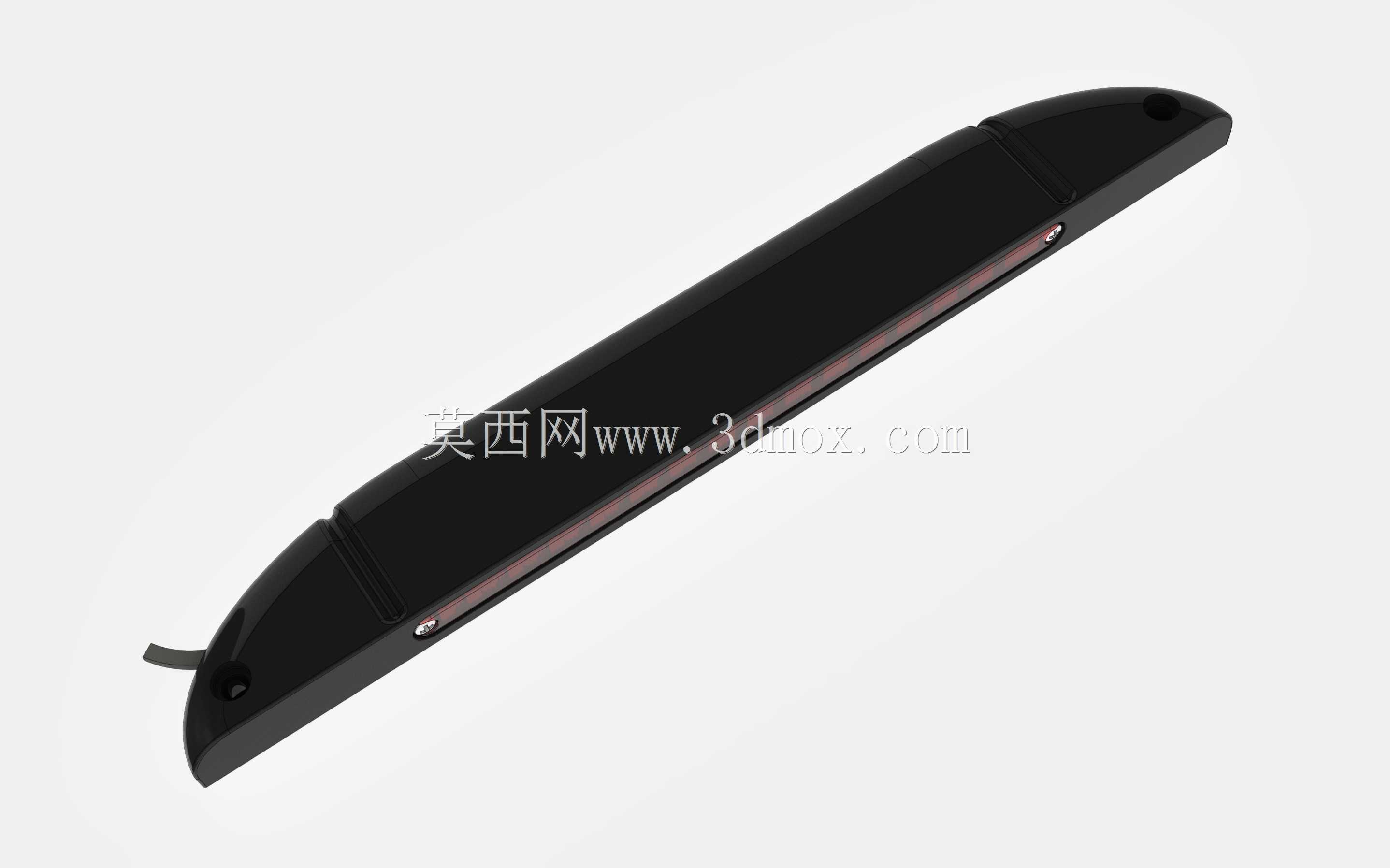

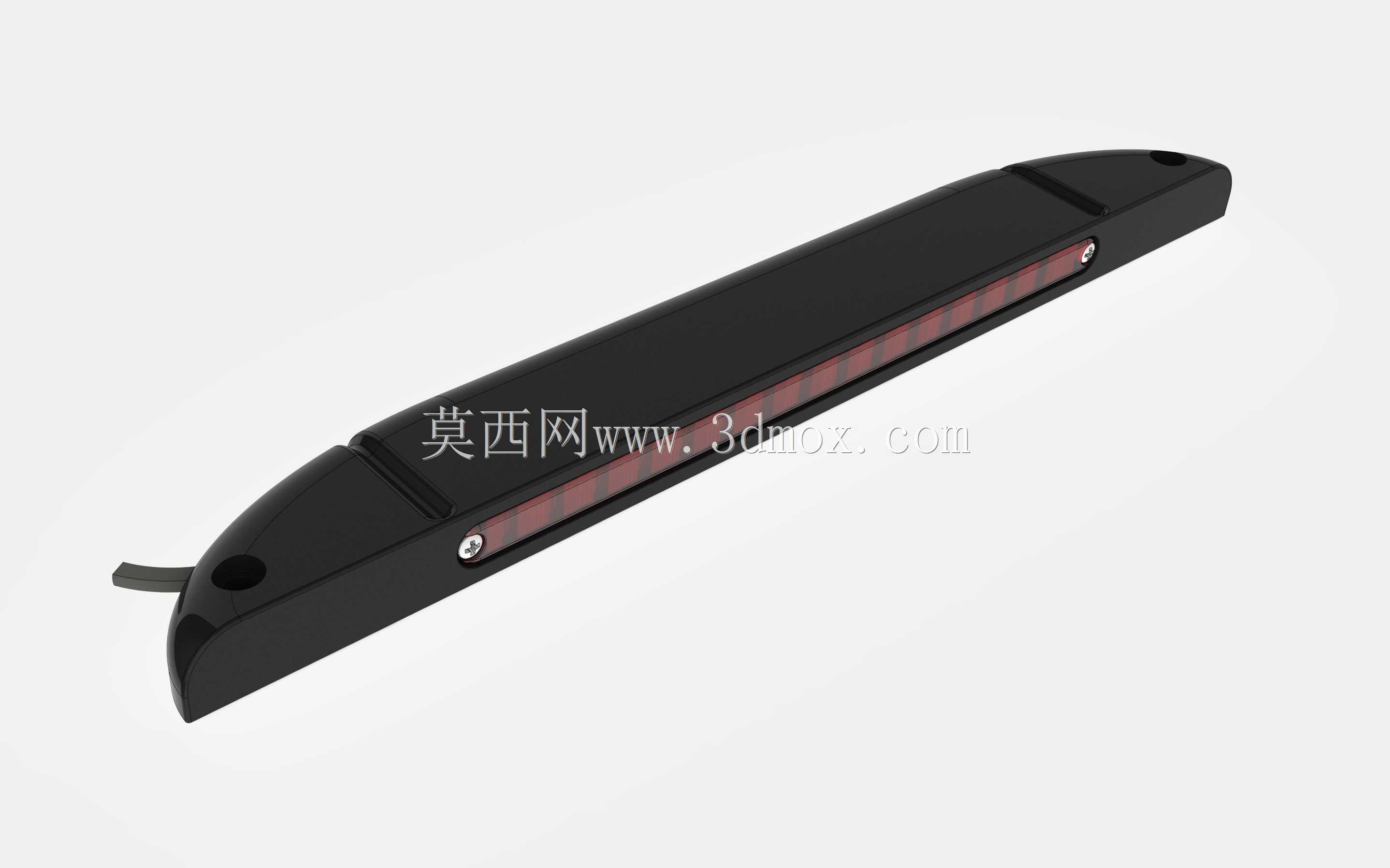

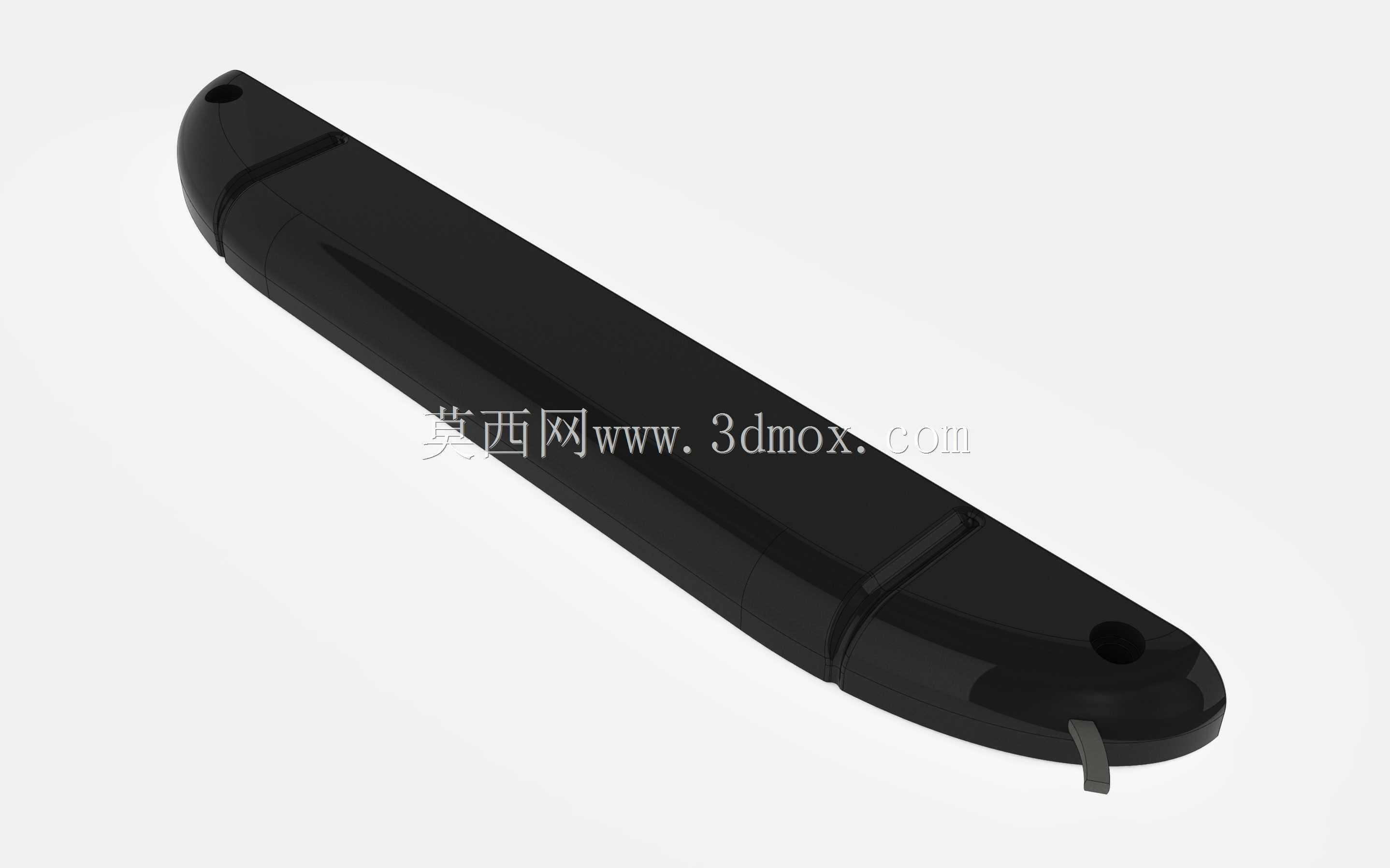

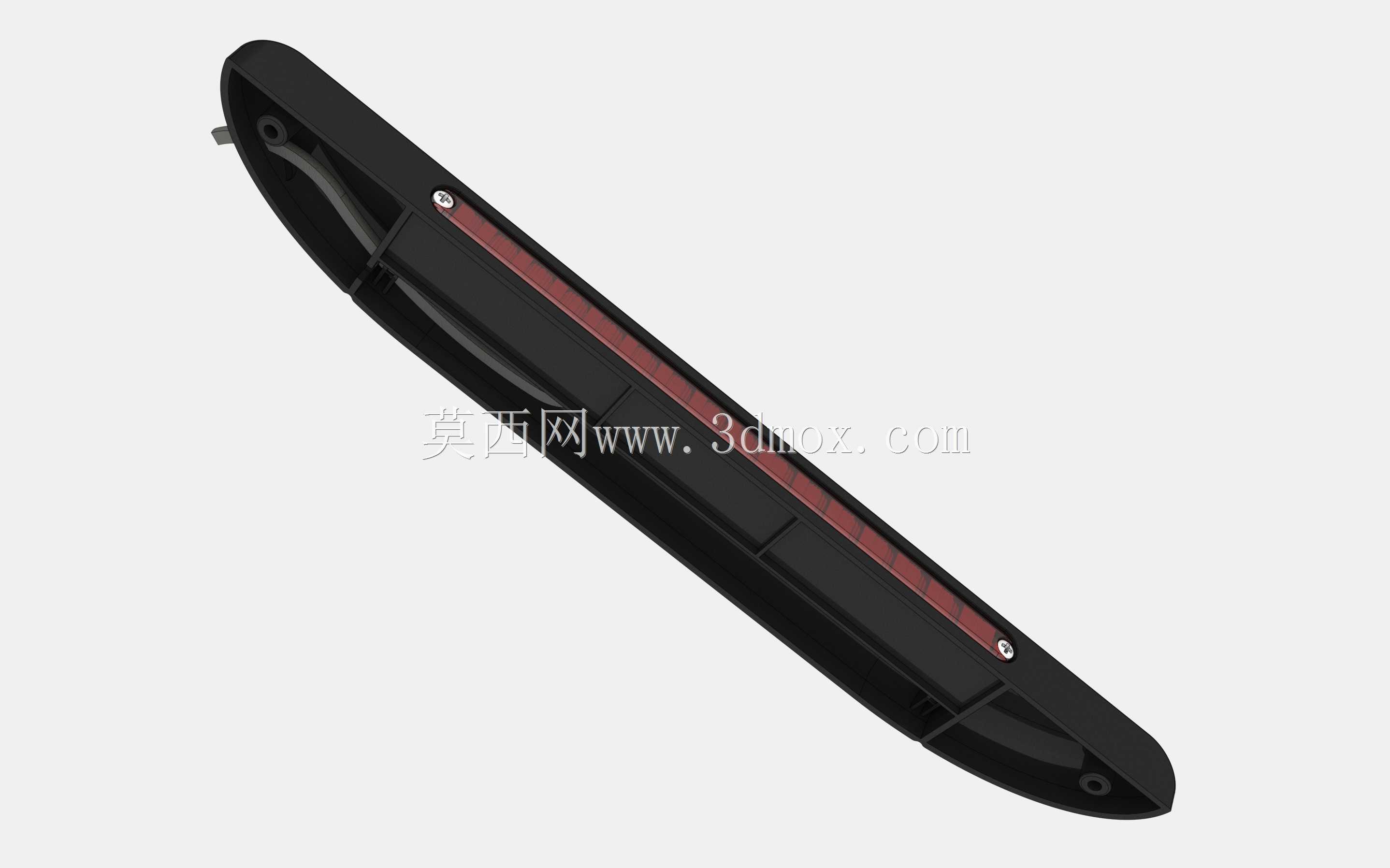

长条式拖车第三制动警示灯结构设计

　　这款长条型制动警示灯主要适配货运挂车、拖挂式房车、中型载货卡车的尾部高位制动信号布设场景，在实际道路行驶工况中，承担着向后方车辆传递制动动作信号的核心作用，相比常规车尾两侧的制动灯，高位布设的长条灯组可视角度更广，在雨雾天气、夜间跟车场景下，能让后方不同车道、不同跟车距离的驾驶员更早捕捉到前车制动信号，有效降低追尾事故的发生概率。从结构设计逻辑来看，整体采用狭长流线型壳体，壳体边缘做了圆弧过渡处理，既可以降低车辆行驶过程中的风阻系数，也能避免尖锐棱角在安装、维护过程中划伤操作人员，同时圆弧过渡的结构能减少行驶中泥水、灰尘在壳体表面的附着，降低日常清洁维护的频次。壳体材质选用耐候性工程塑料，可适应-40℃到85℃的工作环境温度范围，

　　抵御紫外线长期照射带来的壳体老化、脆裂问题，同时具备一定的抗冲击性能，能承受行驶中路面飞溅碎石的撞击，不会轻易出现壳体开裂、透光件碎裂的问题。灯组内部采用带状排布的发光单元，发光面沿壳体长度方向均匀布设，点亮时形成连续的红色光带，相比点状灯组具备更高的辨识度，发光单元的供电线路从壳体一端的出线位引出，出线位置做了防水密封结构，配合壳体接缝处的密封胶条，整体防护等级可满足户外车载设备的防水防尘要求，即使高压水枪冲洗车身、长时间暴雨天气行驶，也不会出现内部电路短路、灯组进水起雾的问题。安装结构上，壳体两端预留了沉头安装孔位，安装时可通过螺栓直接固定在车尾预留的安装平面上，沉头孔设计可以让螺栓头部完全没入壳体表面，不会突出形成凸起结构，

　　避免风噪增大以及螺栓锈蚀后影响外观。安装边界方面，这款灯的整体厚度控制在较薄的区间，安装后突出车尾安装面的尺寸较小，不会超出车辆尾部的外廓尺寸限值，不需要额外做防护结构，长度方向的尺寸适配多数挂车、卡车尾部高位制动灯的预留安装位，不需要对原有车身安装结构做大幅改动，可直接替换同规格的传统制动灯产品。在实际选型适配过程中，需要注意安装面的平面度公差，若安装面存在较大形变，紧固螺栓时可能导致壳体受力不均出现开裂，因此安装前需要对安装面做找平处理，同时接线时需要将供电线路与车辆制动信号回路做可靠连接，线路接驳处做好绝缘防水处理，避免长期使用后出现线路氧化接触不良的问题。灯组的发光角度经过调校，水平方向可视角度覆盖相邻车道范围，

　　垂直方向的可视角度适配不同高度的后方车辆，无论是小型乘用车还是重型货运车辆跟车，都能清晰观察到制动灯的点亮状态。壳体表面的黑色哑光处理可以减少日间阳光照射下的反光，避免反光对后方驾驶员造成视线干扰，同时哑光材质不容易残留水渍痕迹，长期使用后外观依旧保持整洁。出线端预留的线缆长度足够连接到车尾附近的接线盒，不需要额外接驳延长线，减少线路接点带来的故障隐患。在结构建模过程中，需要重点关注壳体的壁厚均匀性，避免壁厚差异过大导致注塑成型时出现缩痕、翘曲问题，密封胶条的安装槽尺寸需要配合胶条的压缩量设计，保证装配后胶条有足够的压缩形变，实现可靠密封，两端安装孔的位置公差需要控制在合理范围内，保证安装时能与车身安装位的孔位精准对齐，不需要现场扩孔调整。发光单元的安装基板需要与壳体内部的定位柱做可靠固定，避免车辆长期行驶振动导致基板移位、发光角度偏移，透光面罩与壳体的连接采用卡扣加密封胶的双重固定方式，既方便后期维护时拆解更换内部发光元件，也能保证长期使用的连接可靠性，不会出现面罩脱落的问题。
