商用车侧装多接口防水接线盒结构

　　做商用车电气系统设计快十年，这类侧装式多接口防水接线盒，是拖挂类车辆、特种作业卡车线束分线环节里绕不开的核心部件，很多刚入行的结构工程师容易把这类接线盒和普通工业防水盒混为一谈，实际两者的设计边界、工况耐受要求差得很远。先从实际应用场景说，这类接线盒一般装在卡车底盘侧梁、拖车车架靠近挂接端的位置，负责把车头端输出的灯光信号、制动传感信号、辅助供电回路分接到车尾各灯具、传感器、挂车制动控制单元上，不像室内用的接线盒只需要考虑防尘，它要直面车辆行驶过程中的泥水飞溅、高压水枪冲洗、冬季融雪盐腐蚀，还有车架传递的持续振动，甚至是越野路段的大冲击载荷。从功能特性上看，这款接线盒采用单侧集中布口的设计，

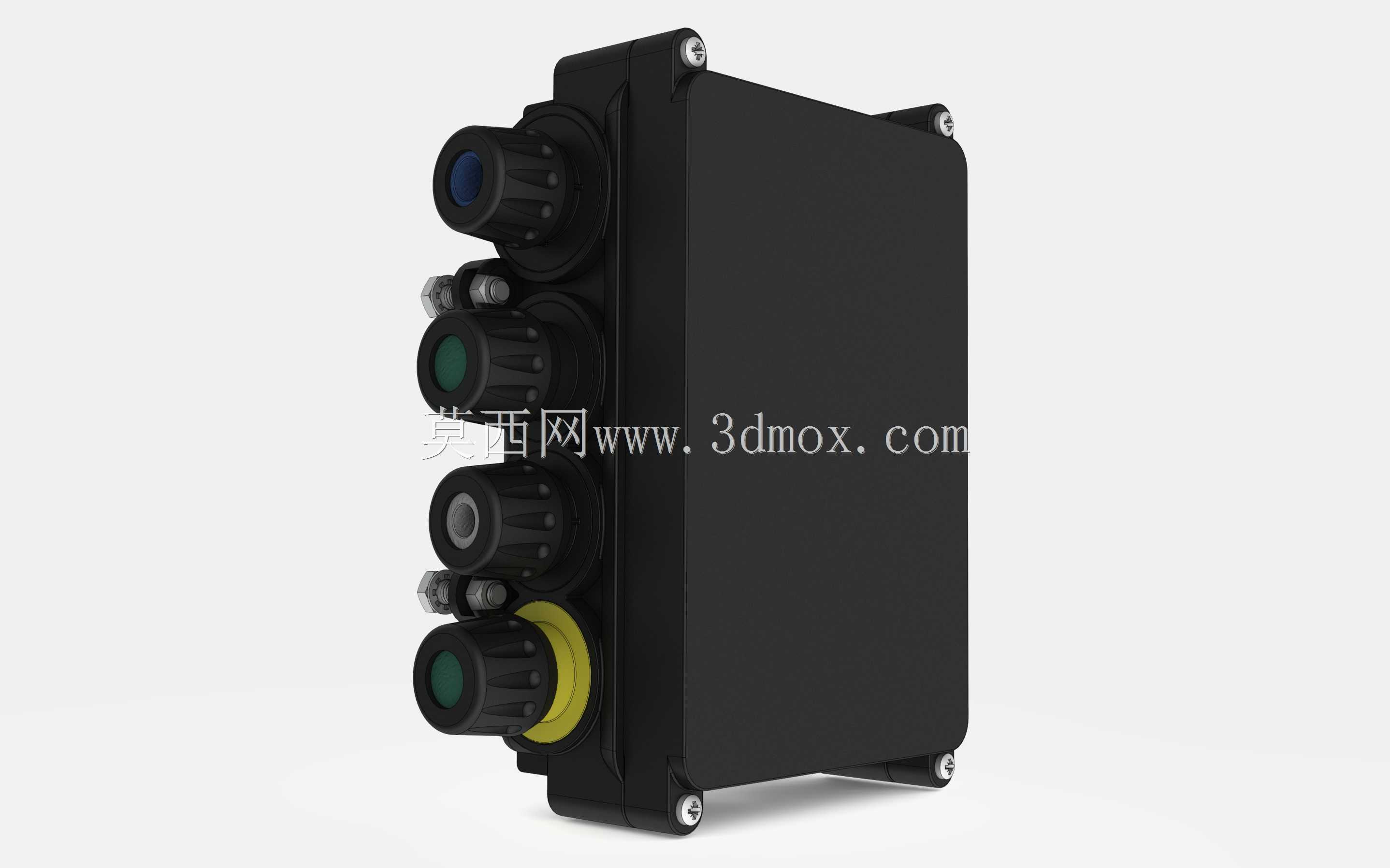

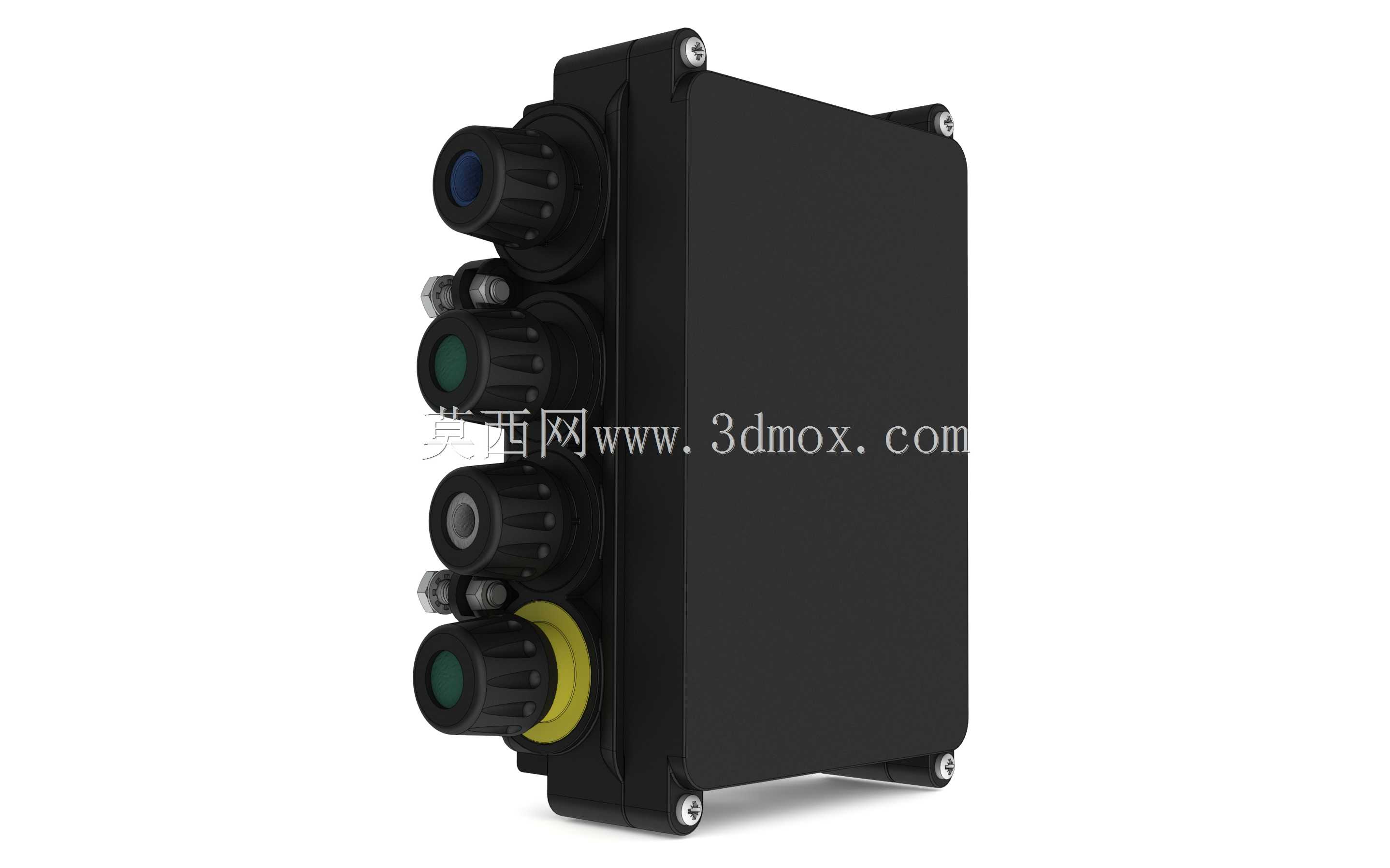

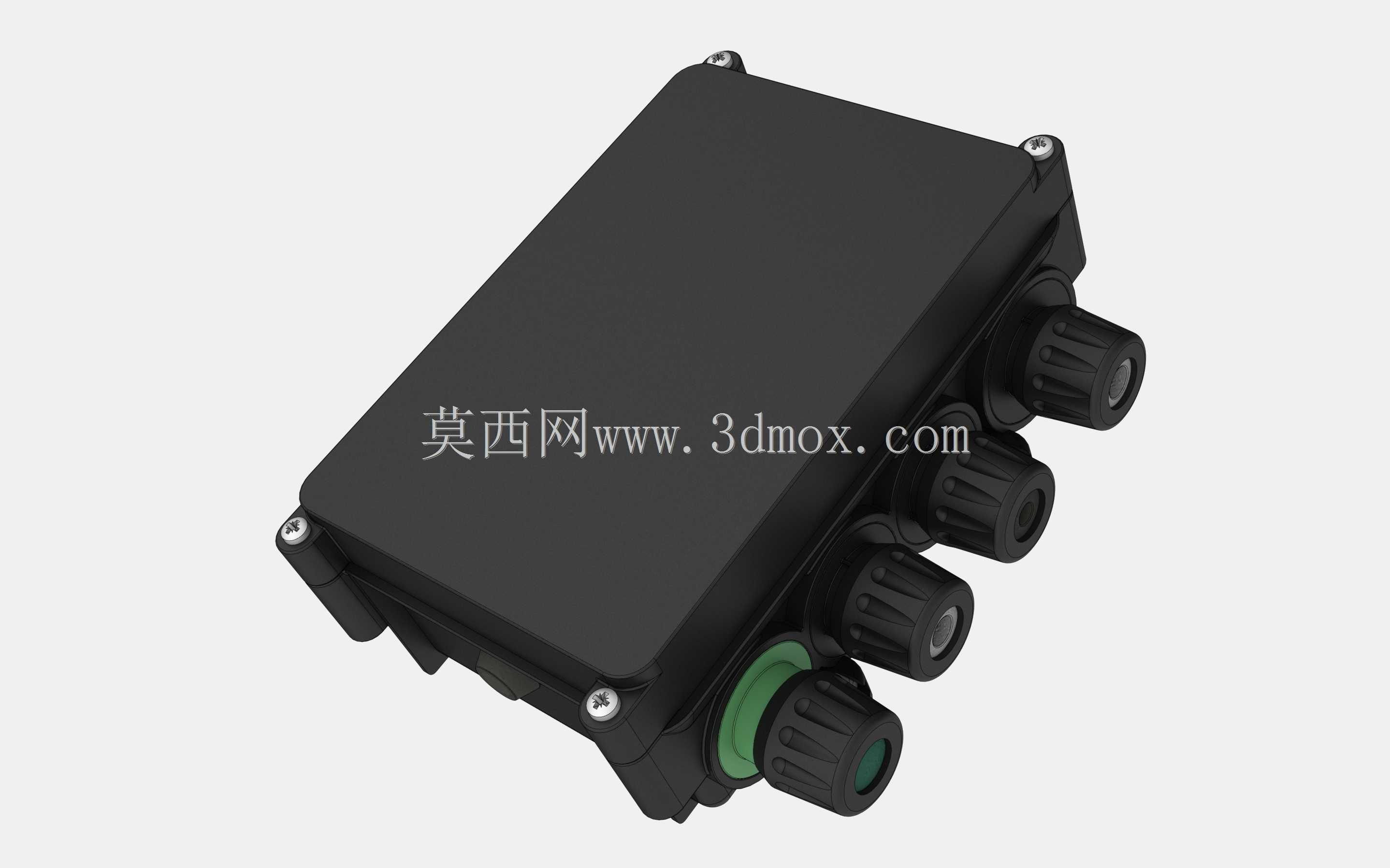

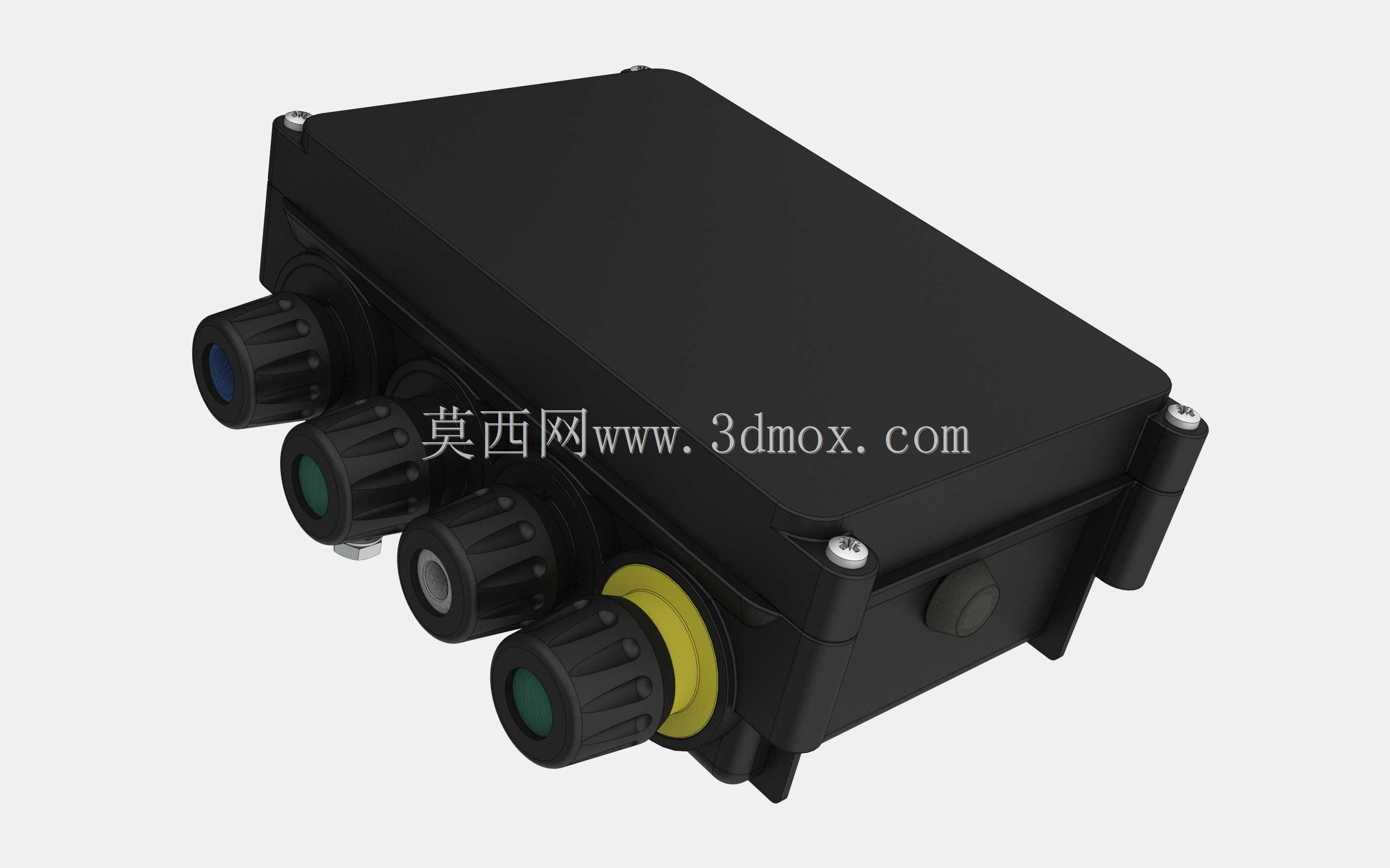

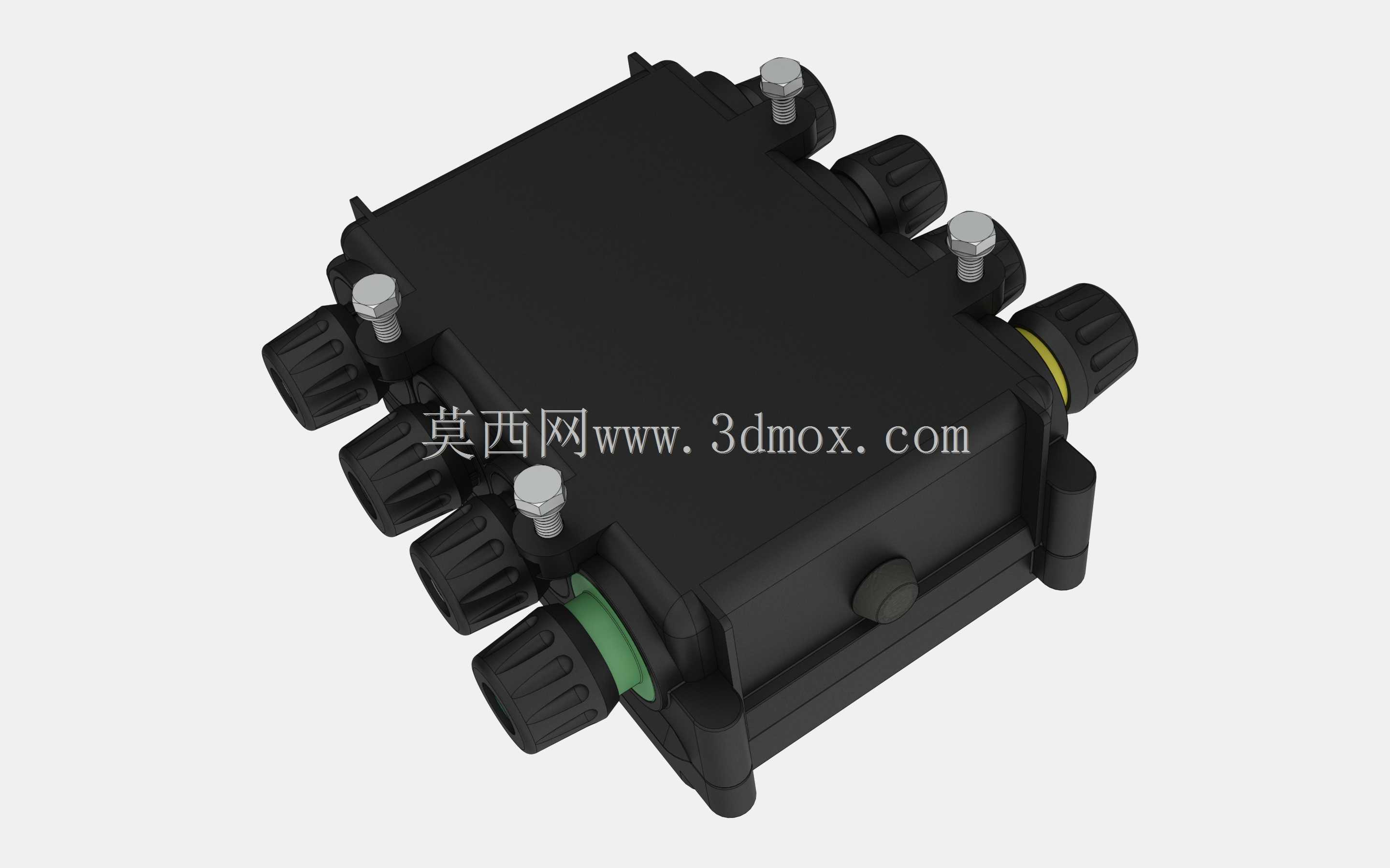

　　四个带锁紧结构的航插式接口全部布置在盒体同一侧，其中最下方接口带黄色标识圈，一般是预留的主供电回路接口，其余三个接口分别对应尾灯、转向灯、制动信号回路，每个接口都带旋紧式防水压帽，接插件插装到位后旋紧压帽就能挤压内部橡胶密封圈，实现IP67级别的密封效果，不会出现车辆涉水时水汽渗入盒内造成回路短路的问题。盒体本身采用玻纤增强尼龙材质注塑成型，相比普通ABS材质，低温下的抗冲击性能提升40%以上，哪怕是零下四十度的寒区作业，被路面飞溅的碎石击中也不会出现壳体开裂的问题。设计思路上，这款接线盒没有采用常见的上下盖全周螺栓锁紧结构，而是在四个角布置内嵌式不锈钢安装螺柱，盒盖和盒体的配合面做了整圈的梯形密封槽，内嵌发泡硅橡胶密封圈，

　　四个角的锁紧螺栓拧紧时，压力能均匀分布在整圈密封面上，不会出现局部密封压合不实的问题；四个安装固定脚直接和盒体一体注塑成型，固定脚位置做了局部加厚，内嵌金属衬套，避免长期振动下螺栓把塑料固定脚硌裂，安装孔的孔距是按照商用车底盘通用的安装横梁孔位设计的，不需要额外做转接支架就能直接固定在标准规格的底盘纵梁上。说下尺寸和安装边界，这款接线盒的整体厚度控制在65mm以内，装在底盘侧梁上不会超出车辆的侧防护边界，不会因为突出过多被路面障碍物刮蹭；接口向外伸出的长度控制在40mm，接插件插装后整体外伸尺寸不超过90mm，给线束弯折预留了足够空间，不会出现线束弯折半径过小导致线芯断裂的问题；盒体内部的走线空间做了分层设计，

　　靠近接口侧预留了接线端子排的安装位，盒盖内侧预留了理线卡的固定槽，接线完成后可以把各回路导线整理固定，避免车辆振动时导线拉扯接线端子造成接触不良。很多工程师选型时容易忽略接线盒的内部凝露问题，这款盒体在最下方的接口旁设计了隐形的呼吸透气结构，采用eptfe防水透气膜，既能平衡盒内外的气压差，避免温度变化时盒内负压吸入水汽，又能阻挡液态水和灰尘进入，不会像全密封结构那样在温差大的环境下内部结露造成电路故障。另外接口的键位设计做了防错处理，不同回路的接口键位角度不一样，现场装配时不会出现插错接口的问题，能大幅降低整车下线时的电气故障排查时间，售后维修时更换接插件也不会出现接错线的情况。盒体表面做了哑光磨砂处理，不会因为长期紫外线照射出现表面粉化开裂的问题，适合车辆长期户外停放的使用场景，所有外露的金属件全部采用304不锈钢材质，哪怕长期接触融雪盐、酸碱泥水也不会出现锈蚀锁死的问题，后期检修拆卸时不需要担心螺栓锈死拆不开。
