卡扣式汽车雨刮连接固定适配结构

　　在商用车售后维修与老款车型配件复配的场景中，雨刮系统的连接适配件属于损耗率不低但常被忽略的小尺寸结构件，尤其是服役年限较长的特种作业车辆、老式越野车型，原厂配件停产后，这类小卡扣的缺失往往直接导致整套雨刮臂无法正常固定，影响雨天行车的视野安全。这类卡扣式适配结构的核心作用，是完成雨刮臂与雨刮片支架之间的刚性连接，同时保证连接位在雨刮往复摆动的高频振动下不出现松脱、移位，还要兼顾拆装的便捷性，方便日常更换雨刮片时的快速操作。

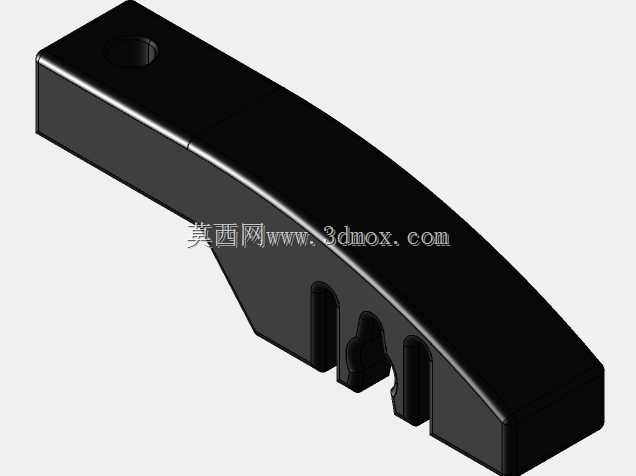

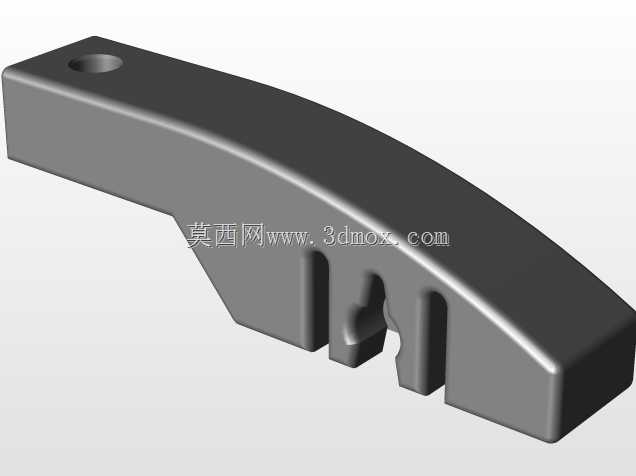

　　从功能特性来看，该适配结构采用7.2×2.6的卡扣卡接尺寸，属于按压式快装结构，不需要额外的螺栓、销钉等紧固件，依靠结构自身的弹性形变完成卡紧锁定。卡接位的尺寸公差控制在±0.1mm范围内，既能够保证推入时的顺畅度，不会出现卡滞难以装配的问题，又能在卡入到位后形成足够的抱紧力，匹配雨刮臂输出端的卡槽尺寸，避免车辆行驶过程中因风阻、振动出现卡扣脱出的故障。结构的受力面做了加厚处理，对应雨刮臂摆动时的扭矩传递路径，把往复摆动的剪切力均匀分散到整个卡扣的支撑面上，避免局部应力集中导致的卡扣断裂。

　　设计这类适配结构时，首先要还原原车雨刮臂连接端的实际安装边界，不能只照搬通用卡扣的尺寸，需要先测量原车卡槽的深度、卡舌的位置、接触面的倾斜角度，再反向推导卡扣的外形轮廓。考虑到3D打印制作的使用场景，结构上做了等壁厚处理，壁厚控制在1.8mm，既保证足够的结构强度，又能减少打印过程中的翘曲变形，不需要额外添加支撑结构就能完成打印制作。卡扣的按压位做了防滑纹理处理，拆卸时用手指按压就能解锁，不需要借助一字螺丝刀等工具撬动，避免撬动时刮伤雨刮臂的漆面。结构的边缘全部做了R0.5的圆角过渡，没有尖锐的棱角，装配时不会割伤操作人员的手部，也不会在安装过程中刮伤雨刮臂的防腐涂层。

　　从安装边界来看，该卡扣装入雨刮臂卡槽后，突出连接面的高度控制在3mm以内，不会和雨刮臂的防尘罩产生运动干涉，雨刮往复摆动的全行程范围内，卡扣的所有轮廓都不会碰到挡风玻璃或者雨刮盖板。卡接到位后会有清晰的到位反馈手感，操作人员不需要反复调整位置，推入到锁定位置就能完成装配，装配单只卡扣的时间不超过5秒，大幅提升雨刮更换的效率。结构的材质适配方面，既可以用常规的PLA材料打印做临时应急使用，也可以用PETG、ABS等耐候性更好的材料打印做长期使用，能够适应-30℃到80℃的工作环境温度，不会因为夏季暴晒、冬季低温出现材质变脆、卡扣失效的问题。

　　在实际装车验证中，这类卡扣结构能够匹配对应规格的雨刮臂连接位，雨刮在高速摆动、最高刮擦频率下，连接位没有出现松旷异响，刮擦过程中雨刮片的压力分布均匀，不会出现局部漏刮、跳动的问题。和原厂金属卡扣相比，3D打印的塑料卡扣在防腐性能上更有优势，长期接触雨水、洗车清洁剂不会出现锈蚀卡死的问题，后期拆卸更换时也不会因为锈迹粘连导致拆卸困难。结构设计上没有多余的冗余特征，整体轮廓紧凑，在满足连接强度要求的前提下尽可能缩小结构体积，不会额外增加雨刮臂端的重量，避免雨刮电机的负载出现不必要的提升。针对老款车型配件难寻的问题，这类小结构的自主建模制作，能够解决售后维修中配件断供的实际痛点，不需要因为一个小卡扣的缺失更换整套雨刮臂总成，大幅降低维修成本。
