冲压工位冲头定位夹持轴结构

　　在连续冲压生产线的冲孔工位，冲头的定位精度直接决定孔位的形位公差与批次一致性，这款夹持轴正是为解决冲头工作过程中绕轴偏转、轴向窜动问题设计的核心定位零件。从实际产线调试经验来看，普通弹性套夹持的冲头在承受连续交变冲裁力时，往往在三千到五千次冲次后就会出现微小偏转，导致冲孔毛刺增大、孔位偏移，严重时还会出现冲头崩刃的情况，这款夹持结构从根源上规避了这类问题。

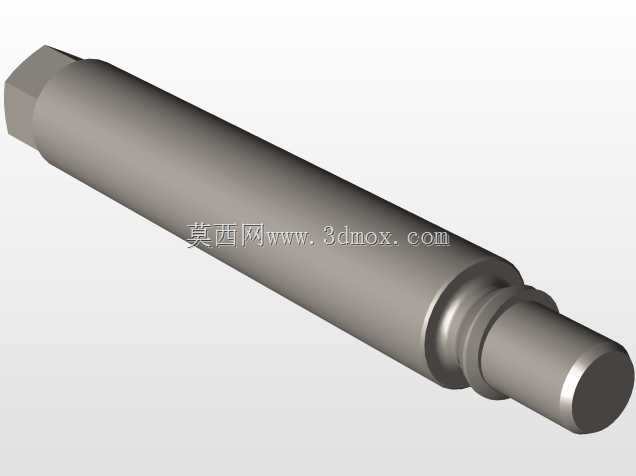

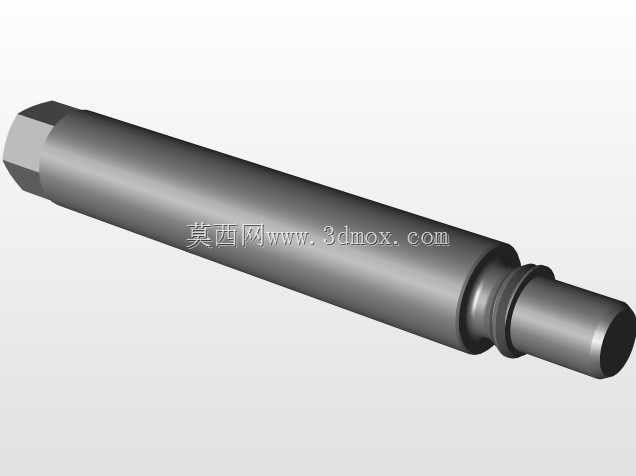

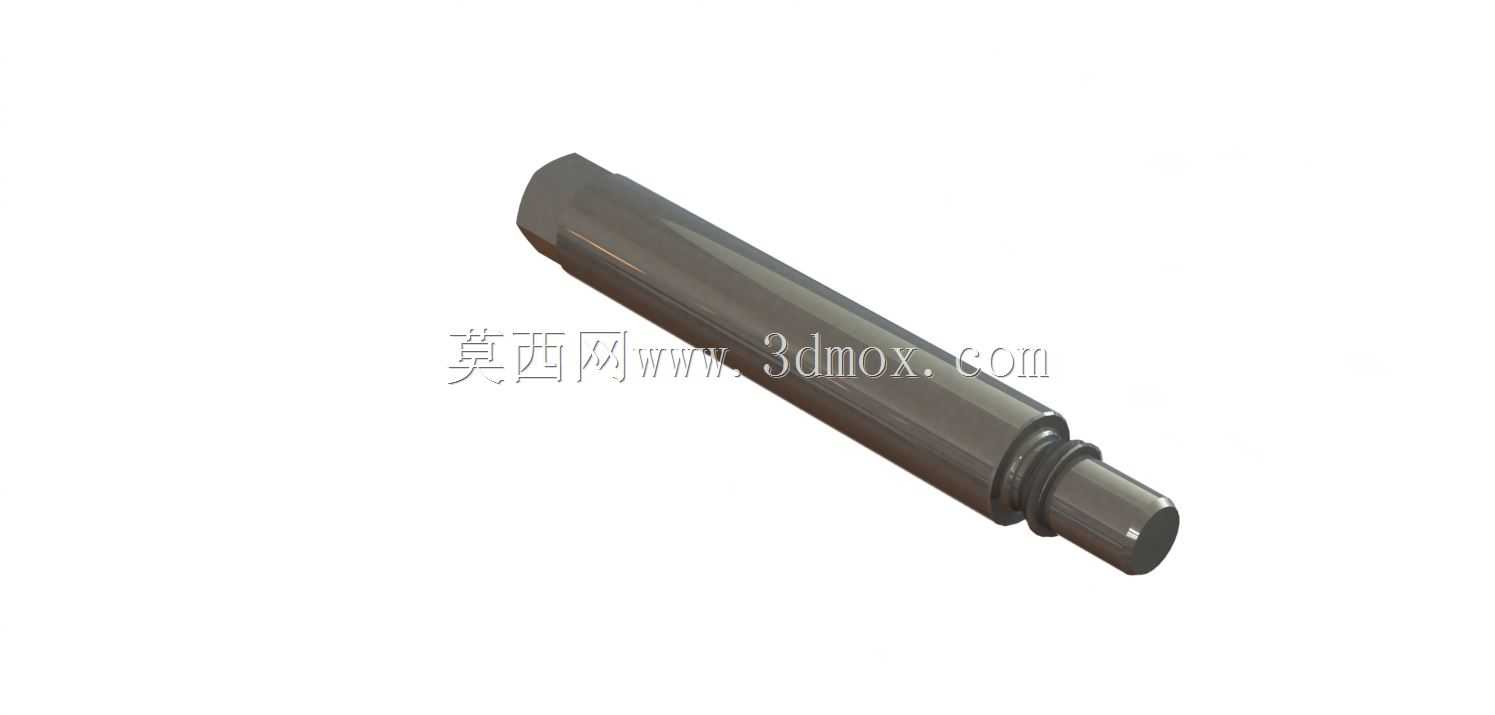

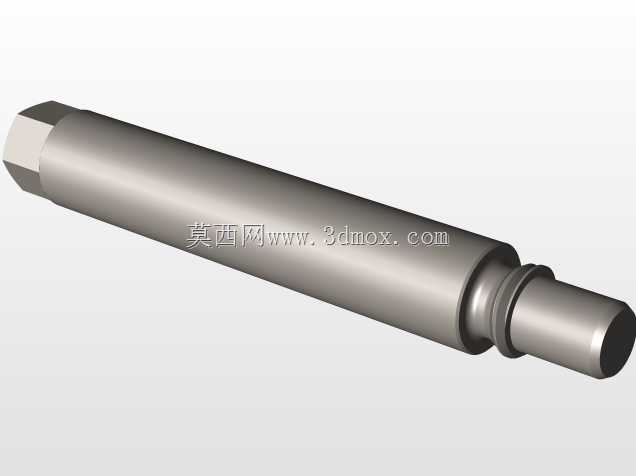

　　整个零件采用阶梯轴式结构设计，不同轴段承担不同功能：最外侧的大直径轴段做了倒角处理，装配时可顺利导入安装孔，避免硬敲导致的安装面磕碰，该轴段与安装基座的孔位采用H7/p6的过渡配合，装配后无径向晃动，承担主要的径向定位作用；紧邻大直径段的环形槽用于安装轴向定位卡簧，装配后卡簧卡入基座的卡槽内，可完全限制夹持轴的轴向窜动，即使承受冲头传递的反向冲击力，也不会出现轴体移位的情况；中间的等直径轴段是夹持主体，内孔与冲头的夹持柄采用小间隙配合，侧壁的防转平面与冲头柄部的扁位贴合，冲头装入后无法绕自身轴线转动，从结构上杜绝了冲头工作过程中偏转的可能；最末端的小直径轴段做了缩径处理，端部预留的螺纹孔可安装锁紧螺钉，冲头装入夹持内孔后，拧紧锁紧螺钉即可将冲头牢牢压在防转平面上，更换冲头时只需松开螺钉即可快速抽换，无需拆卸整个夹持轴，能大幅减少换模调试的时间。

　　从安装边界来看，这款夹持轴的最大外圆直径适配常规冲压模的32mm标准安装孔位，总长度控制在120mm以内，安装时仅需在基座上加工对应深度的安装孔、卡簧槽即可，无需额外改动模座的原有结构，可直接替换传统的弹性套夹持结构，适配10吨到80吨规格的开式冲床冲孔工位。在实际应用场景中，除了常规的金属板材冲孔工位，这款夹持结构也可用于压装工位的冲头定位、钣金折弯工序的定位销夹持，甚至在小型铆接设备上也能用来固定铆接头，只要是需要限制工作头绕轴转动、承受轴向交变载荷的工位，都能通过调整内孔尺寸适配对应的工作头。

　　设计过程中特意将所有轴段的过渡位置都做了R2的圆角处理，避免应力集中导致的轴体断裂，毕竟冲压工位的载荷是高频交变的，直角过渡的轴肩位置很容易在长期载荷下出现疲劳裂纹，圆角过渡能将轴肩位置的应力降低40%以上，大幅提升零件的使用寿命。外圆表面的粗糙度控制在Ra1.6以内，既能保证与安装孔的配合精度，也能减少装配时的磨损，反复拆装也不会出现配合间隙变大的问题。防转平面的平面度控制在0.02mm以内，与冲头扁位完全贴合，不会出现局部接触导致的冲头偏斜，保证冲头的轴线与冲压方向完全重合，冲出来的孔垂直度可控制在0.01mm以内，完全满足精密钣金件的冲孔公差要求。

　　很多一线的模具调试人员都遇到过冲头转位导致的废料卡模问题，轻则需要停机清理废料，重则会打坏凹模，这款夹持结构的防转设计完全是从现场故障痛点出发，没有多余的复杂结构，加工难度低，普通车床配合铣床就能完成加工，后期维护也十分方便，卡簧、锁紧螺钉都是标准件，损坏后可直接替换，不需要专门定制配件。在小批量多品种的冲压生产场景中，只需要更换不同内孔尺寸的夹持轴，就能适配不同直径的冲头，不需要重新加工模座安装孔，能大幅降低多品种生产的工装成本。
