3D打印机用安德3散热结构件

　　在桌面级FDM 3D打印设备的热端系统中，散热部件是保障打印稳定性的核心结构之一，本次涉及的散热结构件，主要服务于热端加热块上方的热隔离需求，避免热量沿进料路径向上传导导致耗材提前软化、堵头、进料不畅等常见打印故障。从实际应用场景来看，这类散热件直接安装在热端加热块与进料喉管的衔接位置，是挤出系统热管理链路里的关键传导节点，日常打印过程中，喉管区域的温度需要稳定维持在耗材玻璃化转变温度以下，才能保证耗材以固态形式顺畅送入熔融腔，一旦散热能力不足，耗材在喉管内提前软化膨胀，就会造成进料阻力骤增，轻则出现打印断料、层间错位，重则直接堵塞喉管需要拆机清理，严重影响打印作业的连续性。

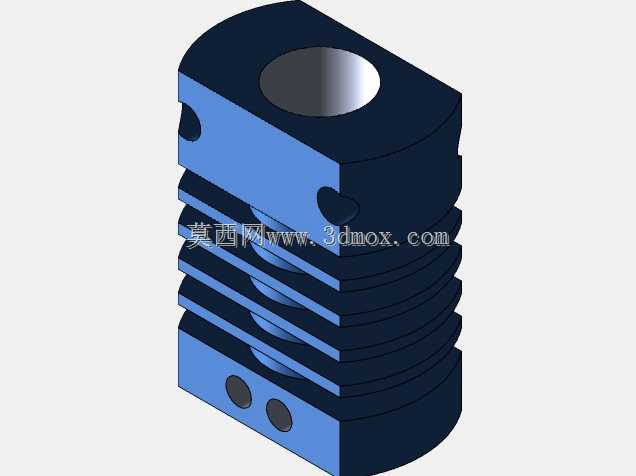

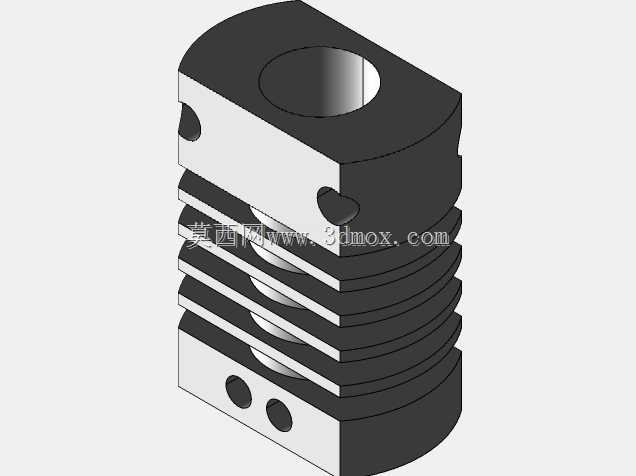

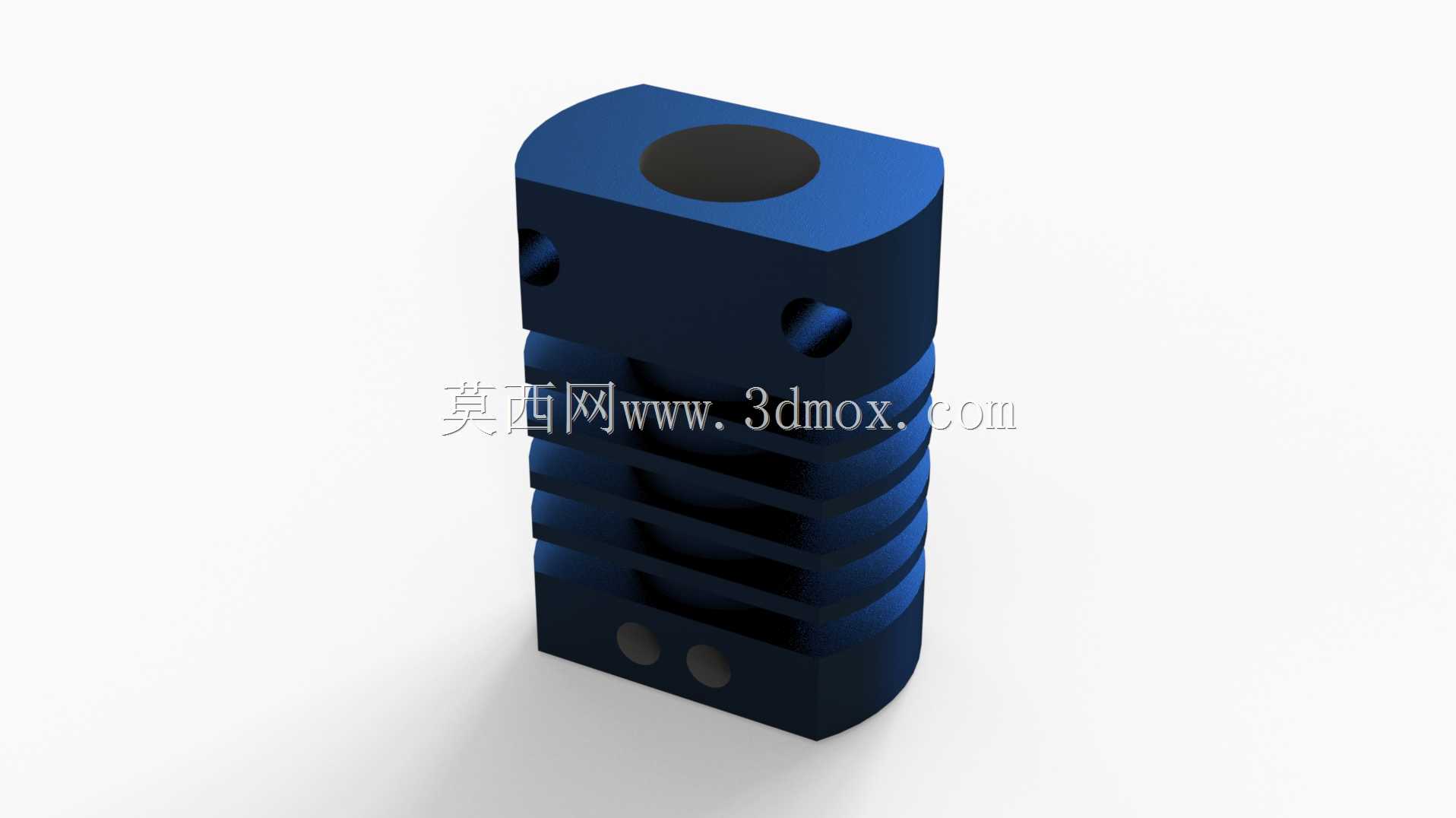

　　从功能特性上看，该散热件采用多鳍片分层式结构设计，主体为带圆弧过渡的柱形结构，顶部开设的同轴通孔用于穿设进料喉管，侧面分布的多个径向小孔用于安装固定螺丝，可直接与热端的固定支架、加热块组件完成锁紧定位，鳍片之间预留的均匀间隙能够大幅增加与空气的接触面积，配合设备自带的散热风扇形成的强制对流风道，可快速将喉管传导上来的热量散逸到周围空气中，有效阻断热量向上传递的路径。结构上的圆弧边角处理并非单纯的外观优化，在实际装配过程中，圆弧过渡能够减少安装时与周边线材、风管的剐蹭，也能避免锐角结构在设备运行振动中产生应力集中，提升长期使用的结构可靠性。

　　从设计思路层面拆解，这类散热件的结构设计完全围绕热传导路径的优化展开：首先是与喉管接触的内孔需要保证足够的同轴度与接触面积，确保喉管上的热量能够快速传导到散热件主体上，避免接触热阻过大导致散热效率打折扣；其次是鳍片的间距、厚度、数量都经过匹配计算，既保证足够的散热面积，又不会因为鳍片过密导致风道阻力过大，影响风扇的气流穿透效果；侧面的安装孔位采用对称式布局，能够兼容不同规格的近程、远程挤出支架安装需求，不需要额外做转接件就能适配多数常见的桌面级3D打印机热端改装方案。底部的两个定位小孔则是用于与加热块上方的隔热硅胶套或者隔热垫片配合定位，避免装配时出现错位，保证热端整体的同轴度，减少耗材进料时的偏磨问题。

　　在外形尺寸与安装边界上，该散热件的整体柱形直径控制在常规热端安装的通用尺寸范围内，不会与X轴运动机构上的其他部件产生运动干涉，轴向长度也匹配常规喉管的散热段长度，安装后不会突出到风扇风道的覆盖范围之外，保证气流能够完全冲刷到所有鳍片表面。安装时需要注意，散热件与喉管的配合面需要涂抹薄层导热硅脂来降低接触热阻，侧面的固定螺丝锁紧力矩要控制在合理范围，避免过大的锁紧力导致散热件变形、喉管被夹偏，影响进料的同轴度。在实际打印作业的连续工况下，该结构能够将喉管上部的温度稳定控制在室温附近，即使是长时间连续打印PLA、PETG等常见耗材，也不会出现喉管过热导致的堵头问题，对于ABS、ASA等需要更高打印温度的耗材，也能通过配合更高转速的散热风扇，满足热隔离的温度要求，有效拓宽了热端的适配耗材范围。

　　从结构设计的工程角度来看，这类散热件的细节处理也充分考虑了加工与装配的工艺性：主体结构采用规则的柱体加鳍片结构，不管是采用CNC铣削加工还是金属3D打印成型，都能比较容易地保证尺寸精度，鳍片的厚度均匀，加工时不会出现薄壁变形的问题；所有孔位的边缘都做了微小的倒角处理，既方便安装时喉管、螺丝的导入，也能去除加工毛刺，避免装配时毛刺掉落影响热端运行。在实际设备改装场景中，这类散热件可以直接替换原有同规格的散热部件，不需要对原有设备的安装结构做修改，更换后能够明显改善热端的散热表现，减少因为散热不足导致的打印故障，降低日常维护的频率，对于需要长时间连续运行的桌面级3D打印作业场景，这类经过结构优化的散热部件能够有效提升设备的运行稳定性，减少因为热端故障导致的打印失败损耗。
