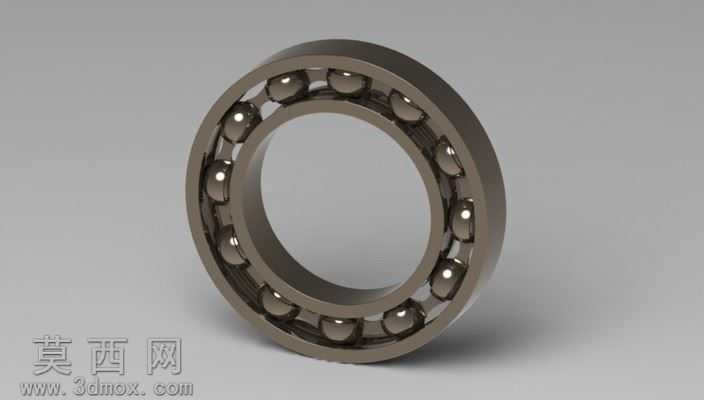

深沟球滚动轴承三维结构设计模型

本模型为标准深沟球滚动轴承的三维参数化设计成果，建模阶段以滚动轴承的通用设计规范为核心依据，先完成整体尺寸的基准定位，以内圈、外圈的同轴度为核心装配约束，搭建完整的零件建模基准体系。首先构建轴承内圈结构：绘制内圈的轴向截面轮廓，通过旋转凸台特征生成内圈基体，精准加工出内滚道的圆弧曲面，严格控制滚道的曲率半径与滚动体直径的匹配公差，保证滚动体与滚道的接触角符合深沟球轴承的设计标准，同时完成内圈定位端面的倒角、安装配合面的精度结构设计，还原真实轴承的安装适配特征。随后完成外圈结构建模：以外圈的外圆柱面为安装基准，同样通过截面旋转生成外圈基体，加工出外滚道的对应圆弧曲面，保证内外滚道的同轴度误差控制在设计允许范围内，同时完成外圈的密封槽、定位倒角等细节结构，还原真实轴承外圈的完整结构特征。接下来完成滚动体与保持架的建模：按照轴承的额定载荷参数计算滚动体的数量与分布直径，生成等直径的钢球滚动体，通过圆周阵列特征将滚动体均匀排布在内外滚道之间，保证每个滚动体的中心均落在滚道的节圆上；保持架采用浪形冲压保持架结构，通过曲面拉伸、阵列、切除等特征完成保持架的兜孔结构设计，兜孔的弧度与滚动体直径适配，既可以对滚动体进行均匀分隔，又能保证滚动体在兜孔内具备合理的转动间隙，避免运转过程中出现卡滞问题。装配阶段采用自底向上的装配逻辑，先将内圈与外圈设置同轴配合，再依次装入滚动体与保持架，添加对应的接触约束与位置约束，保证所有零件无干涉、装配关系符合真实轴承的组装逻辑。渲染阶段采用金属材质体系，内外圈与滚动体赋予高铬轴承钢材质，调整材质的反射度、粗糙度参数，还原轴承钢经过精加工后的金属光泽与细腻的表面质感，保持架赋予冲压冷轧钢板材质，适当降低反射强度体现冲压件的表面特征；场景采用柔和的漫反射光源，添加柔和的环境阴影，突出轴承的环形结构层次与各零件的装配关系，清晰展现深沟球轴承的内部构造，可用于机械结构教学、传动部件选型展示、设备装配模拟等多种场景，模型结构完整，细节还原度高，符合工业级三维模型的设计标准。
