金属支架橡胶轮工业万向脚轮结构

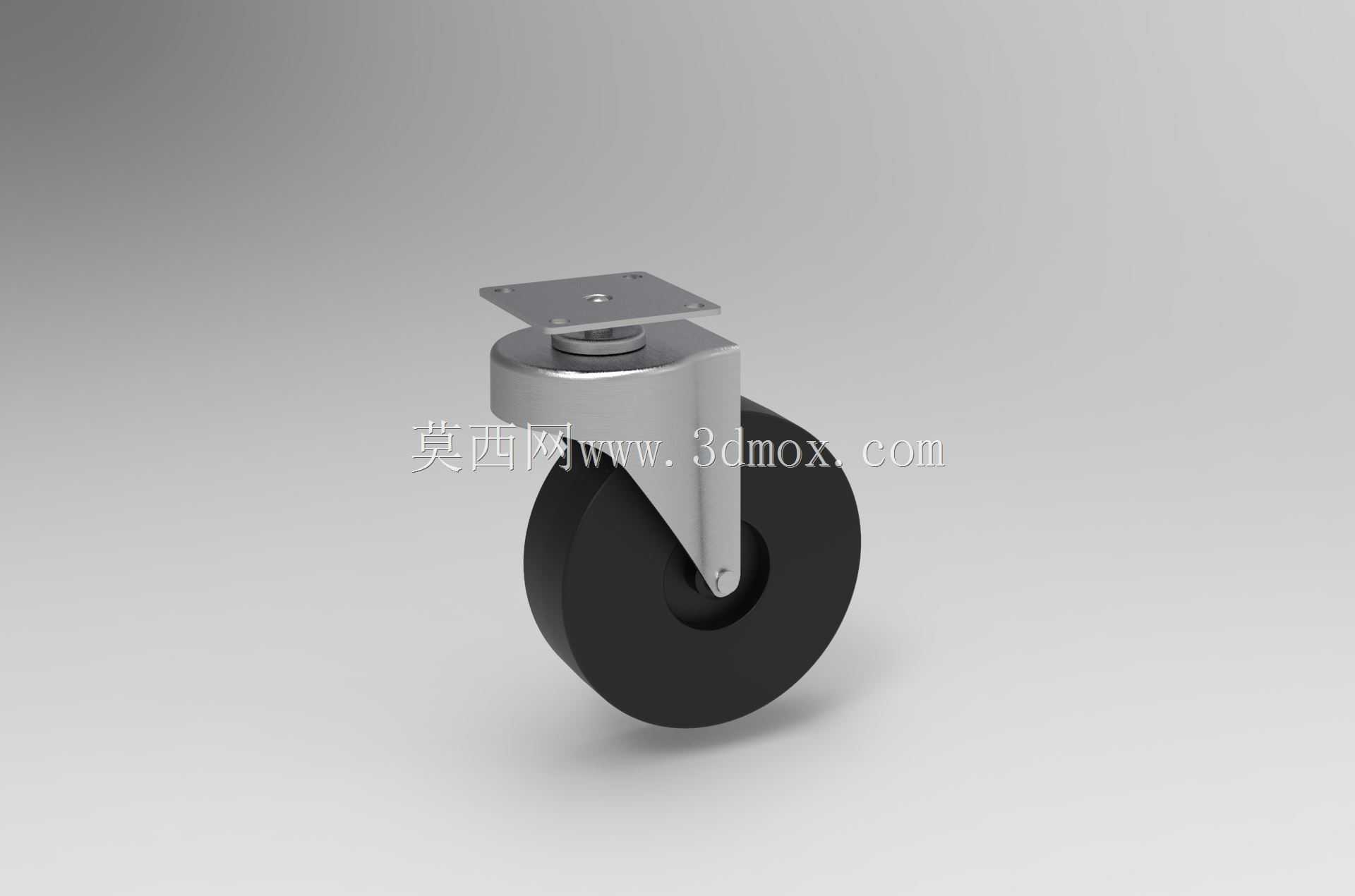

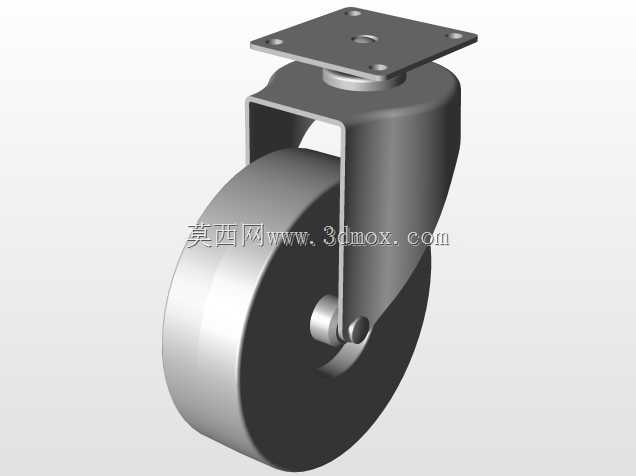

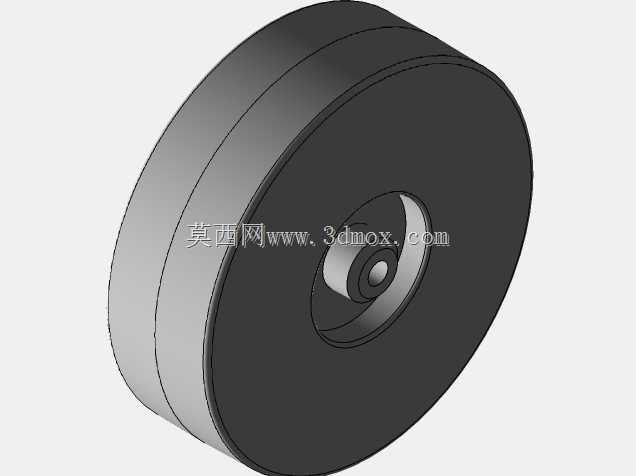

　　在车间周转设备、轻型工业机具、商用移动柜体的实际应用场景里，这类带金属安装支架的橡胶脚轮是承担移动功能的核心部件，日常工况中需要兼顾移动顺滑性、承重稳定性以及对地面的保护性，不少设备选型时会忽略脚轮的安装边界与转向结构匹配度，导致后期使用出现卡滞、轮面磨损过快甚至支架变形的问题。从结构设计逻辑来看，这款脚轮采用顶部平板安装的固定方式，安装面预留了对应螺栓过孔，适配多数设备底部的安装孔位布局，安装时不需要额外做复杂的转接结构，只需要匹配对应规格的紧固件即可完成固定，安装边界的预留尺寸刚好覆盖常规轻型设备的底部安装空间，不会出现支架突出设备底面造成磕碰的问题。转向部分采用回转式连接结构，支架上部与安装座之间设置了回转配合面，能够实现360度水平方向转动，推行过程中可以灵活调整行进方向，不会出现转向卡滞的问题，支架主体采用金属材质一体成型结构，连接部位做了加厚处理，应对日常的侧向冲击力时不会出现焊缝开裂或者支架弯折的情况，适配100kg以内的单轮承重需求，满足多数轻型移动设备的载重要求。轮体部分采用橡胶材质成型，轮面做了圆弧过渡处理，接触地面时的受力面均匀，滚动过程中不会对环氧地坪、瓷砖地面造成硬划伤，同时橡胶材质本身具备一定的减震效果，在经过车间地面的微小接缝或者细小凸起时，能够缓冲部分震动，避免设备上搭载的精密部件受震动影响精度。轮体与支架之间采用销轴连接，销轴两端做了防脱限位处理，长期使用不会出现销轴脱出、轮体脱落的问题，

　　轮体内部的转动配合面预留了润滑间隙，日常维护时只需要定期加注润滑脂即可保证转动顺滑，不需要频繁拆解更换部件。实际选型过程中，需要注意安装面的平面度要求，如果设备底部安装面存在明显翘曲，强行紧固螺栓会造成安装座变形，进而影响转向结构的配合间隙，导致转向阻力变大甚至无法转向，同时要根据实际使用场景的地面情况确认轮径大小，这款脚轮的轮径尺寸适配平整硬化地面的使用场景，如果是在有明显坑洼或者杂物较多的地面使用，需要选择更大轮径的型号避免卡滞。不少结构设计人员在做移动类设备建模时，容易忽略脚轮的安装高度尺寸，导致设备整体离地高度不符合设计要求，或者脚轮安装后与设备底部的其他结构产生干涉，这款脚轮的整体安装高度经过实际校核，

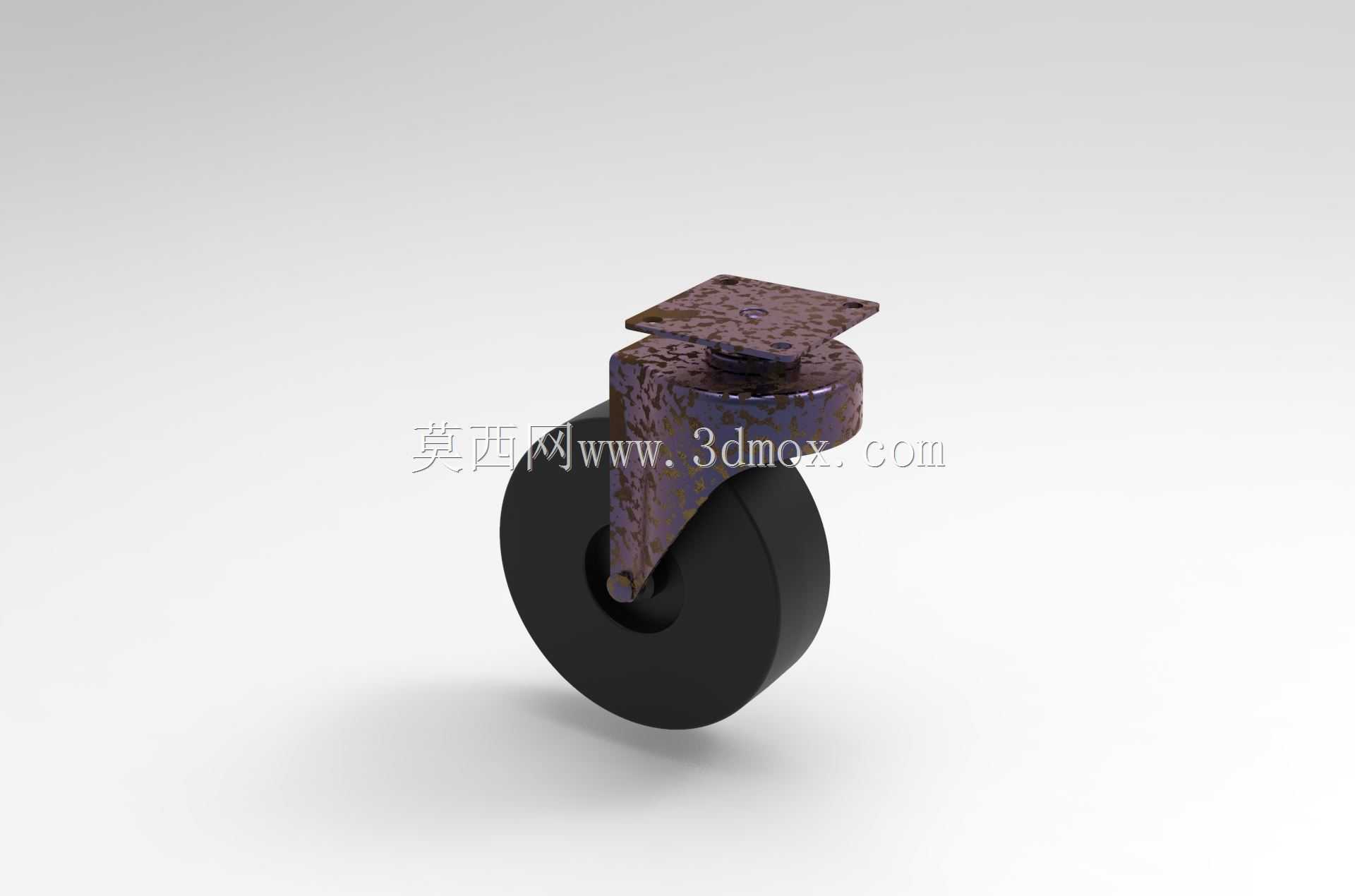

　　支架转动过程中不会与上方的安装平面产生剐蹭，轮体转动时也不会与支架的支腿部分接触，建模时只需要按照安装孔位的定位尺寸预留安装空间即可，不需要额外做避让结构的调整。在工装夹具、移动工作台、轻型物料架的配套设计中，这类脚轮的应用占比很高，相比全金属轮体，橡胶轮面的运行噪音更低，车间内多台设备同时移动时不会产生过大的噪音污染，同时橡胶材质的抓地力更好，在带有轻微坡度的地面上停放时，配合刹车结构可以稳定停驻，不会出现自行滑移的问题。从建模细节来看，支架表面的做旧质感还原了实际工业使用中的金属表面氧化状态，轮体的橡胶材质质感也贴合实际产品的表面特征，各个部件的配合间隙都按照实际装配公差做了预留，不存在干涉问题，能够直接用于设备装配的干涉检查、

　　运动仿真环节，不需要再做额外的结构调整。设计这类脚轮结构时，核心要平衡三个维度的参数：首先是承重能力与支架厚度的匹配，金属支架的厚度需要对应额定承重下的抗弯强度，避免长期承重出现塑性变形；其次是轮面材质与使用场景的匹配，橡胶材质适合室内平整地面，如果是室外粗糙地面则需要选用更耐磨的聚氨酯或者尼龙材质；最后是安装接口的通用性，顶部平板的安装孔位需要符合行业通用的孔距标准，降低用户的安装适配成本。实际装配过程中，需要注意销轴的铆接力度，既要保证轮体转动无卡滞，又要避免轴向窜动量过大，导致轮体摆动量超标，影响推行的稳定性。不少初次选型的设计人员会盲目选择大承重脚轮，反而造成设备整体高度过高、成本浪费的问题，这款脚轮的承重区间刚好覆盖多数轻型移动设备的需求，安装尺寸紧凑，不会过多占用设备底部的结构空间，是轻型移动类设备的理想配套部件。
