带支架重载定向工业滚轮组件结构

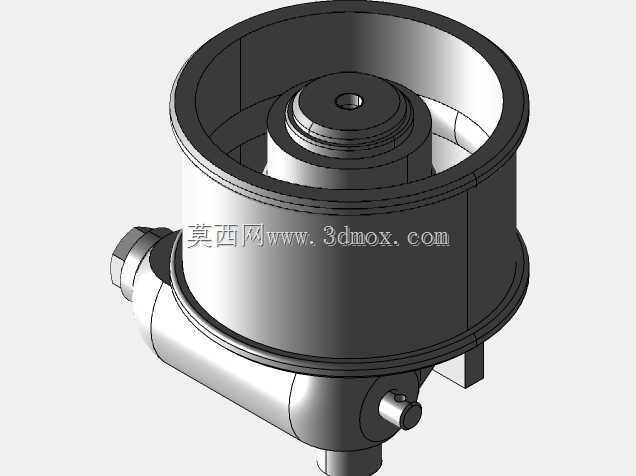

　　这款定向滚轮组件的设计，首先要匹配车间重型工装台车、固定式输送线接驳工位、仓储重型货架移动单元的实际承载需求，日常工况下需要承受数百公斤的静载荷与动载荷冲击，因此在结构设计上优先做了载荷路径的优化。从结构来看，滚轮采用宽幅轮面设计，轮缘做了圆弧过渡处理，既可以在平整的环氧地坪、钢板地面上顺畅滚动，也能适应轻微不平整的车间水泥地面，避免轮面局部应力集中导致的过早磨损。轮体中心的轴孔配合衬套结构，衬套选用耐磨自润滑材质，不需要频繁加注润滑脂就能保证转轴的转动顺畅，同时能降低转轴与轮体之间的磨损速率，延长组件的整体使用寿命。

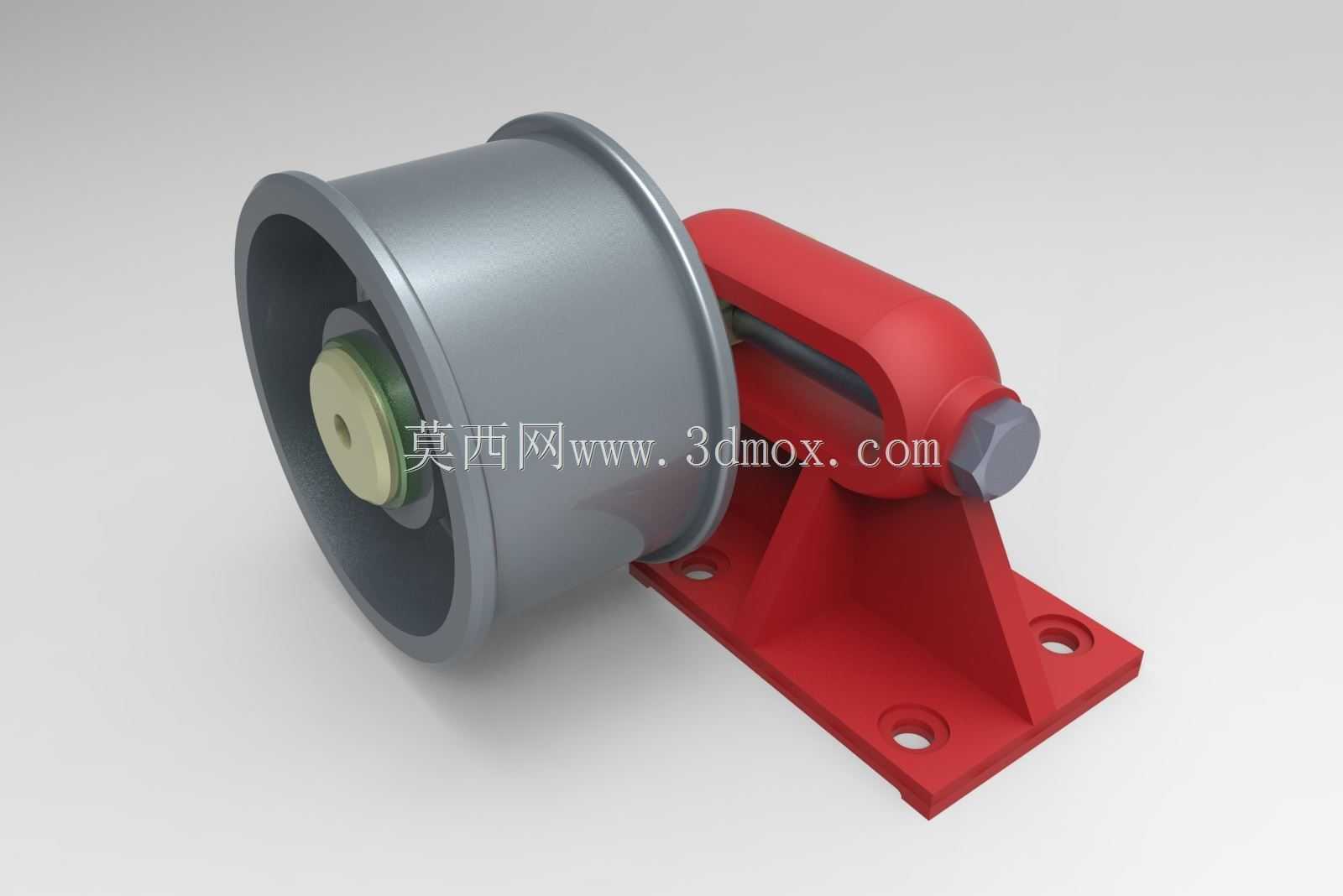

　　支撑支架采用一体式铸钢成型后做表面喷涂处理，红色的涂层不仅是外观标识，更能起到车间环境下的防锈防腐蚀作用，避免长期接触地面潮气、车间油污导致的支架锈蚀。支架的安装底座设计了两个长圆形安装孔，这种孔型的设计是为了适配安装时的位置公差，现场安装时不需要严格对准孔位就能完成固定，降低现场装配的难度，安装孔的孔径匹配常规的M12或者M16膨胀螺栓、连接螺栓，不需要额外定制紧固件就能完成装配。支架与滚轮的连接采用销轴加防松端盖的结构，销轴贯穿支架两侧的支撑耳与滚轮中心孔，端部用六角端盖做轴向限位，防止滚轮在运行过程中出现轴向窜动，同时这种可拆卸的结构也方便后期轮体磨损后单独更换滚轮，不需要整体更换整个支架组件，降低后期维护成本。

　　在实际应用场景中，这类定向滚轮通常是四个为一组搭配使用，两个定向轮搭配两个万向轮组成完整的移动支撑系统，定向轮负责保证行走方向的直线性，避免台车移动时出现跑偏的情况，适合长距离直线移动的重型工装转运场景，比如车间内的模具转运台车、重型工件周转架、生产线旁的固定式料架移动单元，都可以采用这类滚轮组件做行走支撑。设计过程中需要重点校核支架支撑耳的抗弯强度，当滚轮承受偏载的时候，支撑耳位置是应力集中的区域，因此在支撑耳与底座的连接位置做了加强筋结构，加强筋从底座平面一直延伸到支撑耳中部，大幅提升支架的抗侧弯能力，避免重载下支撑耳出现变形断裂的问题。

　　轮体的材质选用高密度铸铁或者铸钢材质，轮面做了精车处理，表面粗糙度控制在合理范围，既保证滚动时的顺畅度，也不会因为轮面过于光滑导致在轻微坡度地面出现打滑的情况。转轴与支架支撑耳的配合采用过渡配合，保证转轴不会在支撑耳内出现转动，所有的转动摩擦都集中在滚轮与衬套之间，这样的设计能把磨损集中在可更换的衬套零件上，后期维护只需要更换衬套就能恢复转动精度，进一步降低全生命周期的使用成本。安装底座的平面做了铣平处理，保证与被安装设备的底面完全贴合，避免安装后出现应力集中导致的底座变形，底座的厚度经过载荷校核，在额定载荷下不会出现下凹变形，保证滚轮始终垂直于地面接触，不会出现轮面偏磨的情况。

　　从安装边界来看，整个组件的安装高度从底座底面到轮体最顶端的尺寸经过优化，既保证了足够的离地间隙，避免地面凸起物磕碰支架底部，也不会因为安装高度过高导致设备整体重心抬升，影响移动时的稳定性。轮体的宽度设计兼顾了承载能力与滚动阻力，过宽的轮体会增大滚动阻力，过窄的轮面则会增大对地面的压强，容易损伤地坪表面，这款滚轮的轮宽经过反复测算，在额定载荷下对地面的压强控制在普通环氧地坪可以承受的范围内，不会在长期使用后压坏地坪涂层。支架的两侧支撑耳间距刚好匹配轮体的宽度，轮体与支撑耳之间预留了微小的间隙，既不会因为间隙过大导致轮体窜动，也不会因为间隙过小导致灰尘、铁屑进入缝隙后卡住滚轮，间隙的大小控制在1毫米左右，既能阻挡大颗粒杂物进入转动部位，也能保证轮体转动不受干涉。
