半开式离心叶轮精密三维设计作品

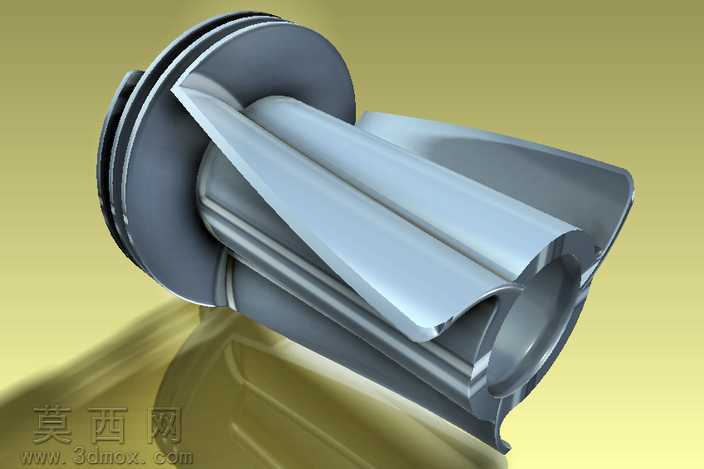

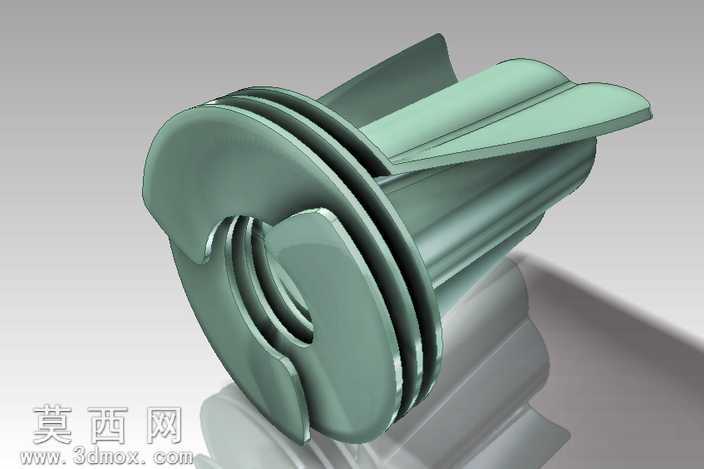

本作品为半开式离心叶轮的三维数字化设计成果，建模阶段依托参数化三维设计软件完成全流程构建，首先基于离心叶轮的气动设计基础参数，确定叶轮的进口直径、出口宽度、叶片安装角等核心几何参数，通过草绘绘制叶轮轮毂的回转截面轮廓，利用回转特征生成一体化的轮毂基体结构，轮毂部分采用阶梯式轴段设计，预留了与传动轴配合的定位轴颈、密封件安装槽位以及轴向锁紧的定位端面，保证后续装配环节的定位精度与连接可靠性。叶片建模过程中，采用空间曲面放样的构建方式，依据气流流动轨迹绘制叶片进口边与出口边的空间型线，通过多截面曲面命令生成光滑连续的叶片型面，叶片采用大扭角设计，从进口端到出口端平滑过渡，保证气流在叶道内的流动平顺性，减少流动损失与气动噪声，叶片与轮毂的连接位置做了圆角过渡处理，避免应力集中问题，提升叶轮整体的结构强度。模型完成主体结构构建后，对所有锐边进行了倒角处理，对配合面做了精度预留，保证模型可直接对接后续的工程图生成、数控加工编程以及仿真分析环节。渲染阶段采用金属材质赋予叶轮整体，模拟锻造铝合金或不锈钢的金属质感，调整材质的粗糙度、反射率参数，还原机械加工后的金属表面光泽，背景采用渐变暖色调突出叶轮主体结构，通过光影调整清晰展现叶片的曲面形态、轮毂的阶梯结构以及各部分的连接关系，直观呈现叶轮的整体结构特征。该叶轮作为流体机械的核心动力部件，可应用于离心压缩机、通风机、涡轮增压器等设备的核心做功单元，设计过程中兼顾了气动性能与结构可靠性，叶片型线的光滑度、轮毂的结构强度均经过参数化校验，模型几何特征完整，无破面、重叠等几何错误，可直接用于后续的性能仿真、结构优化以及生产制造参考，完整还原了半开式离心叶轮的典型结构特征，清晰展现了叶片与轮毂的连接方式、轴段的配合结构以及整体的空间形态。
