杠杆式法兰连接重锤安全阀三维设计

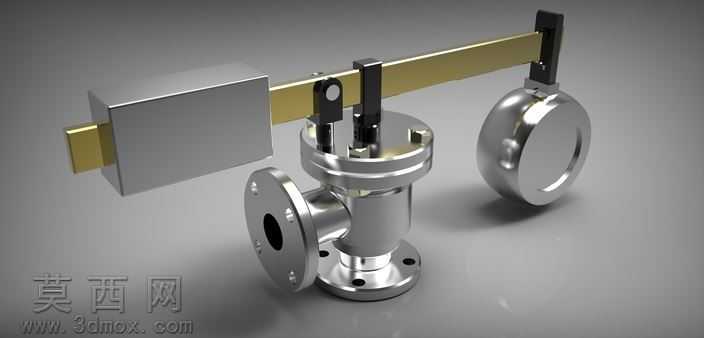

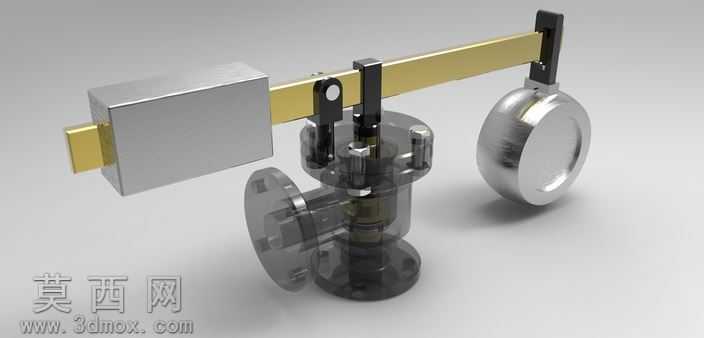

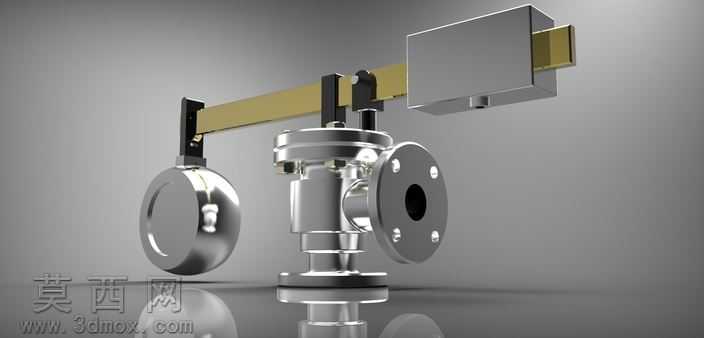

本作品为杠杆式重锤安全阀的三维参数化设计成果，建模阶段采用Pro/Engineer完成全零件的特征化构建，首先依据安全阀的工作原理拆分核心功能模块：包含底部法兰连接阀体、中部阀瓣启闭组件、上部杠杆支撑座、长力臂杠杆、可调重锤组件、侧部介质出口法兰六大核心部分。建模过程中严格遵循机械设计公差规范，对阀体的法兰螺栓孔、密封面、阀杆导向孔等关键配合部位采用精确尺寸约束，确保各零件装配时无干涉，可实现虚拟装配下的启闭动作模拟。材质与渲染阶段，针对阀体、阀杆、杠杆等金属承压部件，赋予抛光不锈钢材质，调整金属粗糙度、反射率参数还原工业金属的哑光金属质感，对重锤部件做铸铁材质的肌理区分，通过环境HDR贴图打光，突出零件的曲面过渡、棱角细节与装配层次，渲染输出的效果图清晰展现阀门的整体结构与各部件的连接关系。结构设计上，该安全阀采用经典杠杆重锤工作原理，通过调整重锤在杠杆上的位置改变力矩，从而设定阀门的开启压力值，当管道内介质压力超过设定值时，介质推力克服重锤力矩带动阀瓣抬起，介质从侧部出口泄压，压力回落至安全值后阀瓣自动回座密封，相比弹簧式安全阀，该结构开启压力稳定、调整直观，适用于低压工况下的锅炉、压力容器、工业管道的超压防护。设计过程中重点优化了杠杆支撑点的铰接结构，采用销轴铰接配合耐磨衬套的结构设计，减少杠杆动作的卡滞风险，同时对阀体的流道做圆弧过渡处理，降低泄压时的介质流动阻力，法兰连接尺寸符合通用管道连接标准，可直接适配常规工业管路的安装需求，整体模型结构完整，细节还原度高，可用于教学演示、产品结构验证、虚拟装配仿真等场景。
