帕克品牌角式制冷截止阀三维结构设计

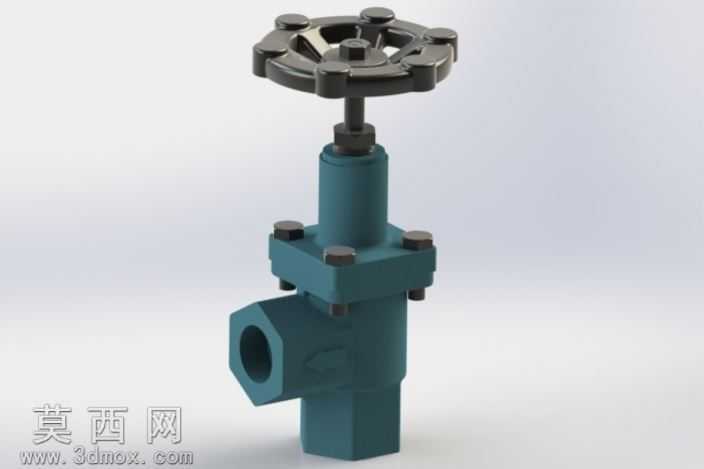

本次三维建模围绕帕克品牌角式制冷截止阀展开，采用SolidWorks完成全参数化建模流程，首先梳理该类阀门的核心功能逻辑：作为制冷系统管路中的通断控制部件，角式结构可适配管路90度转向的安装场景，减少管路弯折带来的流阻损耗。建模阶段先从阀体主体入手，采用拉伸、切除、拔模等基础特征构建阀体的承插焊连接端口，端口内径与壁厚严格匹配3/4英寸制冷管路的通用安装标准，阀体内部流道做平滑过渡处理，避免直角结构造成的冷媒流动紊流，阀体外部的螺栓连接凸台采用阵列特征完成，保证四个螺栓安装位的位置度公差符合装配要求。阀盖部分与阀体采用法兰螺栓连接结构，建模时预留密封垫片的安装槽位，阀杆与阀盖的配合段做阶梯轴结构设计，分别适配填料密封段、手轮连接段的尺寸需求，手轮部分采用轮辐式结构，通过圆周阵列完成五个轮辐的特征构建，手轮边缘做防滑滚花结构处理，顶部设置阀位标识的凸台结构。材质渲染阶段，阀体与阀盖采用深青绿色铸钢材质，还原工业制冷阀门的漆面质感，手轮采用灰黑色铸铁材质，螺栓、阀杆外露部分采用金属镀锌的亮银色质感，密封部位采用深色橡胶材质区分，渲染时添加柔和的环境光，突出阀体各部件的结构层次与装配关系。设计过程中充分考虑该系列阀门的多配置拓展性，可通过修改特征参数快速切换直通阀、三通阀等不同结构形式，也可调整连接端参数适配螺纹连接、承插焊接等不同安装需求，同时在模型中添加管路连接点，方便后续在制冷系统管路装配中直接调用，完成整个制冷回路的布局设计，模型各部件的配合间隙均参考实际工业阀门的装配公差设置，保证虚拟装配下无干涉问题，可直接用于工程出图、装配模拟以及制冷系统的数字化样机搭建。
