卧式单级离心泵结构三维设计

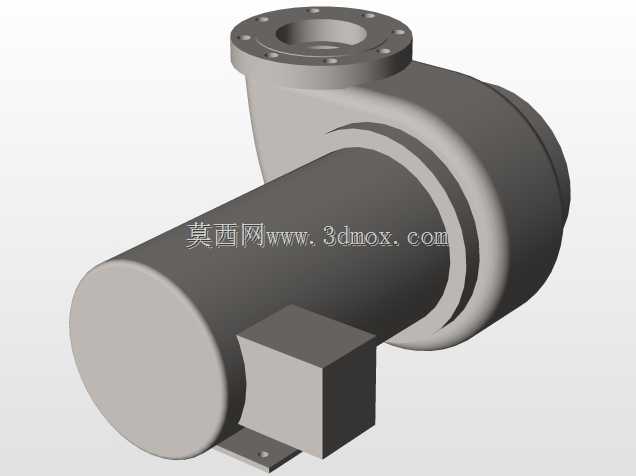

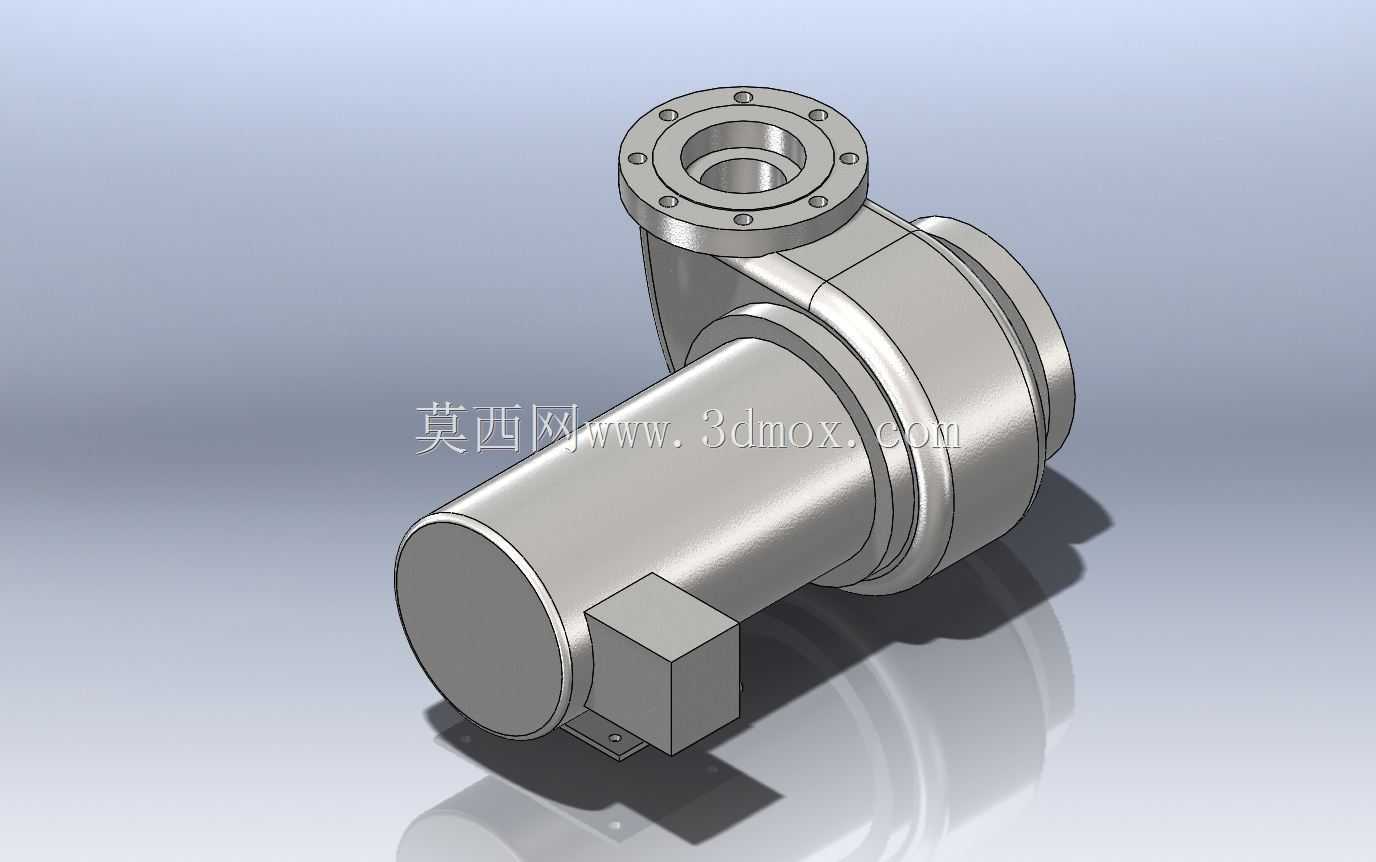

　　在民用供水、工业循环水系统、中小型工艺流体输送场景中，这类卧式直联离心泵是应用覆盖度极高的流体输送设备，区别于立式管道泵的安装形式，它采用电机与泵体同轴直联的布局，不需要额外设置联轴器护罩、独立轴承座等部件，整体结构紧凑，对安装空间的竖向高度要求更低，适合布置在地面设备层、泵房常规机位等场景，日常检修时不需要拆解管路即可完成机封、叶轮等易损件的更换，运维门槛相对更低。从结构设计逻辑来看，这款泵的过流段采用蜗壳式结构，进水端为轴向直通设计，出水端采用法兰连接结构，法兰端面上均匀布置螺栓孔，可直接与对应通径的工艺管路对接，法兰密封面采用突面形式，适配常规橡胶垫片或金属缠绕垫片，满足中低压工况下的密封要求。泵腔内部的叶轮采用闭式结构设计，

　　流道平滑过渡，可在输送清水或物理化学性质与水相近的无颗粒流体时保持较高的水力效率，叶轮与电机输出轴直接连接，传动过程中无额外功率损耗，相比带传动结构的泵型，整体传动效率可提升5%到8%左右。泵体与电机的连接段设置有独立的连接支架，支架上预留有安装地脚，地脚螺栓孔采用长圆孔设计，安装时可根据现场基础的预埋螺栓位置进行小范围调整，降低现场施工的对位精度要求。电机部分采用标准卧式B3安装结构，接线盒设置在泵体侧方，可根据现场布线需求调整接线方向，适配左侧、右侧或上方进线的不同布线场景，避免接线时与周边管路、桥架产生干涉。从安装边界来看，整机的重心落在泵体与电机连接的支架位置，安装时需要保证基础平面的平面度误差不超过2mm/m，

　　避免运行过程中因为基础不平产生附加振动，影响机械密封的使用寿命。进水端与出水端的法兰同轴度、垂直度公差控制在GB/T 3216规定的标准范围内，对接管路时不允许强行对口连接，防止管路应力传递到泵体上导致蜗壳变形、叶轮擦腔等问题。在设计建模过程中，需要重点关注几个配合尺寸的公差控制：首先是泵腔与叶轮的径向间隙，间隙过大会导致容积效率下降，间隙过小则容易在运行过程中因为热膨胀、轴挠度变形出现叶轮与泵腔碰磨的问题，常规常温清水工况下，该间隙控制在0.3mm到0.5mm之间较为合适；其次是机械密封的安装定位尺寸，机封的静环与动环的压缩量需要控制在产品要求的范围内，压缩量过大容易导致机封端面过快磨损，压缩量过小则会出现密封面泄漏的问题；另外，

　　连接支架与电机、泵体的配合止口需要保证较高的同轴度，止口配合采用H7/h6的间隙配合，既方便装配时的对位，又能保证电机轴与泵腔中心的同轴度要求，避免运行过程中轴系出现额外的径向载荷。这款泵的结构设计没有设置独立的轴承箱，依靠电机本身的轴承支撑整个轴系，因此在选型应用时需要注意，输送介质的温度不能超过电机轴承的耐温上限，常规配置下适合输送温度不超过80摄氏度的流体，如果需要输送更高温度的介质，则需要在泵体与电机连接段增加散热腔结构，避免热量传递到电机端导致轴承润滑脂失效、电机绕组过热等问题。在实际管路系统布置时，泵的进口端需要设置偏心异径管，避免管路高点积气导致泵气蚀，出口端需要设置止回阀与检修闸阀，防止停泵时水锤冲击损坏叶轮，同时方便后续检修时切断管路。从建模细节来看，所有的铸造圆角、壁厚过渡都按照实际铸造工艺要求进行了处理，泵体蜗壳的壁厚按照耐压等级要求均匀设置，法兰位置的壁厚做了局部加厚处理，避免螺栓锁紧时出现局部应力集中导致铸件开裂的问题，电机外壳的散热筋、接线盒的密封结构、地脚的加强筋等细节都做了还原，可直接用于虚拟装配校验、泵房布局模拟、教学演示等场景，也可作为同类型泵产品改型设计的基础模型，根据不同的流量、扬程参数调整叶轮直径、蜗壳流道尺寸、进出口通径等参数，快速衍生出不同参数规格的产品模型。
