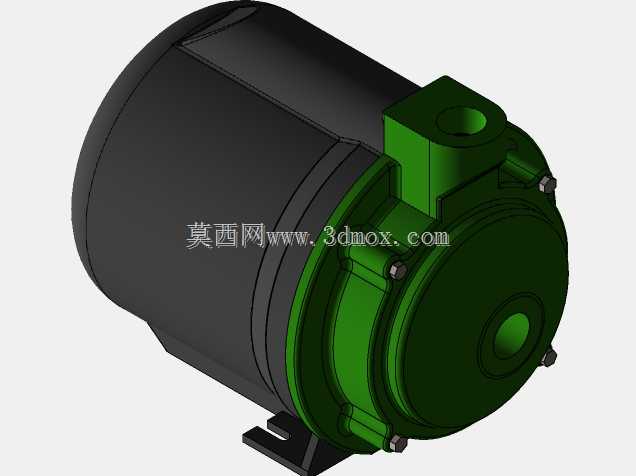

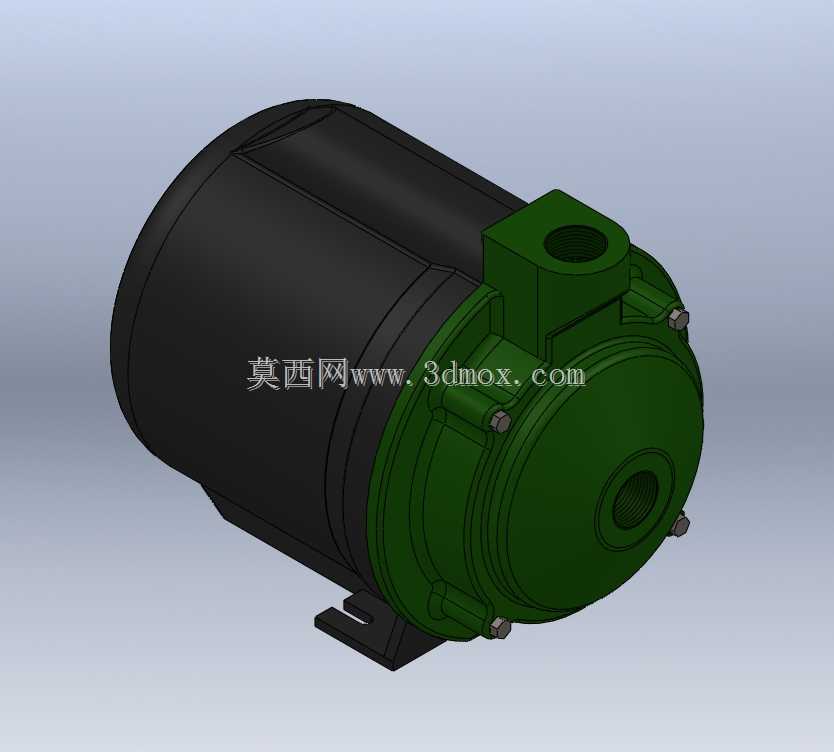

施耐德BCR-2000邦巴离心泵三维结构

　　这款卧式单级离心泵的三维结构完整还原了电机与泵体直联的紧凑布局，在民用给排水、小型暖通循环、低压流体输送场景中应用广泛，适配1/3cv功率规格、60Hz供电频率、220v单相供电工况，可满足家庭供水增压、小型设备冷却水循环、庭院灌溉等常规流体输送需求。从结构设计逻辑来看，模型采用电机与泵腔共轴直联的架构，省去了联轴器传动环节，既压缩了整机轴向安装尺寸，也降低了传动环节的功率损耗与对中装配难度，安装底座采用冲压式支脚结构，预留的安装孔位可直接适配常规混凝土基础或设备机架的安装螺孔，安装时无需额外制作过渡连接支架，能大幅缩短现场安装的调整周期。泵体部分采用端吸式流道设计，进水口沿轴向正对叶轮中心，出水口沿泵壳切线方向向上布置，

　　这种流道结构能有效降低流体进入叶轮的紊流损失，提升泵组运行时的水力效率，泵壳与电机端盖的连接采用周向均布的螺栓紧固结构，密封面预留了机械密封的安装槽位，可有效避免高压流体从泵轴位置泄漏，日常维护时只需拆卸周向螺栓即可打开泵腔清理叶轮堵塞物，无需整体拆卸电机部分，运维便捷性较好。电机外壳采用散热筋一体化的铸造结构，表面的轴向散热筋可增大空气接触面积，在电机自扇风冷的作用下能快速带走绕组运行产生的热量，保证长时间连续运行时绕组温度处于合理区间，接线盒布置在泵体顶部位置，可避免现场安装时流体滴溅渗入接线端子，提升户外安装场景下的电气安全性能。从安装边界来看，整机重心落在安装底座的中心区域，支脚的跨距设计经过配重校核，

　　满负荷运行时的振动幅度可控制在常规民用设备的允许范围内，进出口的法兰尺寸匹配常规低压流体管路的连接标准，选型时无需单独定制变径接头即可对接现有管路系统。叶轮采用闭式结构设计，流道表面做了圆滑过渡处理，可减少流体在叶轮流道内的摩擦损失，针对清水类无固体颗粒的流体输送场景适配性较好，不适合输送含大颗粒杂质或高粘度的流体，选型时需注意输送介质的属性匹配。泵轴与电机轴采用共轴设计，轴的材质选用常规45号钢调质处理，可满足常规功率下的扭矩传递需求，轴端的叶轮锁紧结构采用防松螺母设计，可避免泵组启停瞬间的扭矩冲击导致叶轮松动。整个模型的结构细节完整覆盖了从外部安装接口到内部连接逻辑的全部要素，

　　结构设计人员可直接参考该模型的布局进行小型泵组的选型适配、安装空间校核，也可作为同类型卧式直联泵结构优化的参考蓝本，建模时的装配约束完全还原实际生产的装配顺序，从转子组件的装配到泵壳与电机的连接，再到底座的固定，每一步的装配逻辑都符合实际生产的工艺要求，不存在干涉或无法装配的结构问题，能直接用于生成工程图纸或进行装配工艺模拟。
