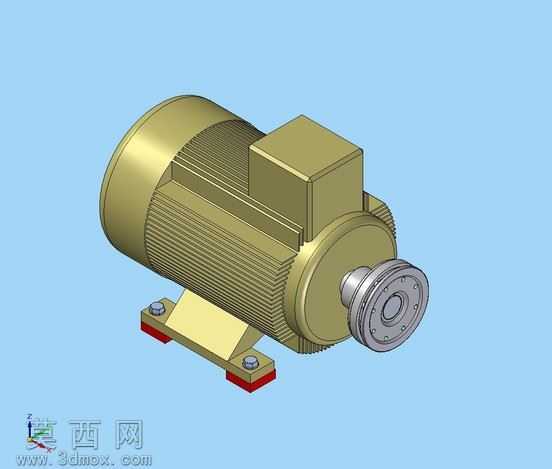

带Periflex耦合结构的280型工业电机三维设计

本作品为适配pumpdrive 90KW-1500RPM工况的280型电机三维建模成果，建模过程严格遵循工业电机实际生产的尺寸规范与结构逻辑，首先通过基准面定位完成电机核心部件的参数化草绘，依次构建机座、定子壳体、端盖、接线盒、输出轴耦合连接端、减震安装脚等独立结构件。建模阶段对电机壳体的散热筋结构做了精细化处理，每一条散热筋的间距、凸起高度、倒角弧度都匹配真实280机座号电机的设计标准，还原了壳体表面的纹理细节；输出端的Periflex耦合连接结构严格按照耦合件的安装配合尺寸建模，精准还原了连接法兰的螺栓孔位、定位止口、密封槽结构，确保该模型可直接用于后续的传动装配干涉校验。材质与渲染环节，针对不同部件匹配对应工业材质：电机机座与端盖采用铸铝喷塑的哑光金属材质，还原工业电机外壳的磨砂质感，散热筋边缘做轻微的磨损质感处理提升真实度；接线盒采用同壳体一致的铸铝材质，表面做细微的颗粒质感模拟铸件表面肌理；输出轴与耦合法兰采用抛光钢材材质，还原金属机加工后的亮面金属反光效果；安装脚的减震垫采用红色丁腈橡胶材质，搭配固定螺栓的镀锌金属质感，不同材质的粗糙度、反光度、折射参数都经过反复调试，渲染后呈现出接近真实工业产品的视觉效果。结构设计上完整还原了电机的装配逻辑，各部件之间的配合公差预留符合机械设计规范，安装脚的减震结构、接线盒的密封结构、输出端耦合连接的定位结构都做了完整呈现，既可以用于产品展示渲染，也可作为电机选型、传动系统装配模拟的数字化参考模型，建模过程中对所有特征做了参数化关联，后续可根据不同功率、转速的参数需求快速调整机座尺寸、轴径参数，适配不同的应用场景。
