PP3电池连接夹座结构设计方案

　　在低压手持电子设备、小型检测仪器、工控信号模块的供电回路设计中，PP3规格电池的可靠连接是结构设计环节容易被忽略却直接影响设备运行稳定性的细节，这款电池夹座正是针对该类应用场景开发的连接部件，核心作用是实现PP3叠层电池与设备内部电路的稳定导通，同时提供足够的机械固定力，避免设备在移动、跌落、长期振动工况下出现接触不良、供电瞬断的问题。从实际使用场景来看，这类夹座广泛应用在便携式万用表、红外测温仪、小型信号发生器、家用烟雾报警器、无线遥控发射端等采用9V叠层电池供电的设备中，相比引线焊接式的电池连接方式，夹接式结构无需对电池极耳进行焊锡处理，既降低了生产环节的装配工时，也方便终端用户后期更换电池，无需借助工具即可完成电池拆装。

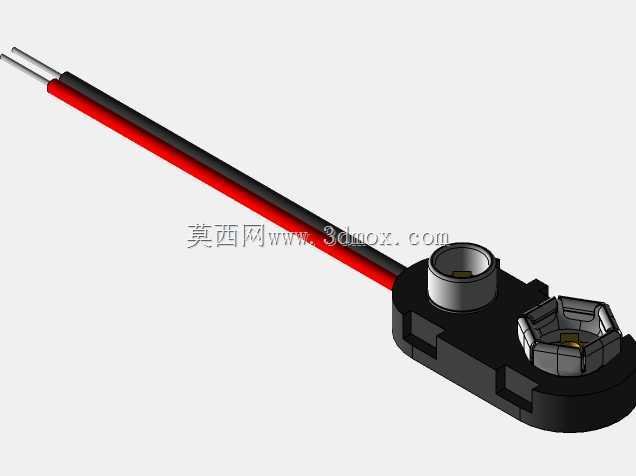

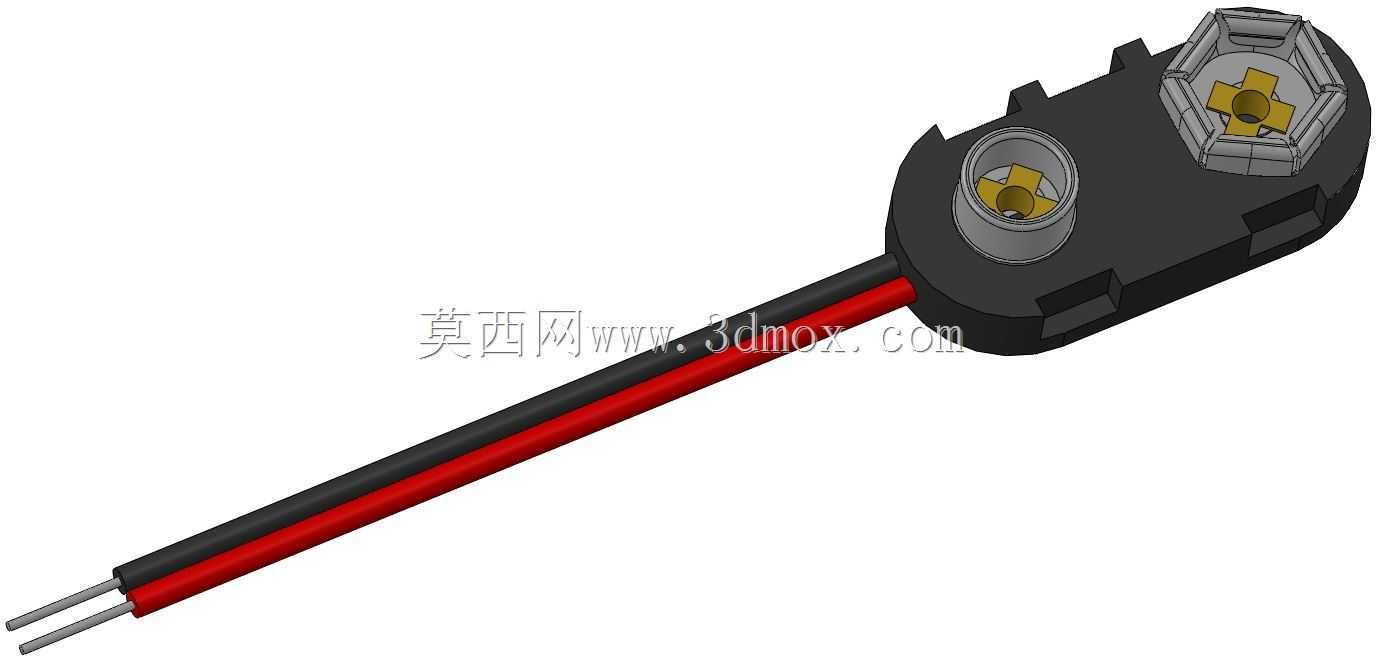

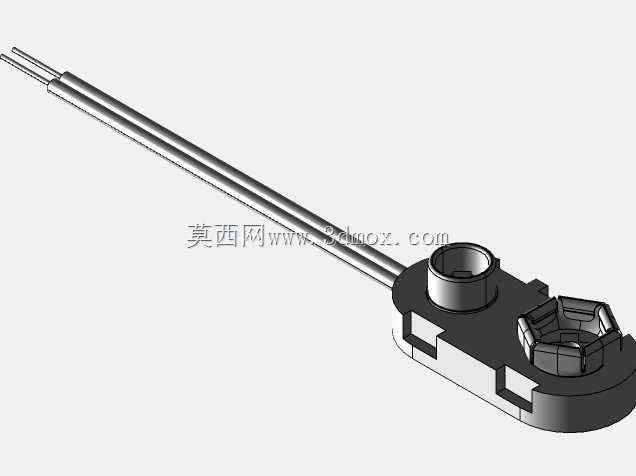

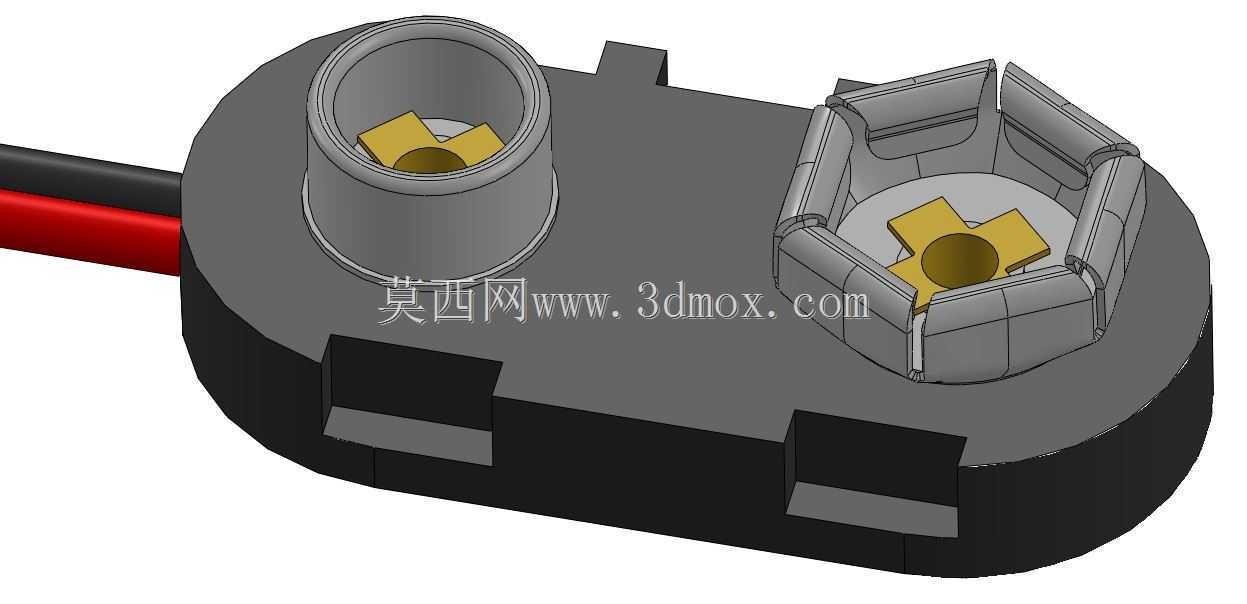

　　从功能特性上看，这款夹座采用双极独立接触腔设计，分别对应PP3电池的正极扣位与负极筒状极位，每个接触位都设置了十字形的弹性导电触片，触片采用带预压弧度的冲压结构，当电池极位压入接触腔时，触片会产生弹性形变，从多个方向抱紧电池极柱，保证接触电阻稳定在毫欧级，避免大电流脉冲输出时出现接触压降过大的问题。夹座的基座采用绝缘工程塑料注塑成型，材料具备足够的阻燃等级与抗蠕变性能，长期在电池仓内的密闭环境中使用不会出现形变、脆裂的问题，基座的外形轮廓做了圆角过渡处理，避免装配时刮伤电池仓内壁的绝缘涂层，同时基座底部设置了两个定位卡槽，可直接卡入设备壳体对应的定位筋位，不需要额外打螺丝即可完成夹座本身的预固定，适合自动化产线的快速装配。

　　设计过程中重点考量了安装边界的适配性，夹座的整体高度控制在与PP3电池极位突出高度匹配的范围内，不会额外占用电池仓的纵向空间，两个接触腔的中心距严格匹配PP3电池的极位标准间距，保证电池装入时两个极位可以同时对位压入，不会出现单边卡滞、极位偏斜导致的触片变形问题。基座侧边预留了引线导出槽，红黑两根供电引线从槽位平顺引出，可直接焊接在设备主板的供电焊盘上，引线根部做了防拉脱的压接固定，避免用户更换电池拉扯引线时将焊点从触片上扯脱。接触腔的侧壁做了分段式的让位缺口，一方面可以减少注塑成型时的壁厚不均问题，避免基座出现缩痕、形变，另一方面在电池极位压入时，腔壁可以产生微量的弹性形变，抵消不同厂商生产的PP3电池极位的尺寸公差，保证不同品牌的同规格电池都能顺畅装入且接触可靠。考虑到部分工业场景下设备可能在宽温域环境中使用，触片材料选用了弹性好、抗应力松弛的铜合金材质，表面做了镀镍处理，避免长期使用后出现氧化锈蚀导致接触电阻升高的问题，即使在-20℃到60℃的工作温度区间内，触片的弹性保持率也能满足长期使用的要求，不会因为低温脆化或者高温应力松弛导致夹持力下降。夹座的整体外形没有尖锐的棱角，所有分型面的飞边都在注塑后做了去除处理，避免装配过程中划伤操作人员的手部，同时基座的绝缘电阻满足低压电气部件的安全要求，正负极两个接触腔之间设置了绝缘隔离筋，即使电池装入时出现偏斜，也不会出现正负极短路的风险。在结构验证环节，

　　这款夹座的插拔寿命可以满足千次以上的电池更换需求，每次插拔后触片的形变量都在弹性变形范围内，不会出现塑性变形导致的接触松动，同时夹座本身的抗振动性能符合手持电子设备的相关测试标准，在常规的运输振动、使用跌落场景下，都不会出现电池松脱、供电中断的问题。对于结构设计从业者来说，这类标准电池接插件的选型与适配，直接影响终端产品的用户体验与可靠性，很多小型设备的售后故障中，电池接触不良占了相当大的比例，这款夹座的结构设计正是从实际使用的痛点出发，在接触可靠性、装配便捷性、尺寸适配性几个维度做了针对性的优化，既满足了量产装配的效率要求，也兼顾了终端用户的使用体验，可直接适配各类采用PP3电池供电的小型电子设备的电池仓结构设计，不需要对夹座本身做二次修改即可直接集成到产品结构中。
