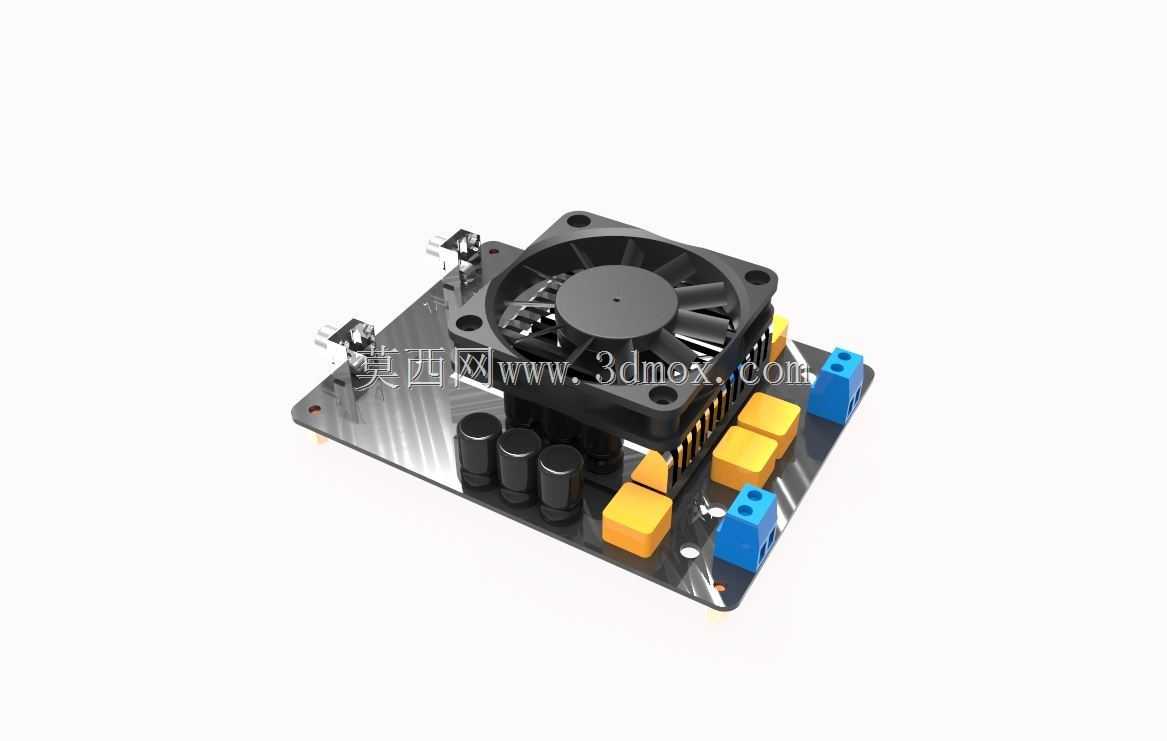

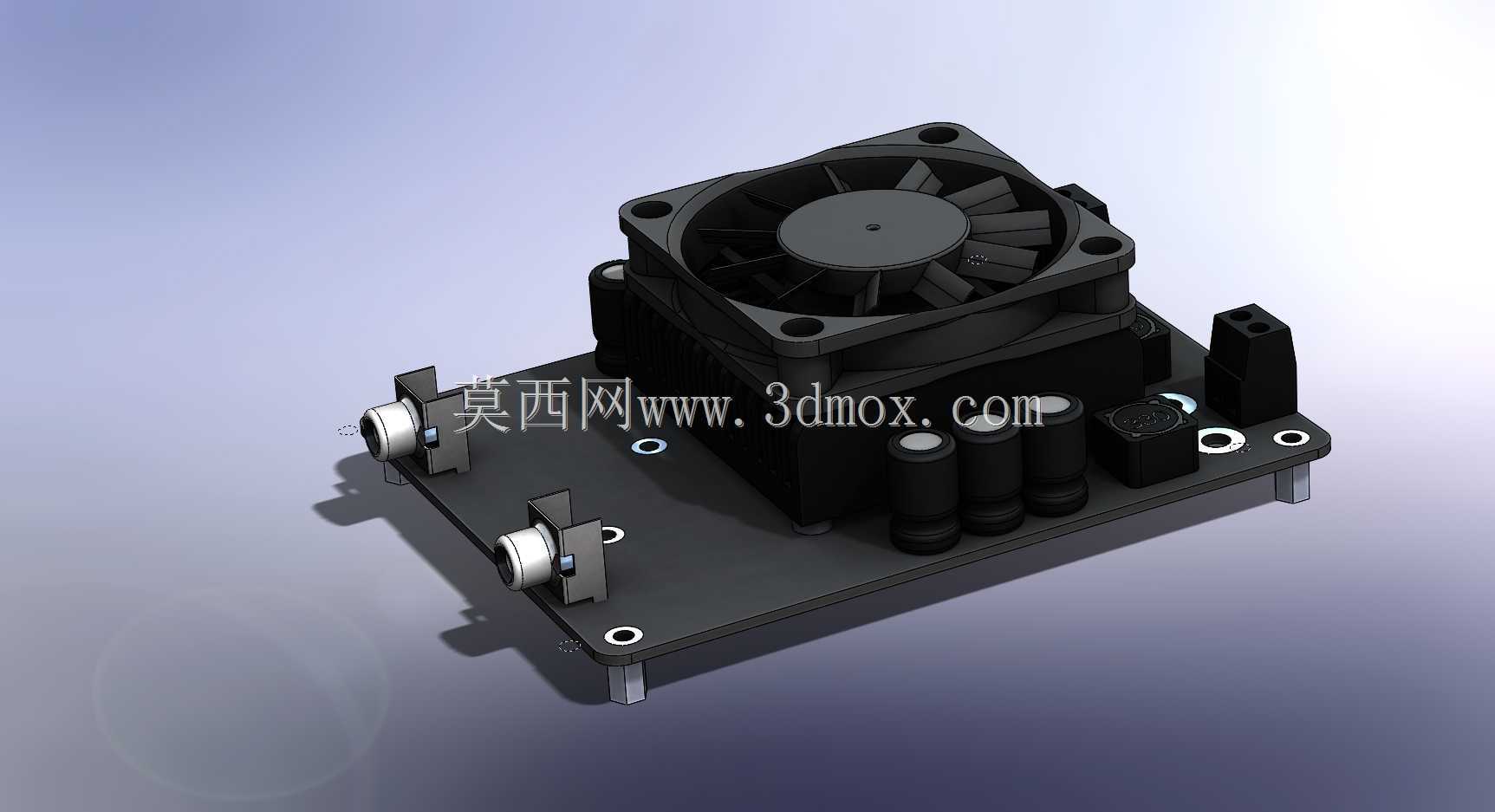

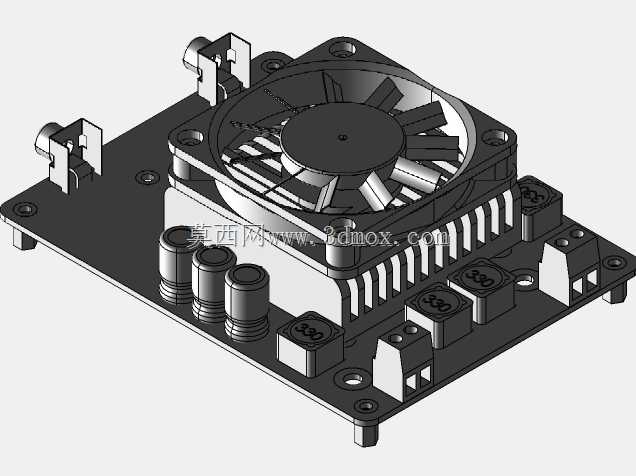

紧凑型双路300WD类音频功放板结构设计

　　在专业音频扩声、小型有源音箱、车载影音改装、工业音频提示设备这类对安装空间有严格限制的场景里，功放模块的体积、散热效率、接线便利性一直是结构选型时的核心考量点，这款双路300W输出的紧凑型D类音频放大器板，就是针对这类窄空间安装需求做的结构整合设计。从实际使用场景来看，这类功放板常被嵌入到紧凑式专业监听音箱内部、小型舞台返听设备的腔体空隙里，或是工业设备的音频报警输出单元中，不需要额外预留过大的安装仓体，就能实现双声道满功率输出的能力。

　　从功能特性上看，这款功放板采用D类放大拓扑，相比传统AB类功放，能量转换效率更高，工作时的发热总量更低，因此不需要搭配体积庞大的被动散热鳍片，仅在核心功率管的散热基座上加装了小型轴流风扇，就能满足长时间满负载工作的散热需求。板载的接线端子做了分区布局，音频输入接口、电源输入接口、扬声器输出接口分别布置在板卡的不同侧边，安装接线时不会出现线缆互相干扰的情况，也方便后期维护时快速插拔对应线缆。板上的电解电容、功率电感等大尺寸元件都做了高度统一的排布，最高元件高度控制在风扇顶面以下，不会出现元件突出于散热模块的情况，能最大化压缩整体的安装高度空间。

　　设计思路上，这款板卡采用了矩形PCB基板作为承载基础，四个角位预留了标准的安装固定孔，孔位做了金属化包边处理，既可以通过铜柱支撑悬空安装，也可以直接通过绝缘垫片固定在设备的金属腔体壁上，安装方式灵活。散热模块直接贴合在PCB板的中心区域，功率器件通过导热绝缘垫与散热铝基座直接接触，减少热阻，上方的轴流风扇采用吹风式散热设计，气流直接吹过散热鳍片间隙，能快速带走功率器件工作产生的热量，避免长时间大音量输出时出现热保护断音的问题。接口部分，音频输入采用RCA同轴接口，适配常规的音频信号线接驳，电源输入采用大电流接线柱，能承载满功率输出时的大电流需求，避免接线处发热氧化，扬声器输出同样采用锁紧式接线端子，接线牢固不易松脱，适合有一定振动的使用场景。

　　从安装边界尺寸来看，整个板卡的长宽尺寸控制在极小的范围内，板上所有元件的外轮廓都没有超出PCB基板的边缘，安装时不需要额外预留侧边的元件避让空间，只要按照PCB的长宽尺寸预留安装仓即可。整体高度从PCB底面到风扇顶面的尺寸经过严格控制，适合嵌入到厚度有限的设备腔体中，比如薄型壁挂音箱、桌面小型功放设备的外壳内部。安装孔的孔位间距按照通用的小型功放板安装规范设计，能兼容多数现成的小型功放外壳安装位，不需要重新在壳体上打孔定位，降低二次加工的工作量。

　　在结构细节处理上，板上的较高元件比如电解电容，都做了点胶加固处理，避免在运输或者使用过程中受振动影响出现引脚脱焊的问题，风扇的供电直接从板上取电，不需要额外外接风扇供电线路，简化了整体的接线流程。PCB板的边缘做了圆角处理，避免安装时划手或者划破设备内部的连接线材，所有外露的金属接插件都做了镀层处理，抗氧化能力强，长时间使用也不会出现接触不良的问题。对于结构设计从业者来说，这类集成度较高的功放板模型，可以直接嵌入到整体的音箱或者音频设备装配体中，不需要单独对每个板载元件进行建模，能大幅缩短整体设备的结构设计周期，在做安装干涉检查、腔体散热流场分析的时候，也能直接调用这个模型进行仿真验证，确保设计的设备腔体有足够的安装空间和散热气流通道，避免后期打样后出现元件装不下、散热不足的问题。在选型适配的时候，只需要确认板卡的安装孔位、接口方向与自身设计的设备腔体匹配，就可以直接选用，不需要额外对功放部分做单独的结构设计，能有效降低产品的开发周期和研发成本。
