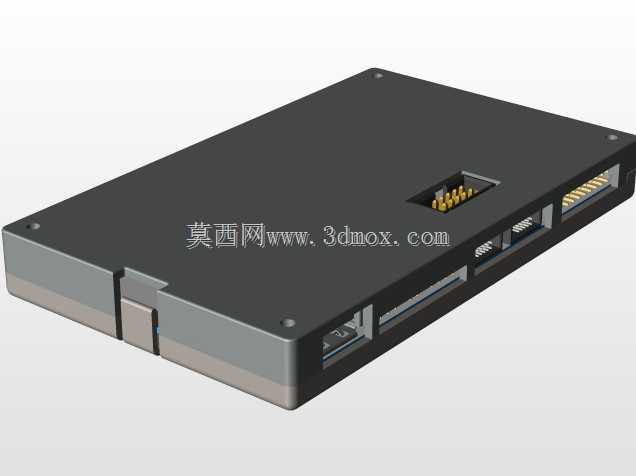

带外壳Atmel电源调试器完整组装结构

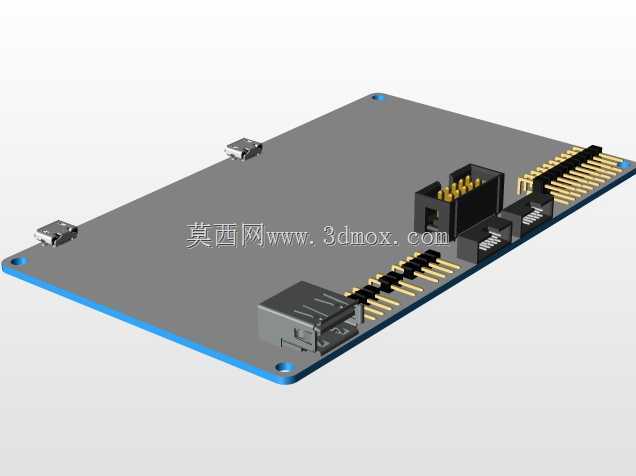

　　在嵌入式硬件开发、电子电路调试的一线作业场景里，电源调试器是研发人员手边离不开的辅助工具，这款带完整上外壳的Atmel电源调试器组装结构，完全贴合实际工位使用的需求做了结构适配。日常使用中，调试器需要频繁连接开发板、电源接口、下载引脚，经常会在工位上挪动、插拔接线，没有外壳保护的裸板很容易被桌面的焊锡渣、螺丝、导线头等杂物短路，也容易在挪动时磕碰板上的贴片元件，造成引脚虚焊或者元件脱落，这款结构把整个调试电路板完全包裹在上外壳内部，只预留出必要的接口位置，从根源上规避了这类使用风险。从设计思路上看，整个组装结构优先考虑了板件的固定可靠性，外壳内部做了对应电路板安装孔的定位柱，装配时不需要额外打胶，

　　直接通过卡扣或者小螺丝就能把电路板牢牢固定在壳体内，不会因为频繁插拔接线导致电路板在壳体内窜动，扯断内部接线或者导致接口对位偏移。外壳的外形做了圆角过渡处理，没有尖锐的棱角，长时间手持操作的时候不会硌手，外壳表面做了细微的防滑纹理，手上沾了少量焊锡膏或者助焊剂的时候也能稳稳拿住，不会打滑掉落。关于安装边界和尺寸适配，这款调试器的外壳尺寸完全匹配内部Atmel电源调试电路板的排布，没有做多余的冗余空间，整体体积小巧，不会占用工位上过多的桌面空间，平时不用的时候可以直接收纳到工具盒的隔层里，和其他镊子、烙铁头、下载线等工具放在一起也不会被挤压变形。外壳上预留的引脚引出位置，刚好对应调试器的电源输出引脚、信号通信引脚，

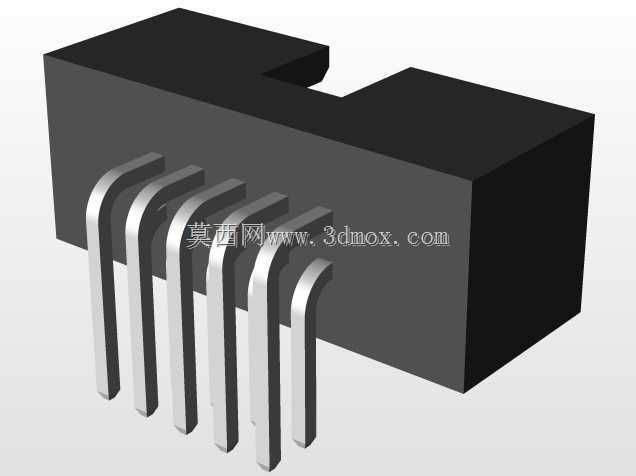

　　每个引脚的开孔位置都做了对位标识，接线的时候不需要翻开外壳就能快速对应引脚定义，减少接错线烧坏开发板或者调试器的风险。在实际功能层面，这个组装结构除了基础的防护作用，还兼顾了散热需求，外壳对应电路板上电源芯片、整流元件的位置做了细密的散热格栅，长时间带负载调试的时候，元件产生的热量可以通过格栅快速散出，不会因为壳体内积温过高导致芯片过热保护，影响调试进度。外壳的接口开孔处做了加厚的挡边，插拔接线的时候外力会作用在挡边上，不会直接拉扯到电路板上的接口焊盘，延长了调试器的使用寿命。很多工程师自己做调试工具的时候往往忽略外壳的结构设计，随便找个塑料盒打个孔就把板子塞进去，要么开孔对位不准插线费劲，要么固定不牢板子在里面晃，

　　用不了多久就出现接触不良的问题，这款完整组装的结构把这些实际使用中的痛点都考虑到了，从板件定位、外壳防护、接口对位、散热、手持手感多个维度做了适配，不管是个人DIY制作还是小批量做调试工具，都可以直接参考这个结构来做外壳设计和组装，不需要再反复调整安装孔位、开孔位置，能省下不少打样试错的时间。平时在做Atmel系列单片机开发的时候，经常需要给目标板提供可调的电源电压，同时监测电源的电流波动，这款调试器的结构把所有的调节旋钮、状态指示灯都对应在外壳的开孔位置，调节电压的时候不用打开外壳，直接通过外壳上的旋钮就能操作，指示灯的光线也能透过开孔清晰看到，实时掌握电源的输出状态，不会因为外壳遮挡看不到指示灯，没法判断设备是否正常工作。外壳的合缝位置做了止口设计，上下壳扣合之后没有明显的缝隙，灰尘、桌面的小金属碎屑不容易进到壳体内，日常维护只需要偶尔擦一下外壳表面就行，不需要频繁拆开清理内部的杂物，减少了维护的工作量。
