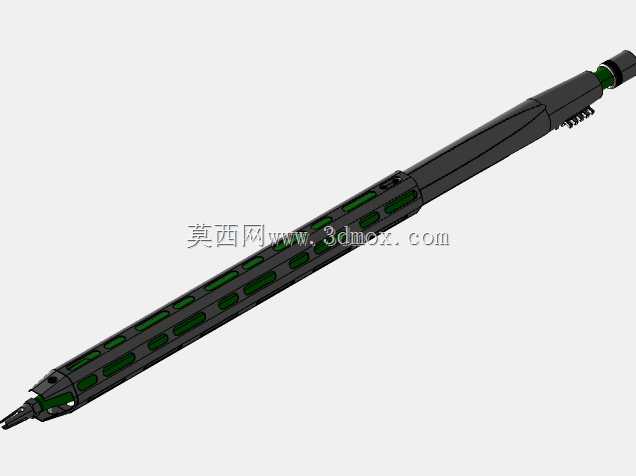

SolidWorks构建的按动式机械铅笔结构设计

　　日常书写场景里，机械铅笔的核心需求集中在出铅顺畅度、铅芯锁紧可靠性、握持手感一致性三个维度，区别于传统木质铅笔的一次性消耗属性，可重复换芯的机械结构需要在极小的笔身空间内，完成按动驱动、铅芯进给、锁紧止退、护芯导向这几个核心动作的协同，任何一个环节的结构干涉，都会直接导致使用时出现断芯、出铅卡顿、铅芯回缩的问题。

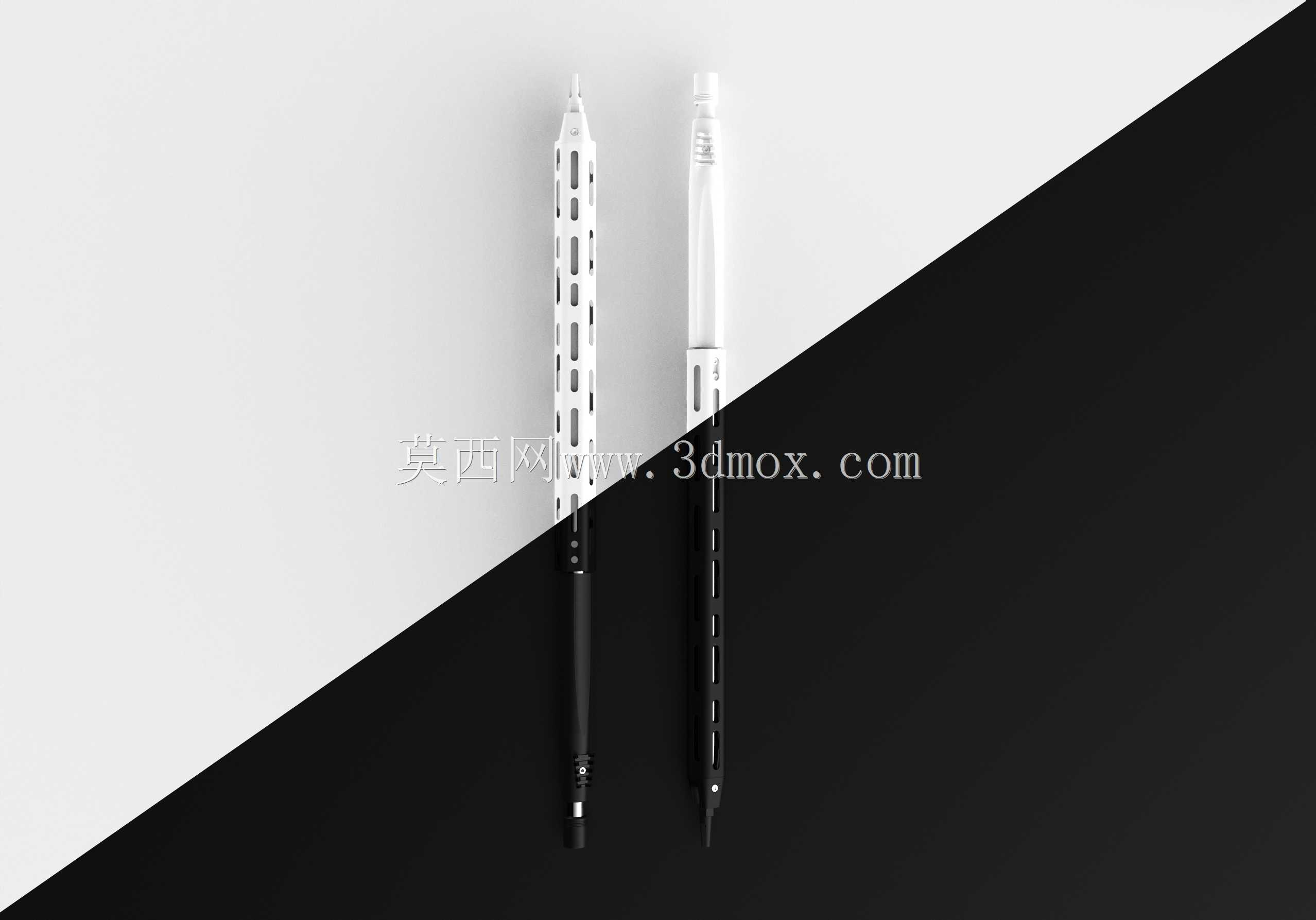

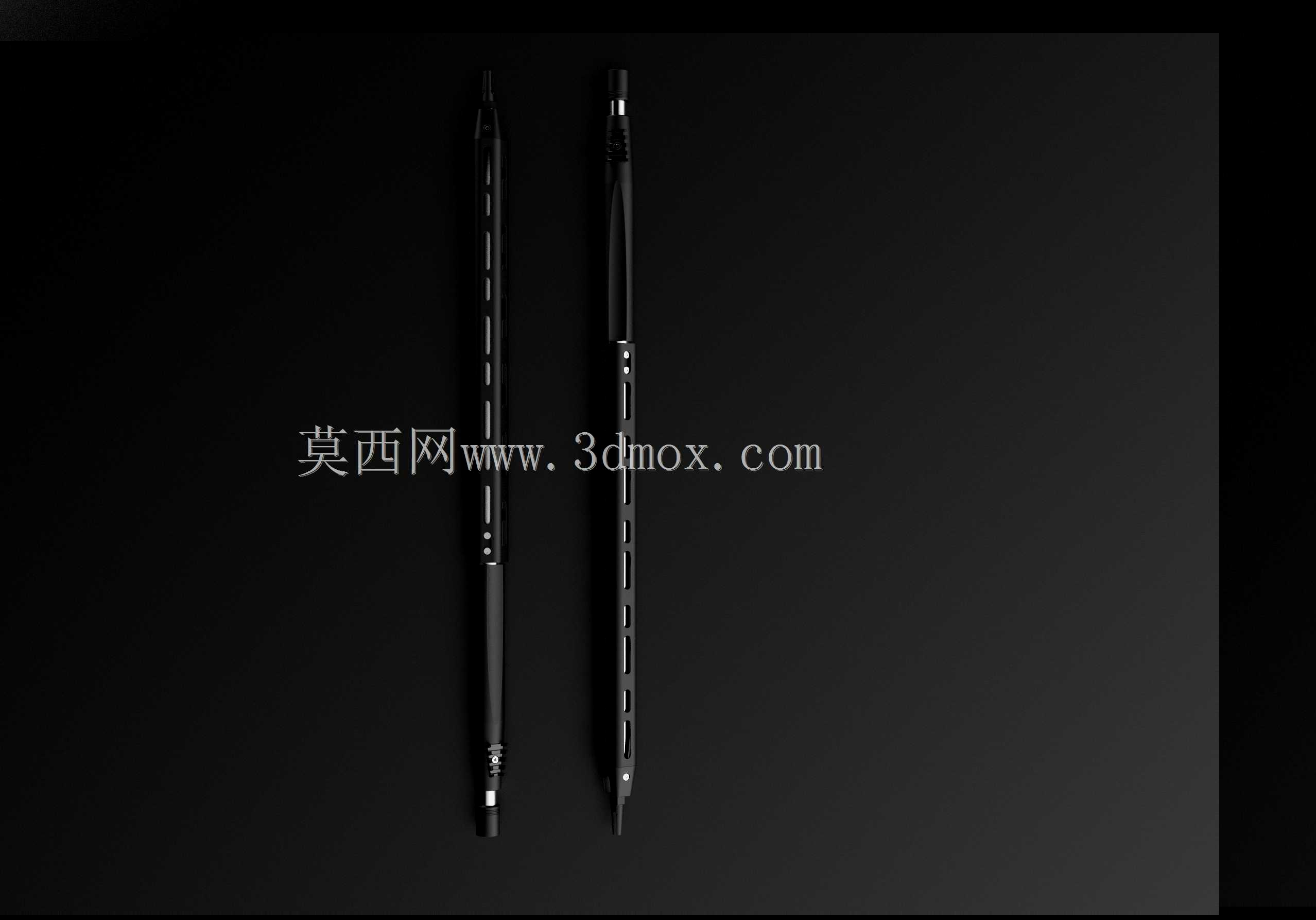

　　从结构布局来看，这款机械铅笔的整体外形遵循常规书写笔的人体工学尺寸，笔身外径控制在8-10mm区间，整体长度控制在140-150mm，适配绝大多数成年人的握持跨度，笔身前端的锥形护芯管伸出长度控制在3-4mm，既能够保证书写时视线不被笔身遮挡，也能避免护芯管过长导致的受力弯折。笔身内部的腔体直径统一控制在5.2mm，适配市面上通用的0.5mm、0.7mm直径铅芯的存储需求，铅芯存储腔的有效长度设置在60mm，单次装填可容纳10-12根标准长度铅芯，减少日常使用的换芯频次。

　　按动机构的设计采用了经典的棘轮旋转进给逻辑，笔尾的按动帽和内部的棘轮杆做周向限位配合，按动帽的按压行程设置在4mm，复位弹簧的线径选择0.3mm，弹簧刚度经过匹配，按动力度控制在15-20N区间，既不会因为按动力度过轻导致误触出铅，也不会因为力度过大造成长时间按动的手指疲劳。棘轮齿的齿形角度选择45度，每一次按动对应的棘轮旋转角度为60度，配合内部的进给卡头，单次按动的出铅长度稳定在0.3-0.5mm，刚好匹配单次书写的铅芯消耗量，避免出铅过长导致的书写断芯问题。

　　铅芯锁紧结构采用了三瓣式弹性卡头设计，卡头的内孔直径比对应规格铅芯直径小0.05mm，依靠卡头自身的弹性变形抱紧铅芯，当按动进给时，卡头随棘轮杆向前移动，此时卡头外锥面和笔身内的锁紧套脱离接触，卡头张开带动铅芯向前进给；当按动行程结束复位时，锁紧套的内锥面压迫卡头收缩，牢牢抱紧铅芯防止回缩，这个配合的锥度选择15度，锥面的配合长度设置在2mm，既保证足够的抱紧力，也避免锥面配合过紧导致的卡头复位卡滞。

　　笔身的固定结构采用了分段式螺纹连接，笔嘴、笔身主体、笔尾帽三个部件之间通过M8×0.5的细牙螺纹连接，螺纹配合长度设置在5mm，细牙螺纹的自锁性更好，日常携带过程中不会因为震动出现笔身松脱的问题，同时分段式结构也方便后续拆解维护，清理卡入卡头位置的断铅残屑。笔身表面做了等距的防滑筋设计，防滑筋的深度0.2mm，间距1.5mm，握持位置的防滑筋区域长度设置在35mm，刚好覆盖手指握持的接触范围，提升书写时的握持摩擦力，避免手汗导致的笔身打滑。

　　从实际应用的适配性来看，这套结构的所有零部件尺寸都做了公差匹配，塑料件的脱模斜度统一设置在1.5度，金属卡头和锁紧套的配合公差选择H7/g6的间隙配合，保证活动部件的动作顺畅，没有卡滞点。所有内部活动部件的行程都做了硬限位设计，按动帽的最大按压位置由笔身内部的台阶面限位，避免按动行程过大导致棘轮齿脱开失效；铅芯存储腔的前端做了导向锥面，铅芯从存储腔进入卡头的位置做了R1的圆角过渡，避免铅芯在进给过程中被尖锐棱边卡断。

　　在结构验证的逻辑上，这套设计重点规避了几个常见的机械铅笔失效点：一是复位弹簧的两端都做了并圈磨平处理，避免弹簧工作时出现偏斜卡滞；二是护芯管和笔嘴之间采用过盈压装的固定方式，压装深度设置在3mm，避免护芯管受外力出现脱落或者歪斜；三是卡头内部的过铅孔做了抛光处理，内壁粗糙度控制在Ra1.6以下，减少铅芯进给时的摩擦阻力，也避免粗糙内壁刮削铅芯产生铅屑，堆积在笔身内部造成卡滞。

　　不同于市面上很多廉价机械铅笔为了压缩成本简化结构，这套设计在极小的笔身空间内，完整实现了机械铅笔所有的核心功能，各个部件的受力路径都做了优化，按动时的力传递路径直接，没有多余的传动环节，既保证了结构的可靠性，也控制了整体的零件数量，整套结构算上复位弹簧、卡头、棘轮杆、笔身、笔嘴、按动帽在内一共7个零件，零件数量少，装配工序简单，适合批量注塑生产，装配时不需要复杂的工装夹具，依靠简单的手工装配即可完成整笔组装，生产效率高，零部件的通用性强，大部分结构件都可以和同规格的现有机械铅笔零件互换，降低开模和生产的成本。
