链齿组合式间歇倾转执行机构结构设计

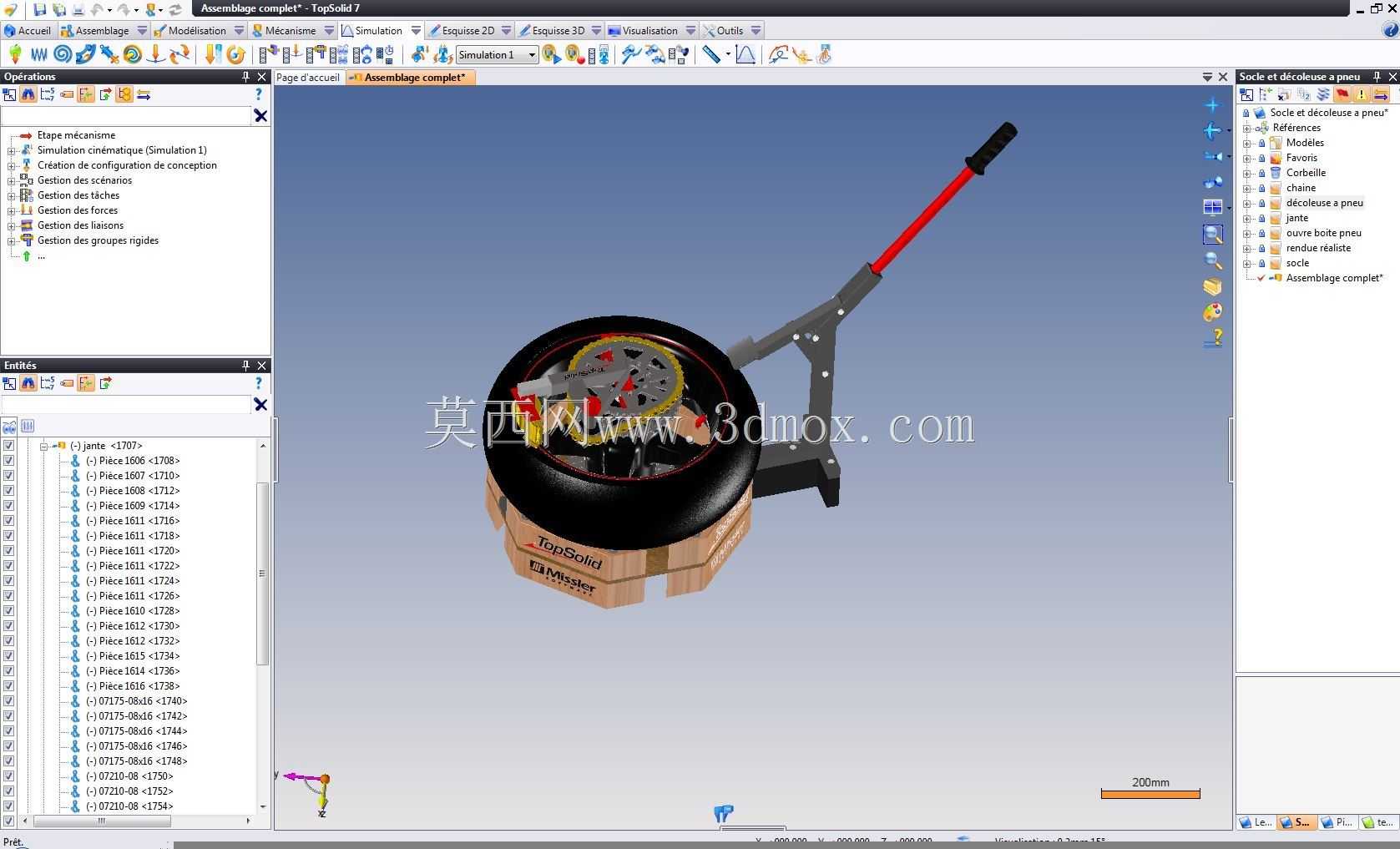

　　这套倾转执行结构的设计初衷，是为了解决轻工装配、小型工件流转工位上，工件需要在固定角度范围内完成间歇倾转、姿态切换的实际需求，区别于传统的气缸直推式倾转结构，这套机构采用链齿组合的传动方案，在有限的安装空间内实现了更大的传动比，同时保证倾转动作的平稳性，避免气缸推进行程末端的冲击问题。从实际应用场景来看，这类结构可以直接适配小型零件的表面涂覆工位、电子元器件的引脚焊接姿态调整工位、小型五金件的检测翻面工位，不需要额外加装复杂的减速组件，依靠自身的链传动与齿轮啮合的组合，就能将输入轴的连续回转运动转化为输出端的定角度间歇倾转，输出端的安装支架可以根据实际搭载的工件工装调整连接孔位，适配不同重量、不同外形的工件装夹需求。

　　在结构设计思路上，这套机构没有采用常规的槽轮或者凸轮间歇结构，而是选择了大直径环形链轮作为核心传动承载件，环形链轮的内侧集成了部分齿段，与输入侧的小齿轮形成间歇啮合关系，外侧则与配套的传动链条配合，当输入轴带动小齿轮持续回转时，齿轮与环形链轮内侧的齿段啮合阶段，会带动整个环形链轮沿着固定支撑轴做定角度回转，当齿轮转过无齿段时，环形链轮依靠侧边的定位卡爪完成位置锁定，保持当前的倾转角度不动，直到齿轮再次进入啮合齿段，带动链轮完成下一个周期的倾转动作，这种设计的优势在于，啮合传动的过程是渐进式的，没有刚性冲击，倾转过程的速度曲线更平滑，对于表面易刮花、装配精度要求高的工件来说，能有效避免动作冲击带来的工件移位或者表面损伤。

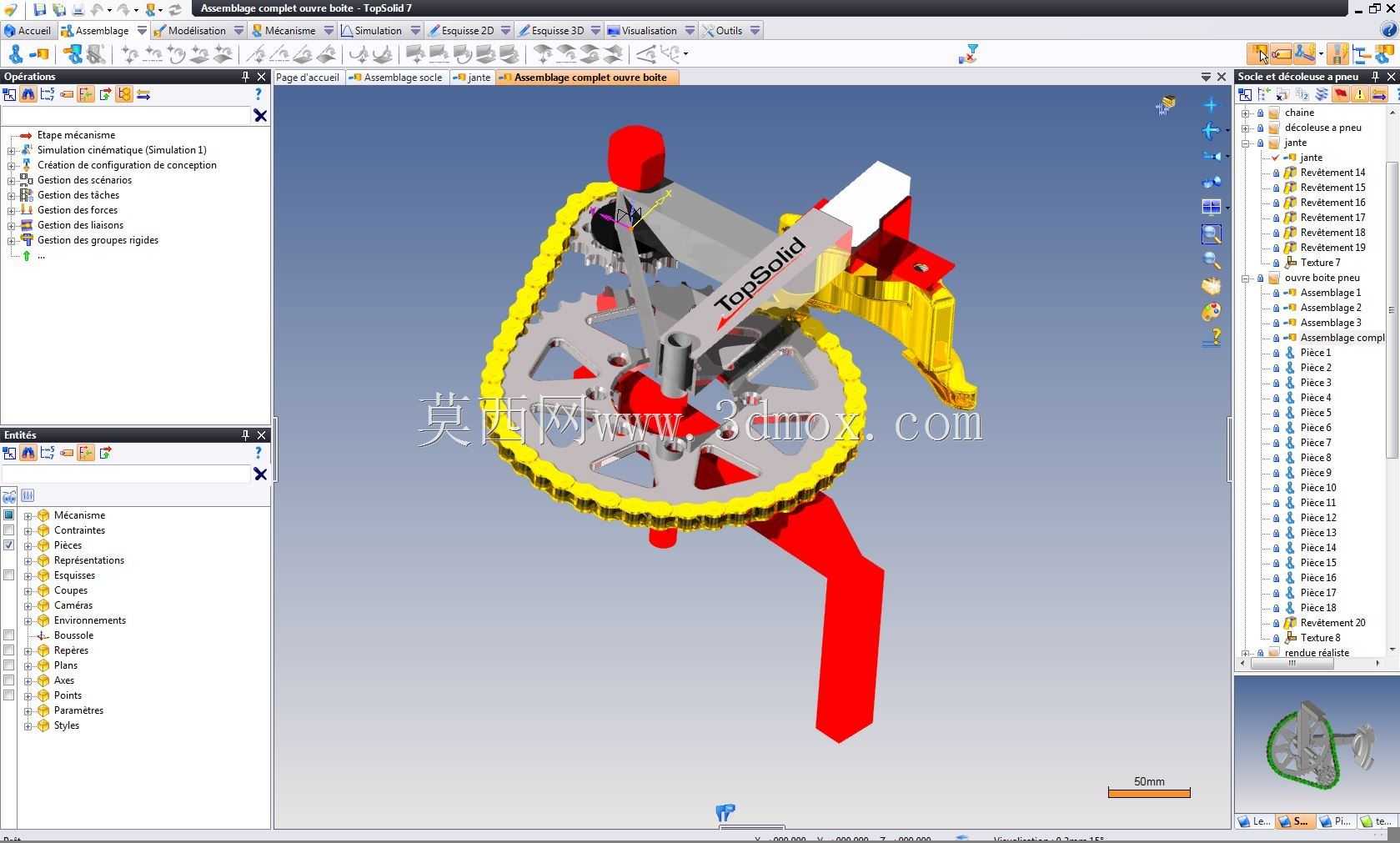

　　从安装边界来看，整个机构的固定支撑采用立式单臂结构，底部的红色支撑臂是主要的承载安装基准，支撑臂上预留了多个螺栓安装孔，可以直接固定在设备的工作台面板或者线体的铝型材支架上，不需要额外设计转接安装板，整个机构的横向占用空间控制在较小范围内，对于工位排布紧凑的自动化装配线来说，不会占用过多的线体空间，相邻工位的机构安装不会产生干涉。在功能特性上，这套倾转机构的倾转角度可以通过调整环形链轮内侧的齿段覆盖范围来灵活调整，不需要更换整个核心零件，只需要调整齿段的安装位置，就能实现30度到90度范围内的倾转角度切换，适配不同工艺对工件倾转角度的要求；同时链传动本身具备一定的缓冲吸震能力，当输出端搭载的工件重量出现小幅波动时，

　　链条的弹性变形可以抵消部分载荷冲击，避免齿轮轮齿受到刚性冲击出现崩齿问题，延长机构的整体使用寿命。在细节结构设计上，环形链轮的支撑轴采用了台阶式设计，轴端加装了耐磨衬套，减少链轮回转过程中的摩擦阻力，同时衬套可以单独更换，长期使用出现磨损后不需要更换整个支撑轴或者链轮，降低后期的维护成本；侧边的黄色定位组件是倾转到位后的锁定结构，当链轮转到设定角度后，定位卡爪会在弹簧力的作用下卡入链轮侧边的定位槽内，避免机构在负载状态下出现角度滑移，保证工件停位的精度，满足涂胶、检测这类对停位精度有要求的工艺需求。输入侧的动力连接端采用标准的轴孔配合设计，可以直接连接伺服电机、减速电机甚至是手动摇柄，既可以用在全自动的自动化生产线上，也可以适配半自动的人工操作工位，通用性较强。整个机构的所有传动部件都做了轻量化的结构优化，在保证结构强度的前提下，尽可能减少非承载区域的材料厚度，降低整个机构的自重，减少对安装基准面的载荷要求，同时运动部件的重量降低后，启停过程的惯性更小，倾转动作的响应速度更快，停位精度更容易控制。从实际使用的角度来看，这套结构相比传统的倾转机构，减少了单独的减速箱组件，将减速功能与间歇传动功能集成在同一个链齿组合结构上，整体的零件数量更少，装配过程更简单，后期的故障点也更少，不需要频繁对多个传动节点做润滑维护，只需要定期对链条和齿轮啮合面加注润滑脂即可，能有效降低设备的日常维护工作量。
