磁吸式智能国际象棋对弈装置结构设计

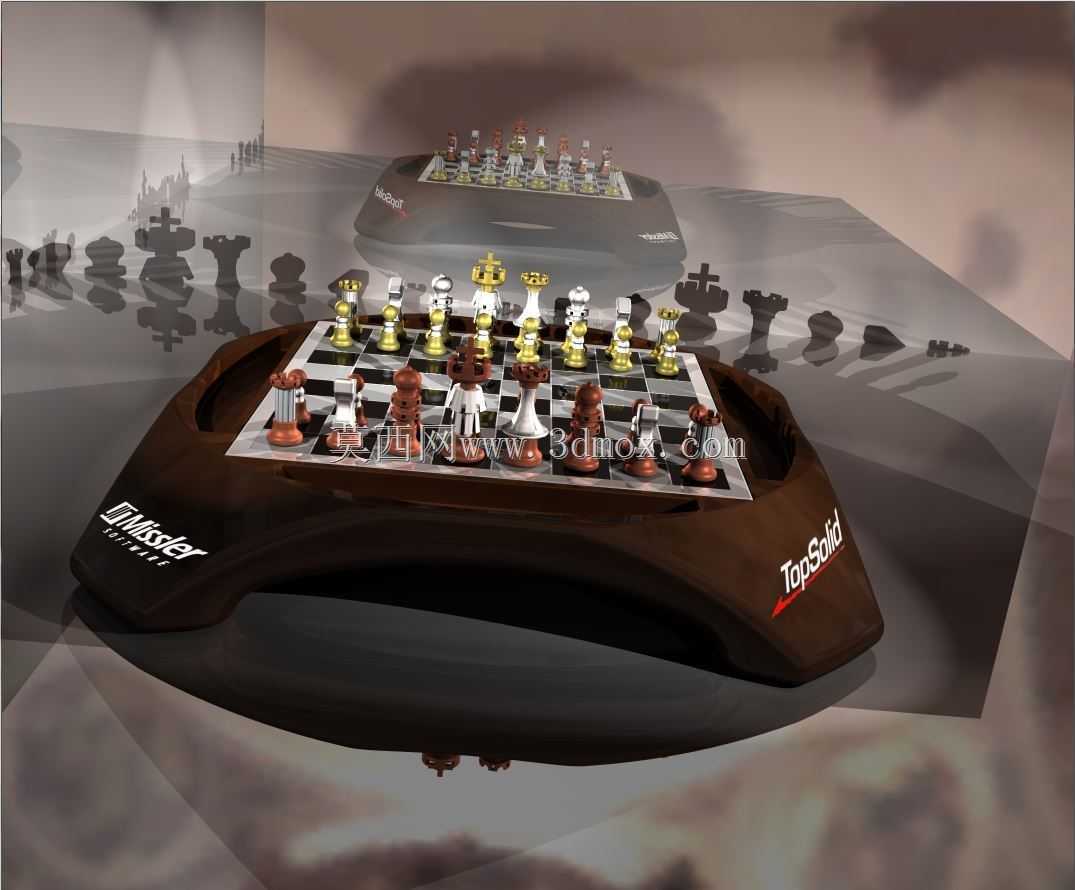

　　这款磁吸式国际象棋对弈装置，最初的设计需求来自线下棋类培训机构的教学场景，日常教学中普通棋盘容易被碰落棋子，复盘时挪动棋子容易打乱排布，同时需要兼顾展示性与实操性，因此在结构设计阶段就把棋子定位稳定性、操作顺滑度作为核心指标。装置整体采用流线型椭球底座设计，底座上沿做内凹式棋盘嵌装槽，棋盘采用标准8×8格国际象棋竞赛尺寸，单格边长55mm，整体棋盘区域长宽均为440mm，底座最大外轮廓长宽控制在580mm×420mm，底座最厚处为120mm，放置在标准750mm高度的教学桌面或者休闲茶几时，棋手落座后视线刚好与棋盘平面呈15度俯角，长时间对弈不会产生颈部疲劳，底座底部设置四个直径30mm的硅胶防滑脚垫，脚垫突出底座底面3mm，既可以避免硬质底座刮擦桌面，也能在棋手挪动棋子时提供足够的静摩擦力，防止整个装置出现滑移。底座内部预留了磁吸驱动模块的安装腔，腔室沿棋盘格下方做矩阵式定位柱排布，每个棋盘格下方对应一组电磁驱动单元，单元安装孔位的同轴度公差控制在0.1mm以内，保证棋子移动时的走位精度，棋子底部内嵌强磁钕铁硼磁片，磁片与底座内驱动单元的磁吸间隙控制在8mm，这个间隙既可以保证棋子移动时的吸附力足够，不会被轻微碰撞带偏位置，又不会因为磁吸力过大导致手动挪子时出现卡顿感。棋子采用分色设计，黑白两方棋子分别做哑光金属质感与亮面象牙白质感的表面处理，每个棋子的重心都控制在底座以上1/3高度位置，配合底部的磁吸结构，即使棋盘出现15度以内的倾斜，

　　棋子也不会出现倾倒或者滑落的情况。底座侧面做一体化的品牌标识嵌槽，标识采用模内注塑工艺固定，不会因为长期触摸出现掉漆磨损，底座的边角全部做R15mm的圆弧过渡，避免日常使用时的磕碰划伤。在实际应用场景中，这款装置既可以作为普通实体棋盘供双人面对面对弈，也可以配合内置的磁吸驱动模块实现自动走棋、残局演示、人机对弈功能，在棋类教学场景中，讲师可以通过内置程序快速调取经典对局，棋子会自动按照棋谱走位，不需要手动反复摆放棋子，大幅提升教学效率；在家庭休闲场景中，装置的流线型外观本身也可以作为桌面陈设品，不需要额外收纳，日常放置在书房或者客厅茶几上不会显得突兀。设计过程中针对棋子的移动顺滑度做了多轮验证，最初的方案磁吸间隙设置为5mm，

　　手动挪子时磁吸力过大，棋子移动有明显的拖拽感，调整到8mm间隙后，手动操作的阻力与普通木质棋盘的棋子移动阻力基本一致，同时自动走棋时的驱动扭矩也在选型电机的额定扭矩范围内，不需要额外增加驱动模块的功率，也能控制底座整体的重量，整套装置不含电源适配器的总重量控制在4.2kg，单人即可轻松挪动位置。棋盘表面采用哑光耐磨PC材质，表面做细晒纹处理，既可以避免灯光照射产生反光影响棋手视线，也能承受棋子长期挪动产生的摩擦，表面硬度达到2H，日常使用不会轻易产生划痕。底座内部的走线全部沿内壁的走线槽排布，驱动模块的控制板安装在底座后侧的独立腔室内，腔室设置可拆卸的检修盖板，后期如果出现驱动单元故障，不需要拆开整个底座即可完成检修更换。

　　考虑到不同使用场景的供电需求，底座后侧预留了Type-C供电接口，既可以连接常规的5V/2A电源适配器使用，也可以连接充电宝进行供电，适配户外休闲、移动教学等无固定电源的使用场景。棋子的收纳最初考虑在底座内部设置抽拉式收纳仓，后来验证发现收纳仓会挤占内部驱动模块的安装空间，同时增加底座的整体厚度，因此调整为配套同色系的皮质收纳袋，棋子不用时可以收入袋中放置在底座旁，也不会破坏装置整体的陈设美感。在结构强度验证阶段，整个底座采用ABS+PC混合材质注塑成型，底座侧壁厚度设置为3mm，棋盘嵌装位置的支撑筋厚度为2mm，筋位间距40mm，在棋盘中心位置施加10kg的垂直压力时，棋盘平面的变形量小于0.2mm，不会因为长期放置重物出现棋盘凹陷的情况。
