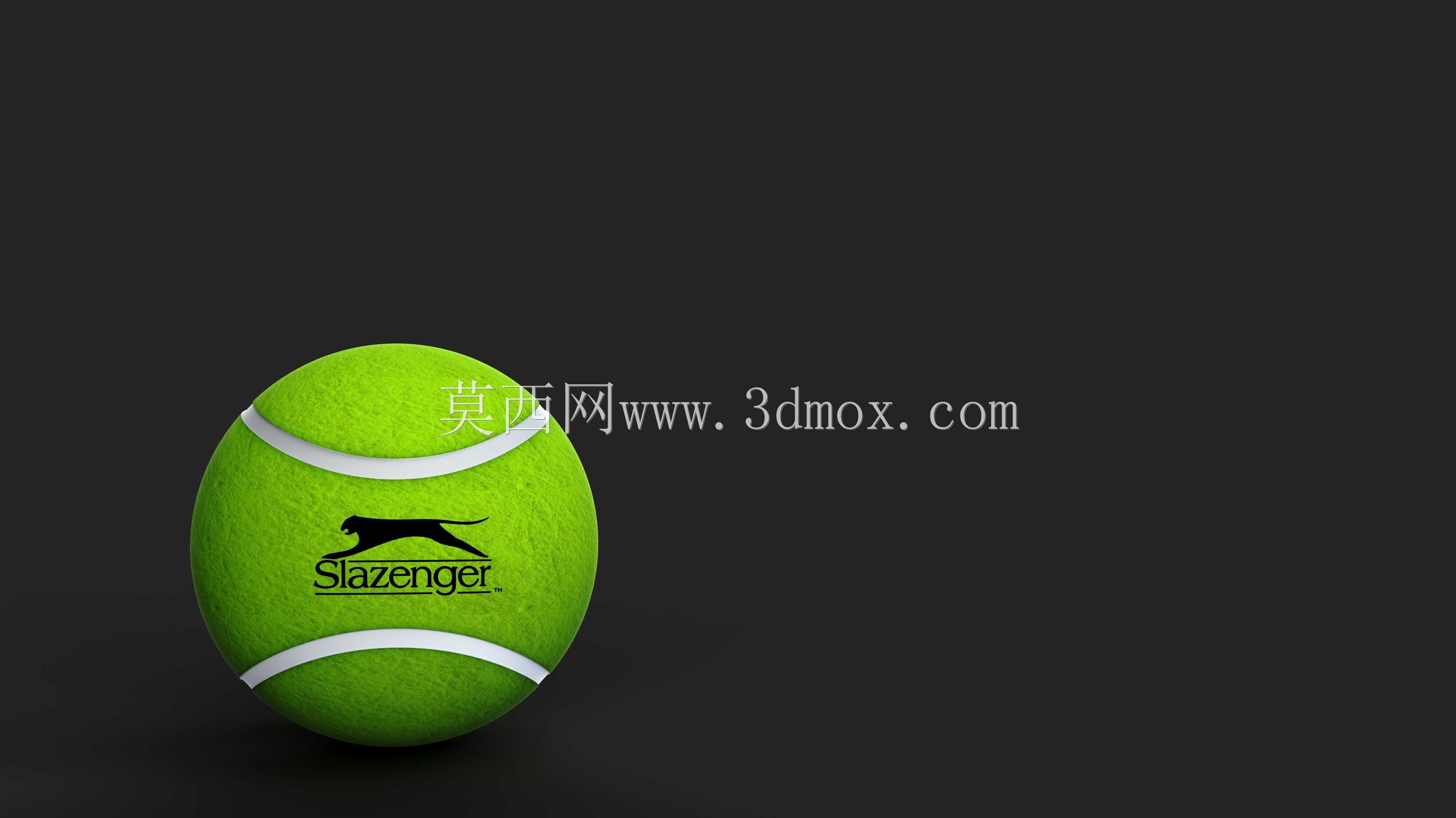

标准比赛用网球曲面结构三维建模

　　本次建模的网球结构，核心围绕实际赛事用球的物理形态展开，首先要明确其应用场景覆盖专业网球赛事训练、体育器材仿真模拟、运动装备结构验证、教学演示道具开发等多个领域，在做结构拆解前，首先要理清真实网球的构造逻辑：常规网球的外层是由两片对称的羊毛毡包覆层拼接而成，拼接缝为标志性的S形曲线，内部是中空的橡胶内胆，建模时需要优先还原这个曲面拼接的核心特征，不能做成光滑的整球结构。

　　从设计思路上来说，首先要确定球体的基准尺寸，按照国际网联的规范，正式比赛用球的直径范围在6.54cm到6.86cm之间，建模时取中间值6.7cm作为基准直径，先构建基础球体作为内胆的基准面，之后处理外层包覆层的曲面拆分：很多新手建模时会直接在球面上投影曲线做分割，但实际生产中两片毛毡的拼接缝是有一定宽度的压合边，建模时需要预留0.3cm的压合区域宽度，这个细节直接影响模型和真实产品的相似度，也能支撑后续做渲染时的材质分层。

　　在曲面构建阶段，不能直接用拉伸或者旋转命令生成拼接缝，需要先在球面上做投影曲线的曲率调整，真实网球的S形拼接缝不是规则的正弦曲线，其两端的曲率半径更小，中间段过渡更平缓，这样的设计是为了让毛毡包覆后球面的圆度误差控制在0.1cm以内，避免飞行过程中出现重心偏移。建模时需要通过3D草图绘制空间曲线，再用投影命令贴合到球面基准上，之后通过分割线命令将球面拆分为两个对称的包覆面，再单独给每个包覆面做0.1cm的法向偏移，模拟毛毡层和橡胶内胆的厚度差，压合边区域要做轻微的下沉处理，还原真实球缝的凹陷感。

　　从功能特性的还原角度，这个模型需要支撑不同场景的使用需求：如果用于体育器材的碰撞仿真，模型需要保留分层结构的面组，可以单独给内胆、毛毡层赋予不同的材质参数，内胆的橡胶材质邵氏硬度在45到49之间，毛毡层的摩擦系数需要满足0.6以上的表面摩擦要求，建模时保留的分层结构可以直接导入仿真软件做材料属性赋值，不需要重新拆分面。如果用于产品展示渲染，模型的曲面连续性要达到G2级别，避免在曲面转折处出现棱角反光，拼接缝的边缘要做0.05cm的圆角过渡，还原毛毡压合后的柔和边缘，不会出现生硬的直角边。

　　关于安装边界和适配性，这个模型作为标准球体类零件，在做装配体适配时，其球心作为装配基准点，可以直接和网球拍的击球面中心、发球机的出球轨道、网球训练器的连接座做配合，不需要额外做基准面转换。需要注意的是，模型的拼接缝位置要和实际产品一致，两片毛毡的拼接缝对称分布在球体两侧，在做运动仿真时，这个非均匀的表面结构会影响飞行时的空气阻力，建模时保留的表面纹理特征可以支撑空气动力学仿真的边界条件设置，不需要额外做表面纹理的附加建模。

　　很多人做网球建模时容易忽略毛毡层的纤维走向细节，其实在做曲面拆分后，可以给每个包覆面做轻微的纹理方向引导，虽然实体建模不需要还原每一根纤维，但表面的微结构起伏要控制在0.02cm以内，既不会破坏球面的整体圆度，又能在渲染时呈现出毛毡的哑光质感，和光滑橡胶内胆的高光表面形成明确区分。另外，模型的中空结构不需要做实体填充，保留内胆的壁厚0.3cm即可，这样既符合真实网球的结构，也能减少模型的面数，在做大型场景装配时不会占用过多的系统资源，比如搭建网球场全景模型时，批量放置该网球模型也能保持流畅的操作响应。

　　从结构验证的角度，这个模型可以直接用于3D打印的原型验证，拆分后的两个包覆面和内胆可以分别导出做打印装配，压合边的预留尺寸刚好可以适配胶水粘接的公差，打印完成后可以直接做毛毡包覆的工艺验证，不需要再调整模型尺寸。在做教学演示时，模型的特征树可以清晰展示曲面投影、分割线、偏移面、圆角过渡等常用建模命令的使用逻辑，对于初学者理解复杂曲面的构建思路有很强的参考价值，尤其是空间曲线在曲面上的投影调整技巧，是曲面建模中非常实用的技能点，通过这个网球模型的练习，可以掌握非规则球面拆分的核心逻辑，迁移到其他包覆类球体产品的建模工作中。
