轻量化低成本工业设备支撑托架结构

　　在轨道交通车辆底架设备安装、重型输送线侧边构件固定、大型工业装备侧部附件挂载这类场景里，支撑托架是承担载荷传递、保障部件安装精度的核心连接构件，传统托架多采用厚板焊接整体成型结构，加工时需要多道坡口焊接、焊后去应力、整体铣削安装面的工序，不仅制造周期长，材料利用率低，整体自重偏大，还会给主承载结构带来额外的静载荷负担，长期运行中焊缝位置容易出现应力集中引发的疲劳开裂问题。这款重新优化的支撑托架，在结构设计阶段就跳出了传统等厚板材堆叠的设计思路，从载荷传递路径入手做拓扑优化，先梳理清楚托架需要承担的三类核心载荷：挂载部件的垂直向下静载荷、设备运行时产生的纵向冲击载荷、安装面位置的横向扭转载荷，把非主传力路径上的冗余材料全部去除，

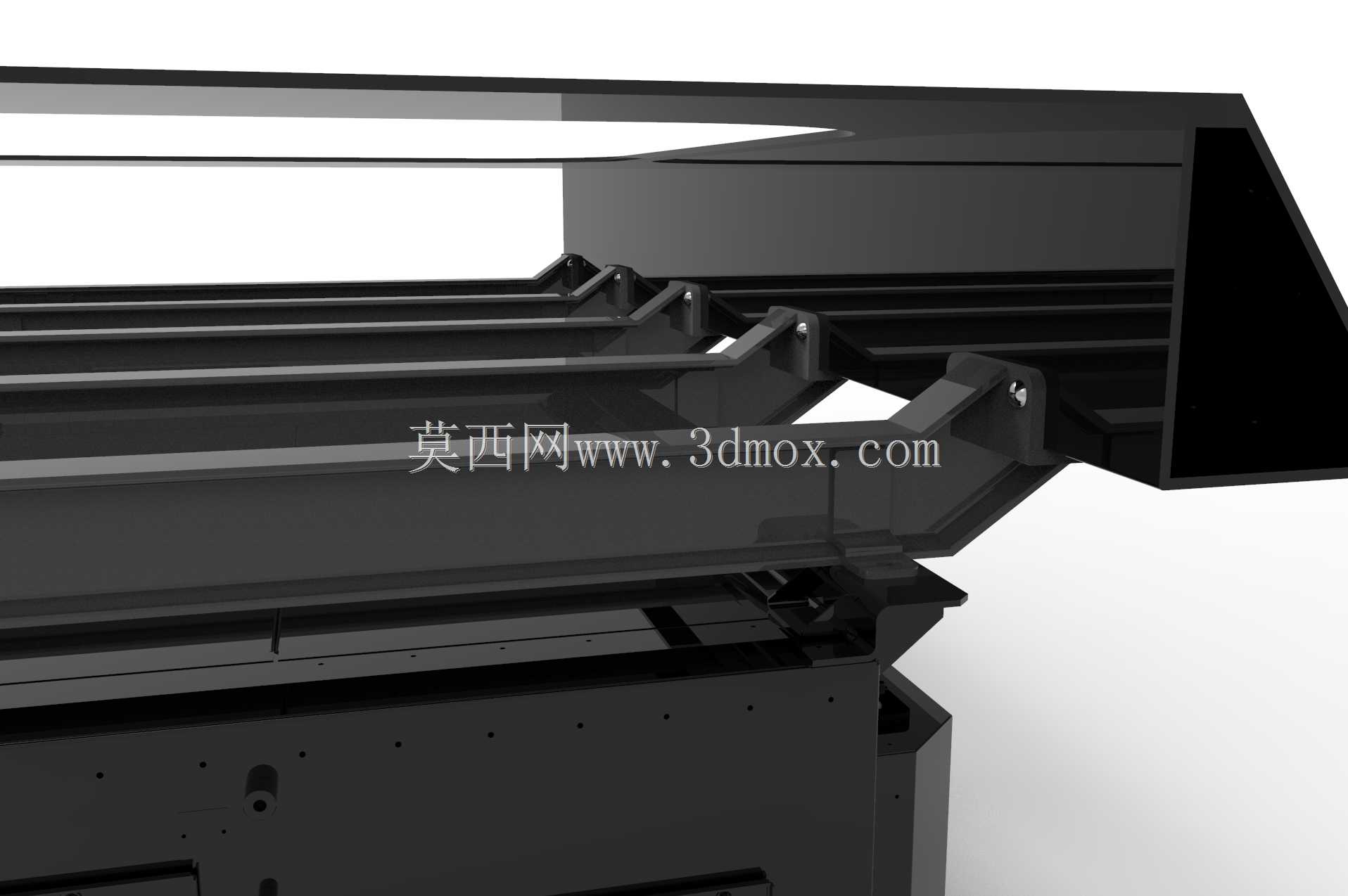

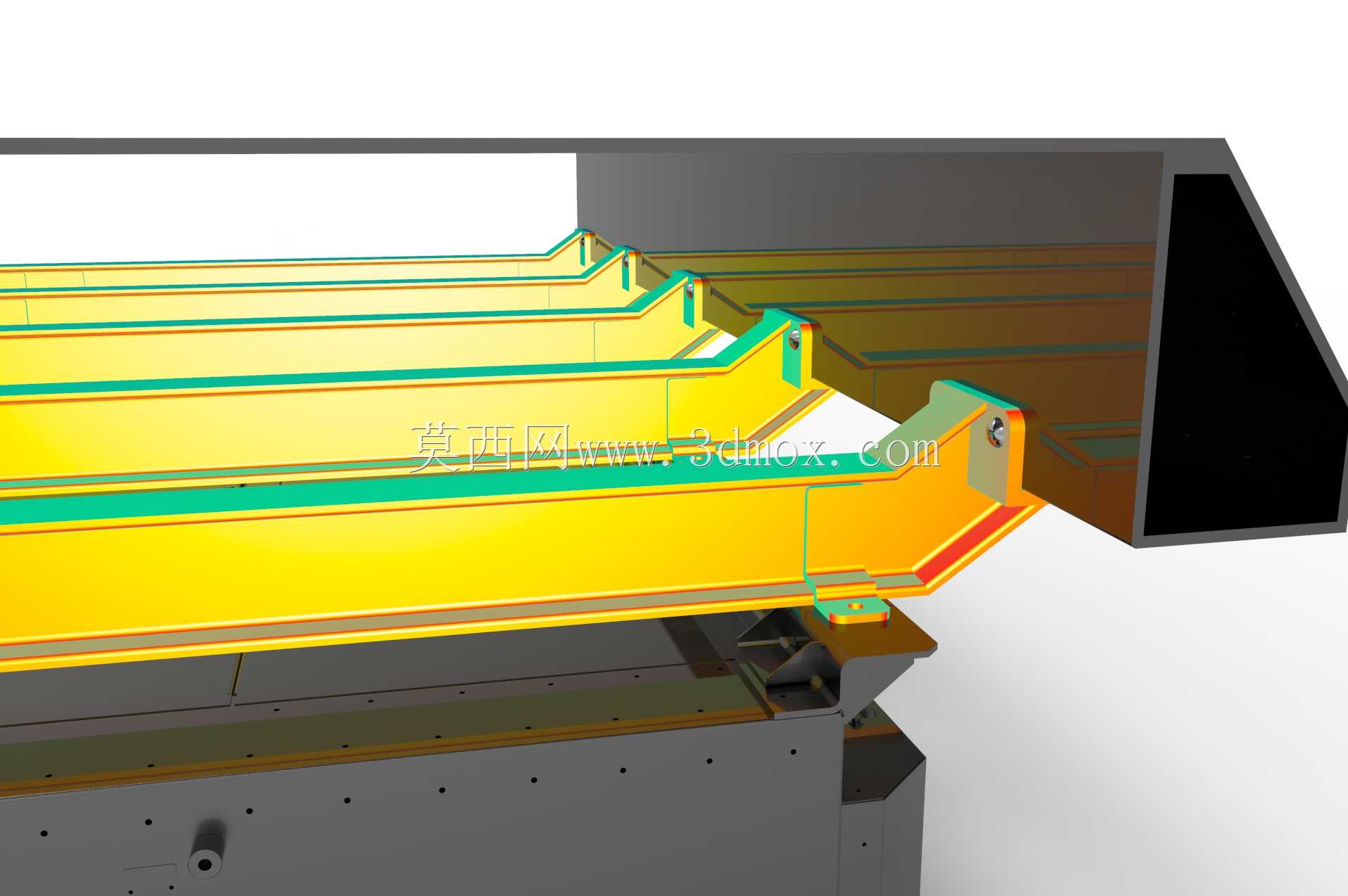

　　仅在载荷传递的关键路径上保留承载截面，最终成型的托架采用多道弯折的薄壁型材搭配局部加强筋的结构形式，没有多余的冗余结构，整体重量比同承载等级的传统焊接托架降低近四成。从安装边界来看，托架的上部连接边完全匹配Alstom底架的标准安装接口尺寸，连接孔位采用长圆孔与圆孔组合的排布方式，长圆孔预留了安装时的位置调整余量，能抵消主结构焊接变形带来的孔位偏差，不需要现场扩孔就能完成装配；下部承载面设置了带定位凸台的安装位，挂载设备时可以先通过凸台完成快速定位，再穿入紧固螺栓，大幅降低现场安装的对位难度，安装效率比传统平板托架提升明显。托架的弯折过渡位置全部采用大圆弧过渡设计，避免直角弯折带来的应力集中问题，

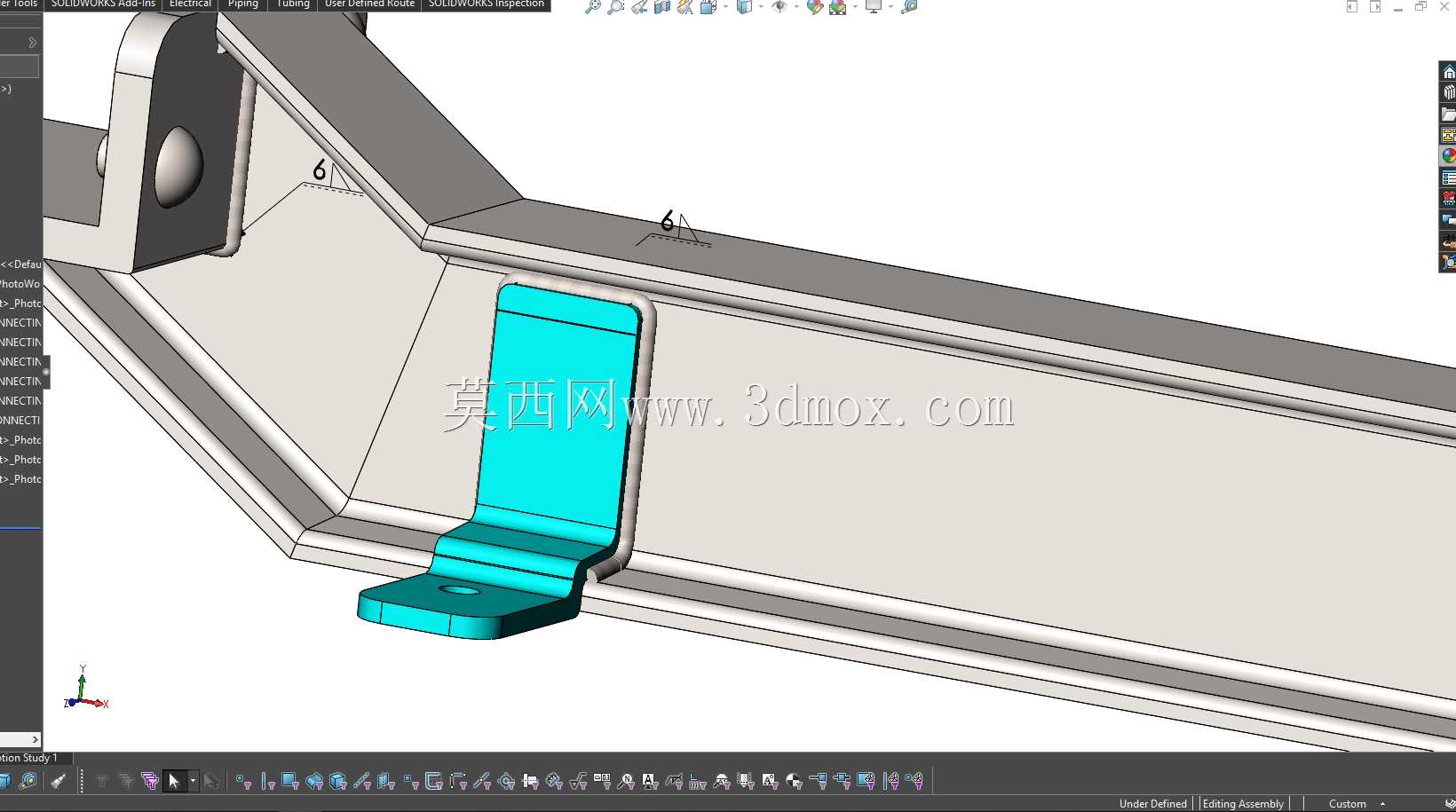

　　局部受力较大的连接角位设置了一体化成型的加强翻边，不需要额外焊接加强筋，就可以满足冲击载荷下的强度要求，翻边与主体结构一次弯折成型，没有焊接接缝，从根源上避免了焊缝位置的疲劳失效风险。制造层面，这款托架的所有构件都可以采用常规板材通过数控冲裁、数控弯折工序完成加工，不需要定制专用的锻造或铸造模具，也不需要复杂的焊接工装，单批次生产的准备周期短，制造成本比传统焊接托架降低三成左右，加工完成后仅需要对安装面做简单的平面度修整，不需要整体去应力处理，后续表面处理可以根据使用场景选择镀锌、喷塑等常规工艺，适配不同腐蚀等级的工业使用环境。实际工况适配性上，托架的结构形式可以根据不同的挂载载荷需求做快速调整，只需要调整薄壁板材的厚度、

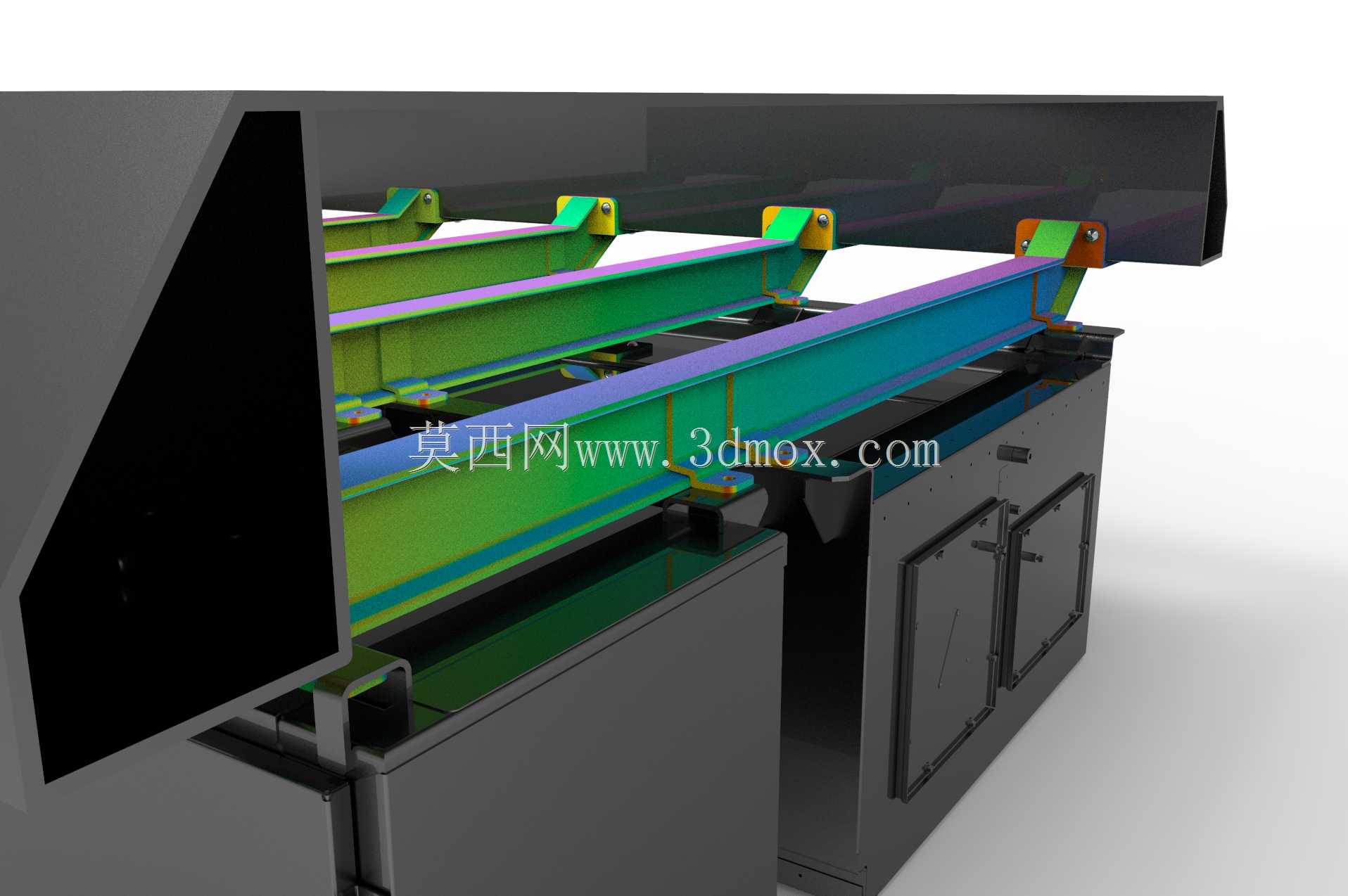

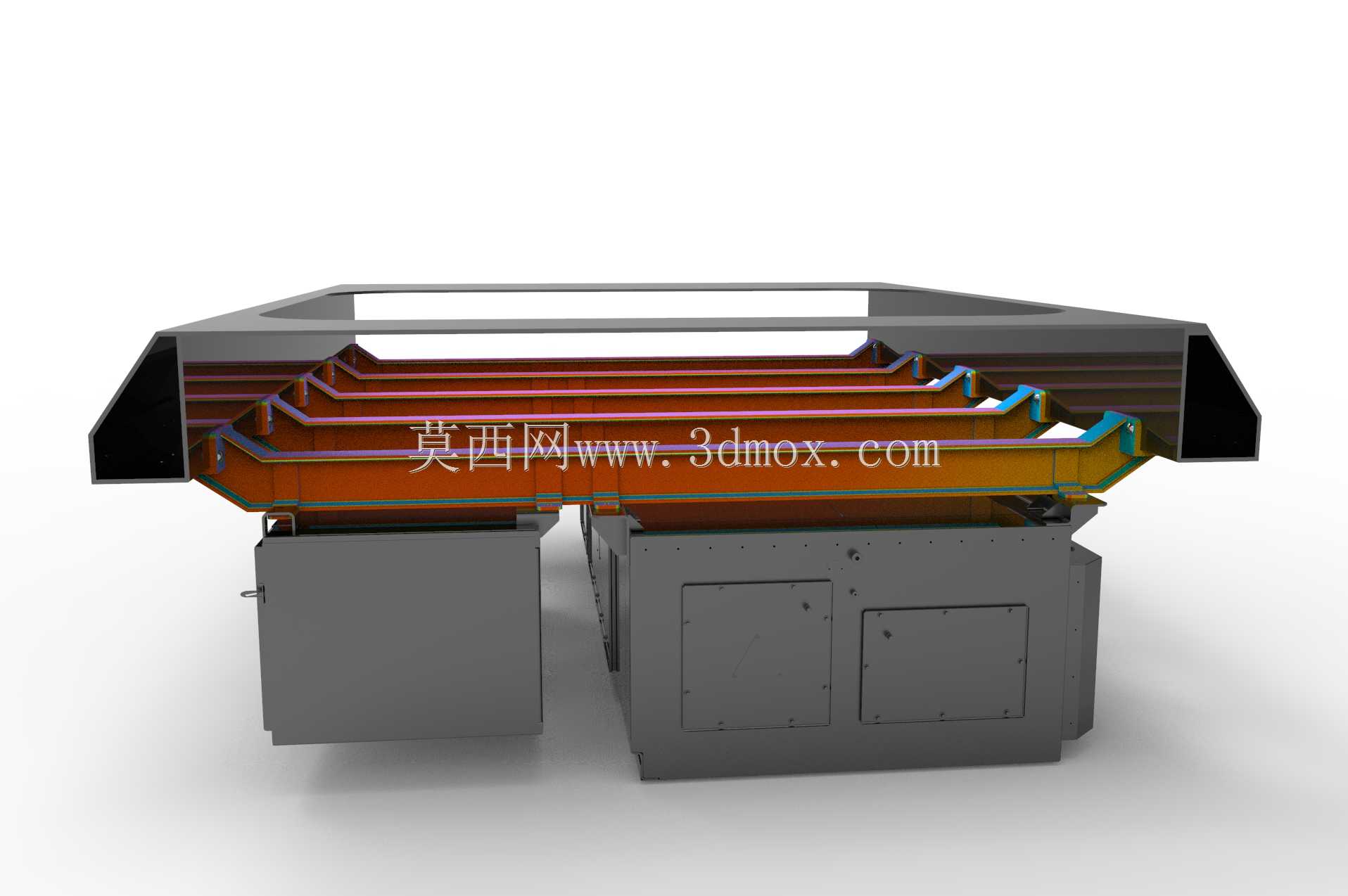

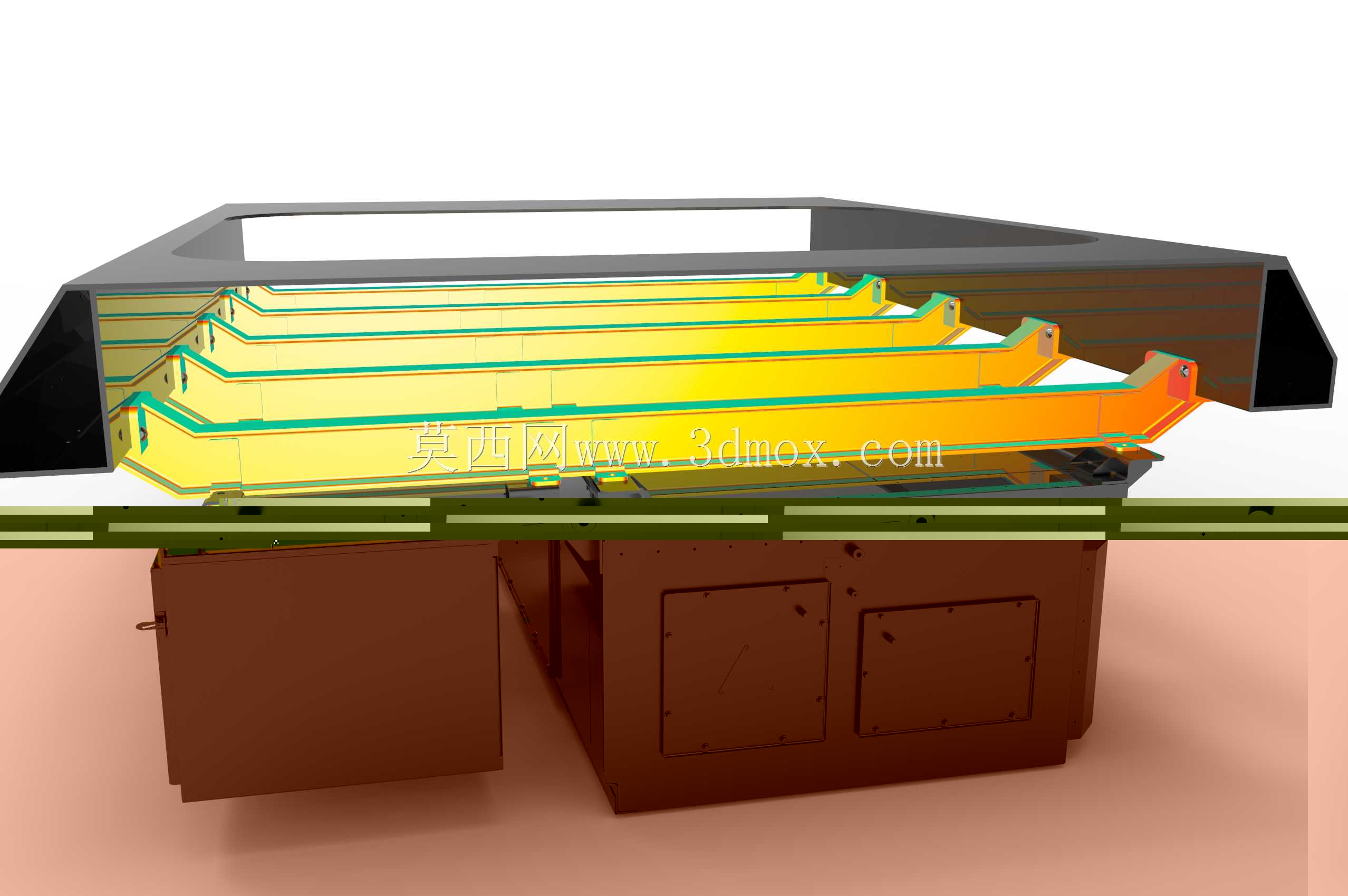

　　加强翻边的高度，就可以适配不同重量等级的设备挂载需求，不需要重新做整体结构的拓扑设计，衍生型号的设计周期可以缩短60%以上。在底架设备安装场景中，这类轻量化托架可以有效降低车辆底架的整体自重，提升车辆的有效载荷能力；在重型输送线应用场景中，托架的快速安装特性可以缩短输送线的现场安装周期，后期维护更换时也不需要动用大型吊装设备，单人就可以完成托架的拆装作业。结构细节上，托架的所有外露边缘都做了钝化倒边处理，避免安装维护过程中划伤施工人员，安装孔位的边缘都做了沉台设计，紧固螺栓安装后螺栓头不会突出托架表面，不会和周边挂载设备产生运动干涉，托架的下部预留了走线槽位，挂载设备的线缆可以顺着槽位规整排布，不需要额外设置走线支架，进一步简化了整体安装结构。从受力验证的角度，这款托架的结构在垂直静载荷1.5倍额定载荷下，最大变形量控制在安装面允许的平面度公差范围内，纵向3g冲击载荷下，最大应力值远低于材料的屈服强度，长期交变载荷作用下的疲劳寿命满足工业装备全生命周期的使用要求，不需要在使用周期内做定期的焊缝探伤检查，降低了后期运维的工作量和成本。
