宝马FA款双色运动R20汽车轮毂设计

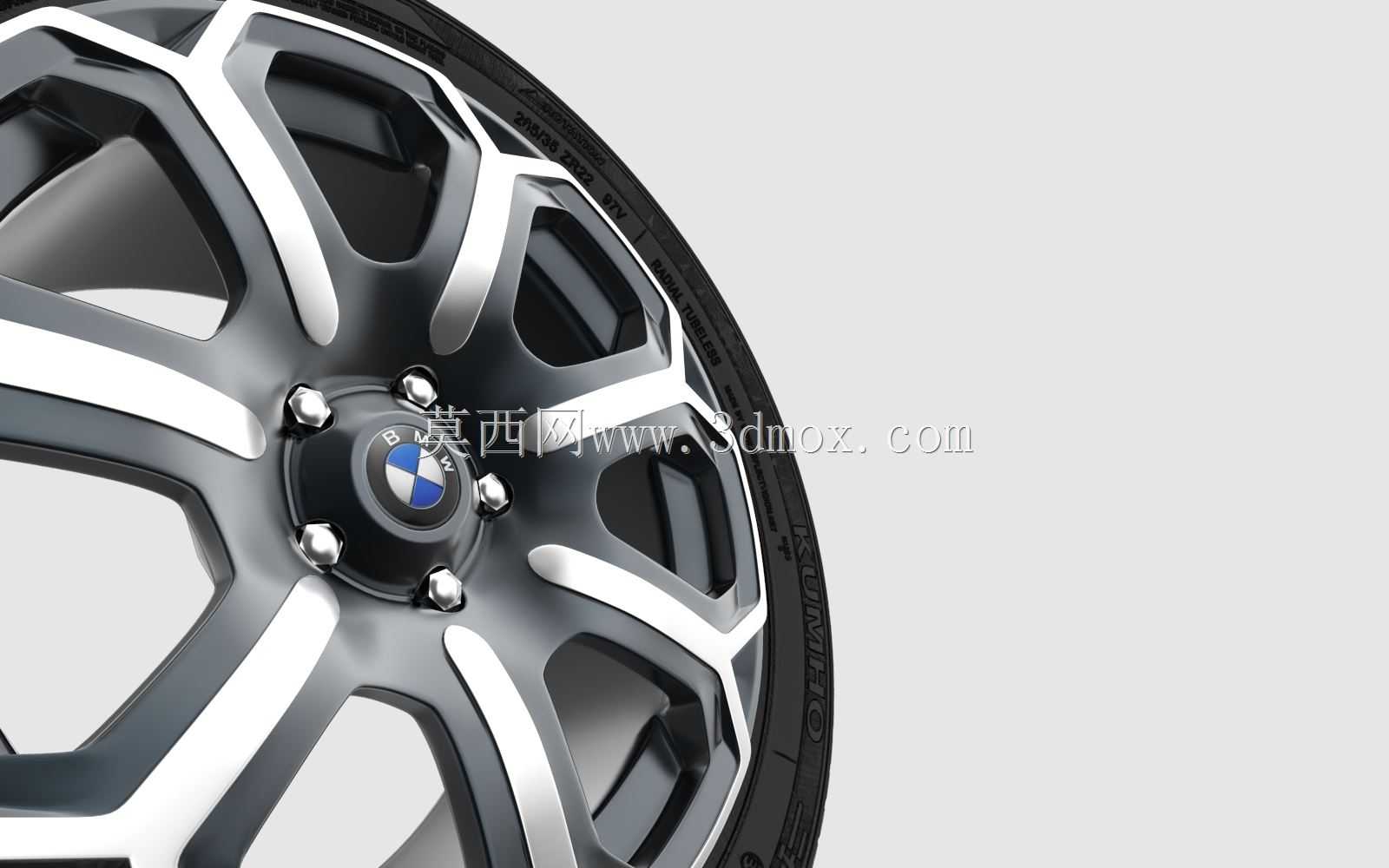

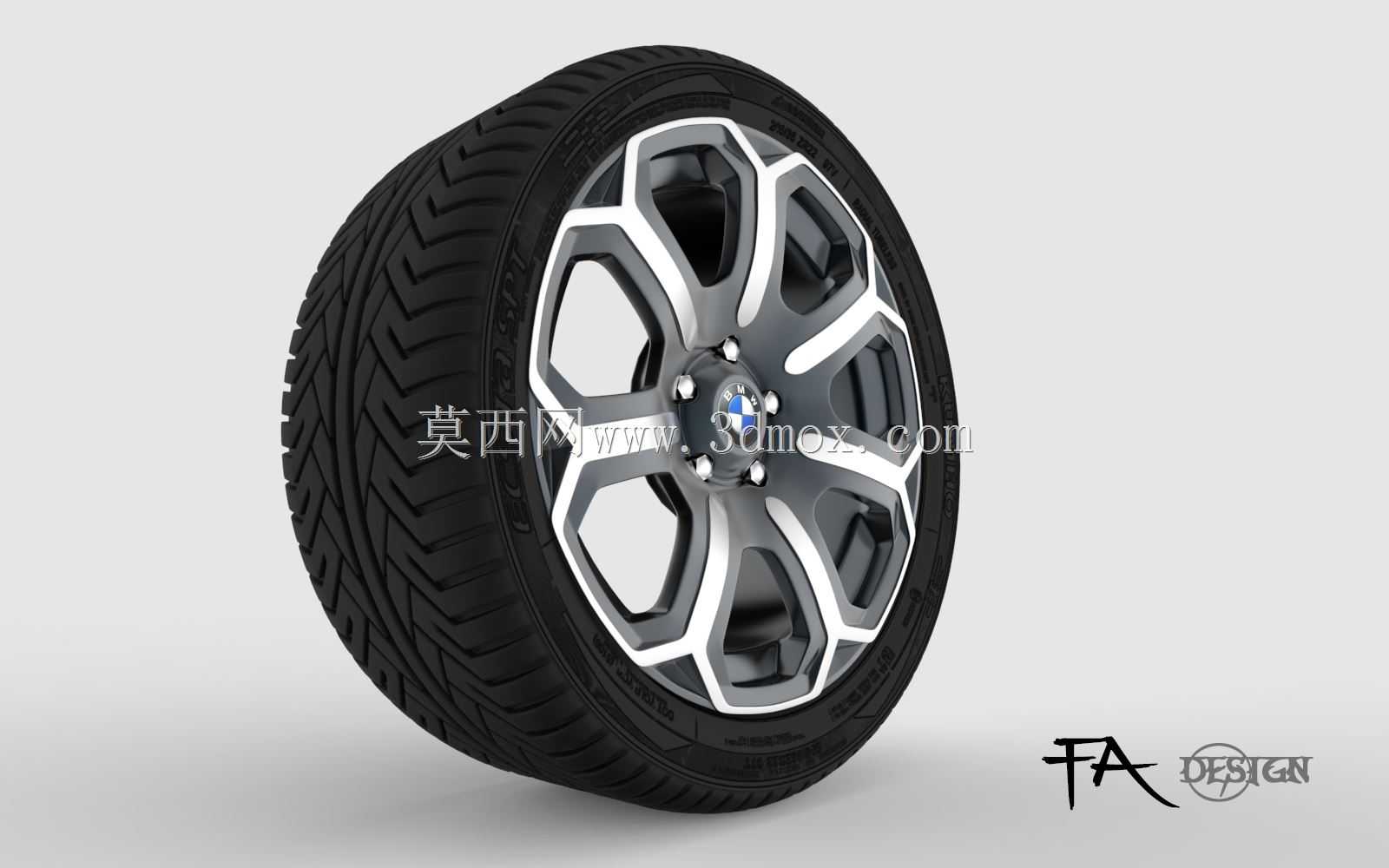

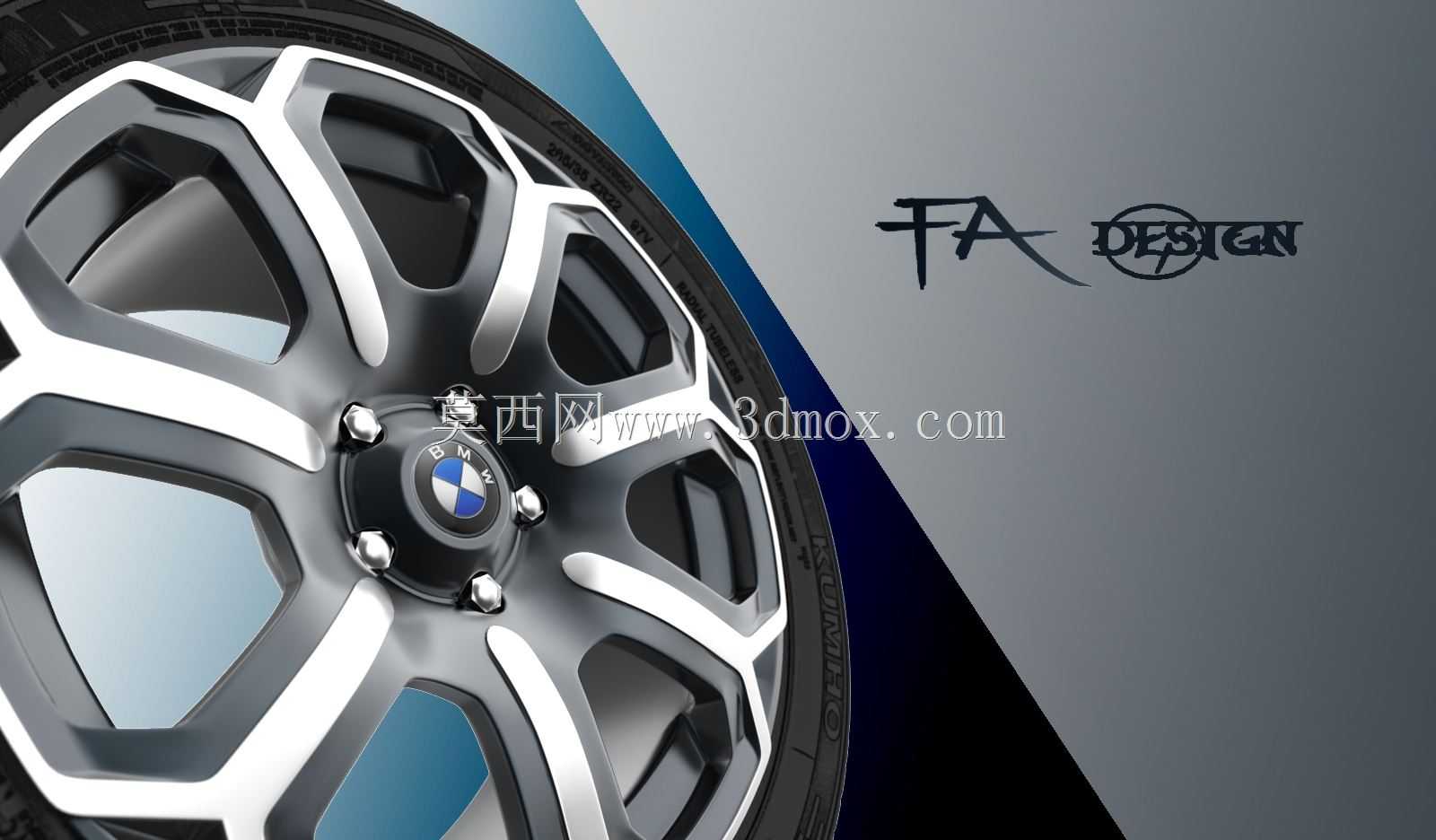

　　这款R20规格的运动型轮毂，主要面向乘用轿车的改装与配套场景，适配大尺寸刹车卡钳的性能车型，在日常街道行驶、轻度赛道体验场景下都能满足使用需求。轮毂作为车辆行走系统的核心承载部件，既要承担整车垂直载荷、传递驱动与制动力矩，还要在转向过程中承受横向侧向力，同时兼顾散热、轻量化与外观装饰属性。从结构设计来看，这款轮毂采用五组双辐条的分叉式造型，辐条表面做了双色撞色处理，亮面切削区域与深灰喷涂区域形成视觉反差，辐条边缘做了圆弧过渡处理，避免应力集中的同时强化了运动视觉效果。中心安装区域设置了五颗螺栓孔，匹配宝马车型常用的5*120孔距规格，中心孔直径适配对应车型的轴头尺寸，安装时可直接与轴头贴合，无需额外加装变径圈即可保证同轴度，

　　减少高速行驶时的抖动风险。中心盖区域预留了品牌标识安装位，可固定对应车标，保证外观完整性。轮辋部分采用J值标准设计，适配245-275宽度区间的民用轮胎，轮缘位置做了加厚处理，应对低胎压行驶时的胎侧挤压，避免过坑洼路面时出现轮辋变形、轮胎脱圈的问题。辐条的镂空设计并非单纯为了造型，大尺寸的镂空间隙可以让行驶过程中的气流更顺畅地带走刹车系统产生的热量，降低连续制动时的刹车热衰减风险，相比密辐条轮毂，散热效率提升明显，适合频繁制动的城市拥堵路况以及山路行驶场景。在设计建模过程中，需要重点校核螺栓孔的位置度公差，保证每个安装孔的中心距偏差控制在0.1mm以内，避免安装时出现螺栓强行对位导致的应力断裂隐患；同时要对辐条根部做有限元受力分析，

　　模拟过颠簸路面、紧急制动、高速过弯等极限工况下的应力分布，将最大应力值控制在铝合金材料屈服强度的安全阈值内，保证结构强度满足国标要求。轮辋的胎圈座位置严格按照轮胎安装标准设计圆角与粗糙度，保证轮胎安装后气密性达标，不会出现慢漏气问题。气门嘴安装位设置在轮辐间隙处，避开辐条遮挡位置，方便后期充气、胎压监测模块的安装与维护。从安装边界来看，这款轮毂的ET值设置在30-35区间，安装后轮距相比原厂小幅加宽，提升车辆过弯时的侧倾稳定性，同时不会超出翼子板边界，避免轮胎蹭到轮拱内衬或者翼子板，满足日常合法上路的安装要求。轮毂背面的安装贴合面做了精加工处理，平面度控制在0.05mm以内，安装时与刹车盘、轴头端面完全贴合，

　　不会出现安装面虚接导致的高速抖动问题。辐条背面做了偷轻处理，在不影响结构强度的前提下去除多余材料，降低轮毂整体重量，减少簧下质量，提升车辆的加速响应与悬挂减震效果。表面处理采用了多层喷涂工艺，深灰区域做了粉末喷涂打底加清漆覆盖，亮面切削区域做了钝化处理加透明粉喷涂，提升抗腐蚀能力，应对日常行驶中的泥水、融雪剂侵蚀，避免长时间使用后出现漆面起泡、氧化失光的问题。
