大学生方程式赛车整车结构三维设计

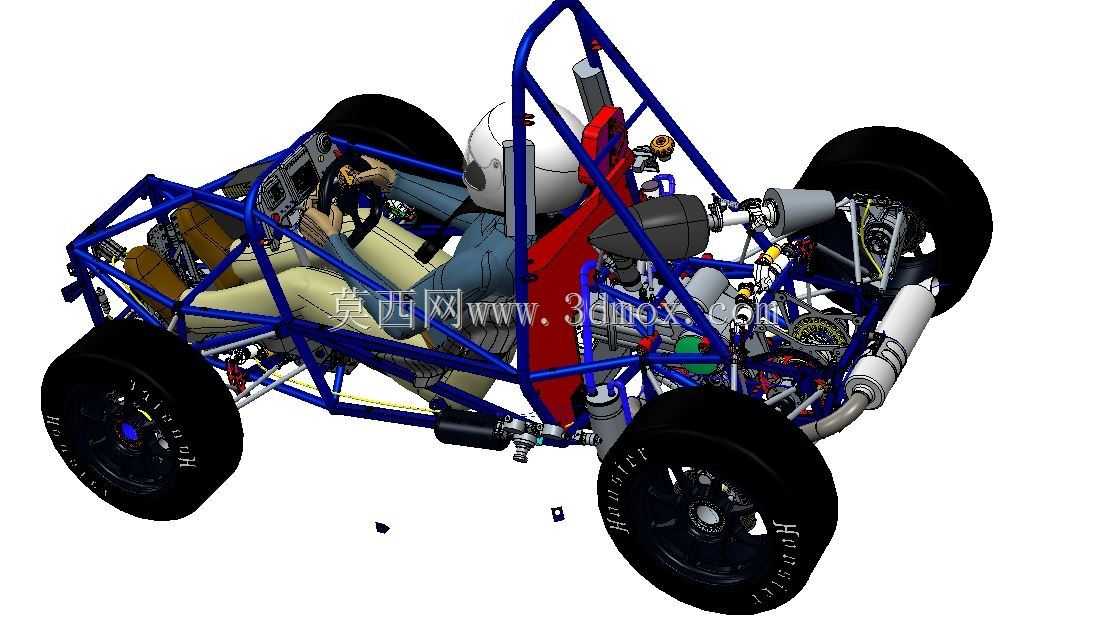

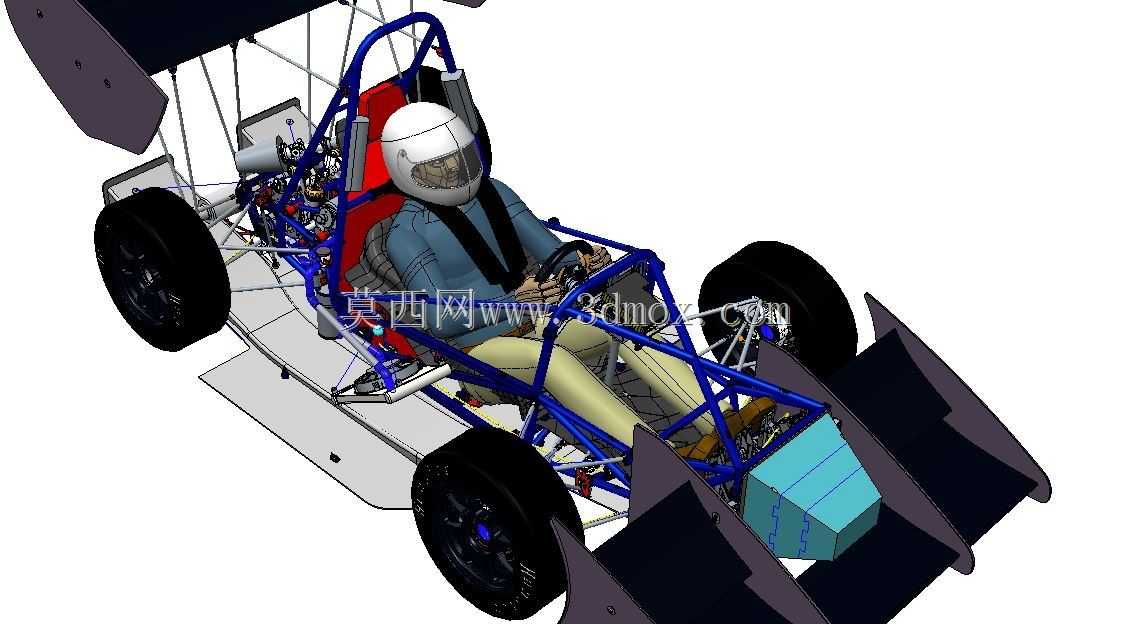

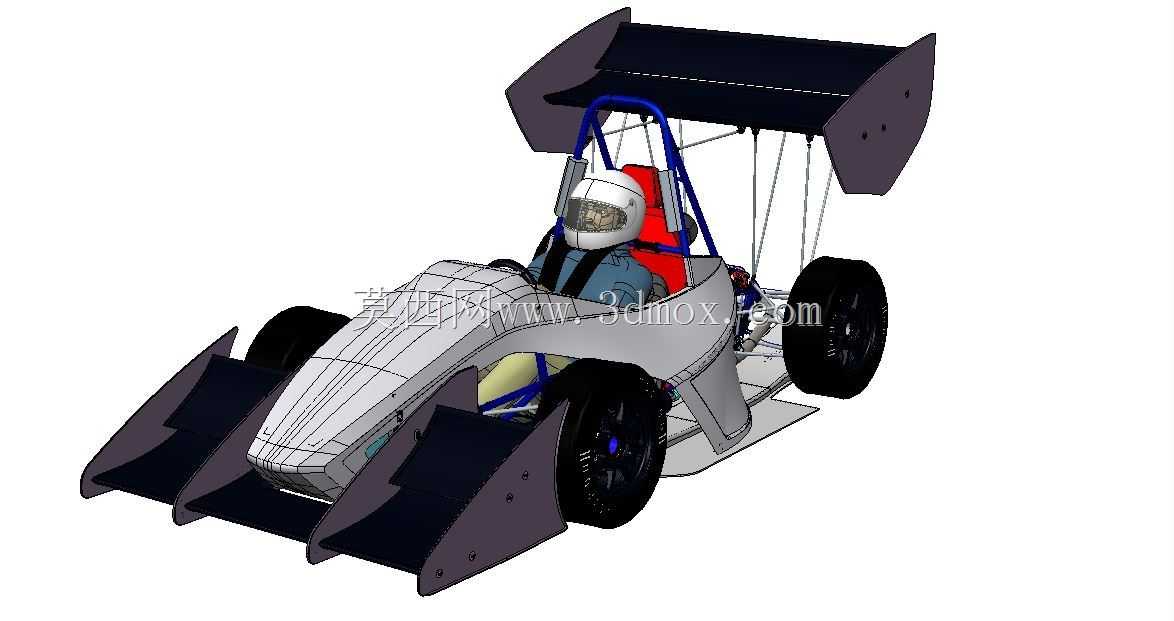

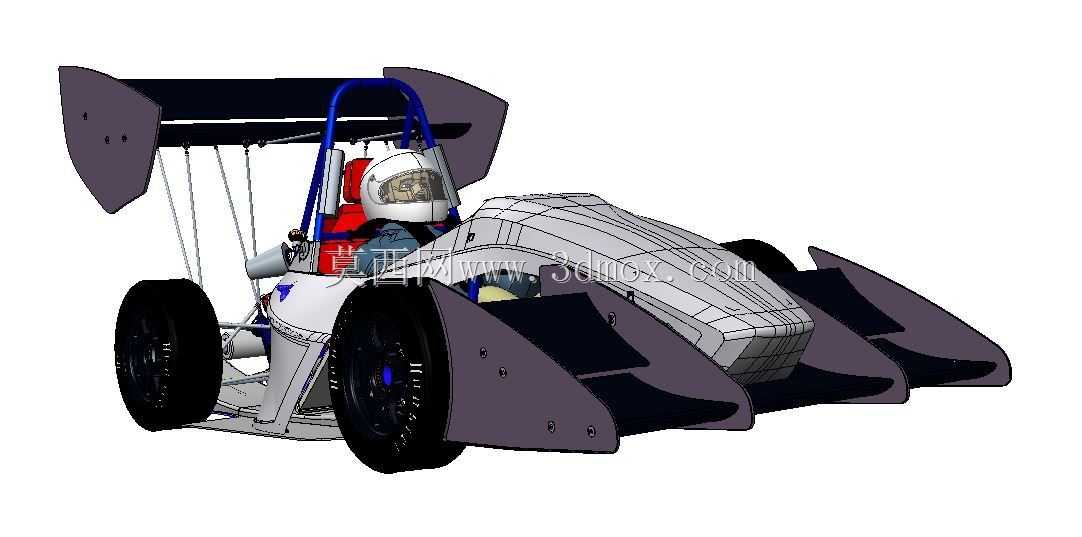

　　该模型还原了大学生方程式赛事用单座竞速赛车的完整结构，覆盖从车架主环到空气动力学套件的全部核心系统，可用于赛事参赛方案的结构验证、零部件干涉检查以及装配工艺梳理。从实际赛事应用场景出发，这类赛车需要在封闭的铺装赛道内完成加速、制动、绕桩、耐久等多个测试项目，因此结构设计上需要兼顾轻量化与结构刚性的平衡，同时满足赛事规则对车手生存空间、碰撞防护的硬性要求。模型中可见的主防滚架采用空间桁架结构，管材的排布完全围绕车手座舱的防护边界展开，在车手头部、肩部、侧方都预留了符合规则的安全间隙，同时通过斜撑的排布将碰撞时的冲击力分散到底盘纵梁上，避免局部应力集中导致的结构失效。底盘部分采用前后不等长双叉臂独立悬架结构，

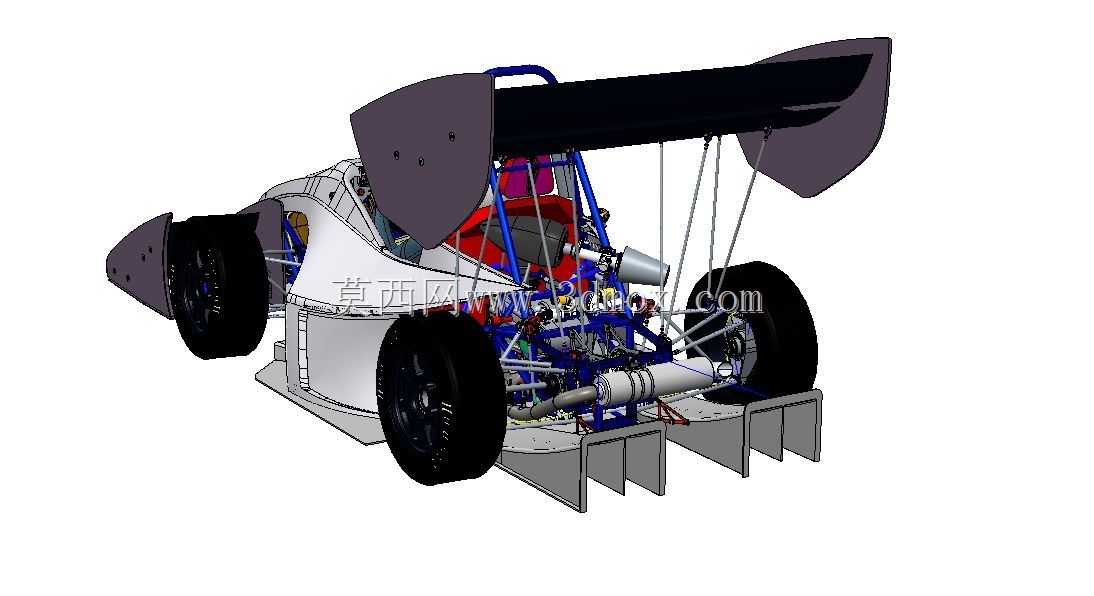

　　转向节的安装点位经过反复校核，保证轮跳过程中车轮定位参数的变化处于可控范围，避免赛道内激烈驾驶时出现轮胎抓地力骤降的问题；轮边集成了制动卡钳、轮毂轴承以及轮速传感器安装位，制动管路的走向沿着车架纵梁内侧排布，避开了行驶过程中可能被飞石击打、或者悬架运动干涉的区域。车身覆盖件与空气动力学套件采用分体式设计，前翼、尾翼、侧箱导流板的安装点位都预留了快拆结构，方便赛事过程中快速调整空气动力学设定，或者在发生碰撞后快速更换受损部件；尾翼的主翼面与副翼面采用多段式翼型设计，能够在高速行驶时为后轮提供足够的下压力，同时通过端板的造型设计梳理轮边的乱流，降低整车的气动阻力。动力单元的安装位位于车手座舱后方，模型中预留了发动机、进气系统、

　　排气系统以及冷却系统的安装边界，散热器的进风口设置在侧箱前方，利用赛车行驶时的迎面气流为冷却液散热，排气管道的走向避开了碳纤维车身覆盖件，防止高温尾气灼烧复合材料导致结构强度下降。座舱内部的布局围绕车手操作便利性设计，方向盘的安装角度、踏板的行程范围、座椅的安装位置都可以根据车手的体型进行调整，安全带的固定点位直接连接在主防滚架结构上，保证碰撞时安全带不会因为安装点变形而失效。整车的轴距、轮距参数都符合方程式赛事的常规设计范围，整车最低点的离地间隙满足赛道起伏路面的通过要求，避免高速过坡时底盘托底损坏油底壳或者底板结构。在建模过程中，所有零部件的装配关系都按照实际生产的装配逻辑搭建，紧固件的规格、安装方向都符合机械设计的通用规范，不存在无法实现的虚结构，可直接导出工程图用于零部件的加工制造，也可以导入仿真软件进行结构强度、空气动力学性能的模拟计算，为参赛队伍的实车制造提供可靠的三维数据支撑。
