高光泽金属铰接式连接锁扣结构

　　这类铰接式锁扣结构在日常工业场景里的应用覆盖范围极广，从户外便携装备的快拆连接、箱包类产品的开合锁止，到小型工业设备的舱门固定、运动器材的部件铰接，都能见到同结构原理的构件身影。不同于普通的固定式连接件，这类带铰接结构的锁扣需要同时满足两个核心功能：一是在锁止状态下提供足够的抱紧力，避免受外力冲击时出现意外脱开的情况；二是在解锁状态下可以顺畅完成铰接转动，让两个被连接的部件能够按照预设角度完成开合动作，不会出现卡滞、干涉的问题。

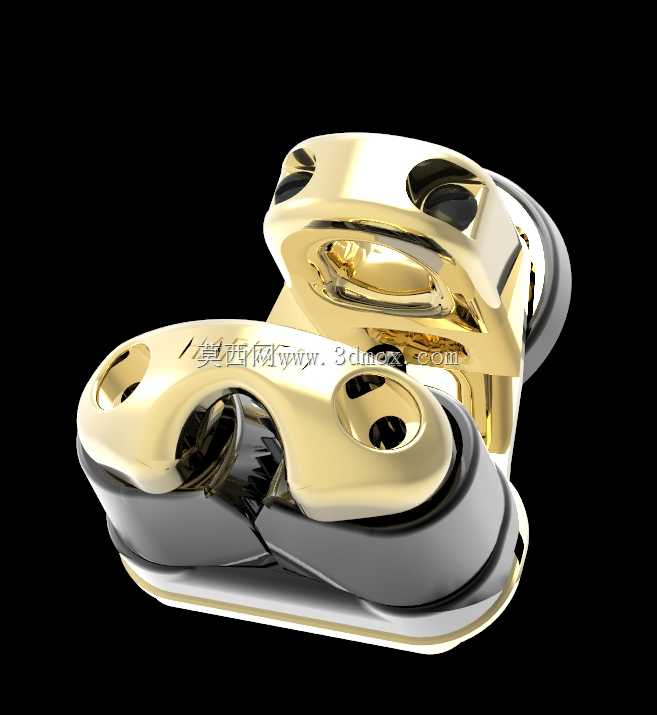

　　从结构设计的角度来看，这个构件采用了对称式的双铰接臂布局，两个主体金属件通过中部的啮合齿结构完成咬合，配合侧边的橡胶缓冲垫层，既可以在锁止时分散接触面的压应力，避免金属件硬接触造成的表面磨损，也能在开合过程中提供一定的阻尼感，让操作的反馈更清晰。主体金属部分做了圆弧过渡处理，所有外露的棱边都做了倒圆角，一方面是避免安装使用过程中尖锐棱边划伤操作人员，另一方面也能减少应力集中点，提升构件在反复开合过程中的疲劳强度，不会因为长期受交变载荷出现棱边开裂的问题。

　　构件上预留的几个沉头安装孔，是用来通过紧固件将锁扣的两个基座分别固定在需要连接的两个部件上，安装孔的位置做了沉头设计，可以让紧固件的头部完全埋入构件表面，不会出现凸起干涉铰接臂转动的情况。在做安装边界校核的时候，需要注意预留出铰接臂转动的空间，当锁扣处于完全打开状态时，两个铰接臂会向外摆出一定角度，这个区域内不能布置其他凸起的结构件，否则会出现开合卡滞的问题。同时安装面的平面度需要控制在合理范围内，如果两个安装面的角度偏差过大，会导致锁扣锁止时出现别劲的情况，长期使用会加速铰接部位的磨损，缩短构件的使用寿命。

　　铰接部位的配合间隙是设计这类构件时需要重点把控的参数，间隙过大会导致锁止后出现旷量，被连接的两个部件会出现晃动，无法满足紧固要求；间隙过小则会导致转动阻力过大，开合操作需要施加很大的力，甚至在环境温度变化出现热胀冷缩的时候，出现铰接部位抱死无法转动的问题。这个构件在铰接接触面增加的非金属垫层，除了缓冲作用之外，还可以补偿一定的加工误差，降低对零件加工精度的要求，同时也能在锁止时提供一定的预紧力，让锁扣在受到振动载荷的时候不会出现松脱的情况，这一点在有振动工况的设备上使用时尤为重要。

　　从材质搭配来看，主体受力部分采用高强度金属材质，保证足够的结构强度来承受拉力载荷，接触缓冲部分采用耐磨非金属材质，降低反复开合的磨损量，两种材质的搭配既平衡了结构强度和使用寿命，也让构件的外观质感更有层次。在做三维建模的时候，需要重点还原铰接部位的啮合齿形，齿形的角度和咬合深度直接决定了锁扣的锁止可靠性，齿形过陡会导致解锁困难，齿形过缓则容易出现受外力自动脱开的问题；同时也要准确还原橡胶垫层的安装槽结构，垫层和金属槽的配合需要有一定的过盈量，避免长期使用后垫层出现脱落移位的情况。另外，构件表面的高光泽处理是表面处理后的效果，建模时不需要额外做表面纹理，只需要保证曲面的光顺性，避免出现曲面褶皱、棱边不光顺的问题，就能在渲染时还原出对应的金属质感。
