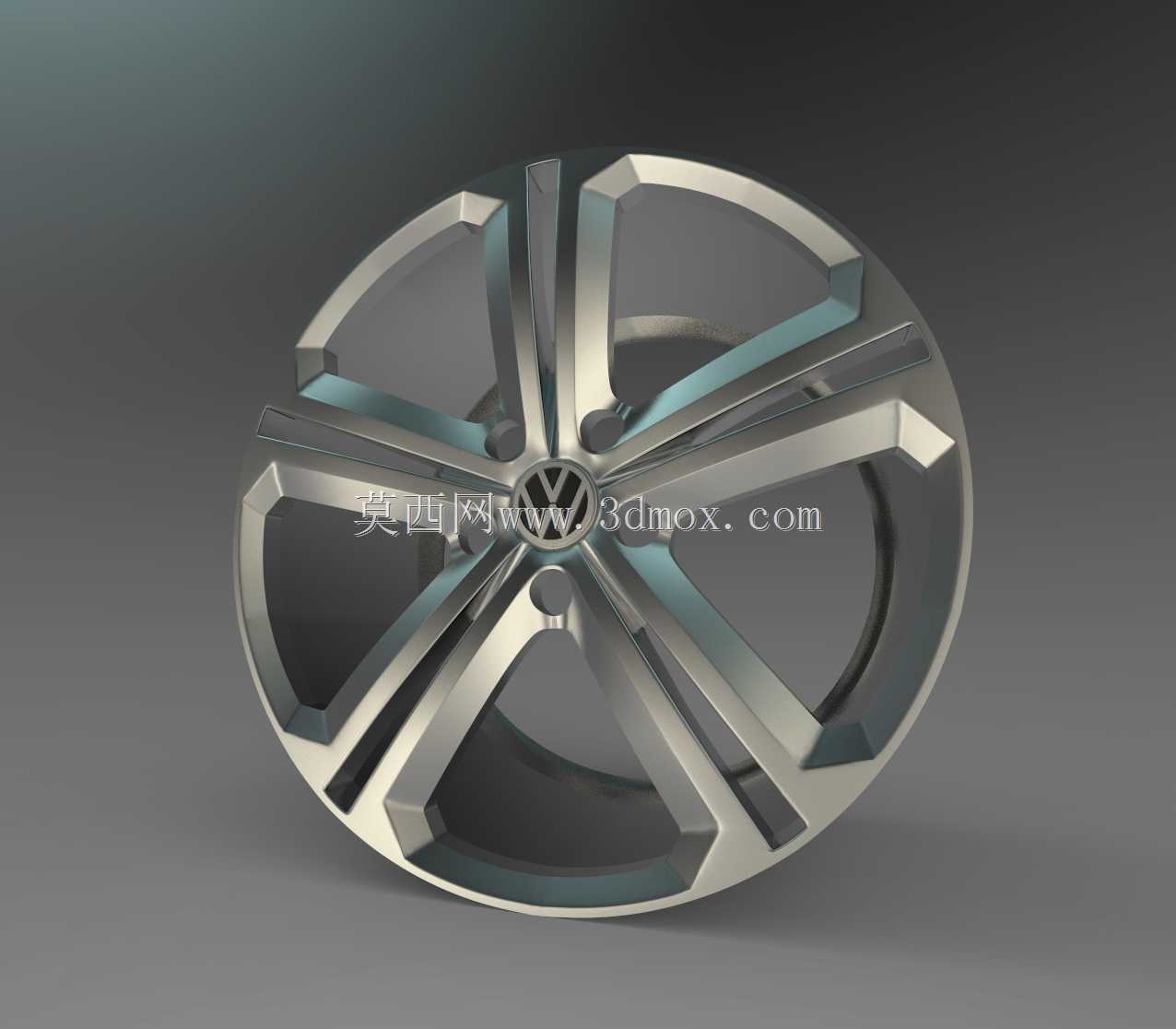

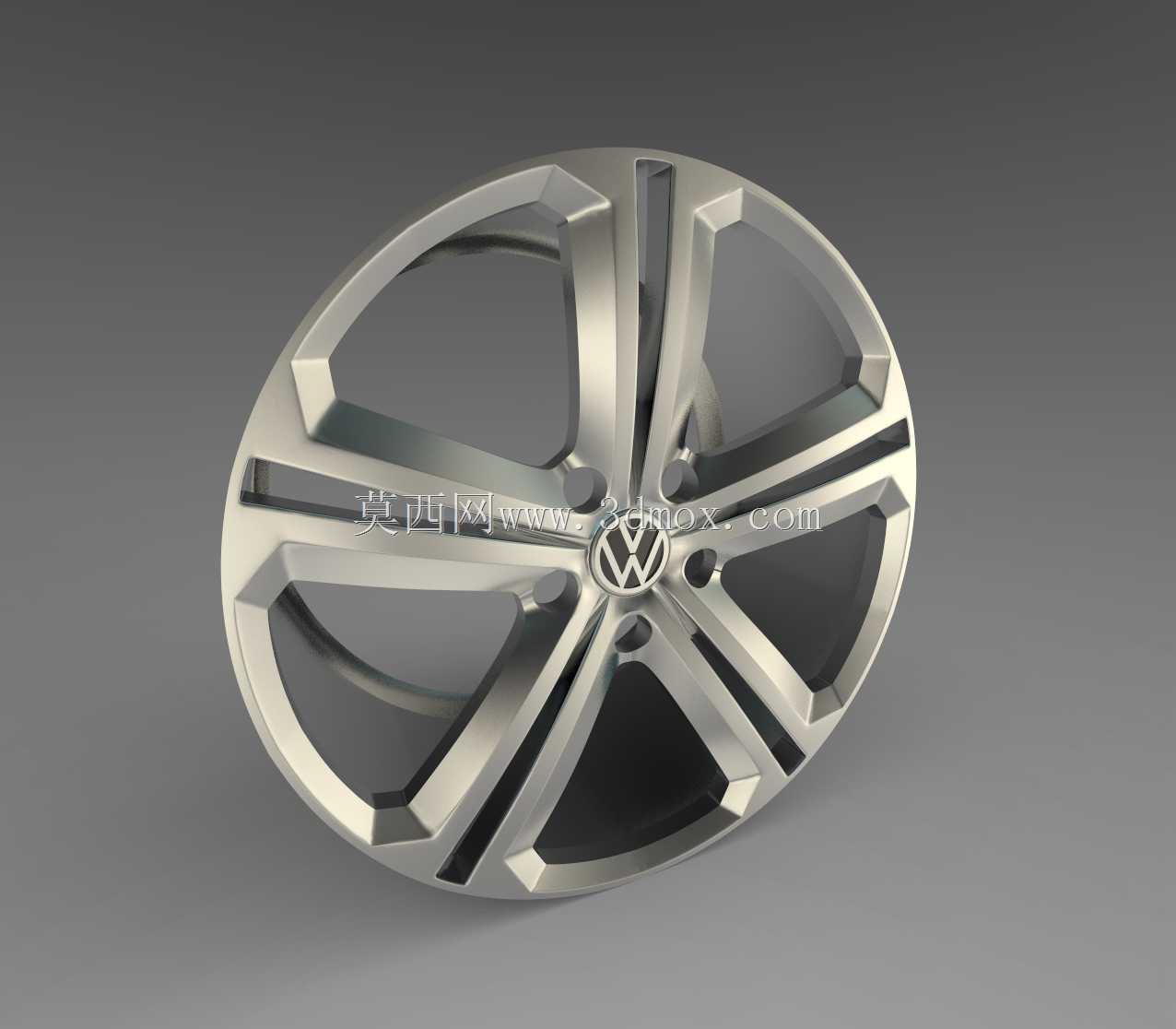

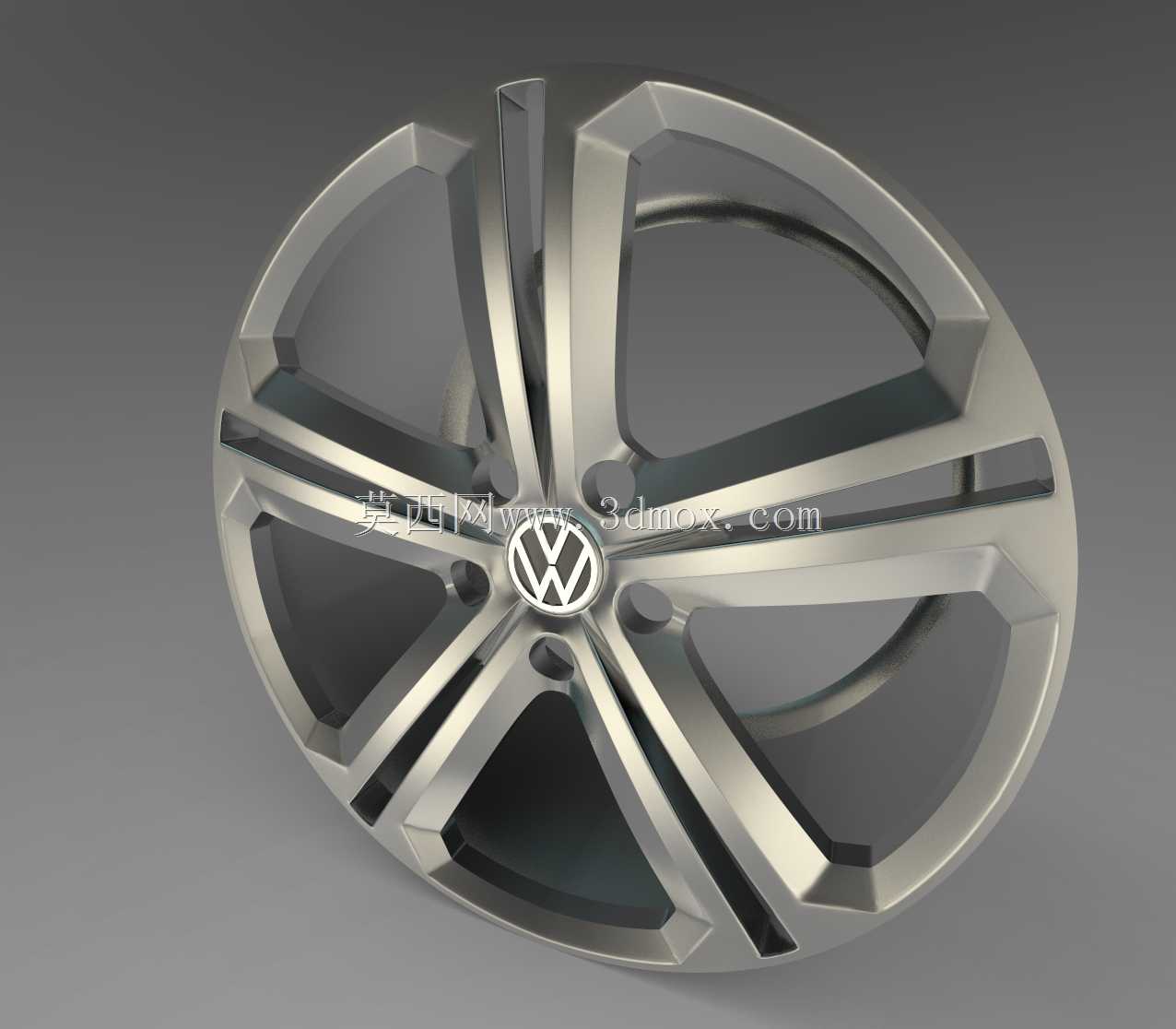

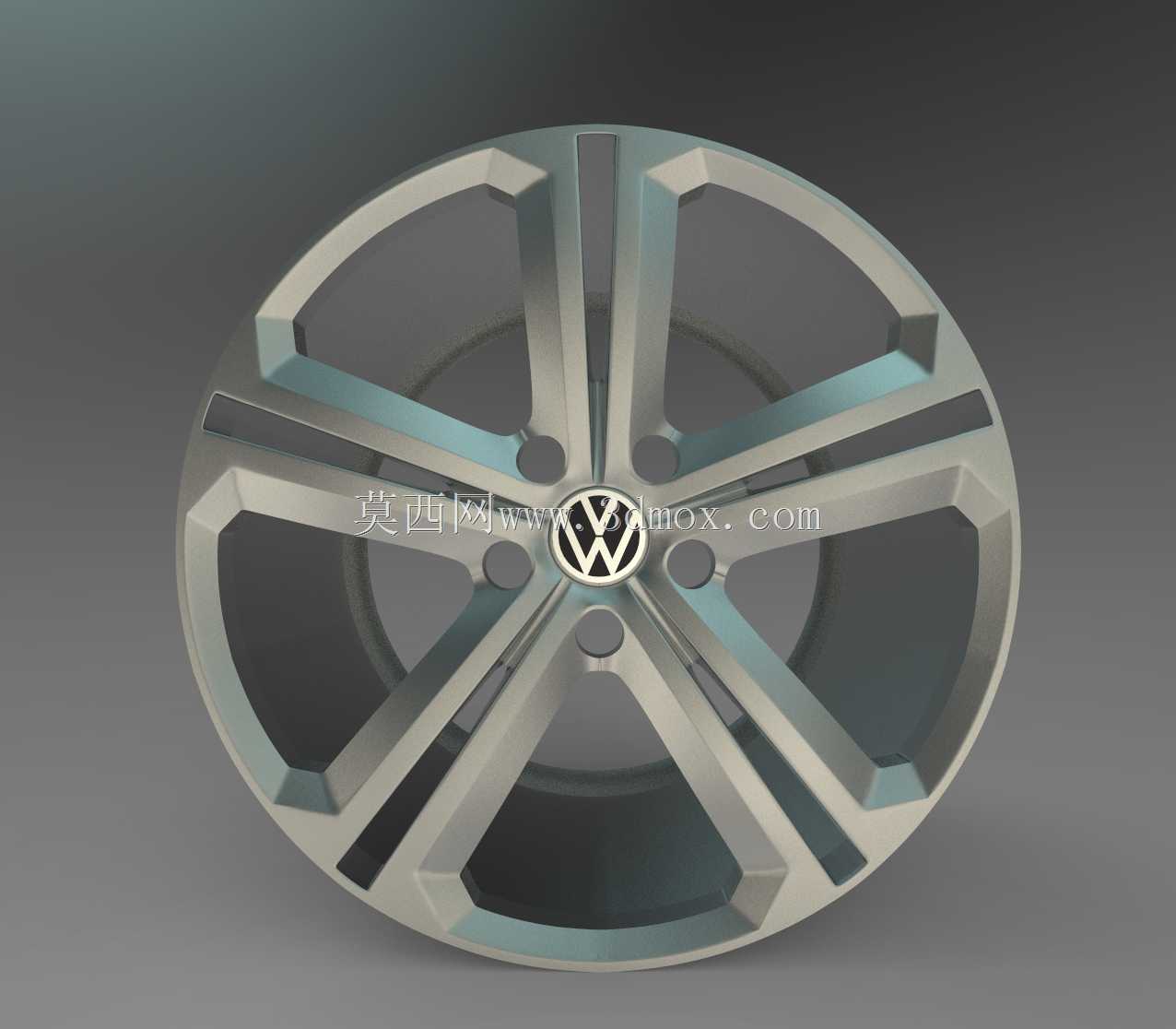

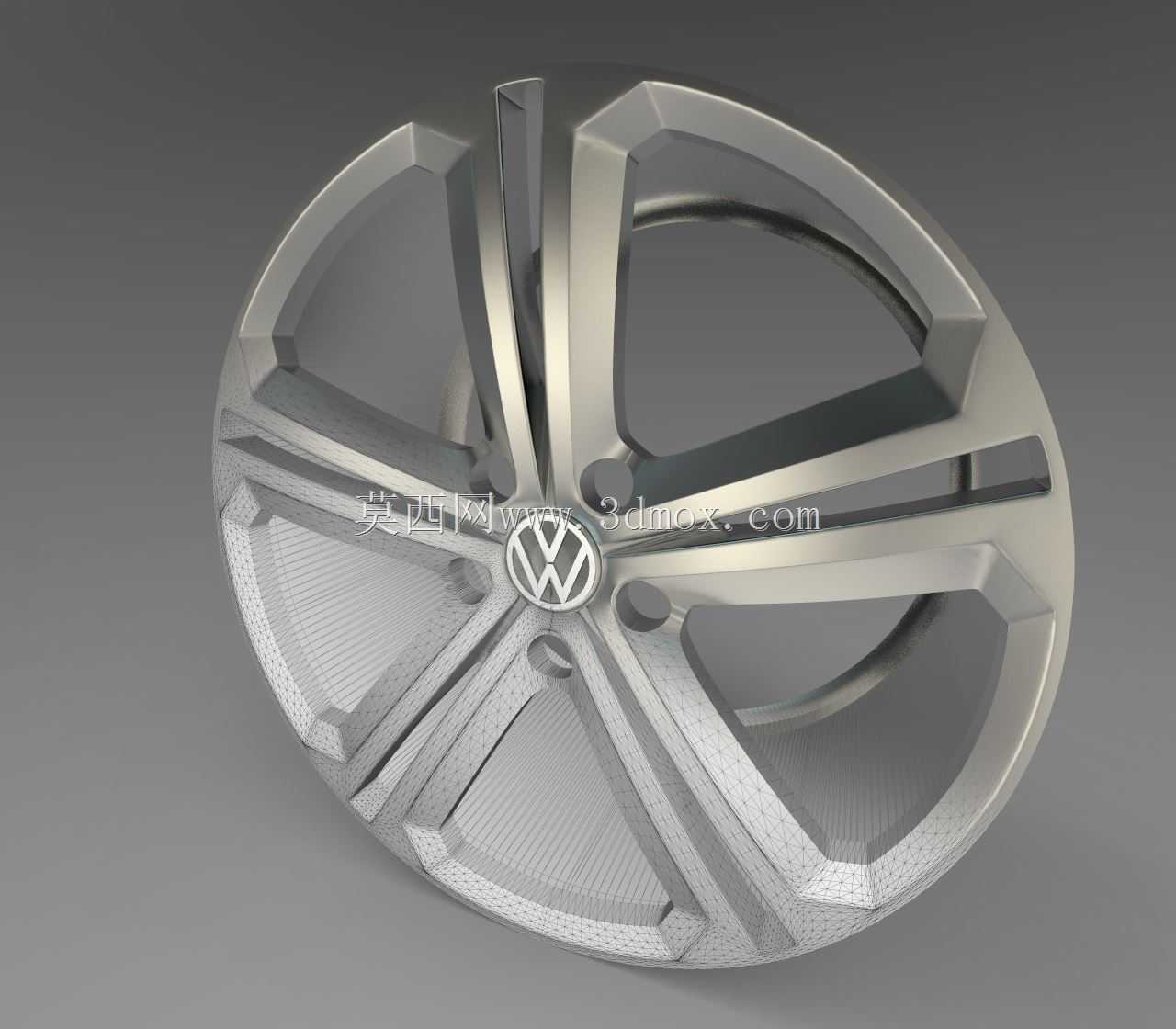

大众途锐2011款多辐条铝合金轮毂结构

　　该轮毂为乘用车辆行走系统核心承载部件，主要适配对应年款中大型SUV的前、后车桥安装位，日常行驶中承担整车垂直载荷传递、行驶扭矩输出、制动反力承载的核心作用，同时兼顾行驶过程中的动平衡稳定性、侧向支撑刚度需求，适配铺装路面高速行驶、非铺装路面轻度越野的多场景使用要求。从结构设计逻辑来看，整体采用五组双辐条的布局形式，辐条造型采用立体切面设计，每根主辐条沿轮心向外辐射的过程中做了变截面处理，靠近轮心安装座的位置截面厚度更大，可有效分散螺栓安装位的集中应力，向轮辋边缘延伸的过程中截面逐步收窄，在保证整体结构刚度的前提下尽可能降低非簧载质量，提升悬挂系统的响应速度。轮心位置设置有与车桥轴头匹配的中心定位孔，周围均匀分布五个螺栓安装孔，

　　孔位周边做了局部加厚处理，避免螺栓紧固过程中出现局部压溃变形，中心盖安装位预留了品牌标识的嵌装卡槽，可直接卡装对应规格的中心装饰盖，无需额外固定结构。轮辋部分采用常规的深槽式结构，胎圈座位置做了高精度的圆弧过渡处理，可保证轮胎安装后与轮辋的贴合密封性，避免高速行驶过程中出现轮胎漏气、胎圈移位的问题，轮辋边缘的轮缘位置做了加厚翻边处理，可在轮胎受到侧向冲击时保护胎侧，同时降低轮辋边缘受磕碰变形的概率。安装边界方面，该轮毂的孔距、中心孔直径、偏距参数均严格对应目标车型的车桥安装尺寸，安装面采用精加工平面处理，可保证与轴头法兰面的完全贴合，避免高速行驶时出现车轮抖动的问题，轮辐背面预留了刹车卡钳的避让空间，可兼容原厂配置的浮动刹车卡钳，

　　无需加装垫片即可完成装配，不会出现卡钳与轮辐干涉的问题。从实际使用场景的适配性来看，该轮毂的辐条间隙设计兼顾了刹车系统的散热需求，行驶过程中气流可通过辐条间隙直接冲刷刹车盘表面，带走制动过程中产生的热量，避免长距离下坡制动时出现刹车热衰减的问题，同时立体切面的辐条造型在车辆行驶过程中可形成更好的视觉层次感，兼顾了结构实用性与外观装饰性。建模过程中严格遵循了乘用车轮毂的设计规范，所有过渡圆角、安装孔位的尺寸公差均参考行业通用标准设定，轮辋的胎圈座角度、槽深尺寸完全符合对应规格轮胎的安装要求，可直接用于结构验证、装配干涉检查、外观效果展示等场景，也可作为同类型轮毂改型设计的基础参考模型，帮助设计人员快速验证不同辐条造型下的结构刚度、

　　重量分布差异，缩短改型设计的周期。需要注意的是，该结构的应力集中点主要分布在辐条与轮辋的连接位置、螺栓孔周边区域，在做有限元分析验证时需重点关注这些位置的应力分布情况，确保在承受最大冲击载荷时不会出现结构开裂的问题，同时轮辋部分的圆度、动平衡精度需满足高速行驶的要求，避免整车行驶时出现方向盘抖动、轮胎异常磨损的问题。
