演播室可摆动摄像支撑机架结构设计

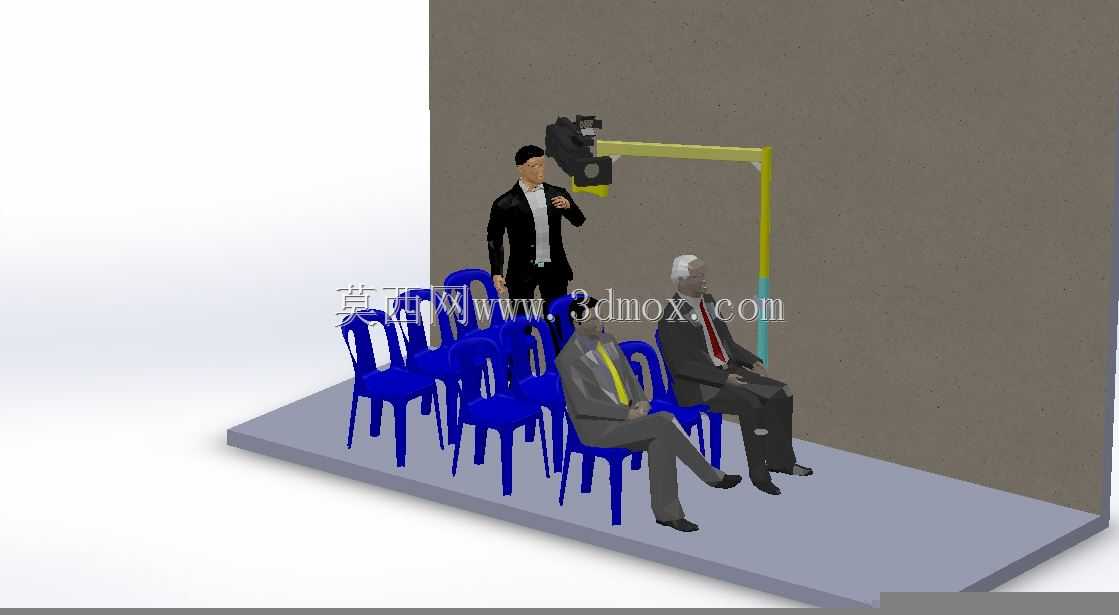

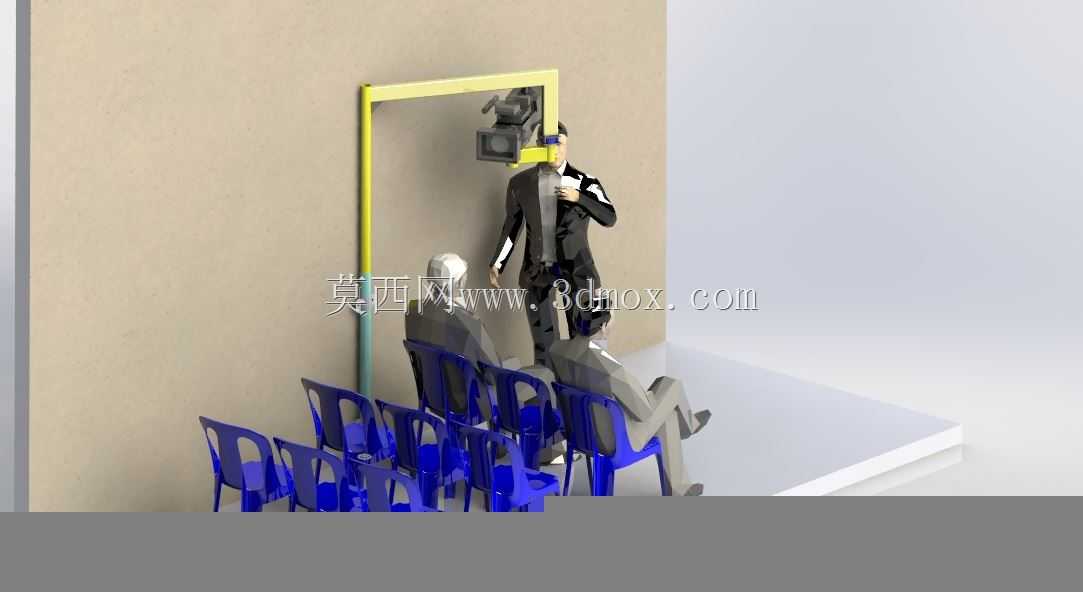

　　这套摆臂摄像支撑结构，主要面向中小型演播室、活动现场临时机位布置、室内访谈类节目录制场景设计，区别于大型户外转播用的重型摄像摇臂，整体结构更轻量化，适配固定点位的多角度机位调整需求，不需要占用过多地面安装空间，可依托墙面或现有硬质立面完成固定安装。从实际使用场景来看，这类支撑结构常被用于小型综艺录制、企业宣传视频拍摄、校园电视台节目制作等场景，能够在不安排额外摄像人员值守的前提下，完成固定区域内的多角度画面采集，尤其适合拍摄嘉宾互动、观众反应类的固定机位画面，避免地面三脚架对人员走动、场景布置的干扰。

　　结构设计上，整体采用立式悬臂布局，主支撑立柱采用分段式型材拼接结构，靠近安装面的下段可根据安装场景的立面高度调整固定点位，水平摆臂通过铰接转轴与主立柱顶端连接，转轴处设置阻尼调节结构，可根据搭载的摄像设备重量调整摆臂转动阻尼，避免摆臂出现溜动、卡顿的问题，保证机位调整时的画面稳定性。摆臂末端设置设备安装云台，云台支持水平方向360度旋转、垂直方向正负45度俯仰调节，可适配不同型号的专业摄像机、微单相机等拍摄设备，安装位预留通用1/4英寸螺丝固定孔，不需要额外加工转接件即可完成设备固定。

　　从安装边界来看，主立柱的有效安装高度范围适配2.2米到3米的室内净高场景，水平摆臂的伸展长度可根据拍摄需求选择0.8米到1.5米的规格，安装时仅需要在立面墙体上打入两组膨胀螺栓即可完成主立柱的固定，不需要破坏地面铺装，对演播室的原有场景布置影响极小。结构的受力设计经过配重平衡校核，摆臂靠近转轴的位置设置可调节配重块，根据前端搭载设备的重量调整配重块的位置，可保证整个摆臂结构在任意悬停位置都保持受力平衡，降低转轴处的长期载荷磨损，延长结构的使用寿命。

　　细节设计上，所有型材的连接位置都采用隐藏式螺栓固定，外部无突出的尖锐结构，避免现场人员走动时发生磕碰，管线可沿主立柱、摆臂的内置走线槽布置，将摄像机的电源线、信号线完全收纳在结构内部，避免线材外露影响场景美观，同时也防止线材被拉扯导致设备坠落。摆臂的转动范围设置软质限位块，当摆臂转动到靠近墙面或最大伸展位置时，限位块会提供缓冲阻挡，避免摆臂过度转动碰撞墙面或设备，提升使用过程的安全性。

　　从功能特性来看，这套结构不需要复杂的电控系统，手动即可完成机位的快速调整，维护成本极低，没有复杂的线路与传动部件，日常仅需要定期检查转轴处的阻尼状态、螺栓紧固情况即可保证正常使用。相比地面三脚架式的摄像支撑，这种壁挂式摆臂结构不占用地面空间，在观众席与拍摄区域距离较近的小型演播室内，不会遮挡观众视线，也不会因为人员误碰导致机位偏移，能够长期保持固定的拍摄视角，适合需要长期固定机位的录制场景。设计过程中也考虑了不同场景的适配性，主立柱与摆臂的型材表面采用哑光喷塑处理，不会产生反光，避免录制时灯光照射在结构上形成反光点影响拍摄画面，整体颜色可根据演播室的装修风格调整，能够很好地融入场景环境，不会在画面中形成突兀的视觉干扰。
