柴油发动机涡轮增压器三维结构设计

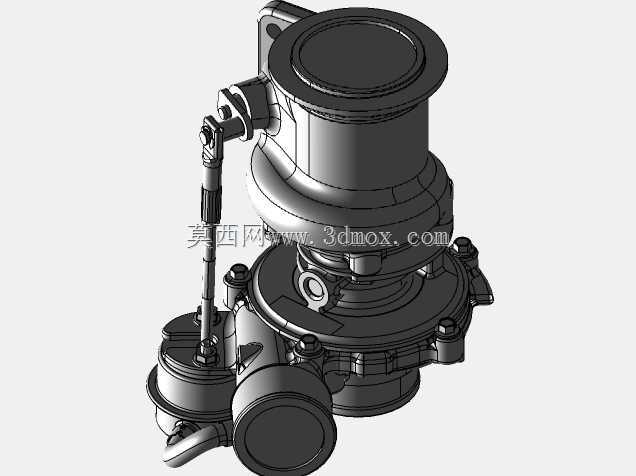

　　在商用车柴油动力总成、非道路工程机械动力单元、船舶辅机动力系统的配套选型中，涡轮增压器是决定柴油机升功率、燃油经济性与排放表现的核心功能部件，本次呈现的三维结构完整还原了车用可变截面柴油涡轮的全装配形态，覆盖压气机壳、涡轮壳、中间轴承体、执行器拉杆、旁通阀调节机构等全部装配层级，可直接用于动力总成布置校核、零部件干涉检查、维修拆装模拟等工程场景。从实际装车应用来看，该类涡轮增压器匹配排量3-6L的直列四缸/六缸柴油机，覆盖120-320马力功率段，主要适配轻中型载货汽车、中型工程机械、小型发电机组等动力场景，核心作用是利用发动机排出的高温高压废气驱动涡轮端叶轮高速旋转，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，提升气缸进气充量，

　　在不增加发动机排量的前提下提升30%-50%的输出扭矩，同时优化空燃比让柴油燃烧更充分，降低颗粒物与氮氧化物排放，满足非道路国四、道路国六阶段的排放法规要求。从结构设计逻辑来看，整个模型的装配基准以中间轴承体为核心承力部件，涡轮端与排气歧管通过法兰面连接，压气机端与进气中冷管路通过卡箍结构对接，执行器通过刚性拉杆与涡轮端的旁通阀摇臂连接，可根据发动机不同转速工况下的排气压力自动调节旁通阀开度，避免高转速工况下增压压力过高导致的爆震、涡轮超速等故障，同时兼顾低转速区间的增压响应速度，减少涡轮迟滞现象。模型的外形尺寸与安装边界完全参照量产实物还原，涡轮端法兰安装孔位采用均布螺栓布局，适配主流柴油发动机排气歧管的安装接口，

　　压气机端出气口采用标准直筒卡箍接口，可匹配不同管径的中冷进气胶管，中间轴承体设置有独立的润滑油进回油通道接口，安装时需保证进油口朝上、回油口朝下的布置角度，避免润滑油回油不畅导致的轴承烧蚀故障；执行器安装支架与轴承体采用一体化铸造成型，减少装配累积误差，保证拉杆调节行程的精度。从零部件细节设计来看，涡轮壳采用高镍耐热铸铁材质的壁厚渐变结构，靠近排气入口的区域壁厚加厚2mm，承受最高可达950℃的废气冲击，远离高温区的连接法兰位置适当减薄，在保证结构强度的前提下降低整体重量；压气机壳采用铝合金压铸成型，内部流道经过气动优化，叶轮叶片采用后弯式设计，兼顾高转速下的气动效率与结构强度，叶轮与壳体之间的间隙控制在0.3-0.5mm区间，既避免叶轮高速旋转时与壳体刮蹭，又减少压气过程中的气体泄漏损失。中间轴承体内部设置有浮动轴承结构，采用全浮动式铜合金轴承套，发动机润滑油通过主油道引入轴承间隙，在涡轮轴高速旋转时形成双层油膜，最高可支撑16万转/分钟的旋转转速，同时轴承体两端设置有密封环结构，防止润滑油窜入压气机端或涡轮端导致的机油消耗异常、积碳卡滞等故障。旁通阀调节机构的拉杆采用球头铰接结构，可补偿高温工况下零部件热变形带来的行程偏差，保证阀门开度控制精度在±2%以内，执行器采用真空驱动或电控压力驱动形式，根据ECU采集的发动机转速、负荷、进气压力信号实时调节阀门开度，实现全工况下的增压压力闭环控制。在三维建模过程中，

　　所有零部件的配合公差完全参照机械设计手册与汽车行业标准设定，法兰连接面的平面度公差控制在0.05mm以内，旋转部件的同轴度公差控制在0.02mm以内，密封槽的尺寸公差按照O型圈密封标准设定，可直接导出工程图纸用于生产加工参考，也可导入动力总成仿真软件进行流场分析、热负荷分析、模态分析等仿真计算，提前识别结构共振、热应力集中等潜在设计风险。在实际维修与教学场景中，该三维模型可拆解为独立零部件，清晰展示涡轮增压器的内部装配关系，帮助维修人员快速理解故障产生的逻辑，比如润滑油杂质导致的浮动轴承磨损、积碳导致的旁通阀卡滞、密封环失效导致的机油窜烧等常见故障的结构诱因，也可用于职业院校发动机原理课程的可视化教学，让学员直观理解废气涡轮增压的工作过程与结构原理。
