赛车动力系统曲柄曲轴结构设计

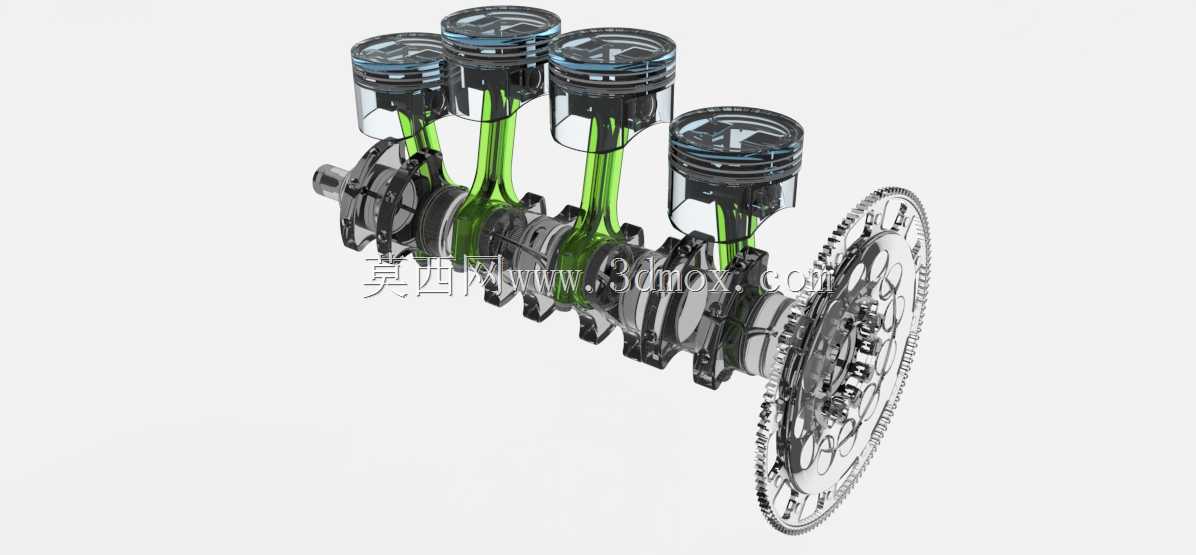

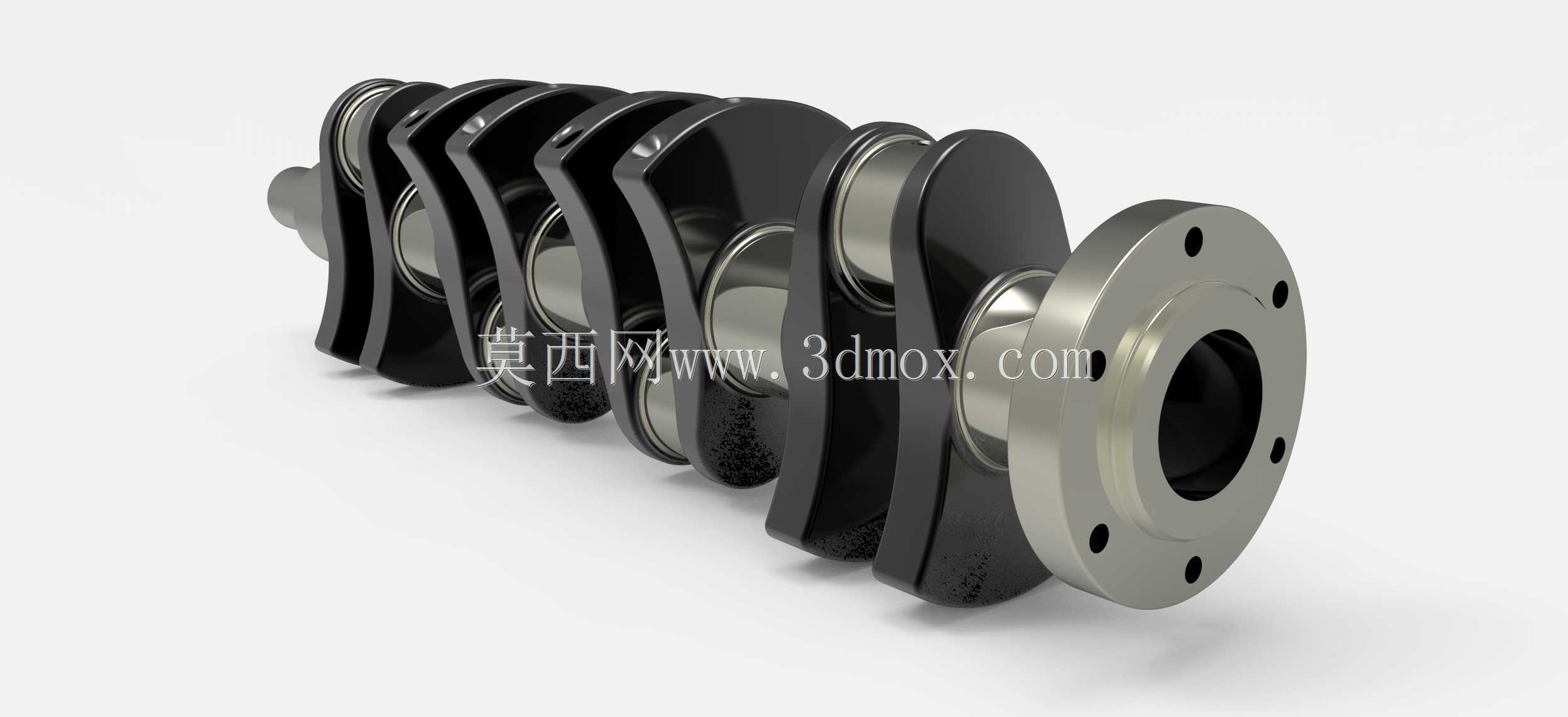

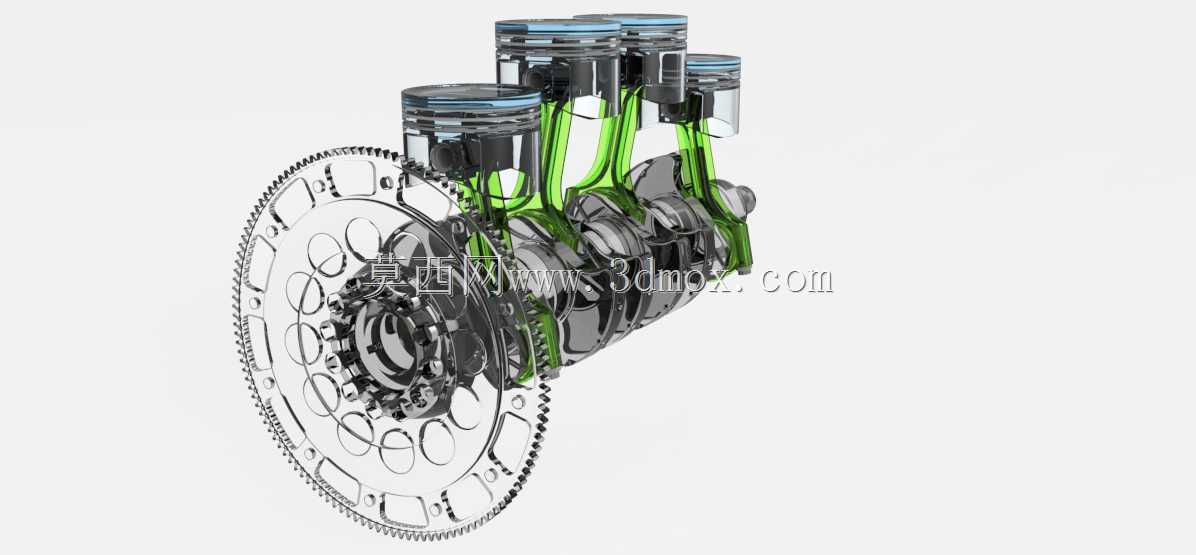

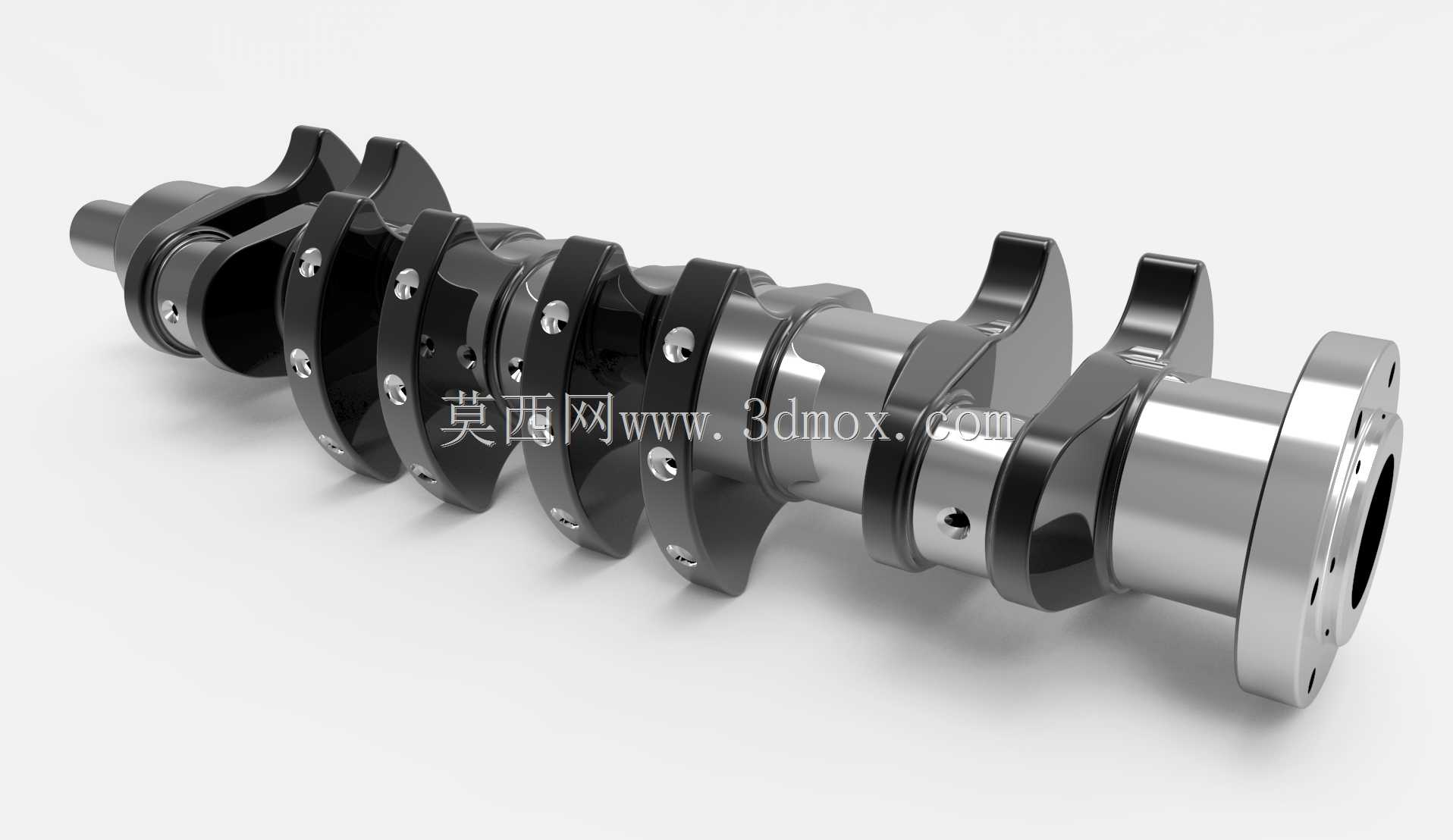

　　在赛车动力总成的开发环节中，曲轴作为承接活塞往复运动、转化为旋转扭矩输出的核心部件，其结构设计直接决定了发动机的转速上限、动力输出平顺性与整机可靠性。这套曲柄曲轴结构针对高转速赛车工况开发，整体采用多缸直列布局的曲柄销错角设计，能够匹配对应缸数的点火顺序，让各缸做功冲程的冲击力均匀叠加在主轴颈上，避免动力输出出现明显的脉冲波动。从安装边界来看，主轴颈的同轴度公差控制在微米级，两端分别对接曲轴前端的正时驱动轮、皮带轮安装位，以及后端的飞轮连接法兰，法兰端面的定位销孔与螺栓孔采用等距圆周排布，能够保证飞轮与曲轴的同轴度，避免高转速下出现动平衡失准的问题。曲柄臂的外形采用流线型过渡设计，并非简单的直角连接结构，

　　一方面是为了在高速旋转时降低曲轴箱内的机油搅动阻力，减少不必要的动力损耗，另一方面是通过优化曲柄臂的截面形状，在保证结构强度的前提下尽可能降低曲柄部分的转动惯量，让发动机的转速响应速度更快，更适配赛车需要频繁升降转速的赛道工况。每段曲柄销与主轴颈的连接位置都做了大圆角过渡处理，避免应力集中导致的轴颈断裂问题，这一设计细节在高负荷高转速工况下尤为关键，赛车发动机全油门工况下的缸内爆发压力远高于民用机型，应力集中位置很容易在交变载荷下出现疲劳裂纹。轴颈表面设计有对应的润滑油道开孔，油道从主轴颈内部贯通至曲柄销位置，能够在发动机运转时将压力机油输送到连杆轴承与主轴瓦的配合面，形成稳定的油膜承载层，避免金属直接接触出现干磨。

　　从实际应用场景来看，这类曲轴结构不仅适配场地赛车的大马力自然吸气发动机，也可经过材质与动平衡参数调整后，应用于改装性能车、越野拉力赛车的动力单元中。设计过程中需要反复校核不同转速下的曲轴挠度变形量，避免变形量过大导致轴瓦偏磨、活塞碰气门等连锁故障，同时要对整套曲柄连杆机构的往复惯性力、旋转惯性力做平衡计算，通过在曲柄臂上预设的平衡重结构抵消大部分惯性力，降低发动机整机的振动水平。曲轴的轴向定位采用止推片安装位设计，在中间主轴颈位置预留了止推片的安装槽，能够限制曲轴运转过程中的轴向窜动量，保证曲轴与缸体、变速器输入轴的相对位置稳定。曲柄销的直径与宽度尺寸经过匹配计算，能够对应适配指定规格的连杆大头轴承，

　　安装时需要保证连杆的轴向间隙在设计范围内，避免间隙过小导致连杆卡滞，间隙过大出现机油泄压、异响问题。在三维建模过程中，所有油道的走向、开孔位置都做了精准还原，能够直接用于后续的流体仿真分析，验证不同转速下的机油流量与压力是否满足润滑需求，同时曲柄臂的外形曲面可以直接导入有限元分析软件，模拟全负荷工况下的应力分布，对应力偏高的位置做局部加厚优化，对冗余的结构做减重处理，实现强度与轻量化的平衡。这套结构的设计逻辑完全围绕高转速动力输出的核心需求展开，没有多余的冗余结构，每一处外形变化都对应明确的工程目的，比如平衡重的外形轮廓是经过动平衡计算后确定的，既能够抵消惯性力，又不会额外增加过多的旋转质量，也不会在旋转时与曲轴箱内部的其他部件发生运动干涉。
