三工位焊接工装夹具结构设计方案

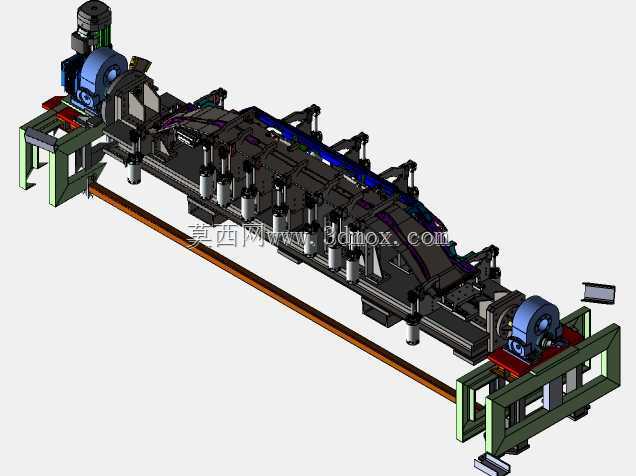

　　在汽车零部件、五金结构件、工程机械配件的批量焊接加工场景中，单工位焊接夹具往往需要等待工件装夹、拆卸的辅助时间占比过高，难以匹配连续焊接作业的节拍要求，三工位焊接夹具的设计正是针对这一生产痛点展开，通过工位的合理布局，让焊接作业与工件装拆、预检工序实现并行开展，大幅压缩非焊接等待时长，提升单台焊接设备的有效作业率。这套夹具的整体布局采用圆周等分排布逻辑，三个独立装夹工位围绕回转中心均匀分布，每个工位的装夹基准保持统一，工位切换时通过定位销实现精准锁止，重复定位精度可控制在0.05mm以内，避免工位切换带来的装夹偏差，保证不同工位焊接出的工件尺寸一致性。从功能特性来看，每个工位都配置了独立的定位组件与夹紧单元，

　　定位组件根据待焊工件的基准孔、基准面特征设计，采用固定式定位销与可调支撑钉组合的方式，既可以适配同系列不同规格工件的定位需求，也能抵消工件本身的下料公差带来的定位干涉问题；夹紧单元采用快速夹钳与压紧块组合结构，压紧块的接触位置避开焊缝区域，防止焊接飞溅粘连夹紧部件，同时压紧力的作用点设置在工件刚性较好的部位，避免薄壁工件装夹变形。设计过程中优先考虑了焊接作业的操作可达性，夹具的整体高度设置在距离地面850mm-950mm区间，匹配站立作业的操作高度，每个工位的夹紧操作手柄都设置在靠近操作人员的一侧，无需探身即可完成装夹锁紧动作；夹具的侧向预留了足够的焊枪作业空间，无论是手工电弧焊、二氧化碳气体保护焊还是机器人自动焊，

　　焊枪都能顺畅抵达所有焊缝位置，不会与夹具结构发生干涉。针对焊接过程中的热变形问题，夹具的主体框架采用矩形钢管焊接后去应力处理，关键安装面经过铣削加工保证平面度，工位之间设置了挡弧板结构，既可以阻挡焊接弧光对相邻工位装夹操作人员的影响，也能减少焊接飞溅散落到相邻工位的定位、夹紧部件上，降低日常清理维护的工作量。安装边界方面，整套夹具的底座采用整体式焊接结构，底座上预留了与地面或者焊接变位机连接的安装孔位，安装孔的位置公差按照IT7级精度加工，既可以直接固定在地面作为手工焊接工位使用，也可以搭配回转驱动机构实现自动转位，适配自动化焊接单元的集成需求；夹具的外接气路、电路走线都通过底座内部的走线槽布置，避免走线外露被焊接飞溅烫损，

　　同时也让整体外观更加整洁，减少现场作业的安全隐患。在定位逻辑设计上，针对不同类型的焊接工件，这套夹具的定位元件采用模块化可更换设计，当需要切换生产不同型号的工件时，只需要更换对应的定位销、支撑块和压紧块，无需重新制作整套夹具，大幅降低多品种小批量生产的工装投入成本；每个夹紧单元的压紧行程都预留了足够的调节余量，适配不同板厚工件的装夹需求，压紧块的端面采用铜质材料制作，既可以防止焊接电流分流影响焊接质量，也能减少焊接飞溅的粘连，延长易损件的使用寿命。实际生产应用中，这套三工位焊接夹具可以实现一名操作人员同时完成工件装拆与焊接作业的配合，当一个工位处于焊接作业状态时，操作人员可以在另外两个工位完成已焊工件的拆卸和待焊工件的装夹定位，等焊接工序完成后直接切换工位即可进入下一个焊接循环，相比传统单工位夹具，生产效率可以提升40%以上，同时因为统一的装夹基准，工件的焊接尺寸一致性更好，后续校形工序的工作量也能明显降低。夹具的细节设计上充分考虑了焊接现场的恶劣工况，所有的转动销轴部位都配置了防尘套，防止焊接烟尘、飞溅进入转动副造成卡滞，夹紧机构的受力部位都经过淬火处理提升耐磨性，日常维护只需要定期在转动部位加注润滑脂即可，不需要复杂的保养操作，能够长期在焊接车间的多尘、高温环境下稳定运行。
