工业工位多悬臂物料承托支架结构

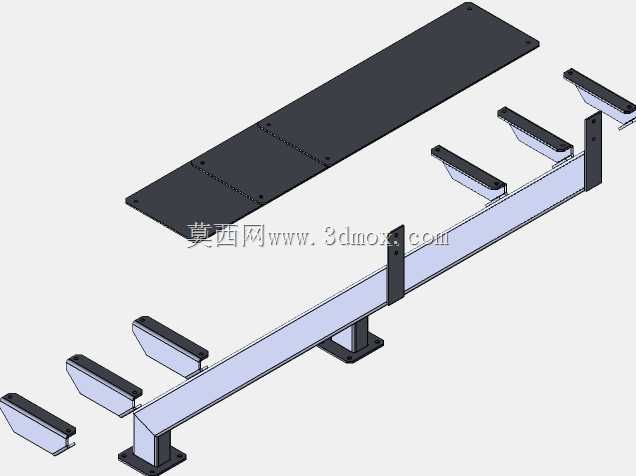

　　这套悬臂式工位承托结构，主要面向离散制造车间的装配、检测、包装工位做旁侧物料承托使用，日常生产中可放置待装配的小型零部件、作业指导书托架、扫码枪支架、小型检测工具盒等，替代传统工位台面上零散堆放的布局，释放主工作台的操作空间，减少作业人员转身取件的动作幅度，适配精益生产里的动作浪费改善需求。从结构设计逻辑来看，主体采用单根矩形截面型材作为主承载梁，主梁通过底部两个带法兰盘的立式支座固定在工位侧方的地面或者工位台架的侧装基准面上，支座与主梁之间采用螺栓锁紧，可根据现场安装的高度差做一定范围的上下位置微调，避免地面不平整带来的安装应力。主梁上均匀布置了六组独立的悬臂承托单元，每个悬臂单元通过L型连接块与主梁锁紧，

　　连接块上预留了长圆孔安装位，可根据不同工位的物料摆放需求，调整各个悬臂之间的间距，也可以根据作业人员的操作习惯，调整单个悬臂的伸出角度，适配不同的取件动线。每个悬臂的末端都设置了带防滑挡边的承托托盘，托盘表面做了微凸的防滑纹理，避免放置的物料盒或者工具在作业过程中滑落，托盘与悬臂臂身之间采用可拆卸的螺栓连接，后期如果出现托盘磨损，可单独更换备件，不需要拆解整个支架结构。主梁的上方还设置了一块通长的安装背板，背板采用分段式拼接结构，每段背板之间通过定位销对齐后用螺栓锁紧，背板上预留了密集的安装孔位，可根据需求加装物料挂钩、防静电接地端子、照明灯具支架、标签卡槽等附加配件，拓展支架的使用功能。从安装边界来看，

　　整套支架沿主梁方向的总长度适配常规六人工位的侧方安装需求，主梁的安装高度可在850mm到1200mm之间调整，匹配不同身高作业人员的站立操作舒适高度，单个悬臂的额定承载为5kg，满足常规小型零件盒、轻型工具的放置需求，整套结构的所有连接位置均采用标准紧固件，不需要现场做焊接加工，安装时只需要按照装配图纸对齐孔位锁紧螺栓即可，后期如果工位布局调整，可整套拆解后转运到新的工位重新组装，不会产生结构件的报废损耗。设计过程中针对悬臂的受力变形做了校核，当悬臂处于最大伸出长度、承受额定载荷时，悬臂末端的下挠量控制在1mm以内，不会因为长期承重出现永久性变形，主梁的截面选型也经过了抗弯验算，满载荷状态下主梁的最大弯曲应力远低于型材的许用应力，

　　保证长期使用的结构稳定性。考虑到车间现场的使用环境，所有结构件的表面都做了喷塑处理，耐油污、耐轻微磕碰，日常清洁只需要用湿抹布擦拭即可，不需要特殊的维护保养。在实际产线应用中，这类支架常布置在装配线的工位侧方，与皮带线或者滚筒线配合使用，每个悬臂对应一个工位的物料放置位，作业人员不需要侧身到线体另一侧取件，伸手就可以拿到需要的零件，有效提升单工位的作业效率，也可以布置在检测工位旁，放置检测记录表单、检测样件、不合格品收纳盒等，让工位的物料摆放更有条理，符合5S现场管理的要求。结构上没有复杂的传动部件，也没有易损的运动结构，整体的可靠性很高，投入使用后基本不需要额外的维护成本，适合在各类轻工装配、电子组装、小型机械装配的工位上推广使用。
