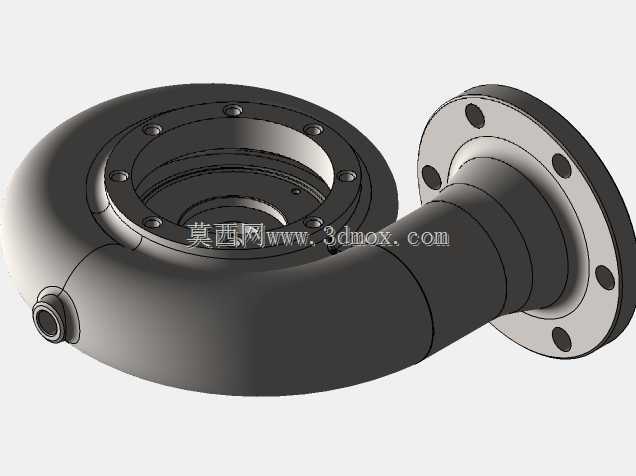

离心泵带法兰连接蜗壳螺旋流道结构

　　该蜗壳结构是离心泵核心过流部件，日常在给排水、暖通循环、工业流体输送、化工介质输送等场景中承担着将叶轮输出的高速流体动能转化为压力能的关键作用，是决定泵组运行效率、运行稳定性与振动噪声水平的核心结构件。从结构设计逻辑来看，螺旋形流道的截面沿着流体旋转输出方向逐步扩大，这种渐变截面设计能够匹配叶轮甩出流体的流量分布规律，让流体在流道内流动时流速均匀降低，尽可能减少局部涡流、水力冲击带来的能量损失，同时避免流道内出现局部低压区引发的气蚀问题，延长泵体的实际使用寿命。

　　结构上集成了两处法兰连接界面，一处是位于蜗壳径向侧的出口连接法兰，法兰端面均匀分布螺栓过孔，用于和下游输送管路对接，安装时需匹配对应压力等级的密封垫片，保证连接界面的密封性能，避免高压流体泄漏；另一处是蜗壳端面的圆形连接法兰，用于和泵体的中段、轴承架或者泵盖组件对接，法兰上的螺栓孔沿圆周均布，能够保证装配时的同轴度要求，避免装配偏差带来的叶轮擦碰、运行振动超标问题。蜗壳侧壁预留的小型螺纹接口，可根据实际使用需求接入压力传感器、排气阀或者引流管路，满足不同工况下的压力监测、启动排气、机械密封冲洗等配套功能需求。

　　从安装边界来看，该蜗壳的螺旋形外轮廓在设计时充分考虑了泵组整体的安装空间约束，出口法兰的朝向、端面距蜗壳中心的距离、端面法兰的螺栓分布圆直径都匹配常规单级离心泵的安装尺寸规范，可直接适配同规格的叶轮、泵轴、密封组件，不需要额外修改安装接口就能完成整泵的装配。流道内壁的曲面过渡全部采用大圆角顺滑衔接，没有突变的折角或者台阶结构，能够减少流体流动过程中的局部阻力，同时降低固体杂质在流道内滞留堆积的概率，适配含少量固体颗粒的流体输送场景。在建模过程中，螺旋流道的截面变化规律严格遵循速度矩守恒的水力设计原则，每个截面的过流面积都和该位置对应的叶轮输出流量相匹配，保证流体在流道内周向流动时的流速保持恒定，降低径向力不平衡带来的泵轴疲劳载荷，提升泵组长时间连续运行的可靠性。蜗壳的壁厚设计根据不同位置的承压需求做了差异化处理，法兰连接位置、流道高压侧的壁厚适当加厚，承受流体压力的同时承担螺栓连接的压紧力，非承压侧的外壁在保证结构刚度的前提下做了适当的壁厚优化，控制整体铸件重量，降低生产制造成本。实际装配时，需要保证蜗壳和叶轮之间的密封环间隙在设计公差范围内，间隙过大会导致泵的容积效率下降，间隙过小则容易在运行过程中出现叶轮和蜗壳的擦碰，引发设备故障。
