工业车间双层焊接结构操作台架设计

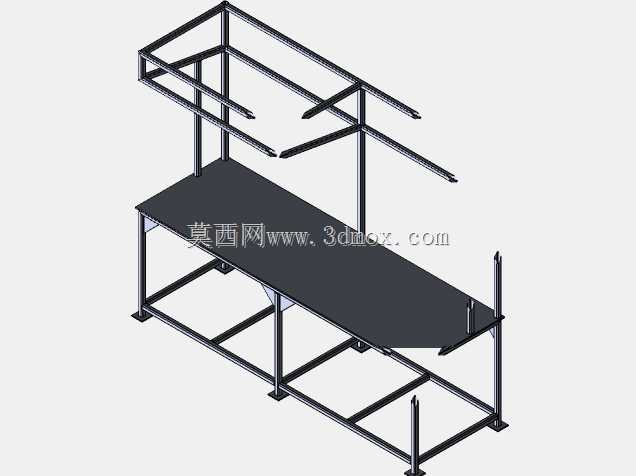

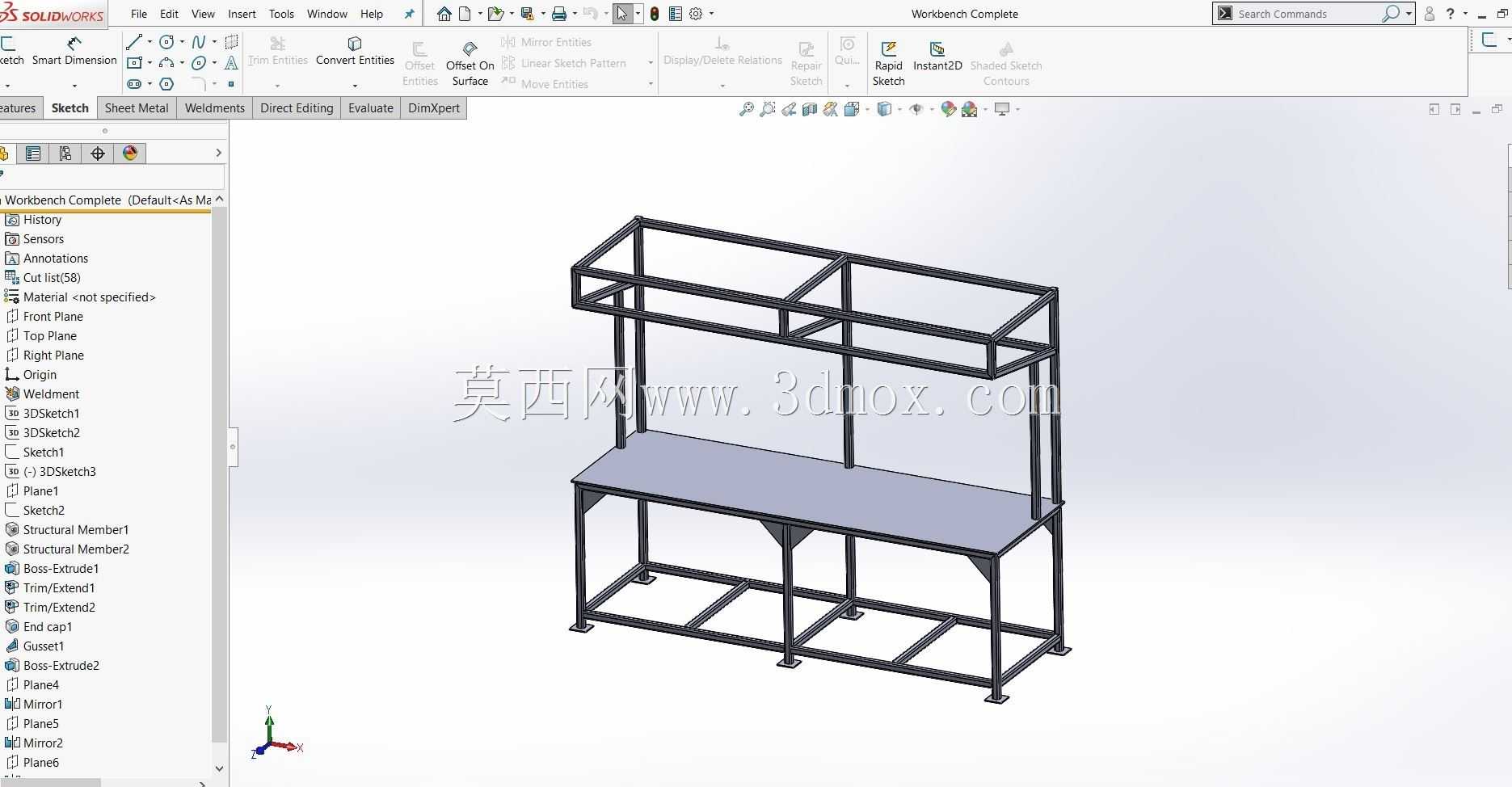

　　这款焊接结构操作台架，主要面向生产车间的装配、检测、物料暂存类工位场景设计，整体采用方管型材焊接成型的框架式结构，没有多余的装饰性构件，所有结构件都围绕工位作业的实际承载需求排布。从结构布局来看，台架分为上下两层作业承载区，下层是主作业台面，台面采用整幅平板铺设，台面下方设置了多道横向与纵向的方管支撑梁，支撑梁与主框架的竖梁之间加焊了三角形加强筋，避免台面在长期承重后出现中部下挠的问题，主作业面的高度适配成年操作人员站立作业的肘部高度，作业时无需过度弯腰或者抬臂，能降低长时间工位作业的疲劳感。上层是高架置物层，通过四根竖方管与下层框架连为整体，高架层距离主作业面预留了足够的垂直操作空间，不会干涉主台面上的工件摆放与工具操作，

　　高架层可用于放置作业指导书、常用小型工具、轻型检测量具或者待装配的小型零部件，充分利用工位的垂直空间，减少主台面的物料堆放杂乱问题。台架底部的框架同样采用方管焊接成整体框型结构，底部四个支撑脚位置预留了脚轮或者可调脚杯的安装接口，可根据车间实际的工位布置需求选择安装方式：如果需要工位可灵活移动，就安装带刹车的万向脚轮，方便在车间内调整工位位置，适配生产线临时调整或者多工位轮转的作业需求；如果是固定工位长期使用，就安装可调防滑脚杯，可通过脚杯的螺纹调节补偿地面的不平整，保证整个台架放置平稳，不会出现作业时晃动的问题。整个框架的焊接节点都采用满焊工艺处理，焊接后打磨掉焊渣与突出的焊瘤，避免尖锐边角划伤操作人员或者刮损工件表面，

　　所有型材的切割端面都做了平齐处理，框架拼接时保证各面的垂直度与平面度，避免出现装配应力导致的框架变形。在设计过程中，首先考虑的是工位作业的实际载荷需求，主作业台面按照常规轻型装配工位的承载标准设计，可满足日常工具、中小型工件的放置承重，不会因为局部载荷集中出现结构变形；其次考虑的是作业的可达性，台架的整体宽度与深度都控制在操作人员站立时手臂可轻松覆盖的范围，不需要探身过大距离就能够到台面上所有位置的物料与工具，高架层的高度也设置在站立时抬手即可取放物品的区间，避免过高导致取物不便或者过低遮挡作业视线。另外，框架的侧面预留了扩展安装孔位，后续可根据实际使用需求加装挂板、电源插座排、照明支架、物料盒挂条等附属配件，

　　不需要对主体框架进行二次焊接改动，提升台架的场景适配性。从安装边界来看，台架的整体外轮廓尺寸适配车间常规的工位排布间距，不会占用过多的通道空间，多个同类型台架并排布置时也能保持整齐的工位布局，底部框架的支撑脚位置内收，避免操作人员靠近台架时脚部被框架磕碰。这种焊接结构的操作台架相比螺栓组装的型材台架，整体刚性更强，长期使用不会出现连接螺栓松动导致的框架晃动感，适合在有一定振动的车间环境下使用，比如紧邻小型加工设备的装配工位、工件打磨工位等场景，结构稳定性更有保障。台架的台面边缘做了轻微的收边处理，避免台面上放置的小型零件、工具从边缘滑落，台面下方的支撑梁间距经过合理排布，即使放置尺寸较小的工件也不会出现台面局部凹陷的问题。在结构受力传递上，台面上的载荷通过台面下方的支撑梁传递到四根主竖梁，再通过竖梁传递到底部框架与支撑脚，整个受力路径清晰，没有应力集中的薄弱节点，每个焊接位置都对应受力传递的路径设置加强结构，避免长期使用后出现焊缝开裂的问题。
