洁净室部件组装试验输送装配线

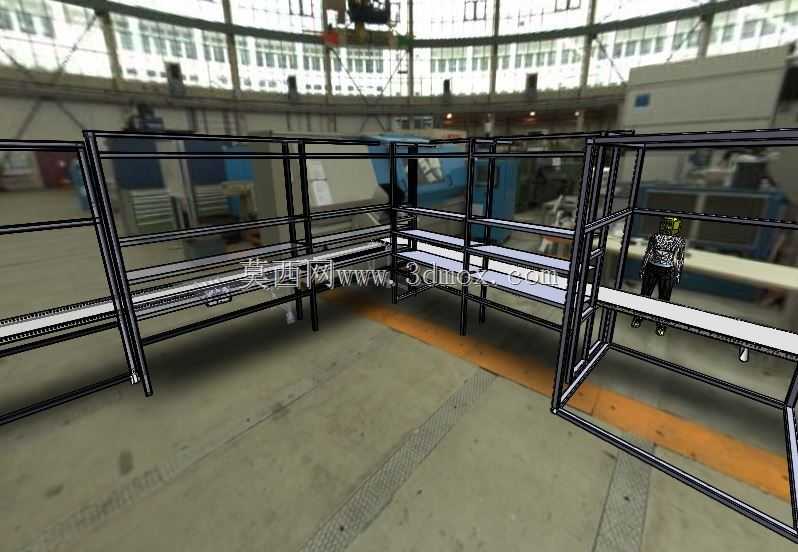

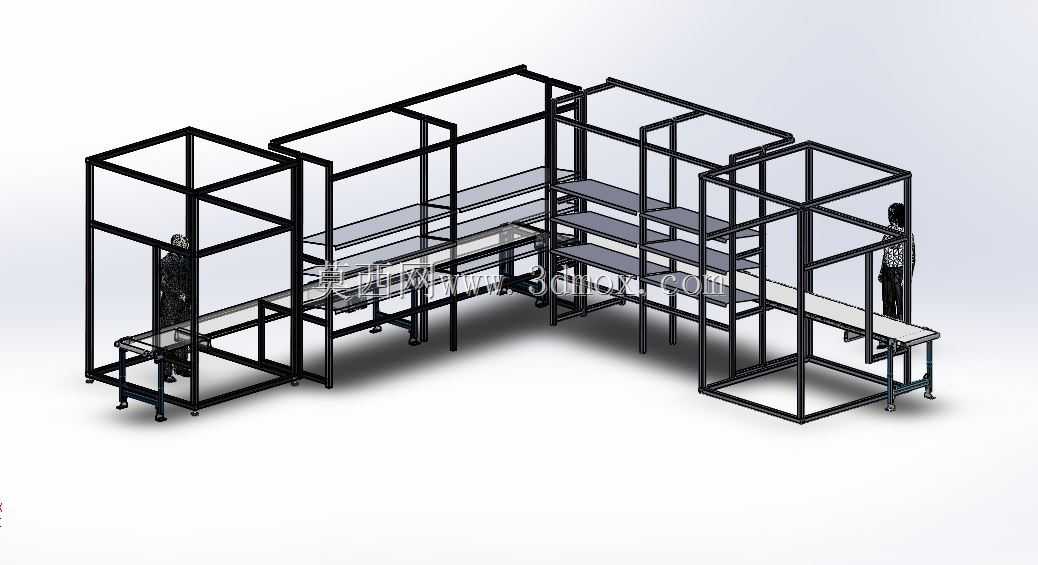

　　这套输送装配线的三维建模完全围绕洁净生产区域的实际作业需求搭建，区别于普通车间的输送设备，整体框架采用工业铝型材拼接结构，所有型材连接处采用内置角件连接，避免外露螺栓凸起积尘，适配洁净室定期清洁消杀的作业要求，框架立柱底部配置可调脚杯，可根据现场地面平整度调整整体水平度，单段线体的安装边界预留了两侧各四百毫米的操作维护空间，线体总长度适配洁净室内部柱网间距，无需对现有厂房围护结构做改动即可完成布设。线体的输送面采用分段式平皮带结构，皮带表面选用防静电PU材质，避免组装过程中静电对精密电子部件造成损伤，相邻两段皮带的衔接处间隙控制在三毫米以内，防止小型零部件卡滞掉落，皮带下方设置高密度托板，

　　承托重载部件输送时不会出现皮带下凹变形的问题，输送速度可根据工位作业节拍灵活调整，适配不同复杂度部件的组装时长需求。线体两侧设置双层置物台，上层置物台距离输送面高度为两百毫米，用于放置当前工位组装所需的小型工装、待装零部件，下层置物台距离地面高度为七百毫米，用于存放周转箱、作业指导书支架等辅助物品，置物台边缘做圆弧包边处理，避免作业人员磕碰受伤，同时防止零部件从台面滑落。线体的转角位置采用无半径对接结构，区别于传统转弯输送机的圆弧过渡，这种对接结构可让工装板直接在转角位置完成九十度转向，减少线体整体占用的空间，适配洁净室内部紧凑的布局要求，转角位置配置辅助导向挡边，防止工装板在转向过程中偏移卡滞。从设计思路来看，

　　这套线体没有配置复杂的顶升、旋转等自动化机构，完全匹配洁净室内部人员手动组装的作业模式，所有电气布线全部内置在铝型材的槽道内部，外部没有明露的线缆，既避免积尘也防止线缆剐蹭作业人员，线体的驱动电机设置在线体端部的护罩内部，护罩采用快拆结构，无需专用工具即可打开完成日常维护，电机运行噪音控制在六十分贝以内，不会对洁净室的安静作业环境造成干扰。在实际应用场景中，这套线体主要承担洁净环境下精密部件的逐工位组装、在线试验流程，作业人员可在两侧工位依次完成部件的预装、紧固、性能测试、外观检查等工序，成品可直接从线体末端转入包装工位，全程无需额外的周转搬运，减少部件在转运过程中受到的污染风险。线体的整体高度设置为八百五十毫米，

　　适配多数站立作业人员的操作高度，长时间作业不易产生疲劳，框架侧面预留了传感器安装位、气源接口安装位，后续如果需要升级自动化作业工位，可直接在现有框架上加装相关组件，无需对整体线体结构做大规模改动，具备较好的拓展性。建模过程中对所有连接节点都做了还原，包括铝型材的端盖、脚杯的调节螺纹、皮带的张紧机构、置物台的支撑横梁等细节，结构设计人员可直接参考模型完成工程图的输出，现场安装人员也可通过模型直观了解各部件的装配顺序，避免安装过程中出现错装漏装的问题。线体的所有外露金属部件都做了阳极氧化处理，不会产生锈蚀掉屑的问题，完全满足洁净生产区域的环境管控要求，输送面的水平度公差控制在每米一毫米以内，保证工装板输送过程中运行平稳，不会出现部件偏移倾倒的问题。
