平行辊道物料输送承载结构设计

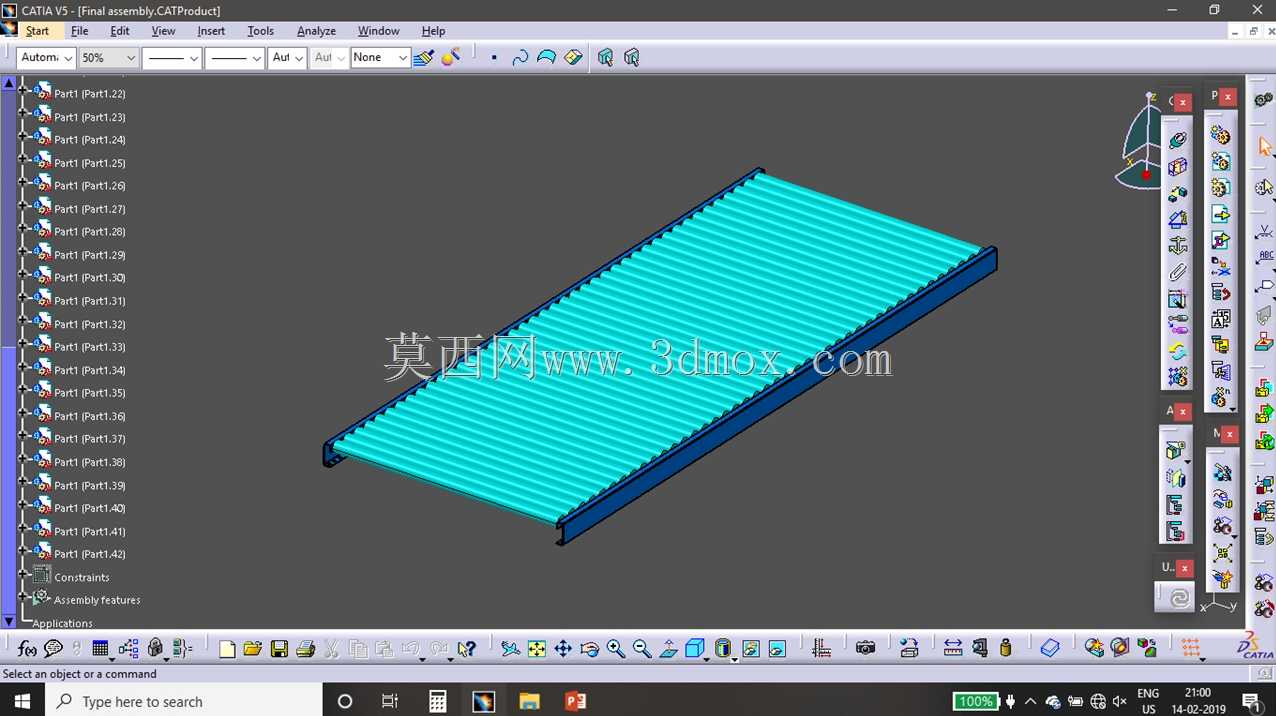

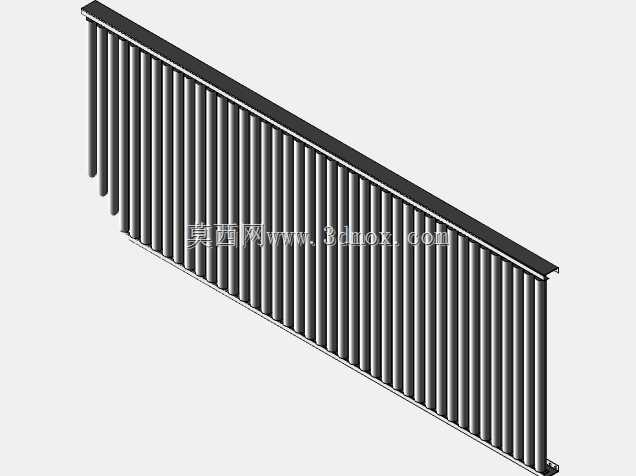

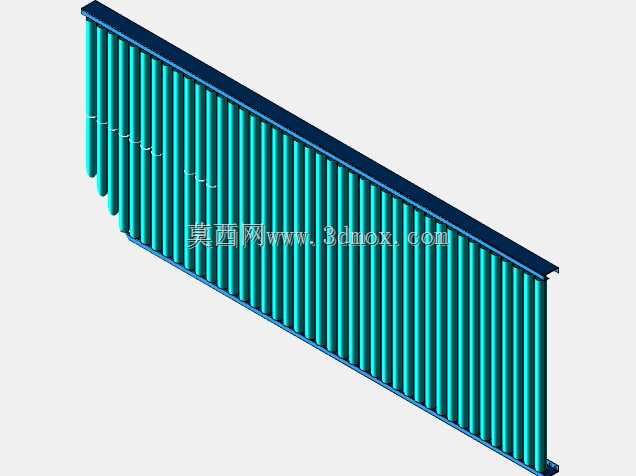

　　在离散制造车间的工序衔接段、仓储出入库接驳区、重型工件流转工位，这类平行辊道结构是最常见的物料承载输送单元，区别于带式输送的柔性承载特性，辊道的刚性支撑面更适配带平整硬底面的工件转运，比如机加工后的金属坯料、装配环节的工装托盘、仓储环节的整箱物料，都可以依靠辊面的滚动摩擦降低推移阻力，既可以配合动力辊实现自动化节拍输送，也可以做成无动力结构依靠人力推送完成短距离工位转运。从结构设计逻辑来看，整个辊道的核心受力框架是两侧的纵向边梁，建模时边梁采用了等截面薄壁型材结构，既保证纵向抗弯刚度，避免长距离布置时出现中部下挠，也控制了整体自重，边梁上预先冲制的辊轴安装孔位保持统一孔距，保证每根承载辊的安装平行度，

　　避免因辊子偏斜导致物料输送时出现跑偏、卡滞问题。承载辊组是直接接触物料的部分，每根辊子采用空心薄壁辊筒搭配两端固定轴的结构，空心结构在保证辊面径向刚度的前提下降低了转动惯量，无论是人力推送还是动力驱动都能减少启动阻力，辊筒表面做了光滑处理，避免刮伤工件底面，辊子两端的轴颈与边梁安装孔采用间隙配合，预留了微小的转动余量，同时加装轴向限位结构，防止辊子运转过程中出现轴向窜动。设计时需要重点考虑安装边界的适配性，这类辊道通常是分段制作后现场拼接，单段模型的端面连接位预留了法兰拼接孔，可根据实际输送长度需求多段组合，也可以在端部接驳转弯辊道、顶升移栽机等其他物流设备；机架底部预留了支脚安装位，可搭配可调高度的支撑脚杯，

　　适配车间地面不平整的安装场景，调整时保证整个辊道面的水平度误差控制在允许范围内，避免物料因倾斜出现自行滑移。从功能特性上看，这种开放式的辊道结构相比封闭的带式输送更易维护，单根辊子出现磨损或转动卡滞时，不需要拆解整个线体，只需要拆下对应辊子的轴向限位件即可单独更换，日常清理辊面附着的切屑、杂物也更方便，适配机加工车间多切屑、多油污的作业环境；同时辊面之间的间隙可以根据输送物料的最小底面尺寸调整，避免小件、软包装物料卡入辊缝。在实际选型应用中，需要根据输送物料的单重核算单根辊子的承载能力，以及边梁的抗弯截面模量，当输送较重的金属工件时，可适当加密辊子间距，让单根工件同时被更多辊子承载，降低单辊受力，避免辊筒变形；

　　如果是配合自动化生产线使用，可在指定辊位加装动力驱动模块、检测传感器支架，模型上预留的安装位可直接适配这类附加组件，不需要二次对主体结构做打孔修改。整个结构没有多余的冗余设计，所有型材、辊筒都采用行业通用规格件，建模时的装配约束完全匹配实际装配逻辑，边梁与辊子的装配间隙、拼接法兰的孔位对齐度都符合实际加工装配要求，可直接用于线体布局方案验证、加工件出图以及现场安装指导。
