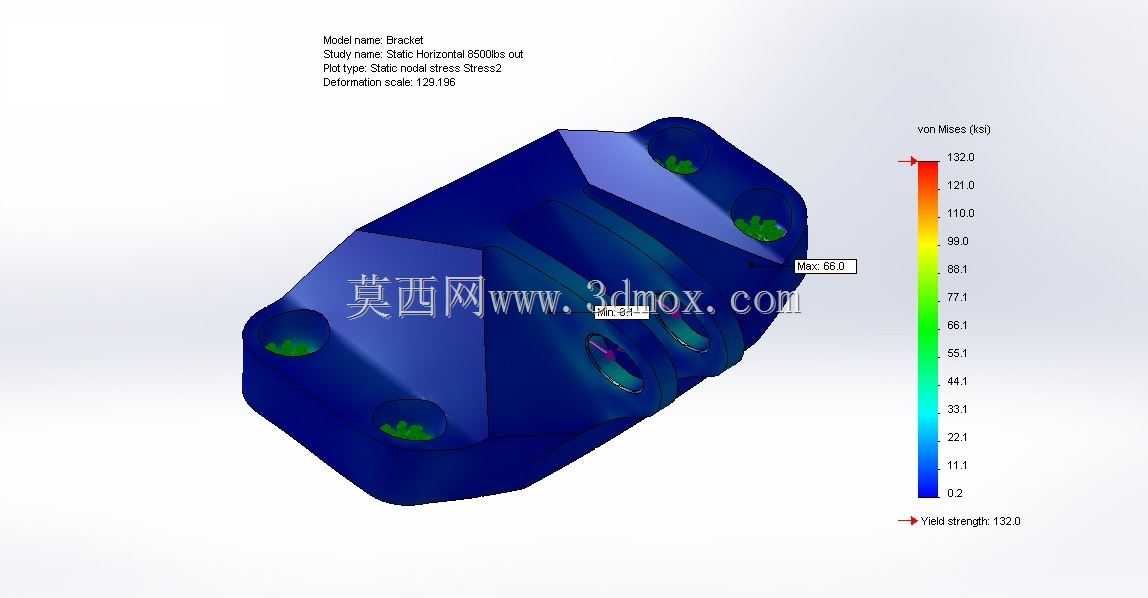

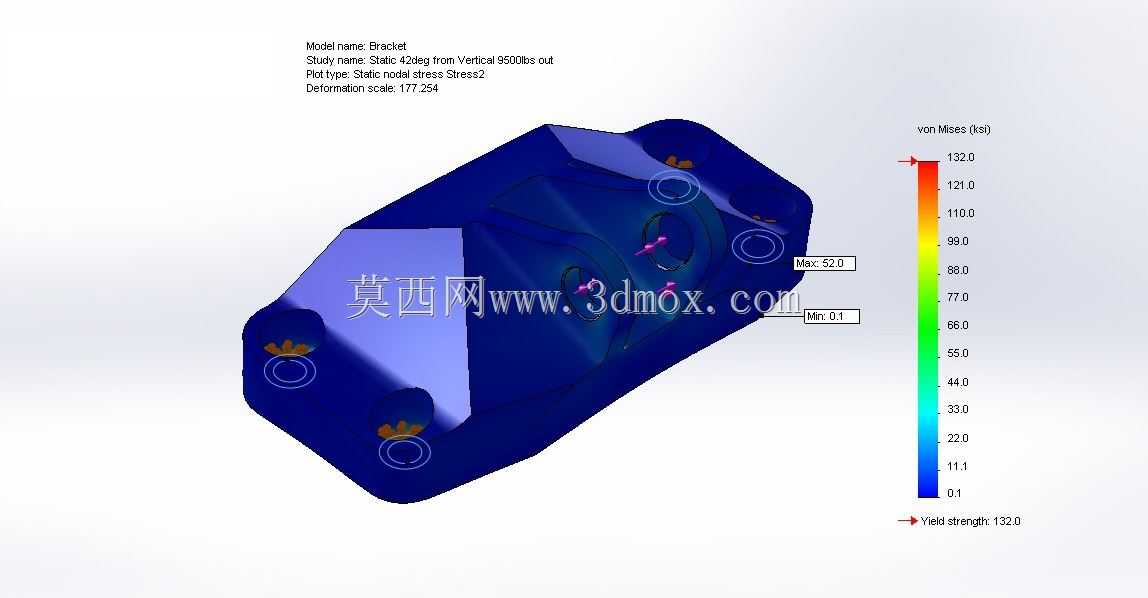

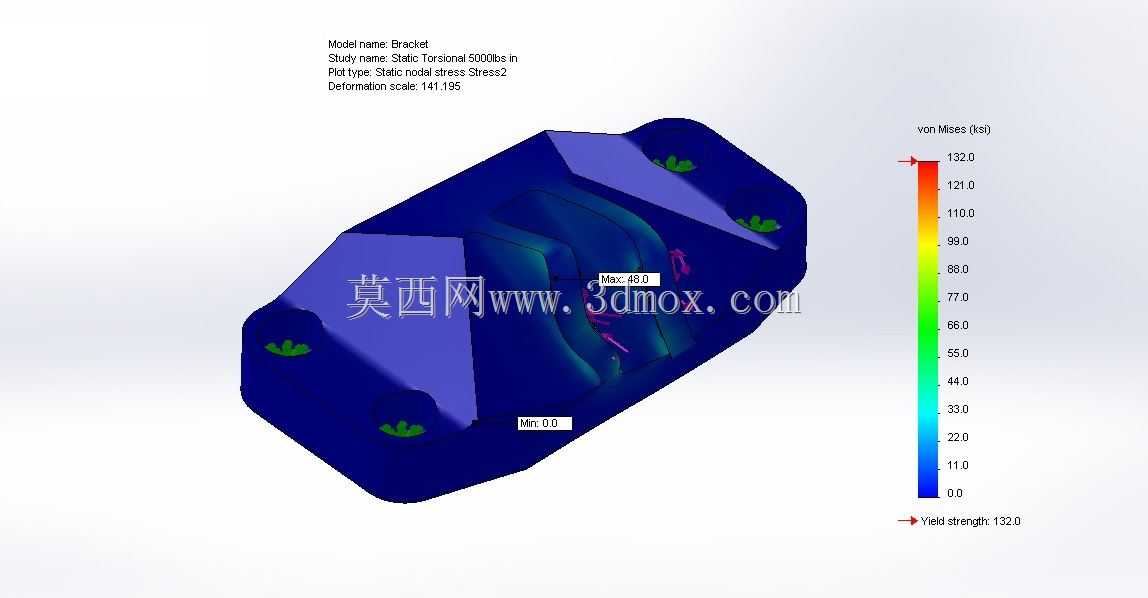

这类多安装位的卧式承载支架,常应用在工业传动系统、小型动力单元的机架集成场景中,核心作用是为相邻的传动组件、动力输出部件提供稳定的安装基准,同时抵消设备运行过程中产生的横向、纵向交变载荷,避免连接部位出现应力集中导致的疲劳损坏。从结构受力的仿真结果能看到,整体采用了一体化的块式构型,没有额外的拼接焊缝,这种设计思路首先是考虑到支架在承受水平方向8500N外载时,应力传递路径可以沿着实体结构均匀分散,不会在拼接位置出现应力断层。设计过程中首先确定的是安装边界,支架上分布的多个沉孔安装位,分别对应不同规格的连接螺栓,孔位的同轴度公差控制在0.02mm以内,保证安装后配合面的贴合度达到85%以上,避免螺栓受剪出现早期失效。
外形上采用了多面切边的处理,不是规则的矩形块结构,这种切边设计一方面是为了避让周边设备的管线、相邻构件的突出部分,给安装操作留出足够的扳手空间,另一方面也能在不降低整体结构强度的前提下,减少构件的整体重量,降低机架的整体负载。从应力云图的分布来看,最大应力出现在中部的连接过渡区域,数值控制在材料屈服强度的65%左右,留有足够的安全裕度,即使设备出现短时的过载冲击,也不会出现塑性变形。安装面的平面度经过设计校核,保证和被支撑部件的接触面完全贴合,不会出现局部点接触导致的受力不均,沉孔的深度经过精确计算,螺栓拧紧后头部完全沉入孔内,不会突出表面影响其他部件的安装排布。这类支架在实际使用中,通常会和传动轴承座、小型动力电机配合安装,
在小型输送设备、非标自动化生产线的动力段应用较多,设计时没有采用薄壁加筋的结构,而是选用了实体块式结构,主要是考虑到这类应用场景中设备的运行振动频率较高,实体结构的固有频率更高,不容易和设备运行频率产生共振,能有效降低运行过程中的噪音,同时延长连接螺栓的疲劳寿命。在孔位布局上,几个安装孔的位置呈非对称排布,是根据实际配套部件的安装孔位反向匹配设计的,每个孔位周边都做了小范围的加厚处理,对应仿真结果中应力稍高的区域,进一步强化局部的承载能力,避免孔位周边因为长期受螺栓预紧力和外载的共同作用出现开裂。支架的各个棱边都做了小尺寸的倒角处理,一方面是去除加工过程中产生的毛刺,避免安装过程中划伤操作人员,另一方面也能减少应力集中的尖角位置,
提升构件的整体抗疲劳性能。在实际选型适配时,需要注意支架的整体安装高度,保证和配套部件的中心高完全匹配,避免出现同轴度偏差导致的传动部件额外磨损,安装时需要按照对角顺序拧紧螺栓,保证每个螺栓的预紧力均匀,避免单个螺栓受力过大出现断裂。从结构的仿真变形量来看,在额定载荷下的最大变形量不到0.1mm,完全满足常规工业设备对安装基准的刚度要求,不会因为支架变形导致传动部件出现偏心、卡滞等问题。
