环形带定位凸台弹簧轴结构设计

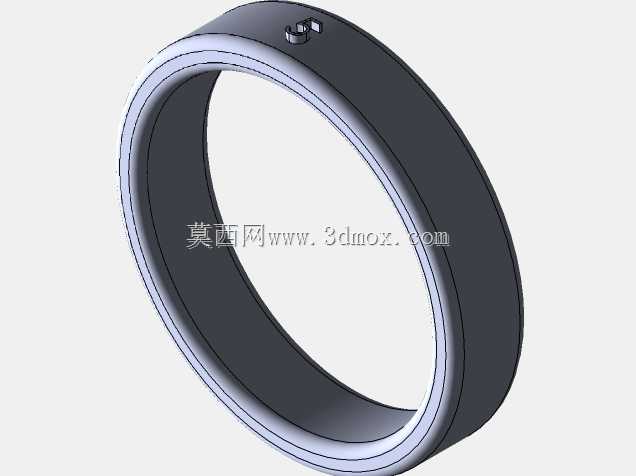

　　这类环形弹簧轴常应用在需要周向弹性限位、小扭矩缓冲传递的机构中，比如小型离合器的从动环组件、精密仪器的阻尼调节环、自动化设备的快换定位结构里，区别于传统长轴类弹簧轴，这种环形结构的弹簧轴不需要占用长向安装空间，适配紧凑安装腔的设备布局需求。从实际功能来看，该零件本体为环形薄壁结构，外侧设置的小型凸台是核心功能结构，用于和配套构件的卡槽配合，实现周向的定位锁止，同时本体的环形截面具备均匀的弹性变形能力，在受到轴向或周向的小幅冲击载荷时，能通过自身弹性形变吸收冲击能量，避免硬接触带来的构件磨损或崩裂。设计过程中首先要确定的是环形本体的壁厚参数，壁厚过大会导致弹性不足，无法实现预期的缓冲变形量，壁厚过小则会降低结构强度，

　　在反复载荷作用下容易出现疲劳断裂，因此需要结合配套安装位的孔径、预期承受的最大载荷来核算截面的抗弯模量，保证弹性变形区间处于材料的弹性极限范围内。外侧的定位凸台设计需要重点考虑配合公差，凸台的径向突出高度要匹配卡槽的深度，既要保证装配后不会出现松脱窜动，也要预留合理的装配间隙，避免装配时出现过盈卡滞，同时凸台与环形本体的衔接处做了圆弧过渡处理，消除应力集中点，避免反复受力时在衔接位置产生裂纹。安装边界方面，该零件的安装腔为同轴的环形槽结构，装配时需要保证零件与安装槽的同轴度公差控制在合理范围内，否则会导致环形本体受力不均，局部变形量超出设计阈值，长期运行会出现偏磨甚至卡滞问题；零件的轴向宽度需要匹配安装槽的轴向深度，

　　装配后端面与安装槽端面的间隙要控制在预设范围内，既不能因为间隙过大出现轴向窜动，也不能因为间隙过小导致零件被压死失去弹性缓冲能力。从结构特性来看，这种环形弹簧轴替代了传统的弹簧加定位销的分体式结构，将弹性功能和定位功能集成在单个零件上，减少了装配环节的零件数量，降低了装配复杂度，同时一体化结构避免了分体式构件之间的配合间隙带来的传动误差，在需要精密小扭矩传递的场景下能提升机构的运行稳定性。在实际选型适配时，需要结合应用场景的载荷循环次数确认零件的材料选型，高循环载荷场景下需要选用疲劳强度更高的弹簧钢材质，低载荷常温场景下也可选用工程塑料材质降低成本，同时要确认凸台的受力方向，保证凸台的受力面与载荷传递方向垂直，

　　避免凸台受到侧向剪切力导致断裂。日常运维中，这类零件的失效形式主要是长期反复载荷下的疲劳断裂、凸台磨损导致的定位失效，因此设计时已经在凸台的受力面做了表面强化处理的预留结构，可根据实际使用需求选择表面淬火、渗碳等工艺提升表面耐磨性能，环形本体的内外圆表面粗糙度也需要控制在合理区间，降低与配合件之间的摩擦阻力，保证弹性变形过程顺畅无卡滞。
