复古便携木质蓝牙音箱结构设计方案

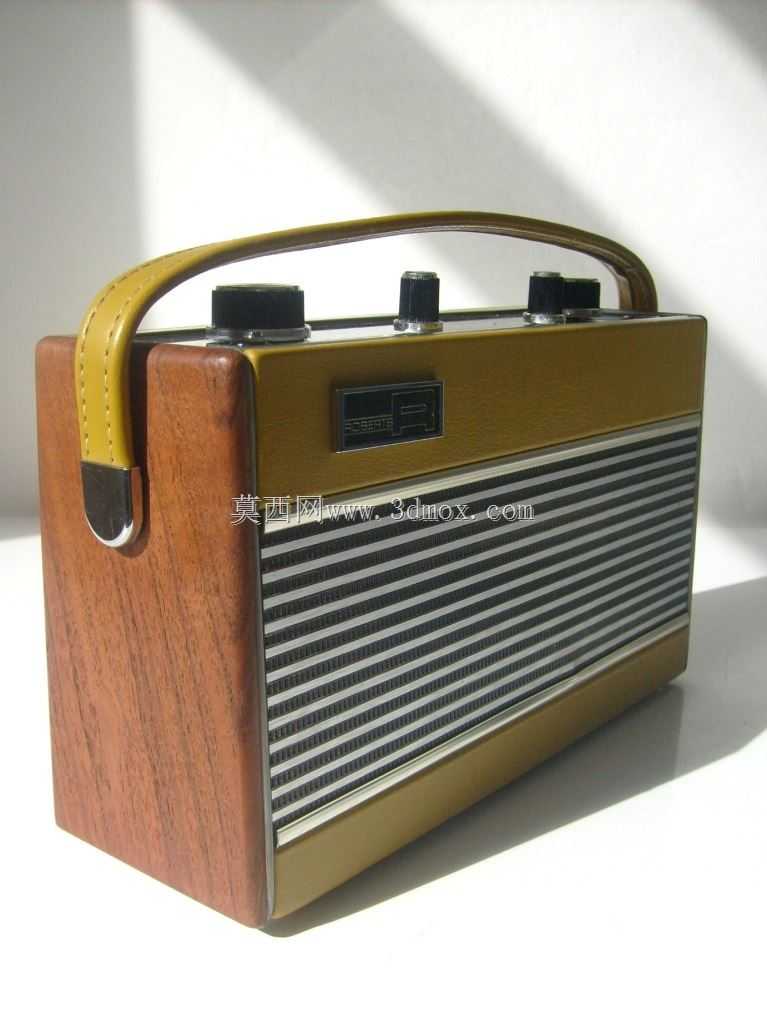

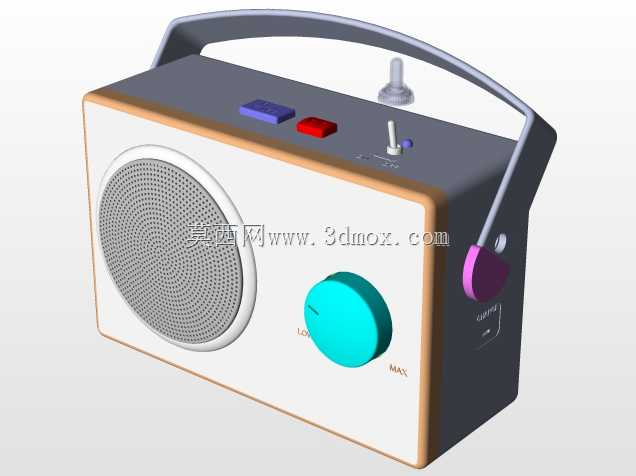

　　这款复古风格的便携音频播放设备，在结构设计上融合了经典复古收音机的外观特质与现代便携音频产品的功能需求，整体采用卧式长方体的基础构型，侧面搭配实木材质的侧封板，正面设置金属格栅防护的出声区域，顶部集成调节旋钮与皮质手提结构，兼顾视觉质感与实际使用的便携性。从实际应用场景来看，这类设备主要适配居家桌面陈设、户外短途露营、小型聚会背景音乐播放、复古主题空间陈设等场景，既可以作为独立的音频播放终端使用，也能通过蓝牙连接外部设备作为外放扩音单元，相比纯塑料外壳的便携音箱，木质侧壳能够在一定程度上优化中低频声波的反射效果，减少塑料壳体容易产生的谐振杂音，提升实际听感的温润度。在功能特性的结构实现上，

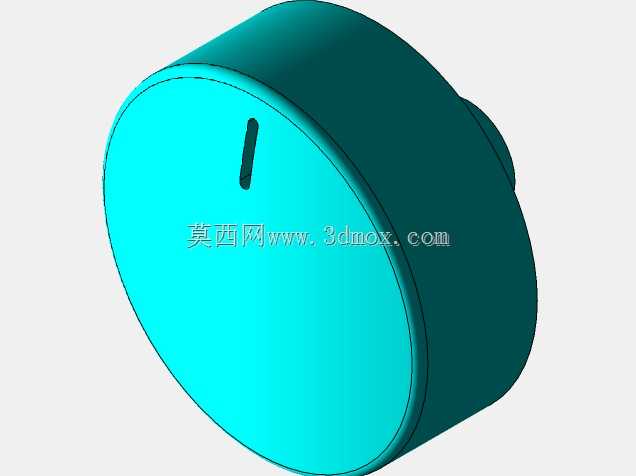

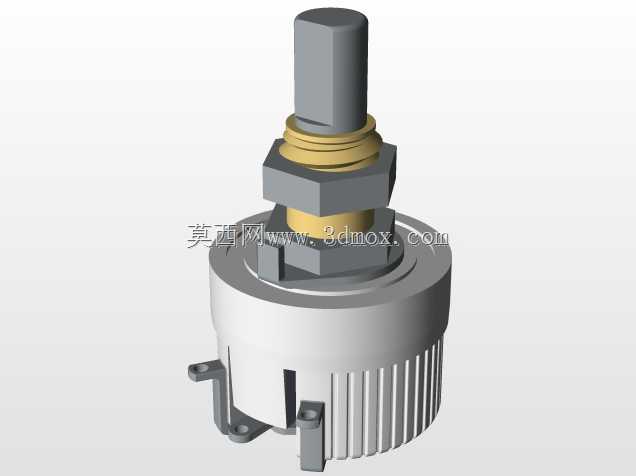

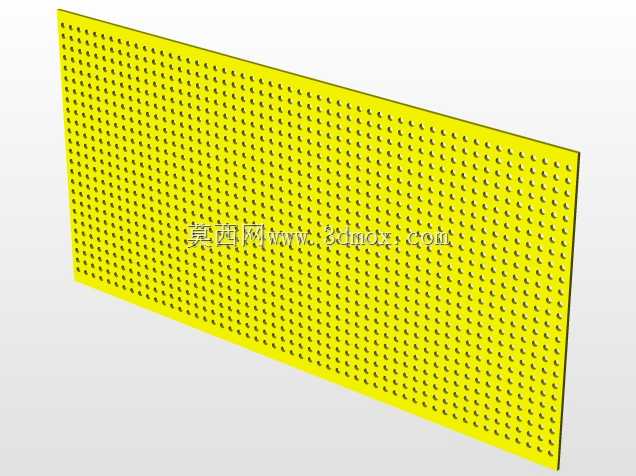

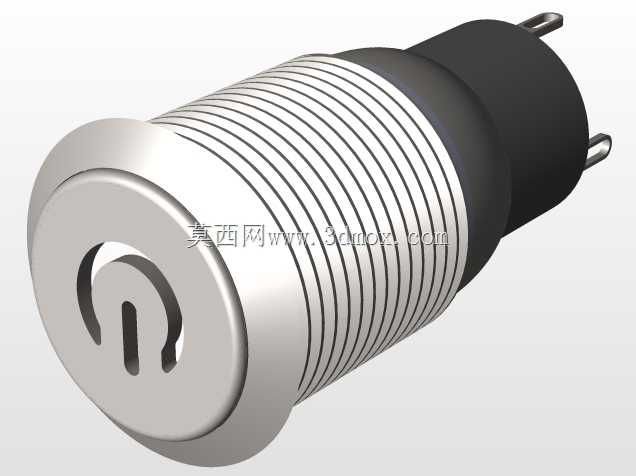

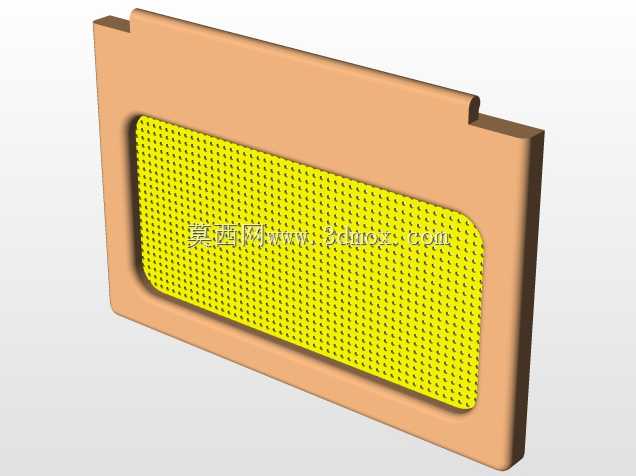

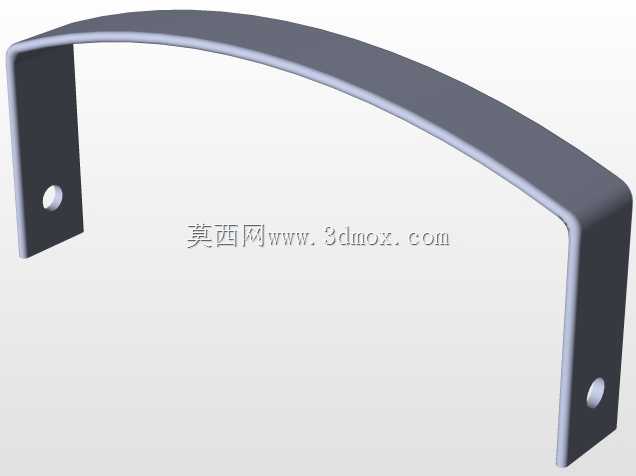

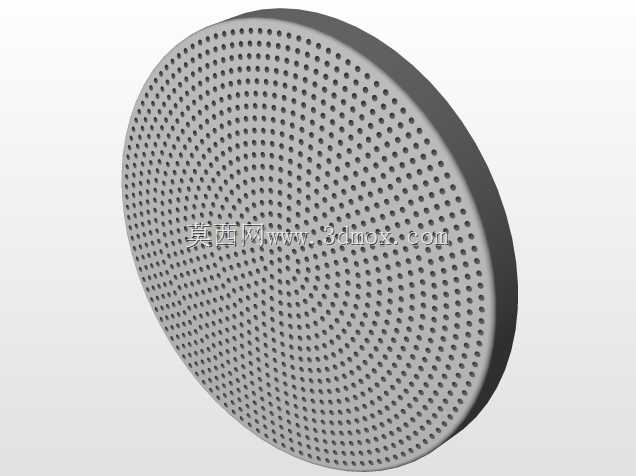

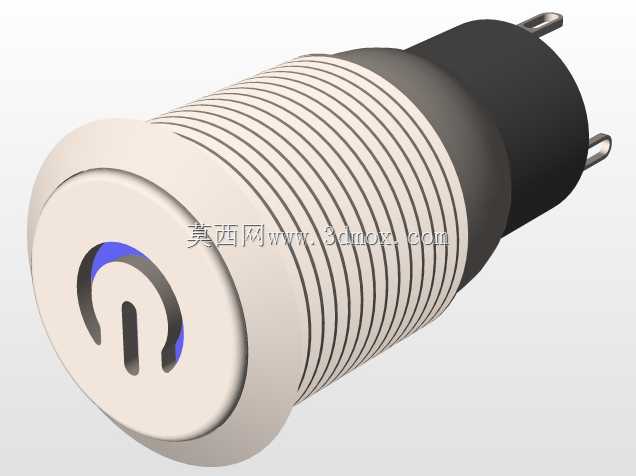

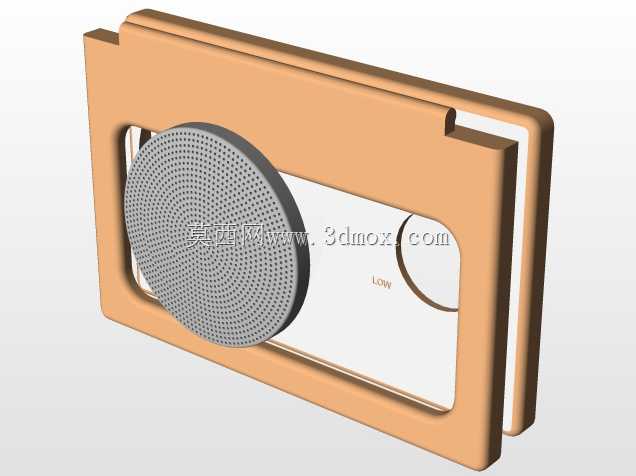

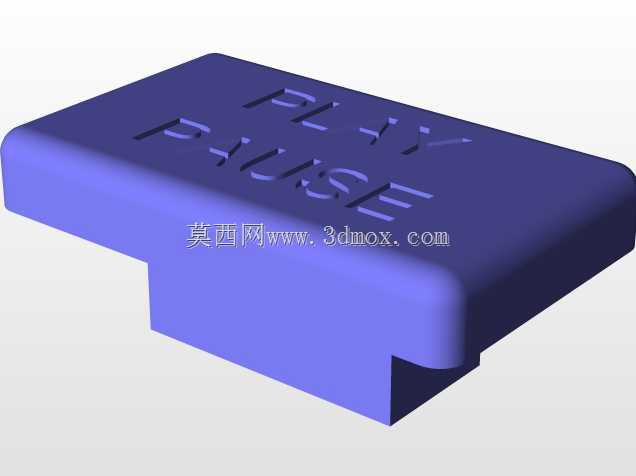

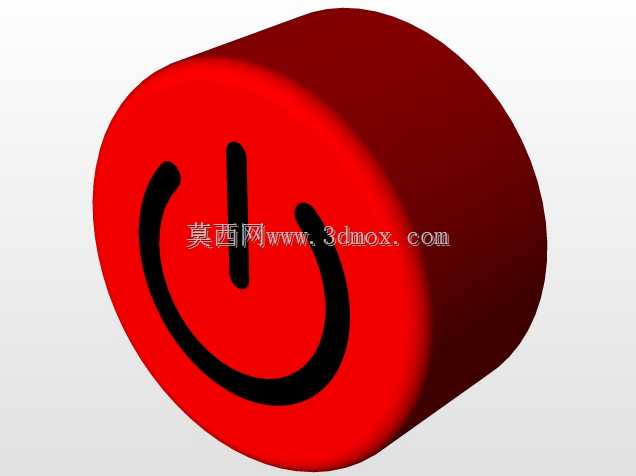

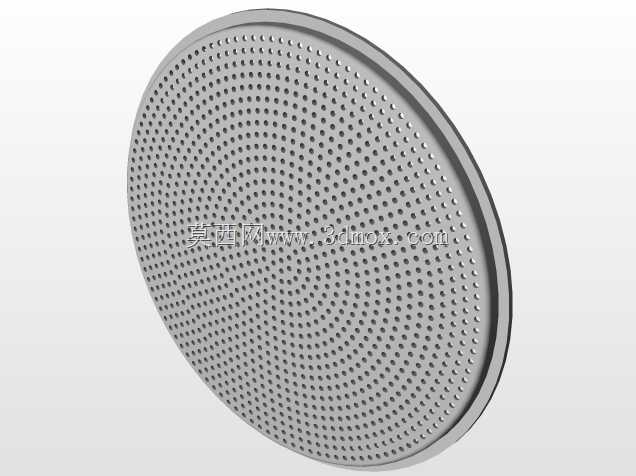

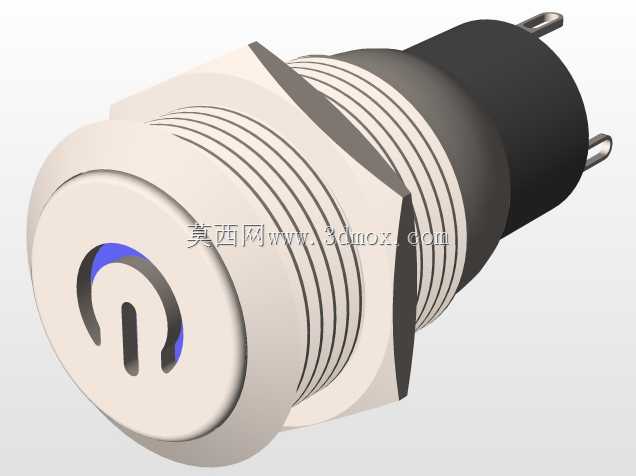

　　顶部的三个调节旋钮分别对应电源开关与音量调节、频段切换、曲目切换等功能，旋钮采用防滑纹理的金属顶面设计，旋转阻尼设置在适中区间，既不会因为阻尼过轻导致误触，也不会因为阻尼过重影响调节手感；皮质手提带通过金属固定件与壳体上盖连接，固定件的嵌入位置做了沉台处理，保证金属件不会突出壳体表面造成剐蹭，手提带的长度预留了成年人四指穿入的空间，握持时受力均匀，长时间提携也不会产生勒手感。正面的金属出声格栅采用横向密排的金属条结构，格栅条的间距控制在1.5mm，既能够保证声波的顺利传出，也可以阻挡外部的灰尘、细小杂物进入腔体内部损坏扬声器单元，格栅与壳体的连接采用隐藏式卡扣结构，避免外露螺丝破坏正面的视觉整体性。设计过程中，

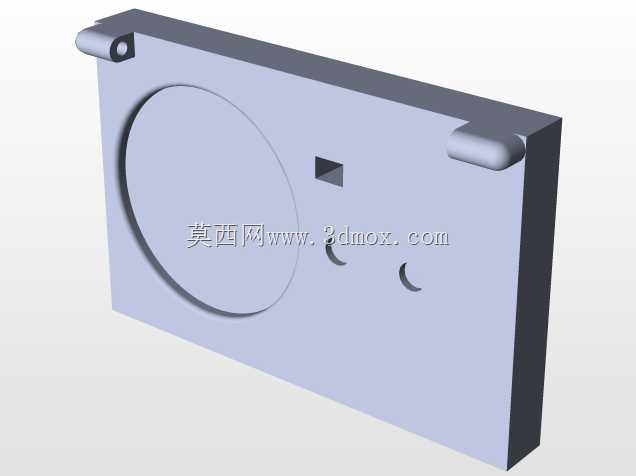

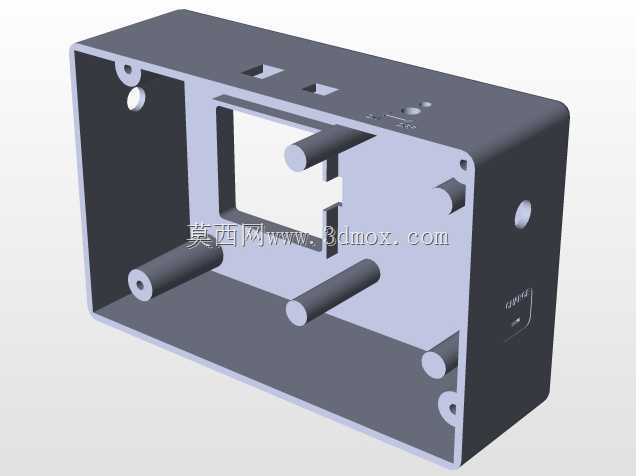

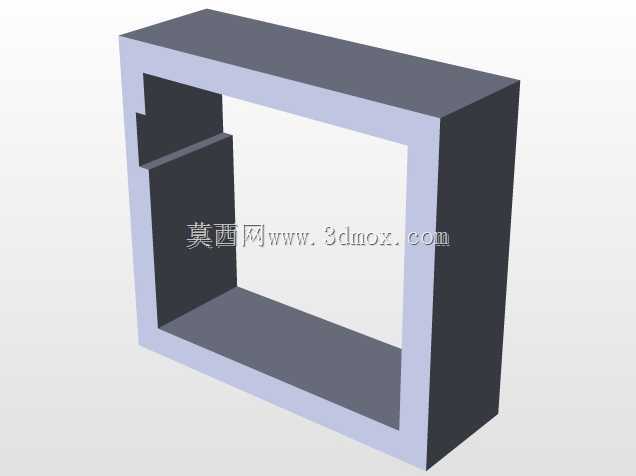

　　首先需要确定内部腔体的容积参数，根据所选扬声器单元的Thiele-Small参数计算合适的腔体净空间，木质侧板的厚度设置为8mm，既保证足够的结构强度避免谐振，也不会因为壳体过厚导致整体重量超标；金属上盖与前壳采用一体化折弯成型工艺，折弯处做R2的圆角处理，避免锐边造成使用中的划伤风险。内部的电路板与电池仓设置在腔体后半部分，与前侧的扬声器单元之间设置隔离筋，避免电路部分的电磁干扰对音频输出产生底噪影响，电池仓的位置做了居中配重处理，使得设备提携时整体重心落在手提带的正下方，不会出现单侧倾斜的问题。安装边界方面，设备底部设置四个硅胶材质的防滑脚垫，脚垫高度为3mm，既可以保证放置在光滑桌面时的摩擦力，避免滑动，

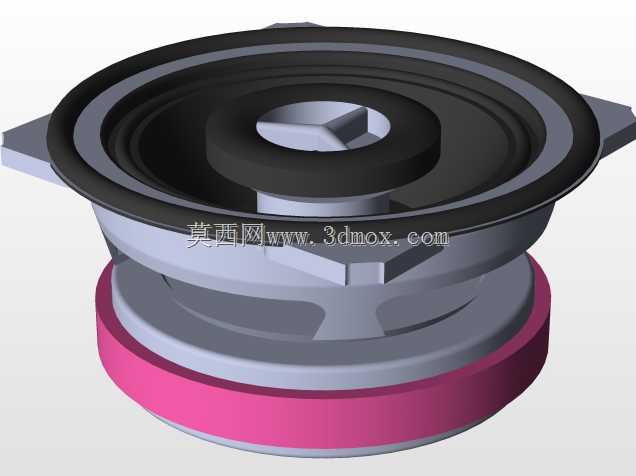

　　也能够在底部留出足够的空隙，减少桌面反射对出声效果的影响，脚垫的安装位置距离侧边20mm，保证放置时的支撑稳定性，即使受到轻微的外力碰撞也不容易倾倒。壳体的拼接缝隙控制在0.2mm以内，木质侧板与金属壳体的连接处采用定位柱加胶粘的固定方式，既保证连接强度，也能够实现接缝处的均匀美观，所有外露的结构件都做了圆角钝化处理，没有尖锐的棱角，符合消费类电子产品的安全设计要求。在出声结构的设计上，扬声器单元的安装位置正对前侧格栅，单元与格栅之间留出10mm的空腔，避免声波在格栅处产生衍射失真，腔体内部的走线全部通过走线槽固定，避免线材晃动产生异响，同时也方便后续的装配与检修。顶部的旋钮安装孔位做了同轴度公差控制，保证旋钮安装后与壳体表面垂直，旋转时不会出现偏摆卡顿的问题，手提带的固定件做了防锈处理，即使在湿度较高的户外环境使用，也不会出现锈迹污染壳体的问题。整体设备的重量控制在1.2kg左右，配合手提结构，单手提携毫无压力，外形尺寸的长宽高比例接近3:1:1，放置在桌面时占用空间小，视觉上协调舒展，复古的外观设计也能够适配不同风格的家居陈设环境，不会显得突兀。
