板端卧式显示接口连接器结构设计

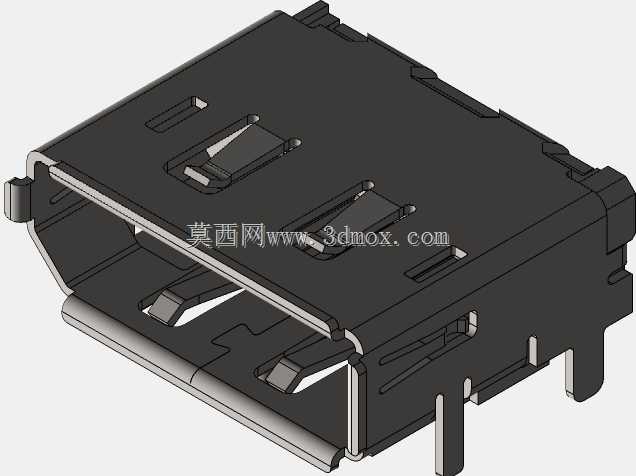

　　该款板端显示接口连接器，主要应用于消费类电子、工业控制板卡、显示终端设备的板载信号传输场景，承担显示信号从主板到外接显示线材的转接导通作用，是板卡端实现视频信号输出的核心硬件连接件。从实际使用场景来看，这类接口常布置在台式机主板、独立显卡、工业触控一体机主控板、嵌入式显示设备的侧边PCB位置，需要匹配标准公头线材的插拔需求，同时要兼顾SMT贴片或者波峰焊的生产装配工艺要求，不能出现干涉焊盘、遮挡周边元器件的问题。

　　设计过程中首先考虑的是插拔寿命与接触可靠性，内部接触弹片采用分段式悬臂结构，弹片接触区域做了微凸点设计，公头插入时能保证足够的正向接触压力，避免信号传输过程中出现瞬断、阻抗不连续的问题；弹片根部做了圆弧过渡处理，反复插拔过程中不会出现应力集中导致的塑性变形，能满足常规数千次的插拔使用要求。接口的金属外壳采用一体折弯加卡扣铆合结构，外壳两侧设计了插装定位脚，焊接时可以先插入PCB对应的定位孔完成预固定，过波峰焊时不会出现偏移浮高的问题；外壳上的多组弹性卡扣，一方面可以在公头插入后提供锁紧力，避免线材受拉扯时公头意外脱出，另一方面金属外壳整体形成连续的屏蔽腔体，能有效阻隔外部电磁干扰对内部高速显示信号的影响，减少信号传输过程中的误码、花屏问题。

　　从安装边界尺寸来看，这款卧式接口的贴装高度控制在较低范围，适配薄型设备的内部堆叠空间，不会因为接口高度过高导致设备外壳无法装配；接口前端的插入口做了导向斜边设计，公头插入时即使存在小幅对位偏差，也能顺着斜边滑入正确位置，降低用户插拔时的对位难度，同时避免硬插导致的内部弹片弯折损坏。外壳底部设计了多个避让缺口，对应PCB上的走线空间，不会压伤板上已经贴装的小型阻容元件；两侧的固定焊盘做了加宽处理，焊接后能提供足够的结构强度，承受插拔时的侧向推力，不会出现接口从PCB上脱落的问题。

　　内部绝缘基座采用耐高温工程塑料材质，能承受SMT回流焊的高温环境，不会出现高温变形、起泡的问题；基座上的弹片卡槽做了过盈配合设计，弹片压入后不会出现松动移位，每一路信号针脚的间距都严格遵循对应接口的标准规范，保证信号之间的阻抗匹配，满足高速视频信号的传输带宽要求。接口尾部的针脚采用弯脚设计，弯折角度精准控制，贴装时每一个针脚都能准确落在对应的PCB焊盘上，不会出现虚焊、连锡的问题；针脚表面做了镀锡处理，提升焊接润湿性，保证生产过程中的焊接良率。

　　在实际选型应用中，这类卧式板端接口适合设备内部空间紧凑、接口布置方向与PCB板面平行的场景，相比立式接口能大幅降低设备的整体厚度；设计时需要注意在接口周边预留足够的插拔操作空间，公头插入方向不能有其他结构件遮挡，同时要在PCB布局时将高速信号走线尽量靠近接口针脚，减少信号走线长度，降低信号损耗。外壳的接地脚需要与PCB的接地层可靠连接，保证屏蔽效能，避免设备工作过程中接口成为电磁辐射的泄漏点。
