汽车传动系统中间轴花键结构设计

　　花键轴作为传动系统里的核心扭矩传递部件，在乘用车辆的动力传输路径中承担着不可替代的作用，本次呈现的中间轴花键结构，主要应用于动力总成与驱动桥之间的动力衔接环节，能够在轴类零件与配套滑动齿轮、连接法兰实现同轴装配的前提下，保障大扭矩工况下的传动可靠性，相比普通平键连接结构，花键的多齿均匀承载特性可以有效降低单齿接触应力，适配车辆行驶过程中频繁变扭矩、变转速的复杂工况。从实际装车场景来看，这类中间轴花键通常布置在变速器输出端与传动轴输入端之间，部分四驱车型的分动箱动力输出端也会采用同结构设计，工作过程中既要传递发动机输出的持续扭矩，还要缓冲车辆起步、急加速、颠簸路面行驶时产生的瞬时冲击载荷，因此齿部的接触强度、

　　芯部的韧性都需要匹配整车动力参数做针对性匹配。设计阶段首先要确定的是花键的定心方式，考虑到汽车传动部件对同轴度的较高要求，这里采用的是齿形定心结构，装配后各齿的受力均匀性更好，运转过程中齿面磨损更均匀，长期使用后不会出现因偏磨导致的传动异响、松旷问题。齿形参数的选择上，结合传递扭矩的大小、配套滑动件的行程范围，确定了合理的齿数与模数，齿顶与齿根的过渡圆角做了优化处理，避免应力集中导致的齿根断裂风险，轴身部分采用等直径设计，外圆表面的粗糙度要求控制在合理区间，既保障滑动配合件移动顺畅，又不会因间隙过大出现传动冲击。安装边界方面，轴的两端预留了轴承装配轴颈，轴颈的直径公差、圆柱度要求都按照传动件配合标准设定，

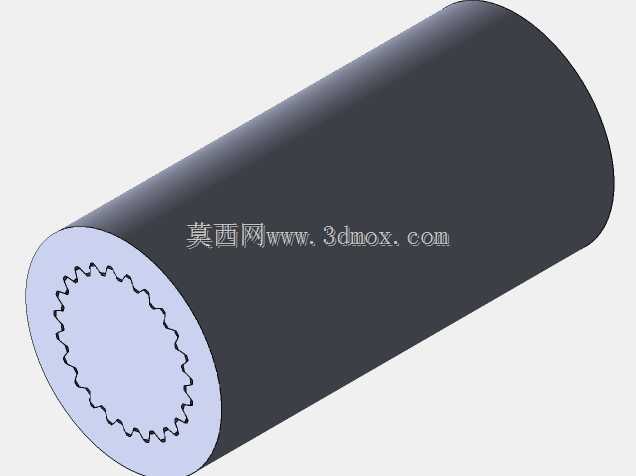

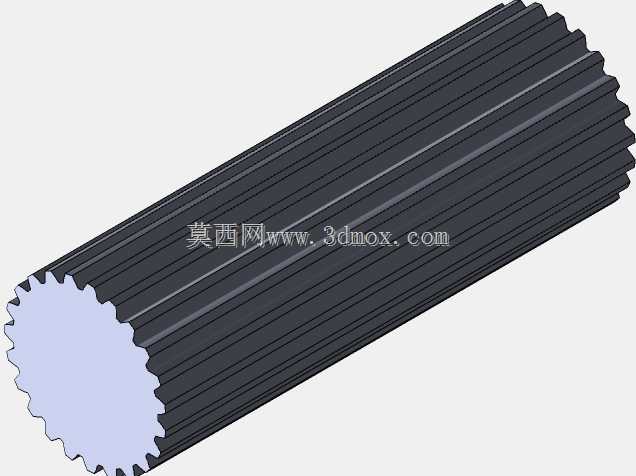

　　花键部分的有效配合长度经过反复校核，既满足滑动齿轮全行程的啮合需求，又不会占用过多的布置空间，适配车辆底盘中部的有限安装空间。建模过程中，齿形部分采用三维样条曲线拟合齿廓的渐开线特征，相比传统的参数化拉伸建模，这种方式能够更精准还原实际加工后的齿面轮廓，后续做有限元受力分析时，仿真结果与实际工况的贴合度更高，能够提前预判齿面接触应力分布、轴身扭转变形量等关键参数，减少后续样件试制阶段的反复修改。从实际使用特性来看，这类花键轴的齿部通常会做表面淬火处理，表面硬度达到一定区间后，能够提升齿面的耐磨性能，芯部保持较好的韧性来吸收冲击载荷，装配时需要在齿面涂抹指定牌号的润滑脂，减少滑动过程中的摩擦阻力，降低早期磨损概率。在设备维护环节，

　　这类花键轴属于定期检查部件，每次保养时需要检查齿面的磨损量、配合间隙，当齿面磨损量超过阈值、配合松旷量超过允许范围时，就需要及时更换，避免传动失效引发的动力中断问题。建模时还充分考虑了加工工艺的可行性，轴身的退刀槽、倒角尺寸都符合机加工的工艺要求，不会出现无法加工的结构特征，花键部分的加工可以采用滚齿、冷打等成熟工艺，量产阶段的加工效率、成本控制都能满足整车批量生产的需求。不同于普通的固定连接花键，这款中间轴花键需要配合滑动元件实现轴向位置调整，因此齿向的公差要求更为严格，避免滑动过程中出现卡滞、顿挫问题，影响换挡或者动力切换的平顺性。
