L型折弯金属板设备防护外壳结构

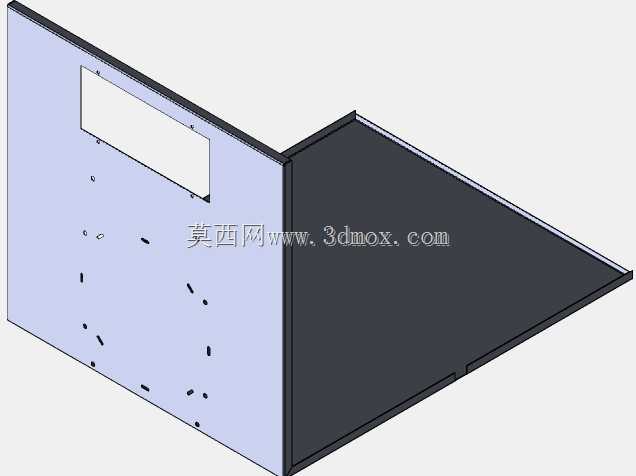

　　这款L型折弯成型的金属板壳体，是工业现场小型控制单元、嵌入式检测模块常用的防护承载结构，日常多配套在生产线旁的工位检测终端、小型设备控制盒、壁挂式信号采集模块上使用，既可以作为内部电路板、接线端子的物理防护屏障，也能作为操作显示界面的安装承载基体。从结构成型逻辑来看，整体采用单块钣金板经两次90度折弯形成两个互相垂直的安装面，垂直立面预留了矩形显示窗口，窗口四周均匀分布的小孔用于固定嵌入式显示屏或者操作面板，立面其余位置的零散小孔分别对应指示灯、按钮、接线端子的安装位，所有孔位的位置偏差控制在0.1mm范围内，避免安装时出现对位偏差。水平延伸的折边作为壳体的侧围与底承托结构，折边边缘预留了拼接卡扣位，

　　可与另一块对称的钣金件扣合形成完整封闭壳体，不需要额外增加焊接工序，装配效率更高。在安装边界设计上，垂直立面的安装孔位采用沉孔设计，固定螺丝安装后不会突出立面表面，避免剐蹭操作人员衣物，同时立面背部预留了两个壁挂挂孔，可直接挂装在墙面或者设备机架的立柱上，也可通过水平折边的固定孔锁在设备台面上，两种安装方式的孔位互不干涉，适配不同的现场安装需求。折弯处的内R角根据板材厚度匹配设计，避免折弯时出现板材开裂或者回弹变形，折边的直线度控制在每米0.2mm以内，保证两块壳体拼接后缝隙均匀，不会出现明显的错位缝隙。实际应用场景中，这类钣金外壳多用于车间环境下的小型电控单元，板材表面经过喷塑处理，可抵御车间内的少量油污、粉尘侵蚀，

　　立面的显示窗口边缘做了翻边处理，可嵌入透明亚克力板保护内部显示屏，避免外力磕碰损坏屏幕。设计过程中优先考虑了加工工艺性，所有孔位均采用冲压一次成型，减少后续钻孔工序，折弯工序仅需两次定位即可完成整体成型，不需要复杂的工装夹具，适合批量加工生产。壳体的内部空间预留了接线余量，垂直立面与水平折边的交接处预留了走线缺口，内部线束可通过缺口规整排布，避免线束挤压在拼接缝处被夹损。在尺寸匹配上，立面的显示窗口尺寸适配常规的4.3寸嵌入式工业显示屏，窗口周围的安装孔距与市面上主流的小型显示屏安装尺寸通用，不需要单独定制显示屏，降低配套采购成本。水平折边的宽度根据内部电路板的尺寸设计，可容纳常规尺寸的控制电路板与接线端子排，

　　折边边缘的卡扣位经过强度校核，扣合后可承受100N的外力拉扯不会脱开，满足日常使用的结构强度要求。这类钣金外壳没有多余的冗余结构，整体成型后重量轻，结构强度足够，既可以作为独立的小型控制盒使用，也可以作为大型设备的附属操作面板壳体，适配多类工业现场的安装使用需求，在工位呼叫终端、设备状态显示盒、小型信号采集模块等产品上都能见到同类结构的应用。
