双轴可调角度回转执行机械模组结构

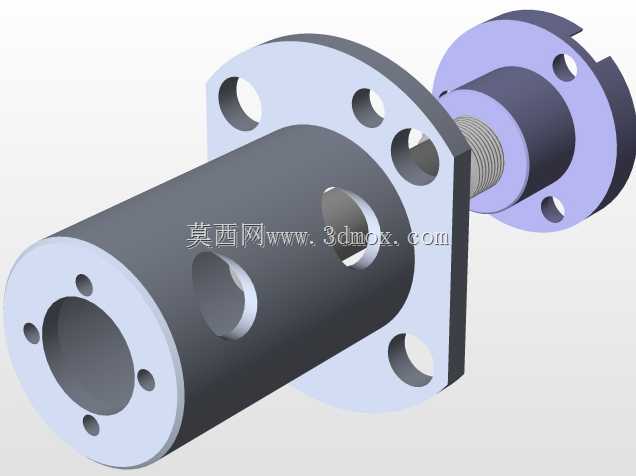

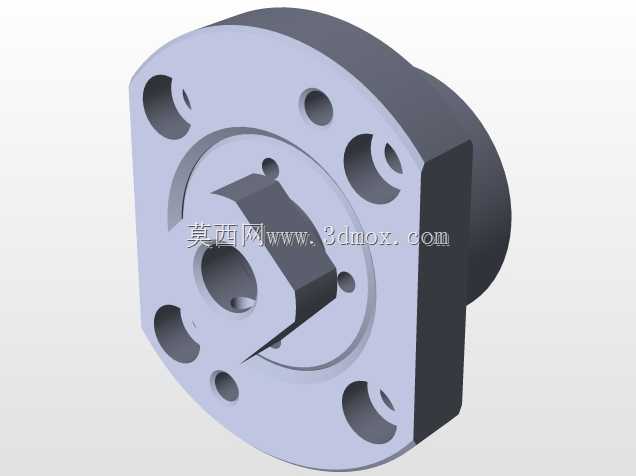

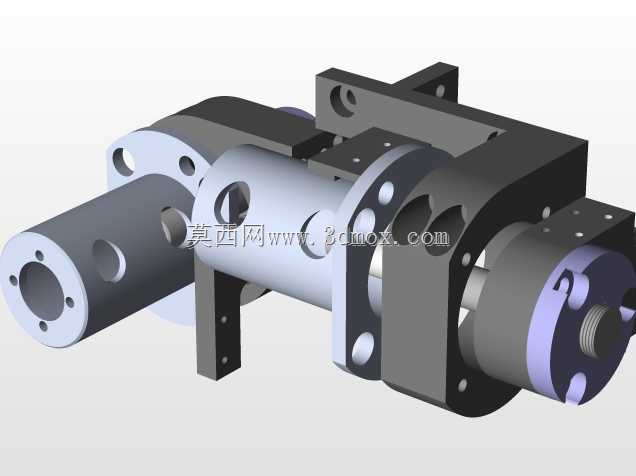

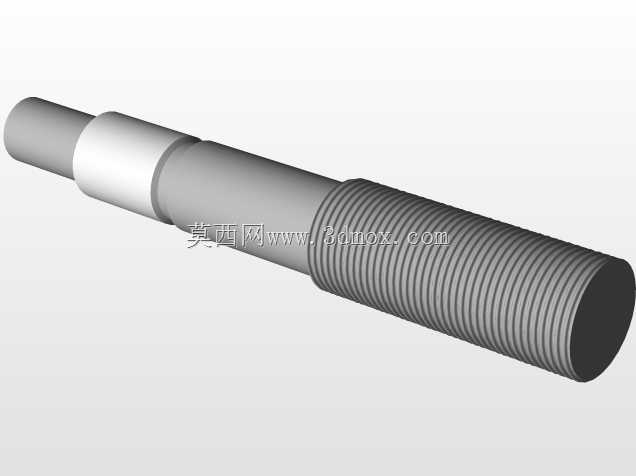

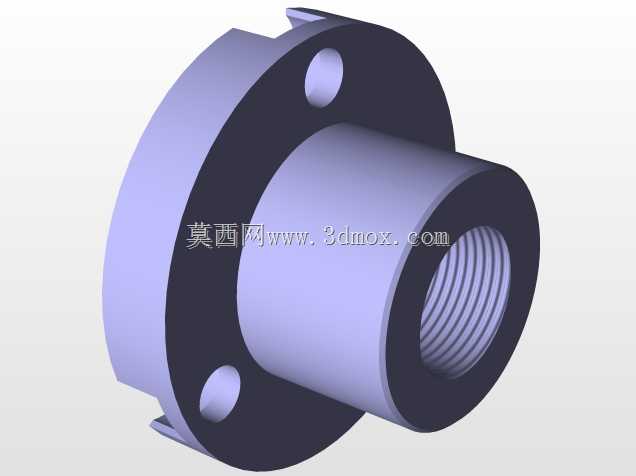

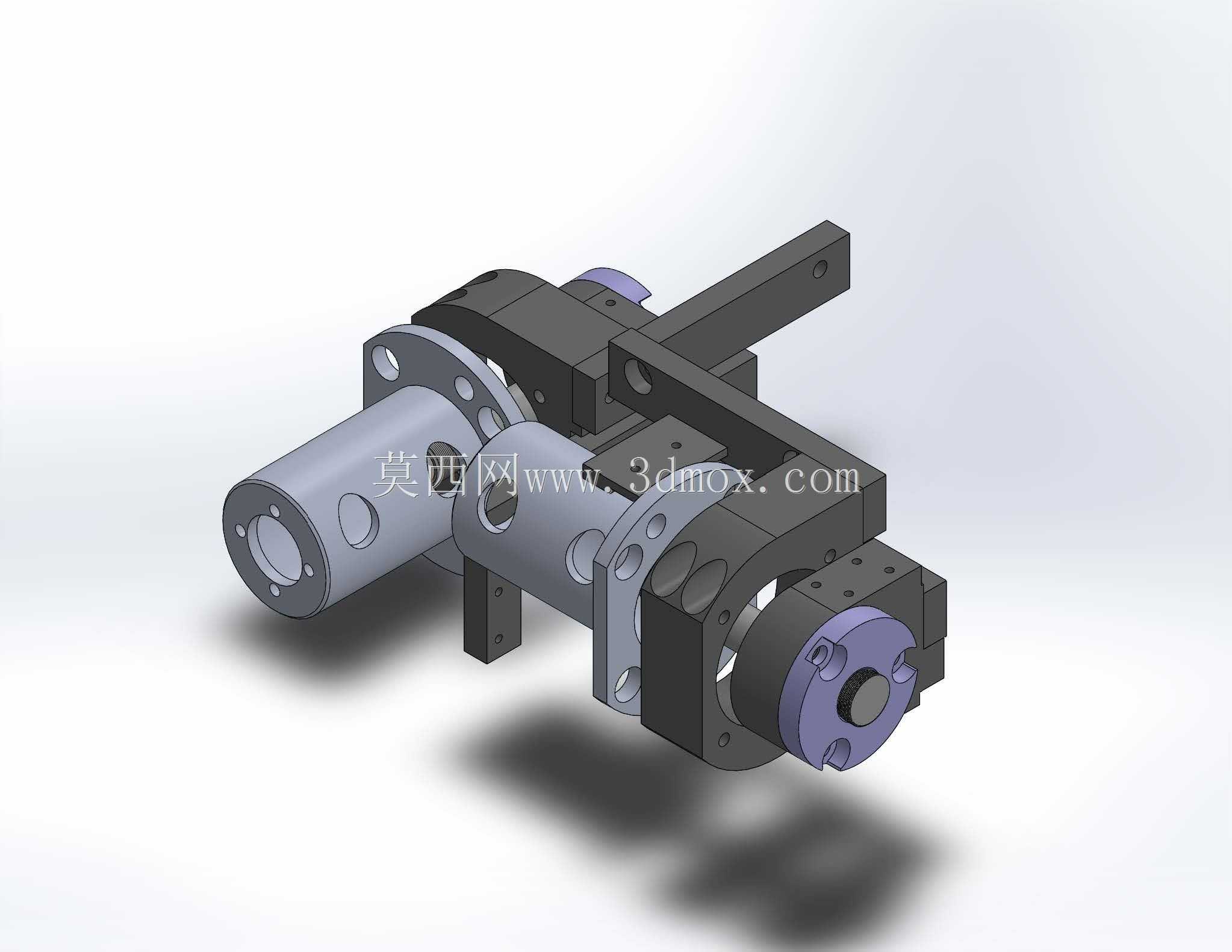

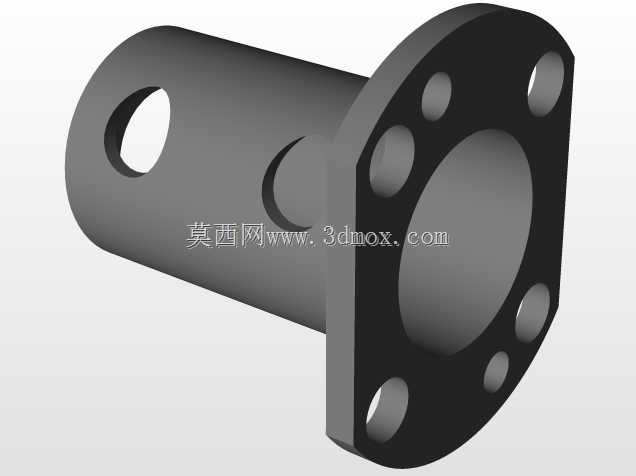

　　这套双轴可调角度回转执行机械模组，最初是为小型自动化装配工位的工件姿态调整需求开发的，在3C电子小零件压装、五金小件多面检测、小型注塑件水口修剪这类需要频繁切换工件朝向的工位上，这类模组的应用占比不低，相比单轴回转机构，它能在两个正交轴向上实现角度偏转，覆盖工件除绕自身轴线回转外的大部分姿态调整需求，不需要额外搭配多组翻转台架，能有效压缩工位的整体占用空间。从结构布局来看，模组采用同轴嵌套的双轴设计，外侧的空心轴套承担径向负载与安装基准功能，内侧的回转轴穿过轴套中心连接末端的执行件安装法兰，两个轴的驱动端分别布置在模组的两侧，通过端盖的紫色定位环实现轴向限位，端盖上均匀分布的沉头孔用于固定端盖与轴承外圈，保证轴系转动时的同轴度，

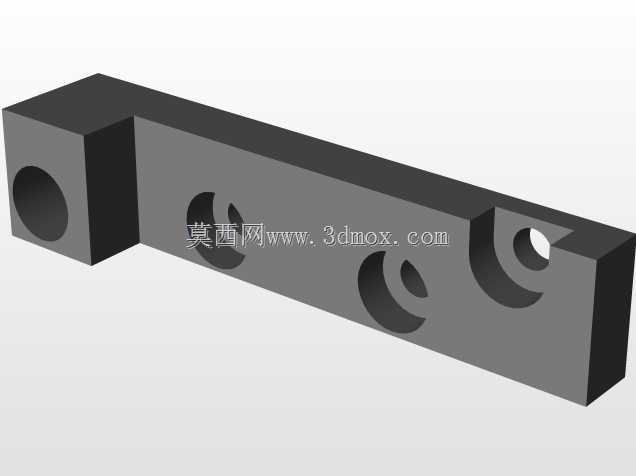

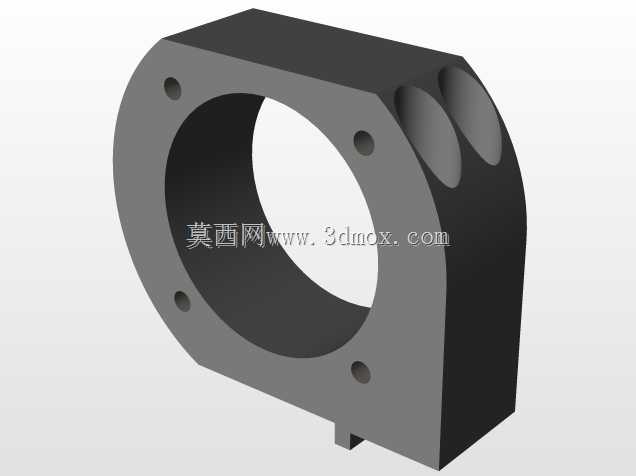

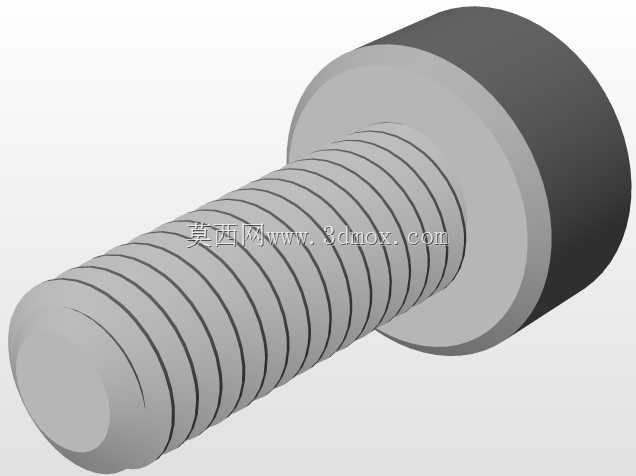

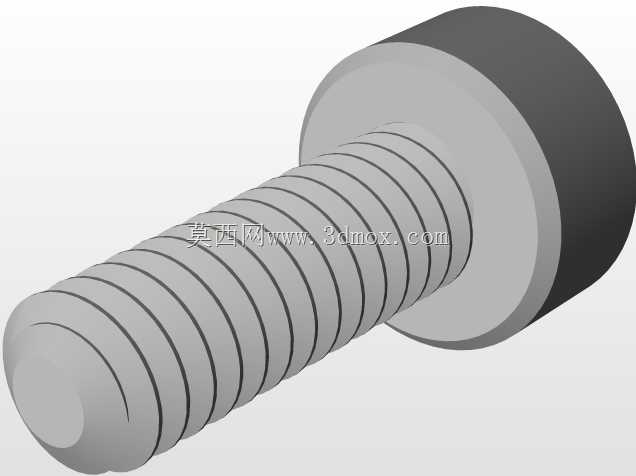

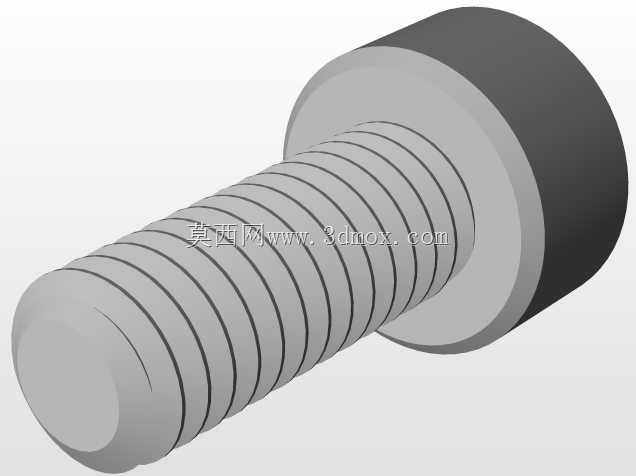

　　避免长期运行出现轴系窜动影响定位精度。安装边界方面，模组主体的圆柱形基座直径适配常见的40mm标准安装孔位，整体轴向长度控制在120mm以内，侧面伸出的安装支耳上开有长条形调节孔，既可以通过支耳将模组固定在设备的立板或型材支架上，长孔结构也允许安装时微调模组的前后位置，补偿机架加工带来的装配误差，不需要额外加工调整垫片就能完成初定位。设计过程中优先考虑了负载适配性，这类小型回转模组通常搭配气动手指或小型真空吸盘作为末端执行件，整体末端负载控制在3kg以内时，轴系选用的深沟球轴承完全可以承受径向与轴向的复合载荷，轴套与支架连接的部位做了加厚处理，避免回转启停时的惯性冲击导致支架变形。两个回转轴的锁紧机构集成在模组中部的黑色夹块位置，

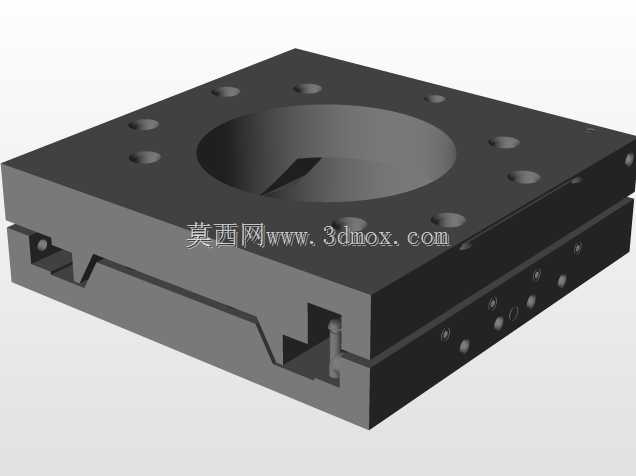

　　当角度调整到位后，夹块通过锁紧螺钉抱紧对应的轴颈，不需要额外加装外置的刹车机构，就能在加工振动环境下保持角度稳定，不会出现姿态漂移。在实际产线应用中，这类模组常和直线滑台搭配使用，直线滑台负责工位间的位置转移，这套回转模组负责工件的角度调整，两者配合就能完成多工位间的工件流转与姿态切换，比如在小五金件的外观检测工位，模组带动工件偏转45度、90度等不同角度，配合工业相机完成多个面的缺陷检测，不需要人工翻转工件，检测效率能提升三倍以上。结构细节上，所有轴类零件的配合面都做了公差配合设计，轴承安装位采用k6公差，与轴承内圈实现过渡配合，端盖与基座的配合面采用h7公差，保证装配时的同轴度，基座上预留的多个光孔与螺纹孔，

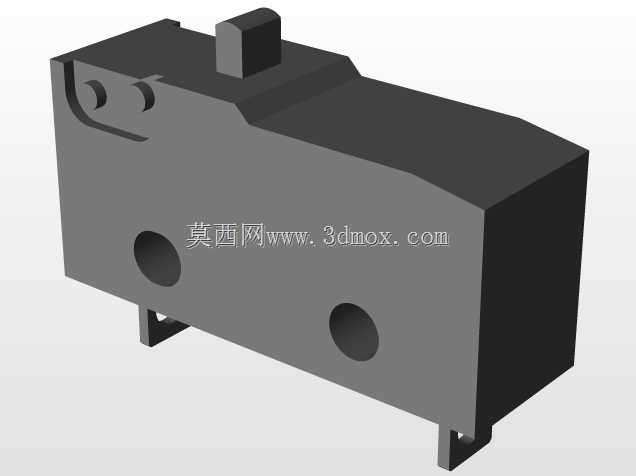

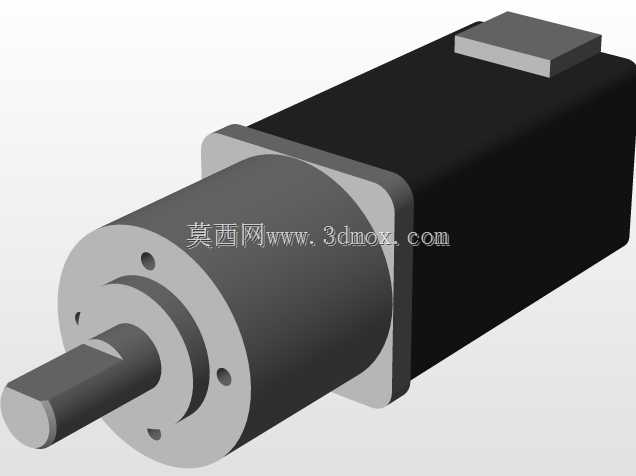

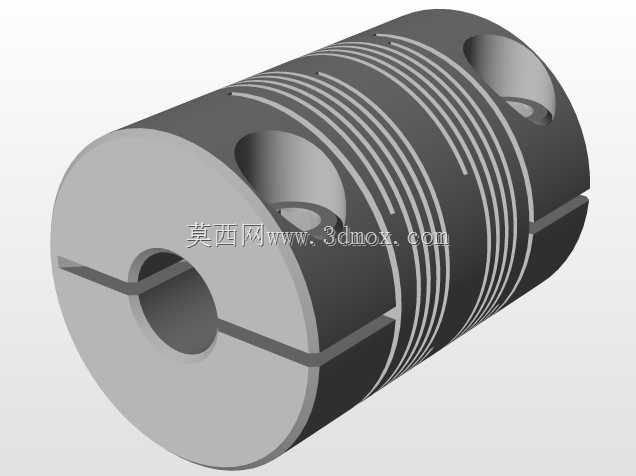

　　既可以用于安装到位检测的传感器，也可以固定行程限位块，避免回转角度超出设计范围导致气管或线缆缠绕。侧面伸出的定位杆是初始位校准基准，设备首次调试时，将定位杆靠在机架的基准面上就能快速确定模组的零位，不需要反复打表调整，能大幅缩短现场调试的时间。考虑到车间的实际使用环境，模组的所有外露金属件都做了发黑处理，具备基础的防锈能力，端盖的紫色硬质氧化层既提升了表面硬度，避免装配时刮蹭影响外观，也能和其他黑色部件形成视觉区分，方便运维人员快速识别轴端的调节位置。在传动适配性上，这套模组的轴端预留了标准的联轴器安装位，既可以搭配伺服电机实现高精度的角度闭环控制，也可以搭配旋转气缸实现固定角度的往复回转，用户可以根据自身的控制精度需求灵活选配驱动部件，不需要对模组主体结构做二次修改。
