本田B18C发动机气缸盖法兰面螺栓结构设计

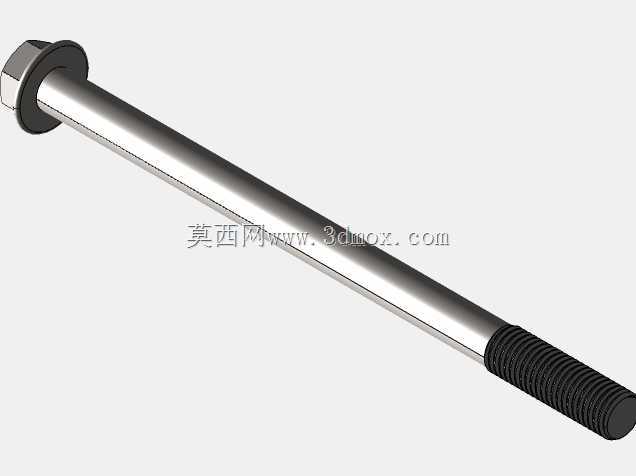

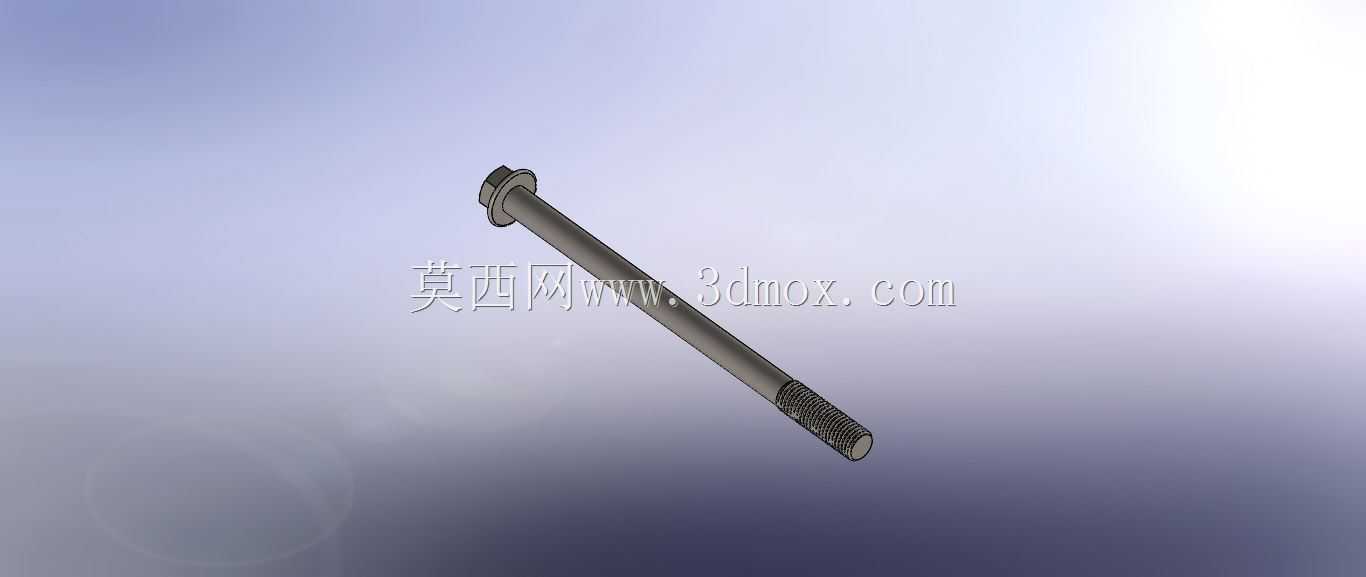

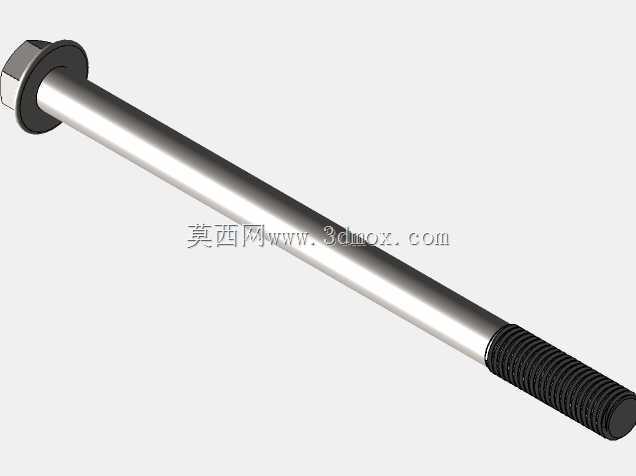

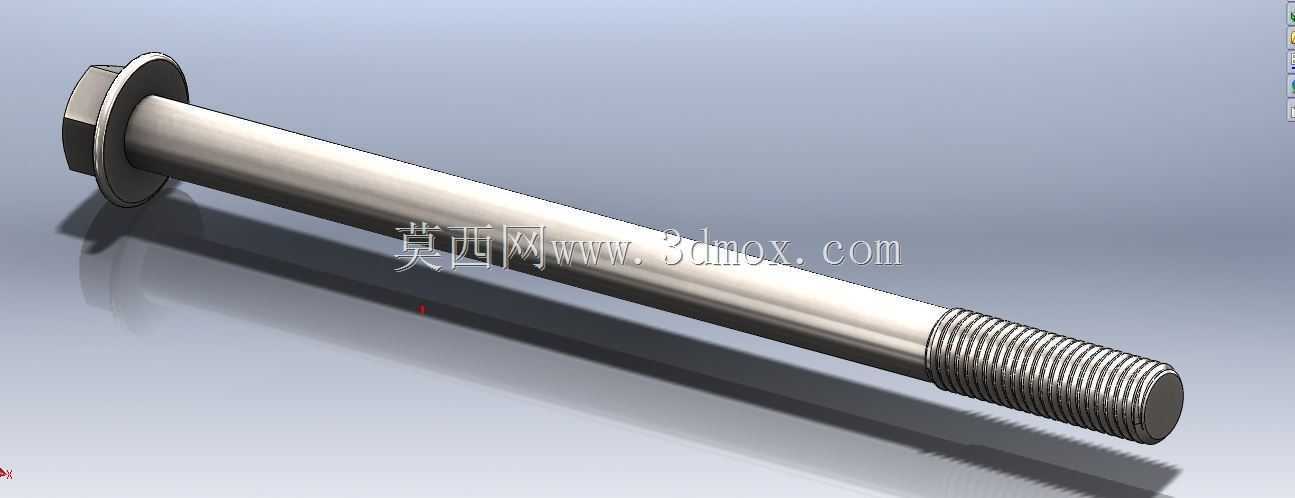

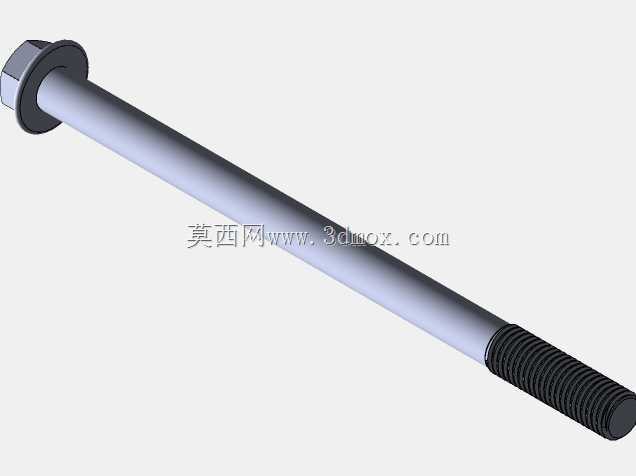

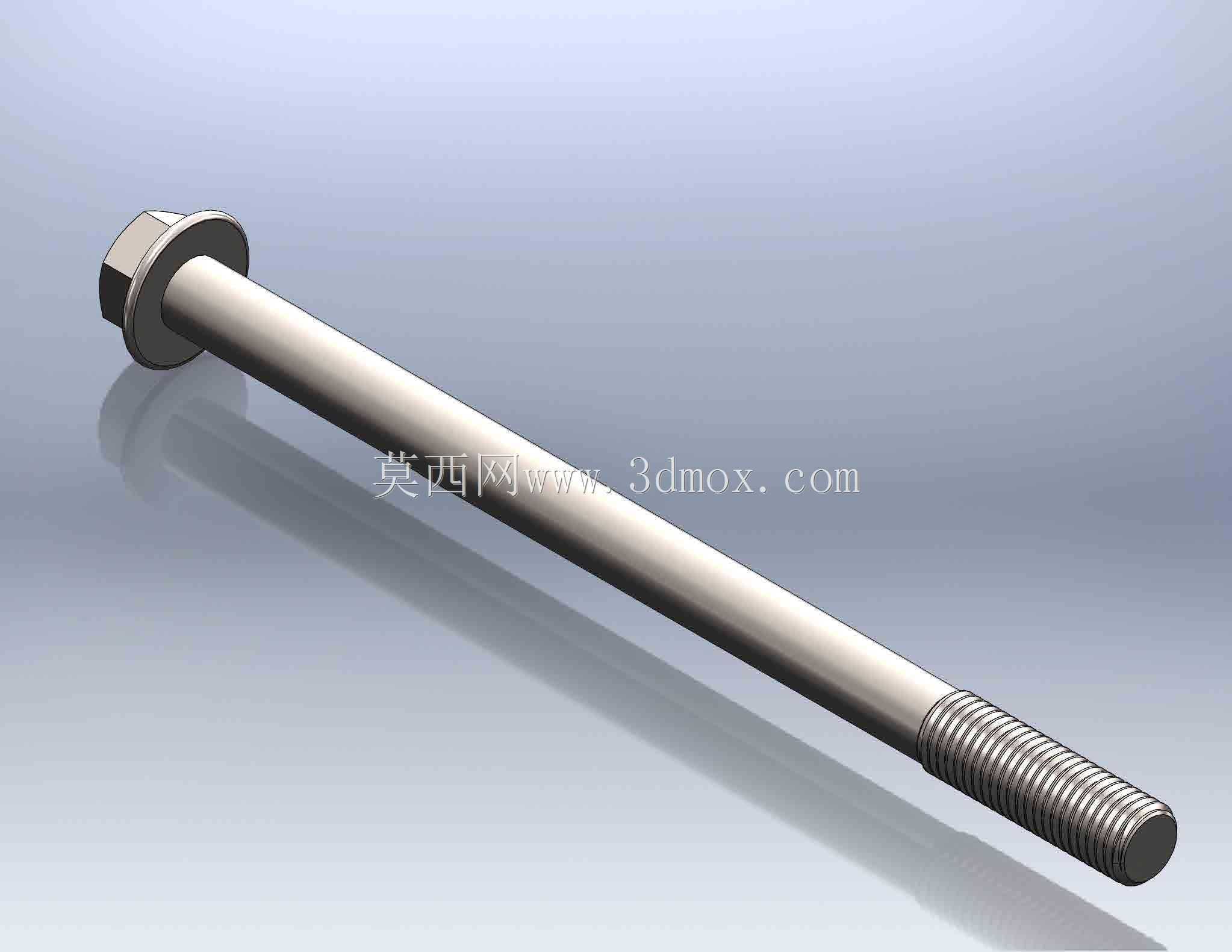

　　在小排量高转速自然吸气发动机的装配体系中，气缸盖螺栓是连接缸盖、缸体与气缸垫的核心受力紧固件，直接决定燃烧室密封可靠性、缸体缸盖结合面的压力分布均匀性，以及发动机高负荷运转下的结构耐久表现。这款适配本田B18C机型的气缸盖螺栓，采用带一体法兰面的六角头结构设计，法兰盘与螺杆为一体式冷镦成型，没有额外加装的平垫圈，既减少了装配时的零件数量，也能避免垫圈装配错位、压合不均导致的局部应力集中问题。从结构受力逻辑来看，B18C作为升功率破百的高转机型，燃烧室峰值爆发压力超过12MPa，缸盖螺栓需要同时承受缸内燃气压力带来的分离拉力、缸体缸盖热胀冷缩差带来的交变热应力，以及气门机构、曲柄连杆机构传递的振动载荷，因此螺栓的杆部采用了变径设计：

　　光杆段直径略大于螺纹小径，靠近头部的光杆部分做了表面滚压强化，能提升杆部的疲劳强度，避免交变载荷下在应力集中位置出现断裂失效。螺纹段采用统一的公制细牙螺纹设计，细牙螺纹的螺距更小，自锁性能更优，拧紧后螺纹副的轴向变形量更小，能在发动机高温工作环境下保持更稳定的夹紧力，避免热态下螺栓预紧力衰减导致的气缸垫冲蚀、冷却液渗漏、燃气窜入油道等常见故障。螺栓头部的六角法兰面下做了环向的压纹处理，装配时法兰面与缸盖螺栓沉孔端面贴合，压纹可以嵌入接触面的微观不平区域，增大接触摩擦力，避免拧紧过程中螺栓跟转，也能分散螺栓头部对缸盖沉孔的压应力，防止铝合金缸盖的螺栓孔位置被压溃变形。从安装边界来看，

　　这款螺栓的长度设计完全匹配B18C缸盖的螺栓沉孔深度、缸体螺纹孔深度以及气缸垫的压缩厚度，装配时螺栓从缸盖顶面的沉孔穿入，穿过缸盖螺栓过孔、气缸垫对应的定位孔，最终拧入缸体的螺纹孔内，拧紧工艺采用扭矩加转角法，先按规定扭矩预紧所有螺栓，再按对角顺序分三次转过规定角度，确保每个螺栓的预紧力偏差控制在5%以内，让缸盖与缸体之间的夹紧力均匀分布在整个燃烧室密封面上。法兰面的外径设计经过匹配计算，既保证足够的承压面积分散压应力，又不会与缸盖上的凸轮轴轴承座、润滑油道、冷却水道发生干涉，螺栓光杆部分与缸盖过孔之间保留了合理的间隙，既方便装配时的穿入，也能给缸盖、螺栓的热膨胀留出足够的形变空间，避免热态下杆部与孔壁卡滞产生额外的附加应力。

　　螺纹段的长度设计经过严格校核，确保螺栓拧紧到规定预紧力后，螺纹啮合长度满足抗拉强度要求，不会出现螺纹脱扣失效，同时螺纹末端不会触碰缸体螺纹孔的底部，避免出现假扭矩导致预紧力不足的问题。在实际维修与装配场景中，这类发动机专用螺栓属于塑性域拧紧的紧固件，每次拆卸后都需要检查杆部的伸长量，若伸长量超过限值则必须更换，不能重复使用，因为螺栓拧紧到塑性区间后，材料已经发生了不可逆的塑性变形，重复使用会导致预紧力不足，引发密封失效问题。螺栓的表面采用了锌铝涂层处理，相比传统的镀锌层，锌铝涂层的摩擦系数更稳定，拧紧时扭矩转化为轴向预紧力的效率更一致，同时耐盐雾腐蚀能力更强，能避免发动机舱内的水汽、油污侵蚀导致的螺栓锈蚀，方便后期维修拆卸。从建模逻辑来看，构建这个螺栓的三维模型时，需要先明确六角头的对边、对角尺寸，法兰面的外径、厚度以及过渡圆角，光杆段的直径、长度，螺纹段的公称直径、螺距、有效螺纹长度，以及头部与杆部的过渡圆角参数，螺纹部分采用螺旋扫掠生成真实的牙型轮廓，而不是用贴图简化处理，这样在做虚拟装配、干涉检查、有限元受力分析时，才能得到更贴近实际的计算结果，为发动机的装配工艺验证、结构强度校核提供准确的数模支撑。
